问题描述：

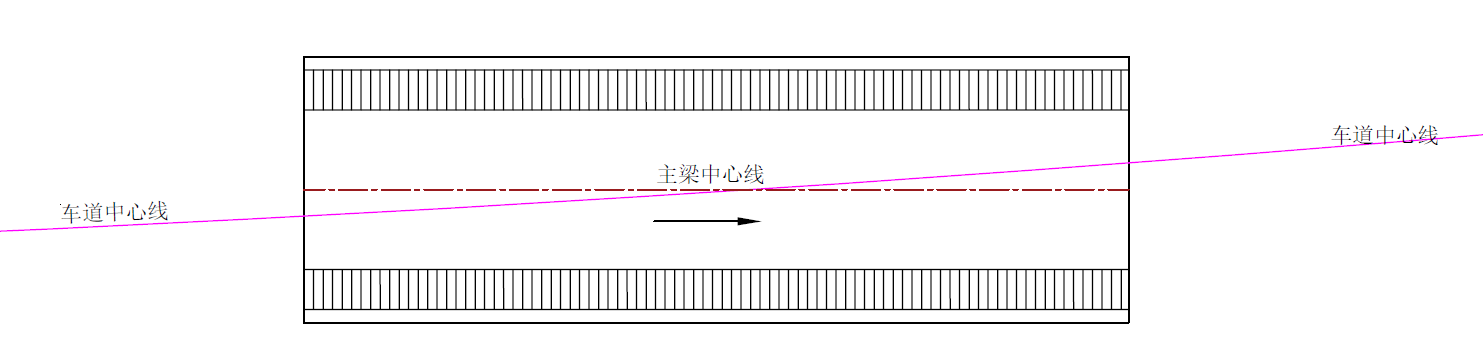

下图中所示的桥梁位于匝道附近，红色虚线为主梁的中心线，粉红色的线条为车道布置的中心线，可以看到主梁中心线和车道中心线并不是一条线，这种车道布置在 CSiBridge 中该如何模拟？
解答：
CSiBridge 中车道布置和主梁的轴线布置没有直接关系，两者可以分开定义。遇到此类问题可以定义两条布局线，一条布局线用来定义主梁的位置，另外一条布局线用来定义车道。具体操作步骤如下：

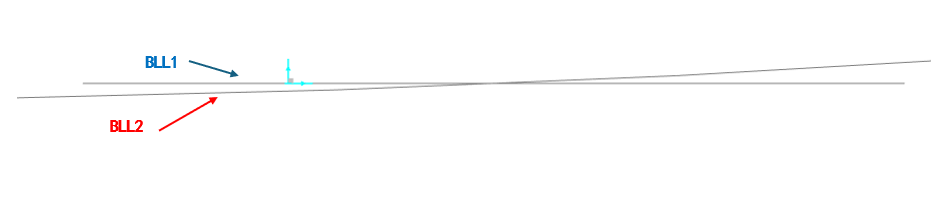

1. 首先定义两条布局线，如下图所示，注意两条布局线之间的相对位置关系。

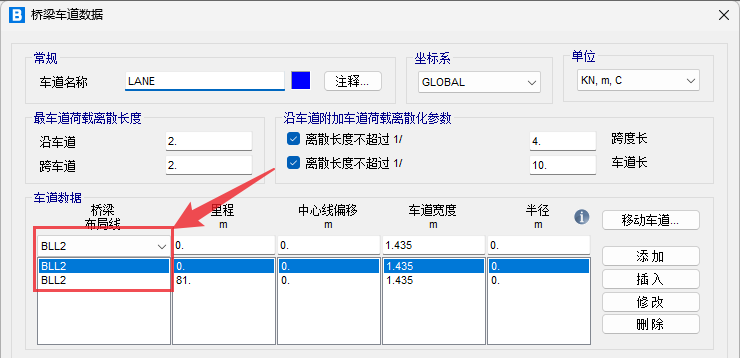

2. 定义车道时，选择布局线名称为 “BLL2”。

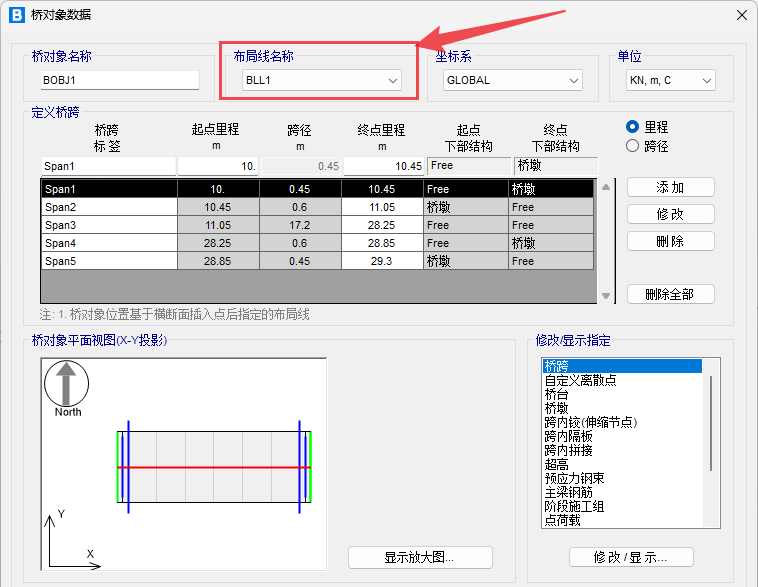

3. 生成桥对象时，选择布局线名称为 “BLL1”。

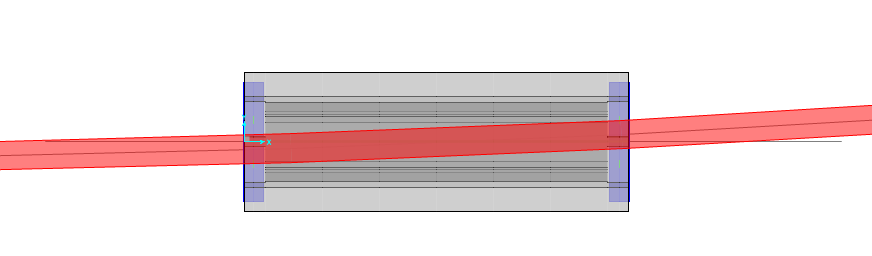

指定完成后，点击生成桥对象模型。打开显示车道布置，即可看到车道和主梁之间的位置关系，如下图所示。CSiBridge 自动处理车道和桥梁之间的连接关系。需要注意是：定义的车道长度需要大于主梁长度，避免车道长度过短导致在布置车辆荷载时，CSiBridge 无法将车辆布置于主梁外的车道上造成计算不准确。
