开敞式钢结构设计软件 CiSOpenSteel

开敞式钢结构设计软件是适用于开敞式钢结构的辅助设计软件,适用于各种类型的开敞式钢结构,尤其是石化行业开敞式钢结构的设计工作。

软件提供多种建模手段,满足不同类型构件建模的需求,解决了开敞结构风荷载自动计算、设备与结构整体建模、设备荷载施加、设计参数自动指定、杆件优选截面、设计结果汇总及输出等问题,覆盖结构设计全过程。

开敞钢结构一般用于工业建筑,工业建筑中设备多,平台多采用铺板,铺板提供的刚度有限,与民用建筑钢结构相比,不符合平面内无限刚假定。《开敞式钢结构设计软件》采用空间框架体系进行结构分析,是更符合开敞结构的力学模型。

集中管理工程信息

工程信息统一布置在工程属性页,便于信息的管理与编辑。软件模型与SAP2000共享数据模型,实时交互,可读取SAP2000模型转为CiSOpenSteel数据模型。与STEEL软件提供接口,识别STE文件。

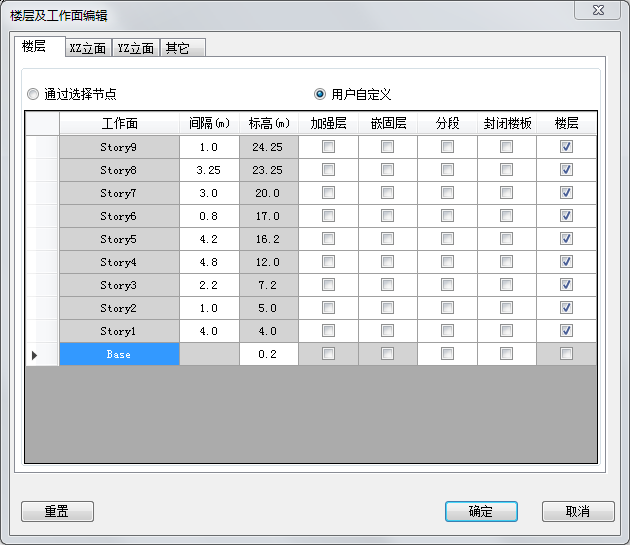

图1 工程信息设置

高效的建模工具

软件根据柱、梁、支撑等构件的特点,提供不同的建模命令,适应构件布置,并支持批量操作。软件默认有XY平面、XZ立面、YZ立面以及三维视图,也可建立任意工作面进行建模操作,杆件类型自动指定,杆端约束关系根据杆件类型自动确定,构件参数直接选择不需要定义,提供精确定位等均为模型的快速搭建提供了保证。


图2 建模命令



图3 构件参数选择



图4 精确定位



图5 楼梯绘制命令



图6 精确定位


图7 杆件类型自动指定


图8 杆端约束关系自动指定


设备处理

开敞钢结构主要用于承载设备,设备类型多、荷载大。根据其特点,设备采用参数化方式建模,在生成SAP2000模型时,设备根据参数建立实际模型,设备主体使用壳单元模拟,参与结构计算,设备荷载、风荷载、设备与结构连接软件自动处理。


图9 设备参数化建模



图10 设备类型



图11 设备风荷载处理


方便的视图

图形区可灵活切换视图,显示不同视图,视图中可显示构件的各种信息,同时提供效果图查看。


图12 杆件信息浮动显示

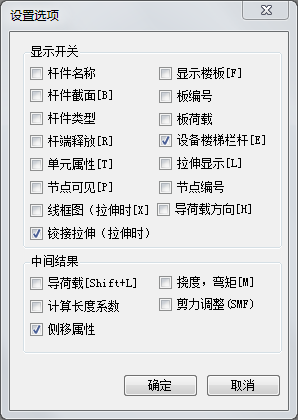

图13 视图显示设置

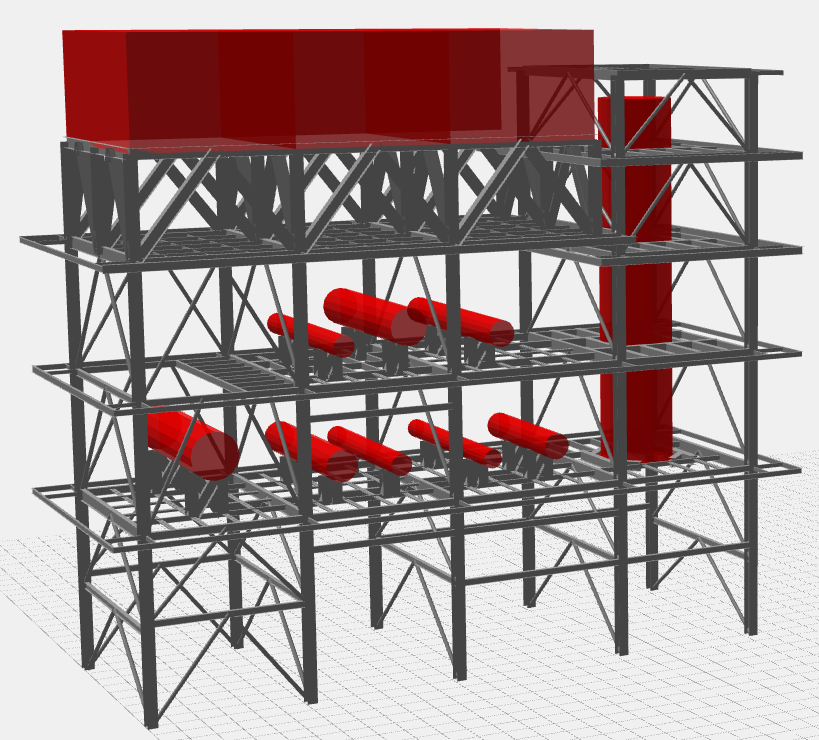

图14 效果图显示


设计参数指定

开敞结构常用的荷载工况和荷载组合可自动生成,支持编辑。荷载指定采用集中定义批量指定的方式,构件设计参数根据构件类型设定。


图15 荷载定义



图16 荷载组合



图17 杆件设计参数


丰富的辅助设计计算

开敞结构风荷载按照整体计算,考虑了挡风面积、跨度、宽度、榀数、跨数等因素,也提供了按榀分布的计算方法。次梁截面依据杆件荷载、杆件搭接关系选择,平台梁截面库用户可进行自定义。柱计算长度系数根据构件的失稳模式计算,柱失稳模式可自动判别并进行编辑。


图18 风荷载体型系数



图19 平台梁截面库

图20 导荷结果查看

图21 选梁结果

图22 失稳模式



图23 柱计算长度系数


分析与设计

采用SAP2000进行结构分析与构件设计,并输出详尽的计算书。软件根据SAP2000的计算结果可进行梁挠度计算、地震内力调整。节点域验算和柱脚设计结果在计算书输出详细信息。


图24 计算书输出

图25 梁挠度显示

图26 地震内力调整系数


图27 柱脚平面图



图28 柱脚详图



图29 柱脚设计信息
