CSiBridge 中 Girder 和 Beam 的区别
创建者:吕良,编辑者:张志国,最近更新:2024/12/11 19:05:48

问题描述:

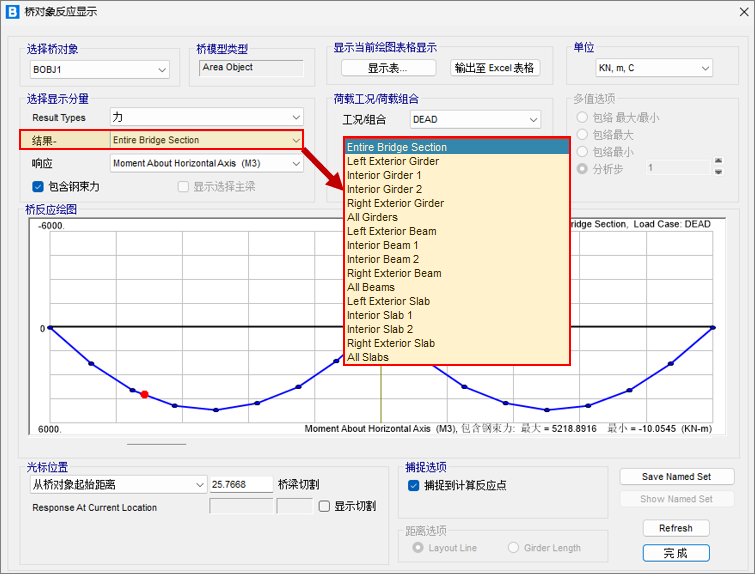

        如果桥对象的主梁由多片梁肋构成,用户在查看桥对象结果时,程序中“interior beam”和“interior girder ”分别指的是主梁哪一个部分?

解答:

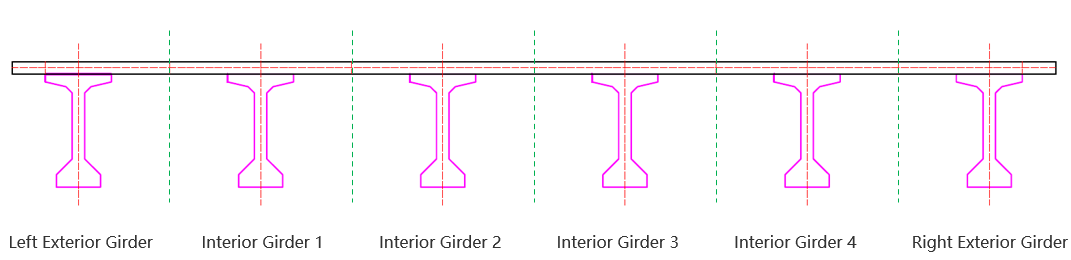

        当桥对象主梁由多片梁肋构成时,程序会依据梁肋的位置将主梁划分为“interior girder”和“exterior girder”,方便输出与查看单个梁肋的结果。以下图中的预制 型混凝梁为例,简要说明程序采用的划分原则。


        程序取相邻两个梁肋之间的中线为分界线(对应上图中的绿色虚线,将主梁划分为不同的"Girder"。其中,最左侧和最右侧的梁肋分别命名为“Left exterior girder”和“Right exterior girder”;中间梁肋的名称前缀为“interior girder”,按从左到右的顺序从“interior girder 1”开始依次命名。

        以最左侧的“Left exterior girder”为例,"Girder"包含桥面板和预制混凝土 型梁两部分。其中,预制混凝土 型梁部分被称为“Beam”,其命名规则与"Girder"相同,两者相互对应。查看桥对象结果时,如果需要查看“桥面板+预制混凝土 型梁”的结果,那么就选择"Girder";如果需要查看“预制混凝土 型梁”的结果,那么就选择“Beam”。

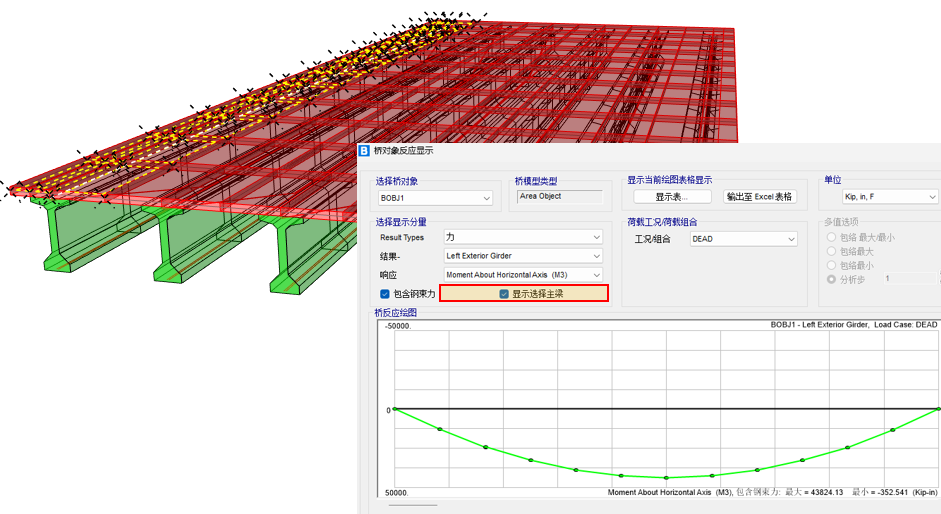

        查看结果时,可以勾选“显示选择主梁”,程序会在模型中显示输出结果对应的对象。如下所示,勾选查看“Left exterior girder”内力时,程序会高亮显示“Left exterior girder”部分的单元。
