基于控制点定义布局线
创建者:吕良,编辑者:张志国,最近更新:2024/09/03 16:48:47

问题描述:

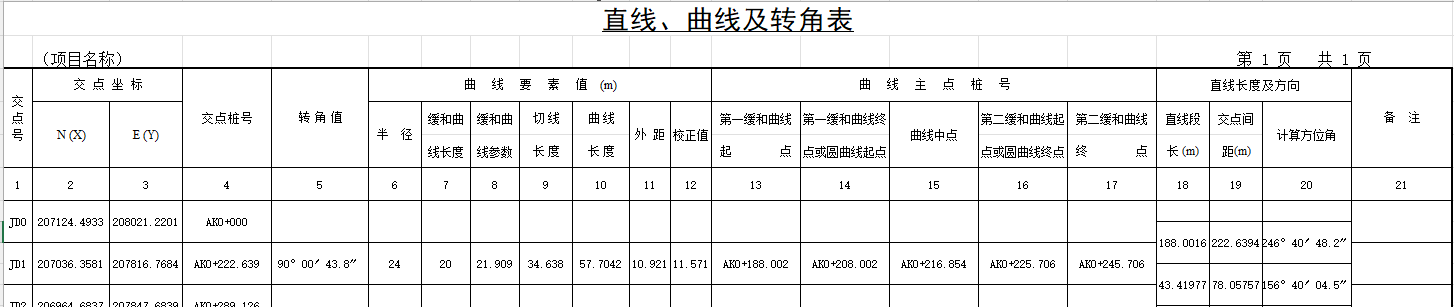

        如下图所示,道路平面线形布置的数据表格中详细记录了控制点的坐标、曲线要素、方向及转角等信息。如何快速将以下线路信息输入 CSiBridge?

解答:

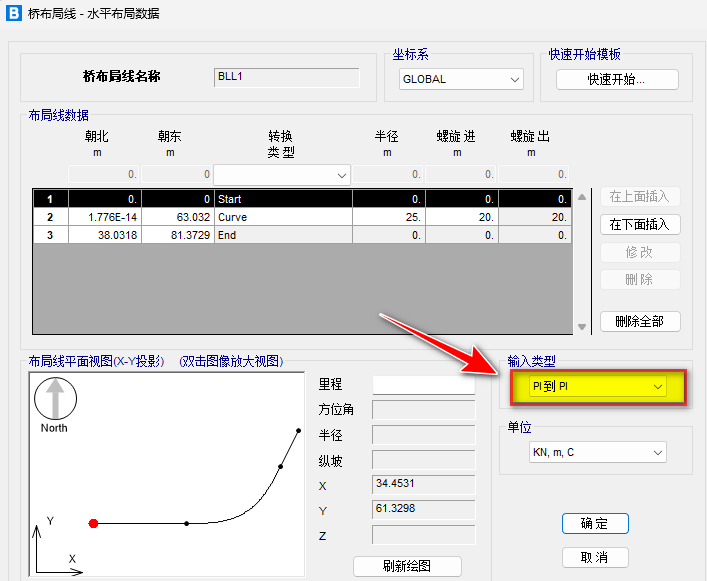

        CSiBridge V23.1.0 新增依据控制点定义布局线的功能,点击【布局>布局线>新建布局线】命令,打开布局线定义窗口。如下图所示,在“输入类型”中修改为“PI PI”,此时可以依据道路平面信息快速定义桥梁布局线。


        以下图中的道路平面布置为例,简要说明其在 CSiBridge 中的输入方法。

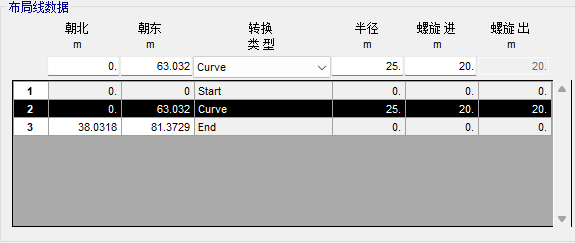

        该道路平面线型为:直线段>缓和曲线>圆曲线>缓和曲线>直线段,CSiBridge 可依据该曲线三个控制点 JD-0JD-1JD-2 坐标,缓和曲线的长度和圆曲线半径自动计算其线形,具体输入数据如下。

        需要注意的是,“朝北”对应的是 y 坐标,“朝东”对应的 x 坐标,“半径”为圆曲线的半径,“螺旋进”和“螺旋出”对应的是小里程端的回旋线长度和大里程端的回旋线长度,输入完成后程序会自动计算出相应的布局线线形。
