问题描述:
在 CSiBridge 阶段施工分析时,如何模拟在混凝土浇筑期间仅有重力但是没有刚度的状态?
解答:
CSiBridge
中阶段施工操作 Pour concrete 和 Remove forms 用于模拟混凝土桥面板在浇筑及养护期间混凝土只传递重力荷载但是没有刚度的状态,以及在拆除模板后混凝土达到设计强度的状态。该操作适用于 I 型钢组合梁桥梁、U 型钢组合梁桥和预制 I 型混凝土梁桥的阶段施工模拟。
以上两个操作的具体含义如下:
Pour
concrete :模拟混凝土浇筑时的状态。CSiBridge 将混凝土桥面板的重量以等效线荷载的方式作用在结构上,此时浇筑的混凝土没有刚度。注意:如果混凝土浇筑区域包含悬臂翼缘板,CSiBridge 自动对边梁施加由悬臂产生的等效扭矩。
Remove
forms: 模拟混凝土养护完成拆除模板支架的状态。该操作会激活混凝土桥面板的刚度和重量,并同时移除 Pour concrete 中施加的混凝土桥面板的等效线荷载。

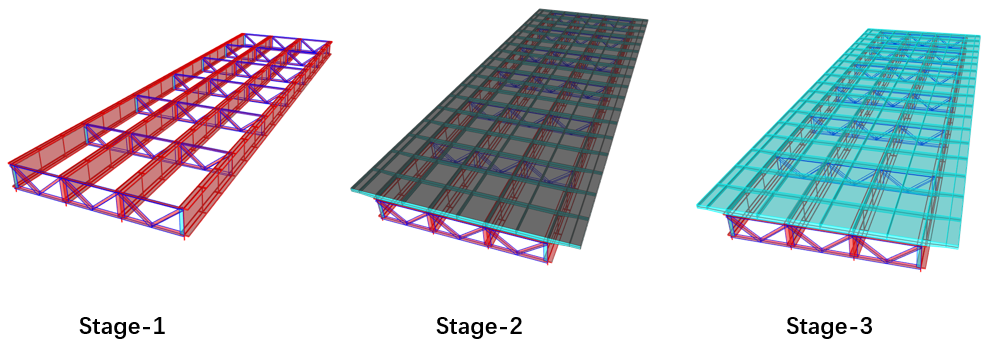

以下图中的钢混组合梁为例,这里模拟该钢梁的三个施工阶段,Stage-1 表示架设钢梁, Stage-2 表示浇筑混凝土并开始养护,Stage-3 表示混凝土养护完成,形成刚度。

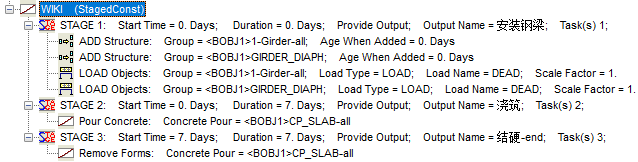

各阶段的具体含义如下:
Stage-1 表示架设钢梁和支撑,并施加钢梁和支撑的自重;
Stage-2 中“Pour Concrete: Concrete
Pour=CP_SLAB-all”为浇筑桥面板混凝土阶段,CSiBridge 将混凝土桥面板的重量以等效线荷载的方式作用于下侧钢梁,此时混凝土桥面板显示为深灰色,表示此时混凝土桥面板没有刚度;
Stage-3 中“Remove Forms: Concrete
Pour=CP_SLAB-all”表示混凝土养护完成,此时程序会移除 Pour
concrete 中施加的混凝土桥面板的等效线荷载,并激活桥面的自重和刚度。
