问题描述:

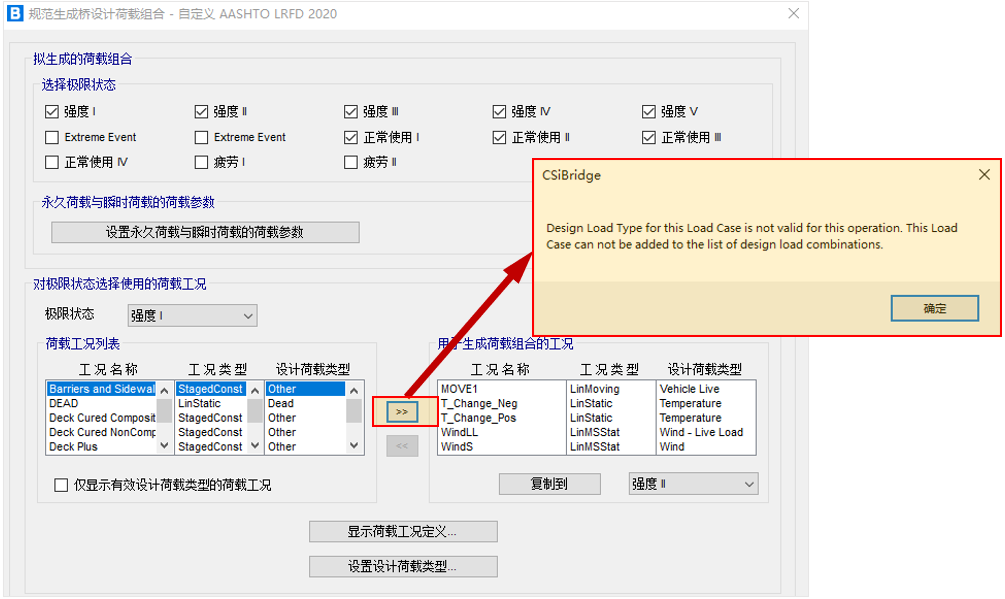

钢混组合梁桥设计时需要考虑不同施工阶段下组合梁的截面属性及承受荷载的变化,因此需要将阶段施工工况与活载、地震作用、风荷载及温度作用进行组合。但是,在将阶段施工工况添加到“用于生成荷载组合的工况”时,程序提示 “阶段施工工况无法用于生成荷载组合”,如下图所示。请问该如何处理?
解答:
CSiBridge 依据规范进行自动荷载组合时,程序会依据“设计荷载类型”确定相应的荷载组合系数。但是阶段施工工况的“设计荷载类型”默认为“Other”。程序无法确定“Other”设计类型的组合系数,因此该荷载工况无法参与自动的荷载组合。
如果在“自动荷载组合”时需要考虑阶段施工工况,那么需要为阶段施工工况指定“设计荷载类型”,以便程序可以确定其组合系数。如问题中的“Deck

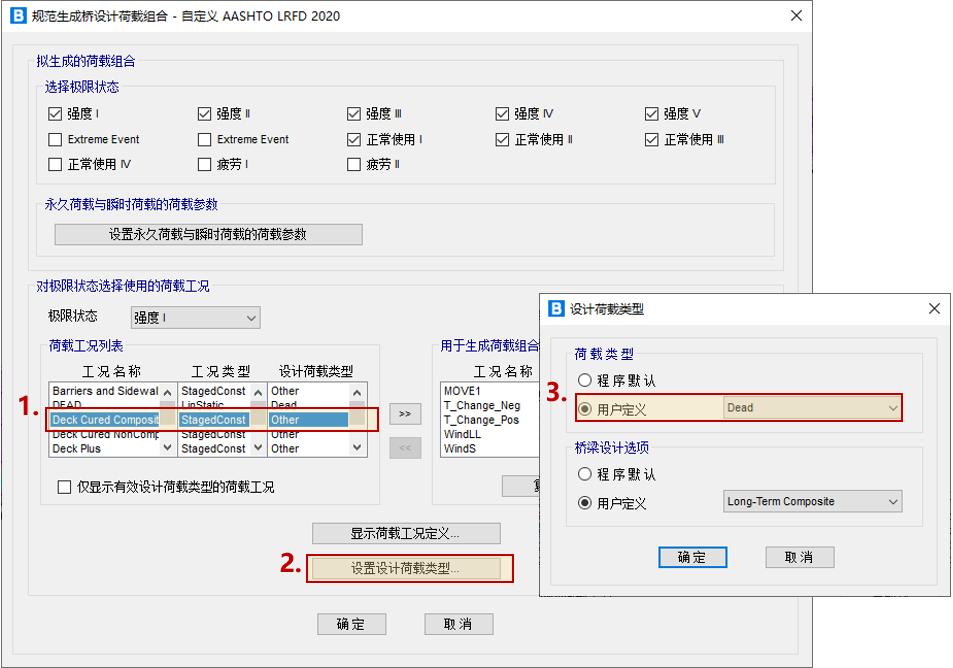

Cured Composite”阶段施工工况的“设计荷载类型”应该指定为“Dead”。通过操作:选择“Deck Cured Composite”工况> 设置设计荷载类型>荷载类型,修改为用户定义,将其荷载类型设置为“Dead”,操作如下。
修改后“Deck Cured Composite”工况可以添加到“用于生成荷载组合的工况”。自动组合时,该工况将按照“Dead”荷载类型的组合系数进行荷载组合。
