问题描述：

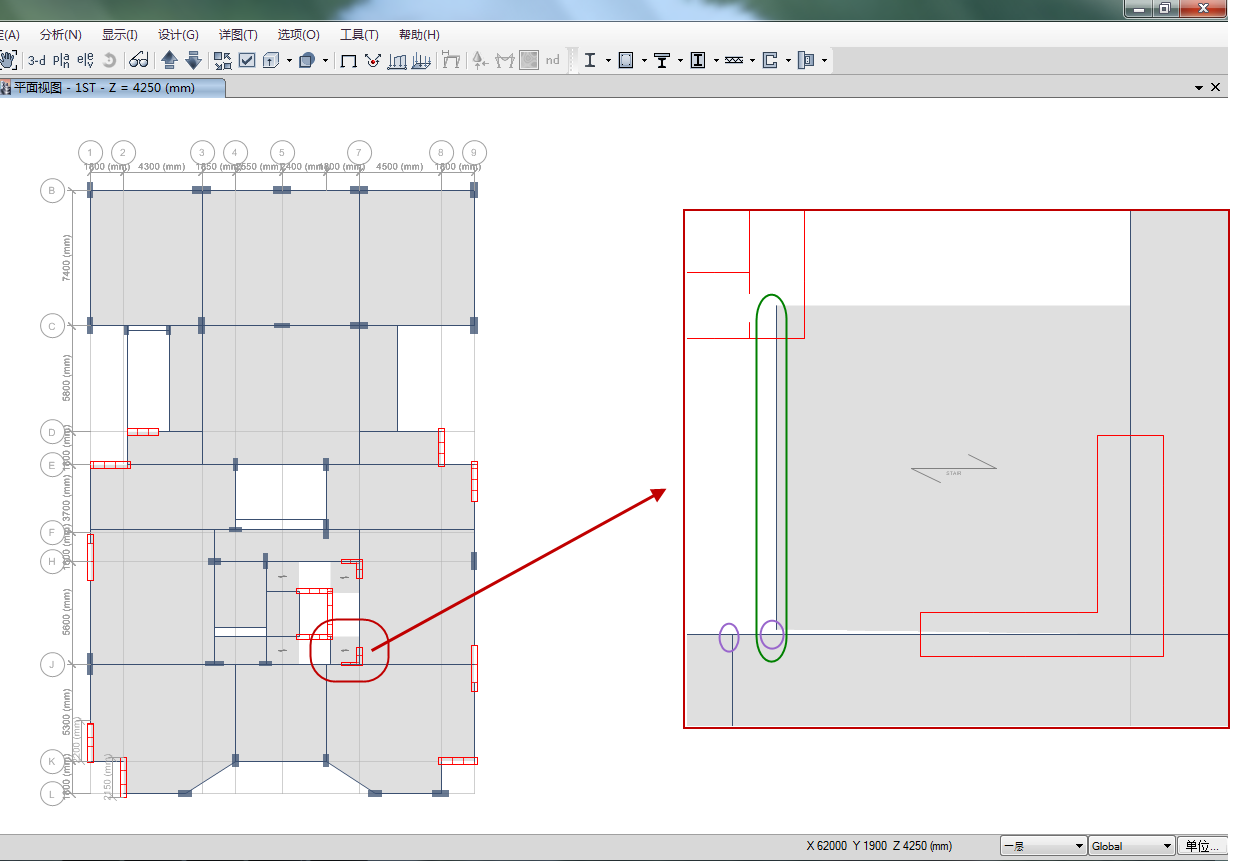

在模型中绘制电梯井附近的一道梁（绿框区域所示）和楼板，完成绘制后发现该梁和楼板左下角处始终无法和另一道主梁搭接上，如下图所示。请问，这是什么原因造成的？
解答：
出现该情况的原因，与模型的容差设置相关。
首先检查模型，通过点击菜单视图>设置显示选项，取消勾选节点“不可见”，点击“确定”按钮，在视图中可以显示出模型中存在的所有节点。“问题描述”中的楼层位置处节点显示如下图1所示。

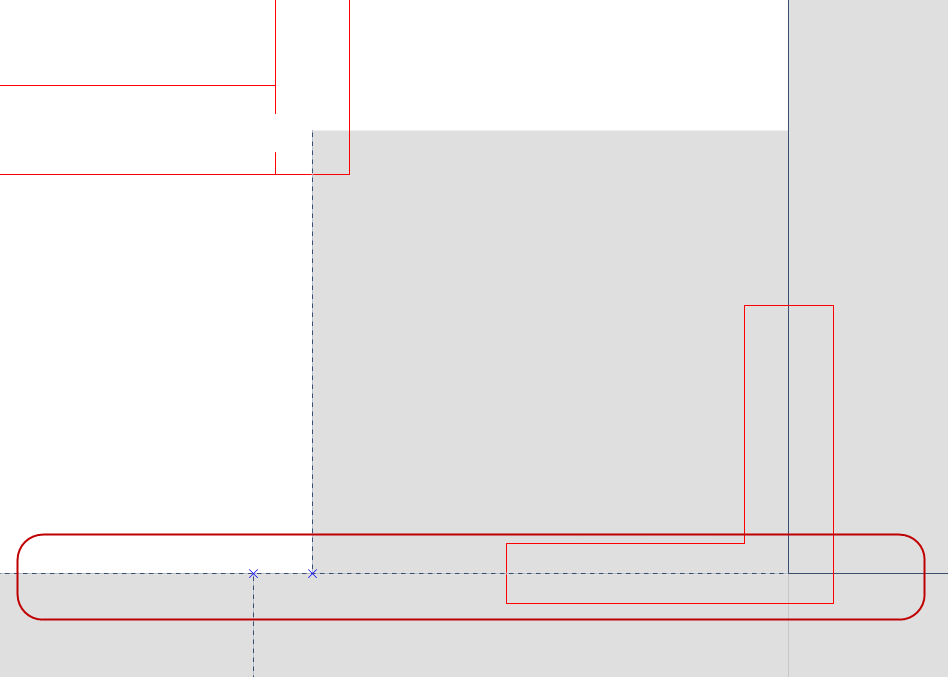

图 1 显示节点
可以看到，在主梁附近存在一个特殊节点，该点与主梁的垂直距离为25mm（非常近）。
通过点击菜单选项>容差，查看当前模型的容差设置，如下图2所示，该模型当前的合并容差值为100mm。

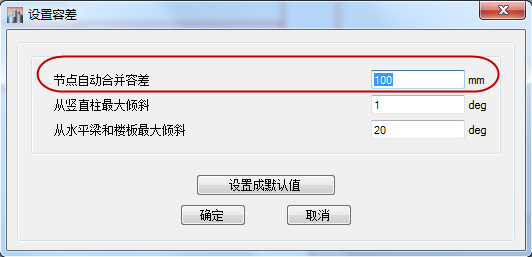

图2 设置容差选项
节点自动合并容差选项，通常用于处理以下三种情况：
1. 直接绘制/生成点对象时，如果在容差值距离范围内有其他点对象，那么，新绘制/生成点对象将与已有点对象合并；
2. 如果一个点对象的容差距离范围内存在框架对象，程序将默认该点对象在该框架对象上。运行分析时，框架对象将在点对象处断开，并与之生成连接。（注：如果点对象不是恰好在框架对象上的话，可能会产生轻微的扭转效应）；
3. 如果一个点对象的容差距离范围内存在面对象，那么，程序将默认该点在这个面对象上。
由此不难想象，导致该问题的原因属于上述的“情况1”。
绘制电梯井附近的次梁或楼板时，在主梁上生成的节点与已存在的特殊节点之间的距离（25mm）在当前模型的容差范围（100mm）之内，故生成的点对象与已有点对象合并，始终呈现出无法搭接的情况。
对于该问题本身来说，解决方法是将容差值修改为较小数值（例如：20mm）或者直接删除干扰的已有节点，再重新绘制梁对象，可以实现搭接目的，如下图3所示。

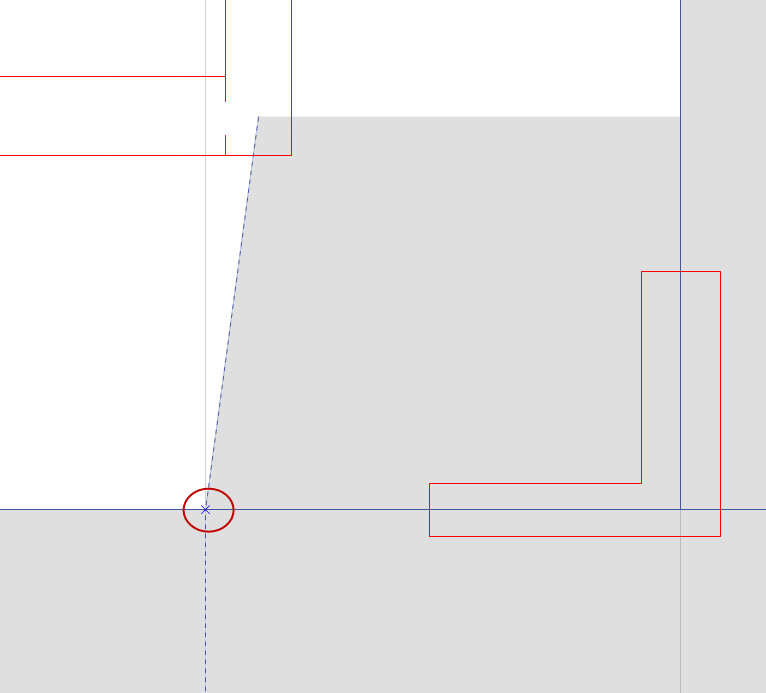

图3 搭接关系
问题延伸：模型中两道梁（图3中竖向虚线所示）的水平间距仅为200mm，而梁的截面宽度分别为350mm和250mm。 不难想象，实际上这两道梁应交汇于同一节点。所以，在建立结构分析模型时，这两道梁在端点处也应当共用一个节点。建议绘制上部梁段时，直接将其下端连接在下部已有梁段的端点上如下图所示。
