问题描述:

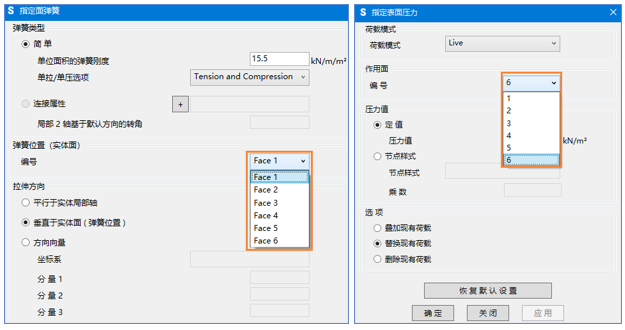

如下所示,当采用实体单元模拟大型基础时,通常需要给实体面指定面弹簧来模拟土的刚度或指定表面压力,那么如何快速区分实体单元的6个面?
图1. 面编号
解答:
方法一:点击【显示>对象/单元属性>实体】命令,弹出下图左侧的对话框,选择实体面颜色。
方法二:右键实体单元,弹出下图右侧对话框,将指定类型修改为实体面颜色。

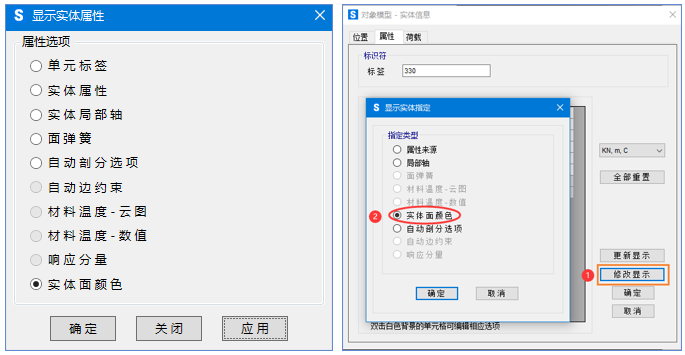

图2. 实体属性

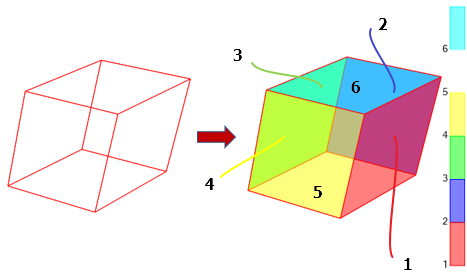

显示后效果如下所示,右侧的色卡显示了实体面Face1~Face6的对应颜色。通过对实体对象分割,可进一步证实实体面的具体编号。
图3. 实体面颜色

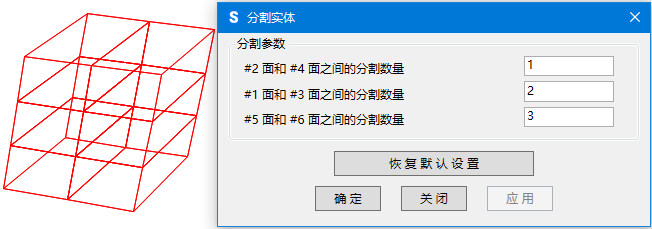

图4. 分割实体
