SAP2000 新增及改进功能
SAP2000 26.0.1
发布日期：2024年9月20日
|
|
|
|
结构模型
|
|
|
|
混凝土框架设计
新增基于美标ACI 350-20的混凝土框架设计功能
|
|
|
|
|
|
混凝土壳设计
- 新增基于美标ACI 350-20的混凝土壳设计功能
|
|
|
|
输出和显示
|
|
|
|
|
|
API接口
|
|
|
中文版相关功能改进
- 修复了Q460钢材的材料强度取值问题。
- 界面汉化的持续改进。
|
SAP2000 25.3.1
发布日期：2024年7月22日
|
|
建模功能
- 修复“在节点可见情况下，绘制节点或其他对象导致SAP2000异常退出”的问题。该问题仅影响SAP2000 v25.3.0，用户可以关闭“节点可见”或利用交互式数据库编辑完成几何操作。
|
|
|
中文版相关功能改进
- 更新基于中国规范的钢结构设计手册SFD-Chinese2018_cn.pdf
|
SAP2000 25.3.0
发布日期：2024年6月26日
|
|
|
|
数据库表格
|
|
|
|
导入导出
|
|
|
|
中文版相关功能改进
- 模型浏览器和交互式数据库编辑表格的汉化
-
- 修复了钢构件宽厚比验算的问题
- 修复了钢构件非抗震时长细比限值的显示问题
|
SAP2000 25.2.0
发布日期：2024年4月24日
|
|
|
|
结构模型
|
|
|
|
分析功能
|
|
|
|
|
|
设计功能
- 新增基于API 4F第五版（2020）和AISC 360-22/AISC 341-22的
钢框架设计功能
|
|
|
|
|
|
|
|
|
|
输出和显示

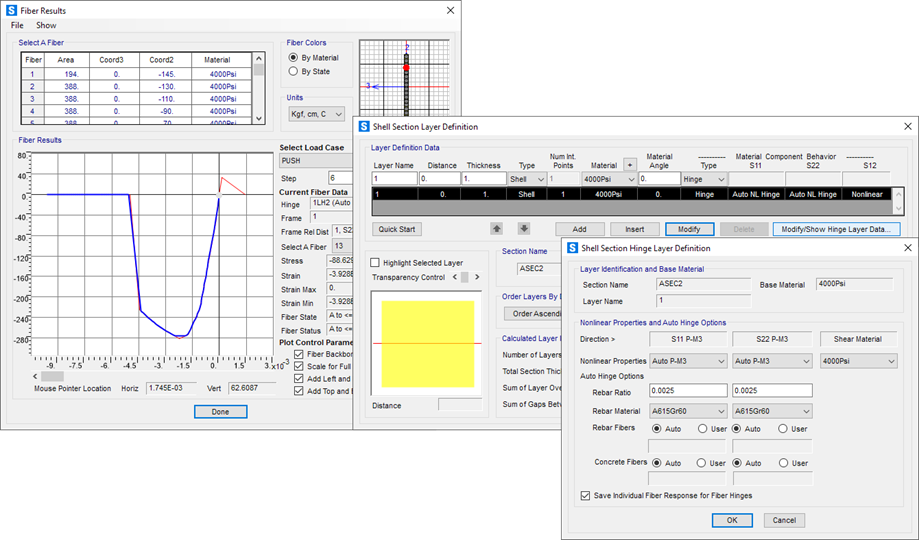

对于框架单元的PMM纤维铰，允许选择不保存单根纤维结果，以此避免占用过多的硬盘存储空间。以上纤维结果仅针对应力-应变数据，不影响基于纤维结果的铰状态等信息的输出。此外，新版本SAP2000可以用更快的速度和更小的内存提取计算结果数据
|
|
|
中文版相关功能改进
- 修复了当柱顶标高不同时，对柱顶端的识别问题。这会影响柱内力调整系数的取值。
- 更新了混凝土构件的内力调整系数。对于一级框架柱移除其冗余的剪力调整系数1.1，对于转换柱移除部分情况下冗余的调整系数1.1。相应地，更新了中国规范技术手册的相关内容。
|
|
|
云登录许可
软件授权许可模式新增云登录许可（Cloud Sign-in licensing）：
- 使用安全的用户凭证访问CSI软件——不再需要激活密钥
- 连接互联网即可访问许可
- 可以创建“许可组（License Groups）”以管理访问许可的用户
- 可以远程终止运行中的许可
- 可以与身份提供者（IdP）联合，允许用户使用他们熟悉的公司凭证
|
SAP2000 25.0.0
发布日期：2023年7月31日
|
|
|
|
用户界面
|
|
|
|
结构模型
全新的针对框架对象的塑性铰指定方式
包括：梁柱端部、非均匀分布、等间距分布、连续的弹簧
支座以及用户自定义
|
|
|
|
|
|
施加荷载
- 新增基于美标ASCE 7-22的自动风荷载、自动地震荷载和反应谱函数
|
|
|
|
|
|
|
|
|
|
|
|
|
|
结构设计
|
|
|
|
|
|
数据文件
- 中国材料库新增基于《高强钢结构设计标准JGJ/T 483-2020》
的高强钢材料
|
|
|
|
数据库表格
|
|
|
|
中文版相关功能改进
- 新增基于《高强钢结构设计标准JGJ/T483-2020》的高强钢材Q500、Q550、Q620、Q690、Q460GJ。
- 修复钢结构设计细节中Gamma_RE数值显示有误的问题。
|
SAP2000 24.2.0
发布日期：2023年4月17日
|
|
|
|
框架结构设计
- 新增支持欧标Eurocode 2-2004和意大利规范NTC 2008的裂缝宽度验算，可用于正常使用极限状态下梁的抗弯设计和柱的配筋计算或校核
|
|
|
- 基于欧标Eurocode 2-2004的混凝土梁设计可根据EN 1998-1:2004优化地震作用下DCM和DCL框架的tanθ值
|
|
|
|
|
|
导入和导出
|
|
|
API功能
- SAP2000 API的功能改进包括但不限于：更新用户参考文档、
新增关于Python和IronPython的应用示例，等等
|
|
|
|
其它更新
- 更新中文版《CSI分析参考手册》，修改早期存在的个别公式错误。
- 优化、补充SAP2000中文版的界面翻译。
|
SAP2000 24.1.0
发布日期：2022年11月7日
|
|
设计功能
针对以下规范和结构设计类型改进弯曲系数C1/C2和C3的计算方法：
- ● 基于欧洲规范Eurocode 3-2005、意大利规范NTC 2008和NTC 2018的钢结构设计
- ● 基于欧洲规范 Eurocode 3 1-3 2006的冷弯薄壁型钢结构设计
- ● 基于欧洲规范EN 1999:2007的铝合金结构设计
|
|
|
- 基于欧洲规范 Eurocode 2-2004的混凝土壳配筋新增裂缝校核功能，同时可以根据欧洲规范Eurocode 1992-2:2005附录LL计算横向抗剪钢筋。
|
|
|
|
|
|
|
结构模型
新增和更新以下材料库和型钢截面库：
- ● 新增基于印度规范的型钢截面库
- ● 更新基于中国规范的型钢截面库
- ● 新增基于加拿大规范的材料库
|
|
|
- 指数型和双线性的粘滞阻尼器针对连接单元的轴向自由度U1新增“固定长度的阻尼器”选项，主要用于模拟粘滞阻尼器弹性段的力学性能。连接单元由固定长度的阻尼器和可变长度的线性弹簧串联而成，用户可指定线性弹簧的弹性模量和横截面面积。
|
|
|
|
|
|
输出和显示
|
|
|
导入和导出
- SAP2000与Revit的模型转换接口进一步增强，支持分析链接和柱的基点偏移，也可以更好地处理倾斜地基上的直墙。注意，上述新功能要求使用CSiXRevit 2023与Revit 2023。
|
|
|
|
|
|
API功能
- API为SAP2000的多实例连接提供了更多的控制函数，新接口可以
简化插件的开发流程，同时提高外部.NET客户端的执行速度。
|
|
|
中国设计规范相关的功能改进
- 修复了箱型截面钢构件次轴剪应力的计算问题。
- 钢梁按压弯构件设计时，改进了稳定验算公式标注的对应性。程序内部会同时验算GB50017 8.2.5和6.2.3，输出最不利应力比，之前总是标注“GB50017 8.2.5”，现在按实际结果标注。
- 对钢构件单轴对称截面，完善其平面外稳定验算的结果显示，不影响内部计算。
- 修复了型钢截面库文件的一些小问题。
|
SAP2000 24.0.0
发布日期：2022年3月31日
|
|
设计功能
- 新增基于加拿大规范CSA A23.3-19的混凝土结构设计功能
- 新增基于加拿大规范CSA S16-19的钢结构设计功能
|
|
|
- 基于欧标1992-1-1:2004的混凝土壳配筋功能得到进一步增强，包括：新增设计首选项和国家附录，迭代计算最优配筋面积，适用于变厚度壳的配筋计算以及输出配筋细节的数据库表格。
|
|
|
|
|
|
|
分析功能
- 新增基于澳大利亚规范AS3600-2018的混凝土时变属性，如：混凝土的徐变和收缩、随混凝土龄期变化的材料刚度。
|
|
|
- 针对槽形截面和通用截面，新增关于剪切中心的控制选项。默认情况下，SAP2000考虑剪切中心偏移造成的主弯矩、剪力V2和扭矩之间的耦合效应。当然，用户也可以根据需要关闭该选项。
|
|
|
|
中国设计规范相关的功能改进
- 补充并改进了功能界面的汉化。
- 修改默认荷载组合中相关的分项系数，以满足《建筑与市政工程抗震通用规范》的要求。
- 钢结构的名义水平荷载的组合系数，当有地震组合时取0.5（之前该组合系数是1.0），以满足《钢结构通用规范》的要求。
- 根据GB50010-2010/JTG D62-2004/TB 10092-2017，完善了内置预应力钢筋的材料属性。
- 修复了计算钢结构等效弯矩系数时识别柱上横向荷载的问题。
- 修复了钢结构设计结果提示信息的显示问题，比如规范条文编号引用错误。该问题只影响显示，不影响设计过程。
|
SAP2000 23.3.0
发布日期：2021年8月16日
|
|
设计功能
- 新增基于欧标EN 1999-1-1 (2007)（Eurocode 9：Design of aluminum structures – Part 1-1：General structural rules）的铝合金框架设计功能
|
|
|
|
SAP2000 23.2.0
发布日期：2021年5月26日
|
|
分析功能
- 针对多个荷载模式中框架模型的求解速度和计算性能大幅提升，包括组装刚度、确定事件以及状态更新。该功能可显著提高非线性静力分析、阶段施工分析以及非线性直接积分法时程分析的计算速度。
|
|
|
|
|
|
设计功能
- 新增基于美标US 2020铝合金设计手册的铝合金框架设计功能
|
|
|
数据库表格
- 基于多线程技术进一步增强框架铰响应表格的结果恢复功能
|
|
|
|
中文版相关的功能改进
- 修复了设计首选项设置“钢梁忽略PhiB”后误用于钢柱的问题
- 修复了在中文界面下设置SAPFire高级选项出错的问题
- 修复了在中文界面下“编辑曲线框架”对话框显示不完整的问题
|
SAP2000 23.1.0
发布日期：2021年3月31日
|
|
分析功能
- 针对输出步数量较大的非线性荷载工况，对象组的单元非线性能量以及基底反力数据表格的读取速度进一步提升。
- 采用高级求解器或多线程求解器的计算速度进一步提升，包括非线性静力分析、非线性多步静力分析以及直接积分法的非线性时程分析。
|
|
|
|
|
|
设计功能
- 新增基于欧标Eurocode 3 1-3:2006的冷弯薄壁型钢结构设计功能
|
|
|
- 新增基于美标ACI 318-19的混凝土结构设计功能
|
|
|
|
|
|
- 自动增大柱弯矩使柱配筋满足梁/柱承载比的抗震要求
- 基于Eurocode3、NTC 2008和NTC2018的钢框架
设计进一步提高支撑段端弯矩的计算精度
|
|
|
加载功能
- 新增基于越南标准TCVN 9386:2012的
自动地震荷载和反应谱函数
|
|
|
|
|
|
- 基于美标NBCC 2015的自动风荷载支持针对开阔（Open）
和起伏（Rough）地形的动力计算方法
- 新增基于韩国规范KDS 41 17 00:2019的自动侧向荷载
包括地震荷载和反应谱函数
|
|
|
|
结构模型
|
|
|
|
|
|
API
|
|
|
- 针对远程API和COM客户端
进一步增强实用性能并补充相关范例
|
|
|
|
|
|
云许可
- SAP2000 v23采用云许可作为标准授权方式
- 云许可具有以下优势：
- 1. 基于云端的服务器无需用户安装；
- 2. 在公司局域网和VPN之外可访问云许可；
- 3. 不同用户间可共享许可，但无法同时访问；
- 4. 借出云许可后可离线工作。
- （传统的许可方式目前仍保留）
|
|
|
中国设计规范相关的功能改进
- 中国钢材Q345 更新为Q355
- 更正了Gamma_0的注释文字并修复其数值输出的显示问题
- 完善对不同长度钢筋混凝土柱的端部识别，确保柱的内力调整系数正确
- 完善API函数以便提取更多设计参数
|
SAP2000 22.2.0
发布日期：2020年11月10日
|
|
建模功能
|
|
|
|
|
|
分析功能
- 采用多线程求解器的非线性工况的计算速度大幅提升
大型复杂模型的分析结果的读取速度大幅提升
|
|
|
- 针对非迭代ETE（Event-To-Event）分析新增
优化的不平衡力算法和附加控制选项
|
|
|
|
|
|
设计功能
- 新增基于美标AISI S100-2016的冷弯薄壁型钢结构设计
|
|
|
图形用户界面
- DirectX 图形模式中的 2D 视图
具有更快的响应速度和更佳的渲染效果
|
|
|
|
|
|
- 显著增强基于俄罗斯规范SP 16.13330.2017的钢结构设计功能
|
|
|
|
数据库表格
|
|
SAP2000 22.1.0
发布日期：2020年6月28日
|
|
结构模型
- 非线性分层壳单元支持金属材料
采用基于von Mises（J2）屈服准则的塑性模型
|
|
|
|
|
|
加载功能
- 基于面对象施加的自动风荷载可根据需要以单向或
双向导荷的方式传递至框架对象
|
|
|
- 基于俄罗斯规范SP 20.13330.2016的自动风荷载支持
动力加载（Dynamic）类型
|
|
|
|
|
|
设计功能

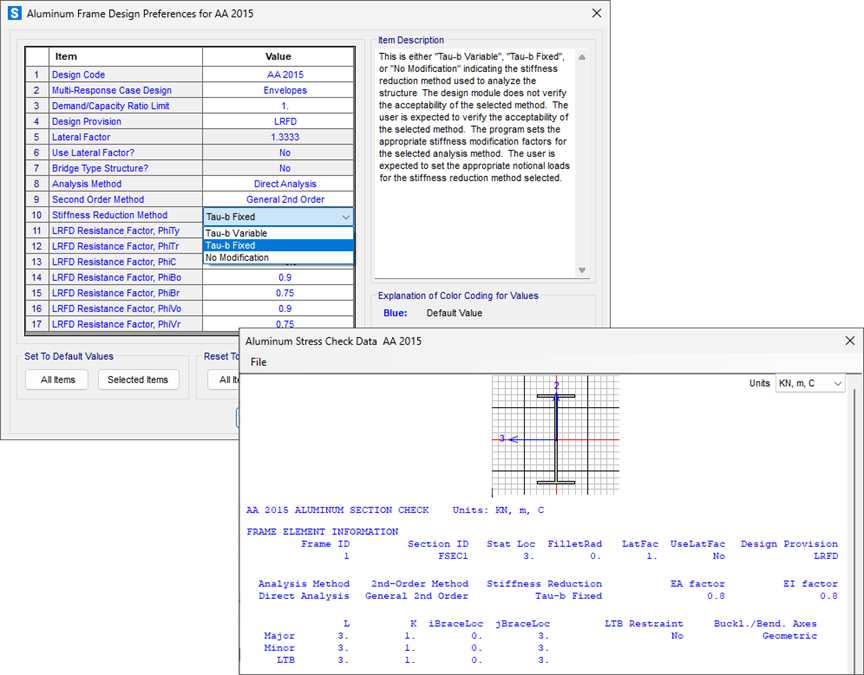

- 新增铝结构设计规范AA-2015
- 俄罗斯钢结构设计规范自2011版本更新至2017版本SP16.13330.2017
|
|
|
图形用户界面
- DirectX 图形模式中的 2D 视图
具有更快的响应速度和更佳的渲染效果
|
|
|
|
|
|
- 优化计算结果的提取和输出,尤其针对
非线性静力分析和非线性直接积分法的时程分析
|
|
|
API功能
- API函数支持远程计算机对SAP2000实例的启动和控制
包括提取结果。该功能可应用于大型分析的并行处理
如：性能化设计历程、广泛的参数化研究以及蒙特卡罗仿真
|
|
SAP2000 22.0.0
发布日期：2020年3月16日
|
|
结构模型
- 参数化定义并快速布置多种基础形式，包括独立基础、联合基础、单桩基础、群桩基础等。基础参数主要包括几何尺寸、材料、土层参数。
- 对于独立基础或联合基础，使用壳单元模拟基础，并在基础底部和侧面根据土体参数自动生成土弹簧。
- 所有基础形式可以指定给柱脚等支座节点，快速生成相应的基础。通过修改基础参数同步更新基础大小或相关单元属性。
|
|
|
|
- 对于桩基础，根据土层剖面自动离散桩单元，沿桩长自动生成法向和切向土弹簧，用于模拟桩土相互作用。对于群桩基础，程序自动处理桩（框架单元）与承台（壳单元）的联结关系。
|
|
|
分析功能
- 同一模型的多个副本可在不同计算机上并行计算不同的荷载工况，各个荷载工况的分析结果在同一台计算机上进行合并后即可完成后续的结构设计或其它后处理工作。
|
|
- 修复了钢结构转换构件的地震内力放大问题，以前是放大组合内力，已更正为仅放大地震工况下的内力
- 修复了角钢截面模量的计算问题，以前是按几何轴计算，已更正为按强弱轴计算
- 修复了圆钢管截面的等效弯矩系数（Beta_x，Beta_y）的计算问题，两个方向的等效弯矩系数都基于最大长细比进行计算，以前是取X 、Y方向的长细比分别计算
- 完善钢结构设计中Phi_b的计算条件，使之满足更多的情况
- 修复了钢筋混凝土构件设计细节部分内容未显示的问题，这只是一个显示问题，不影响设计结果
SAP2000 21.2.0
发布日期：2019年11月27日
分析功能
- 新增的【分析＞显示分析信息】命令可以帮助
的用户在运行分析结束后，以对话框或数据表格
形式归纳、汇总以及显示各种错误、警告
或其它提示性信息。
|
|
|
|
显示和输出功能
- 对于包含一个或多个分步荷载工况的线性荷载组合，用户可以逐步显示或输出各个分析步的结果数据。
|
|
|
|
|
|
- 非线性分析的能量耗散图可按对象组来显示，并且可以分别显示粘滞阻尼和滞回阻尼的耗能，
以及区分单元类型（内部单元或支座）。
|
|
|
|
|
|
- 修正钢梁按压弯构件设计时稳定验算Gama_RE值为0.8，之前是1.0。
- 完善钢结构phi_b系数的计算，使之更准确地区分各种情况
- 完善钢结构计算长度系数的计算，使之更准确地区分各种情况
SAP2000 21.1.0
发布日期：2019年9月11日
分析功能
- 支持并行运行多个载荷工况，适用于基于
性能设计中考虑多个大型地震工况
|
|
|
|
|
|
设计功能
- 扩展和增强俄罗斯规范SP 16.13330.2011的设计功能
|
|
|
求解效率
- 对于模态数量较多的大型模型，可以更快地
显示模态时程分析的响应（包括FNA）
|
|
|
|
|
|
导入/导出功能
- 导入DXF和DWG文件时，支持同时导入
多个图层中的不同对象类型
|
SAP2000 21.0.2
发布日期：2019年3月25日
|
图形用户界面
|
|
|
|
|
|
加载功能
|
- 新增基于俄罗斯规范 SP 20.13330.2011 的自动风荷载
|
|
|
|
|
|
分析功能
|
|
|
|
|
|
|
|
设计功能
- 基于俄罗斯规范SP 63.13320.2012的混凝土框架
设计新增混凝土梁的裂缝宽度分析
- 新增基于土耳其规范TS 500-2000(R2018)、墨西哥
规范RCDF 2017、澳大利亚规范AS 3600-2018
和韩国规范KBC 2016的混凝土框架设计。
|
- 基于韩国规范KBC 2016的钢框架设计新增抗震设计要求
|
|
|
|
|
|
导入/导出功能
|
SAP2000 20.2.0
发布日期：2018年9月26日
分析功能
- 增加土耳其(TSC-2018)自动地震作用计算和反应谱函数
|
|
|
|
- 在非线性时程分析中，可以通过拆除构件模拟结构倒塌分析
|
|
|
|
SAP2000 20.1.0
发布日期：2018年6月21日
分析功能
- 在时间相关的阶段施工分析中指定墙或柱的配筋，考虑配筋对混凝土轴向徐变和收缩性能的影响。
|
|
|
|
- 非线性静力分析在不考虑迭代的情况下也可以使用ETE（Event-to-Event）选项，显著提高推覆分析或非线性屈曲分析的计算效率。
|
- 频域范围内的线性时程分析可用于考虑频率相关的构件属性、子系统以及边界条件。
|
|
|
|
加载功能
- 新增基于ASCE 7-16、KBC 2016、NTC 2018的自动风荷载、自动地震荷载以及反应谱函数。
- 新增基于IS 1893:2016的自动地震荷载和反应谱函数。
|
建模功能
- 新增型钢数据库AISC 15和ASTM A1085。
- 新增针对框架铰极限负刚度的控制选项，默认值为10%。
-
|
|
|
设计功能
- 新增AISC 360-16和NTC 2018钢框架设计功能。
|
|
结果显示和输出
|
|
|
|
|
- 补充双角钢或T型钢受弯构件整体稳定系数的近似计算公式。
- 为了便于用户查证，在设计细节中输出钢柱的设计参数：等效弯矩系数Beta_t和Beta_m。
- 修复混凝土节点设计Gamma_RE取值错误。
- 完善混凝土构件的设计细节输出，补充剪扭设计中的扭转应力输出。
- 修复柱剪跨比的计算错误。
- 修复个别情况下混凝土柱、梁最小配筋率取值错误。
- 修复计算PMM曲面时，基于中国规范计算最大受压承载力时漏掉系数0.9的错误。
CiSApps新增功能
- 新增“结果后处理”工具。可在SAP2000中补充楼层信息、结构体系等参数，进而统计输出楼层质量、楼层刚度、剪重比、刚重比、框剪比、位移指标等大指标结果，还可显示框架配筋简图，并自动生成计算书。
-
-
- 新增“自动蒙皮”工具。用户可灵活选择需要添加“蒙皮”的框架单元，由程序自动生成相应的面对象。适用于快速生成空间结构复杂屋面、不规则结构外围覆面等。
-
SAP2000 19.2.1
发布日期：2017年9月14日
图形用户界面
- DirectX 图形模式在显示速度和显示性能方面上得到了进一步增强。
|
|
|
|
- 方便快捷的测量工具用于捕捉两点之间的长度、三点之间的角度以及任意多边形的面积。
- 进一步优化中文界面，显著改善早期版本中存在的用词不当、表述拖沓以及显示英文等汉化问题。
|
|
|
建模功能
- 面对象的边释放功能可用于完全或部分释放壳单元边界处的内力，例如：释放弯矩用以模拟多跨简支板。
|
|
|
|
- 新增基于 Eurocode 2-2004、AS 3600-2009、NZS 3101-2006、JTG D62-2004 以及 GL2000 的时间相关类型，包括徐变、混凝土收缩以及龄期效应。
|
- 新增高阻尼橡胶隔震器，用于模拟剪切自由度中与轴力或变形速率无关的耦合的二维滞回阻尼。
|
|
|
|
设计功能
- 基于 API RP 2A-WSD 22nd 规范的钢框架设计。
|
|
|
|
分析功能
- 摩擦摆隔震器以及三摆隔震器相关的非线性分析的收敛性能得到进一步增强。
- 非线性静力分析支持多控制位移的定义，可进一步改善推覆分析或非线性稳定性分析的收敛性能。同时，线性或非线性的直接积分时程分析支持模态阻尼的定义。
- 阶段施工分析新增"添加引导结构(Guide-Structure)"的操作，可用于模拟悬臂施工或叠合梁的浇筑顺序。
|
|
|
|
结果显示和输出
- 支持时程工况下速度云图和加速度云图的显示。
- 数据表格可输出不同设计组合下的构件设计内力。
- 基于实体侧面的位移云图显示。
|
|
SAP2000 19.0.0
发布日期：2017年2月17日
图形用户界面
- 【编辑】菜单下部分命令打开的对话框提供【应用】按钮，用户可以在不关闭对话框的情况下进行多次操作，显著提高建模效率。
|
|
|
建模功能
|
|
|
|
- 新的滞回模型可用于非线性的材料属性、铰属性以及连接属性，具体包括：混凝土模型、BRB硬化模型以及退化模型。
|
|
|
|
|
|
- 参数化的PMM铰可用于性能化设计及其他的非线性分析
|
加载功能
- 新增基于NBCC 2015的自动风荷载、自动地震荷载以及反应谱函数。
|
|
|
分析功能
|
|
- 能量图绘制支持非线性的直接积分时程分析以及非线性的静力或阶段施工分析。
|
- 非线性的塑性铰可以通过连接单元进行模拟，进而使用非线性的模态时程分析（FNA法）提高非线性分析的求解效率。
- 对于多分析步的非线性静力工况和非线性直接积分时程工况，结果文件占用的硬盘空间得以显著缩减。
截面设计器
- 支持以DXF文件的方式导入AutoCAD的几何信息
