用户界面
- DirectX图形模式在显示性能和显示速度方面上得到了进一步增强。流畅的DirectX图形模式，在2D和3D视图下具有全面的绘图和选择功能，并且提供了更快、更清晰的渲染效果。
|
|
|
|
|
|
- 主工具栏新增显示菜单栏下的快捷命令按钮：显示板设计、显示混凝土梁设计、显示钢组合梁设计、显示冲切设计、显示开裂宽度。
|
|
|
建模功能

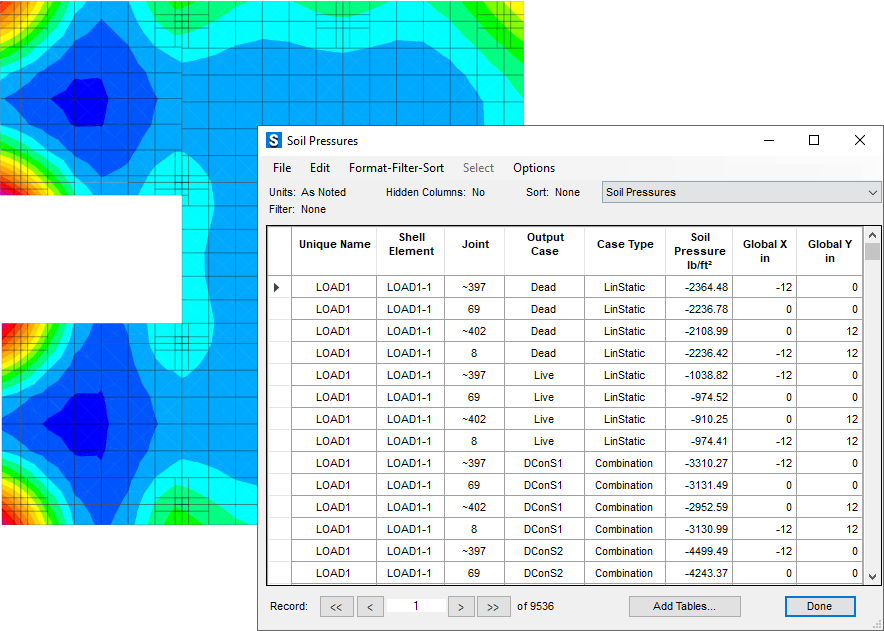

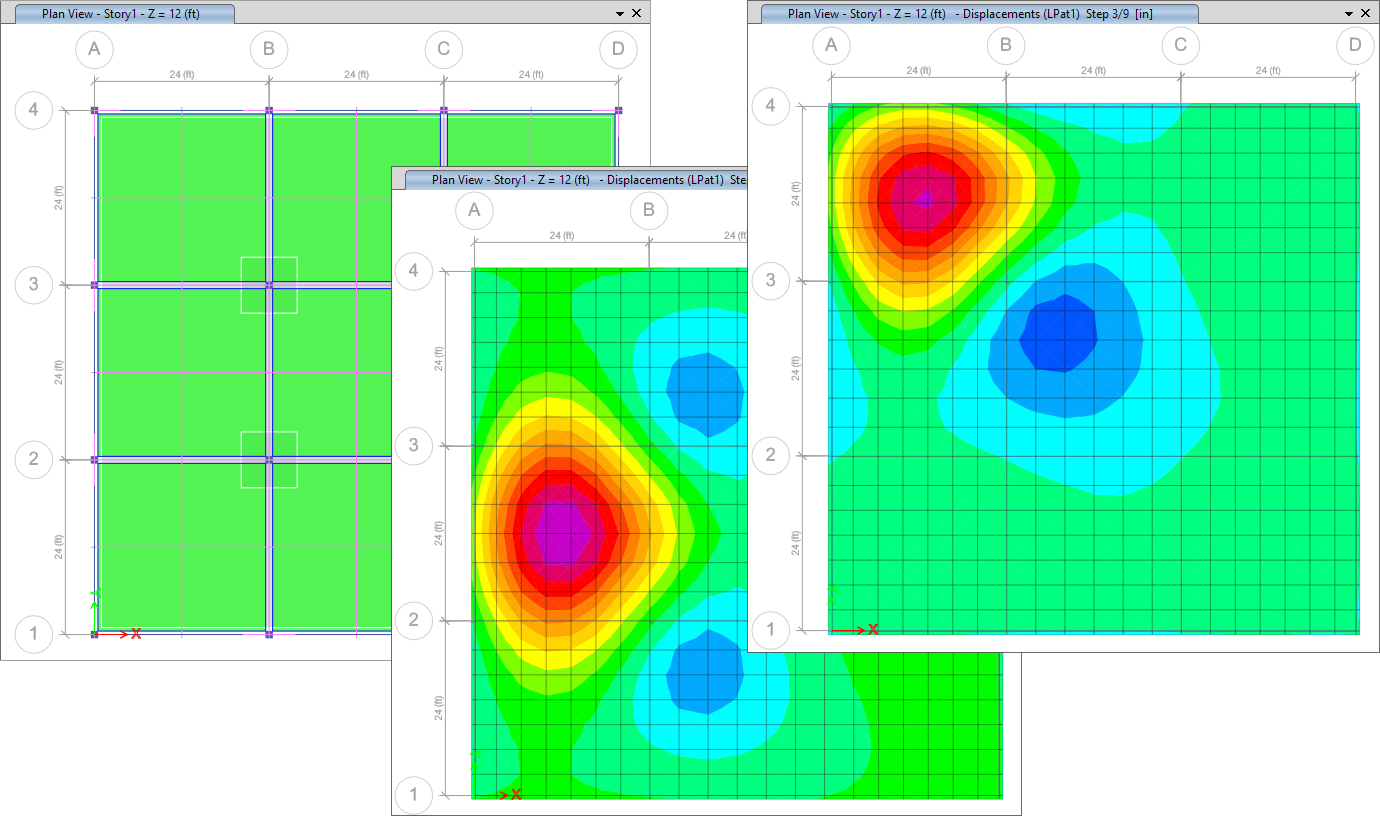

- 板块（Slab panels）是一种新型的建模对象，它可以基于轴网或支承线自动生成，也可以由用户绘制。它们依附在楼板体系，借助板块可以施加用于分析活荷载不利布置的活荷载分布样式，也可用于提取中间板块位移和土压力的数据报告
|
|
|
|
|
|

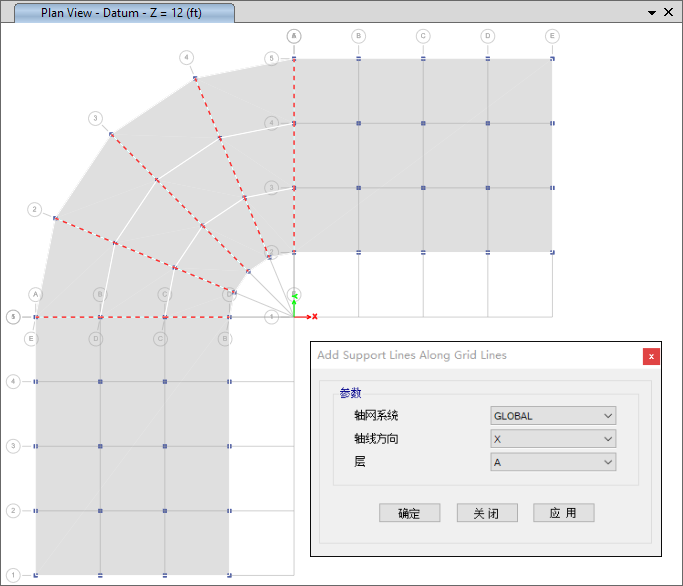

- 新增支承线功能，以便于更快地创建设计板带和钢束布局。可以在屏幕窗口中直接绘制和编辑支承线，也可以沿轴网线自动生成
|
|
|

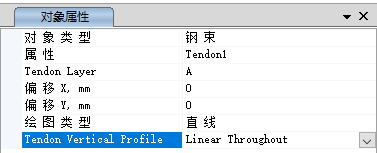

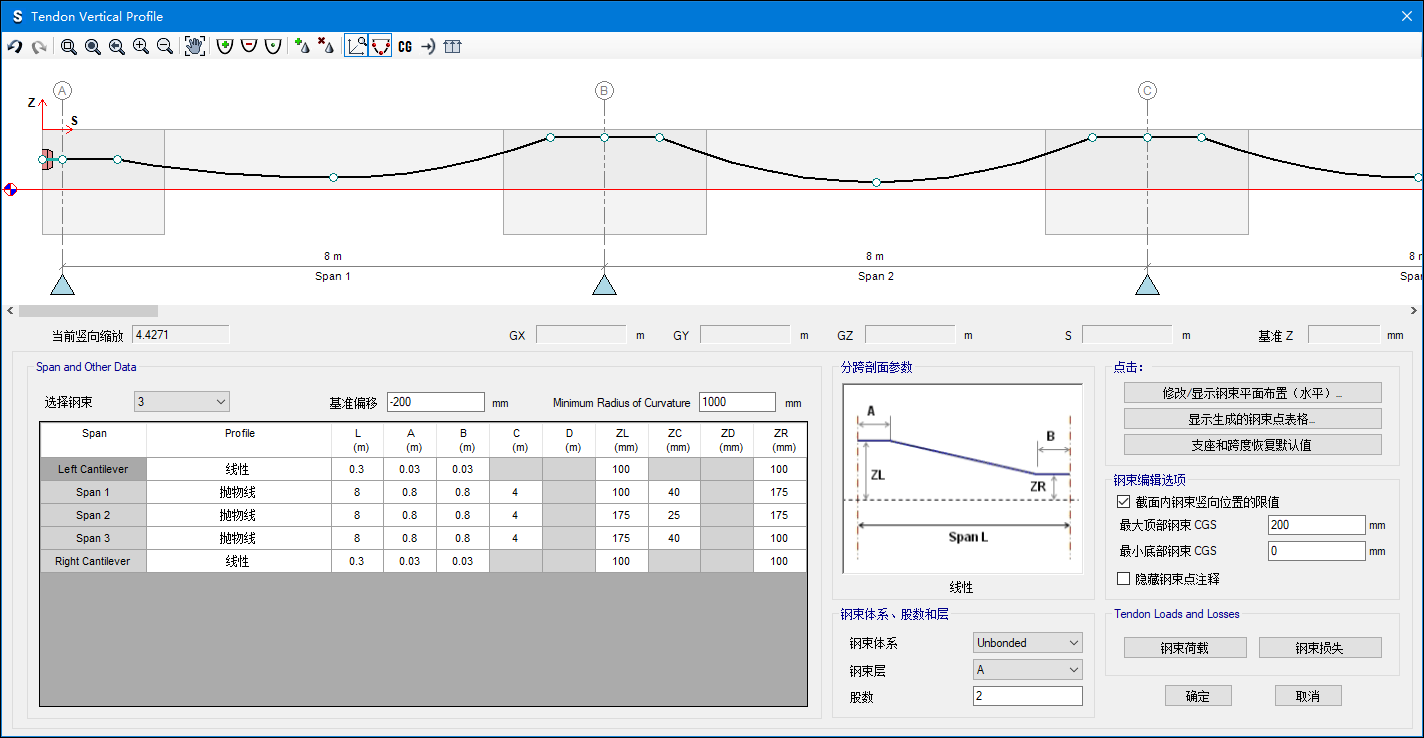

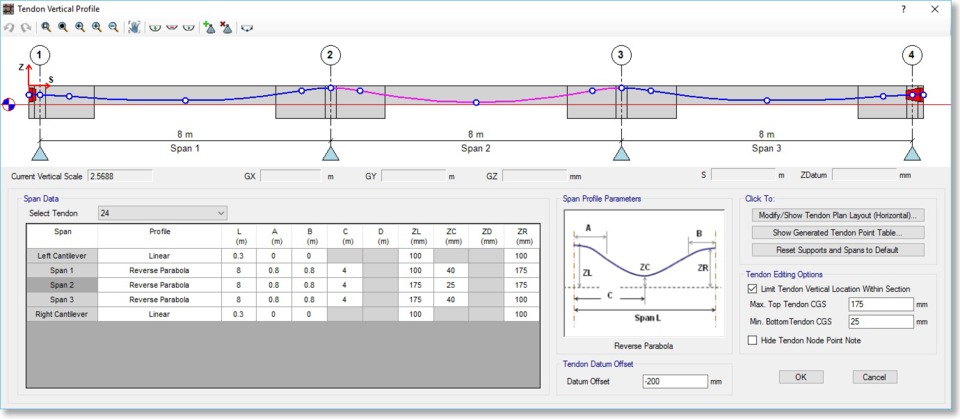

- 后张预应力钢束纵向剖面对话框中的可编辑信息得到进一步扩展，包括钢束剖面、钢束几何、钢束荷载、钢束损失以及荷载平衡等
|
|
|
|
|
|

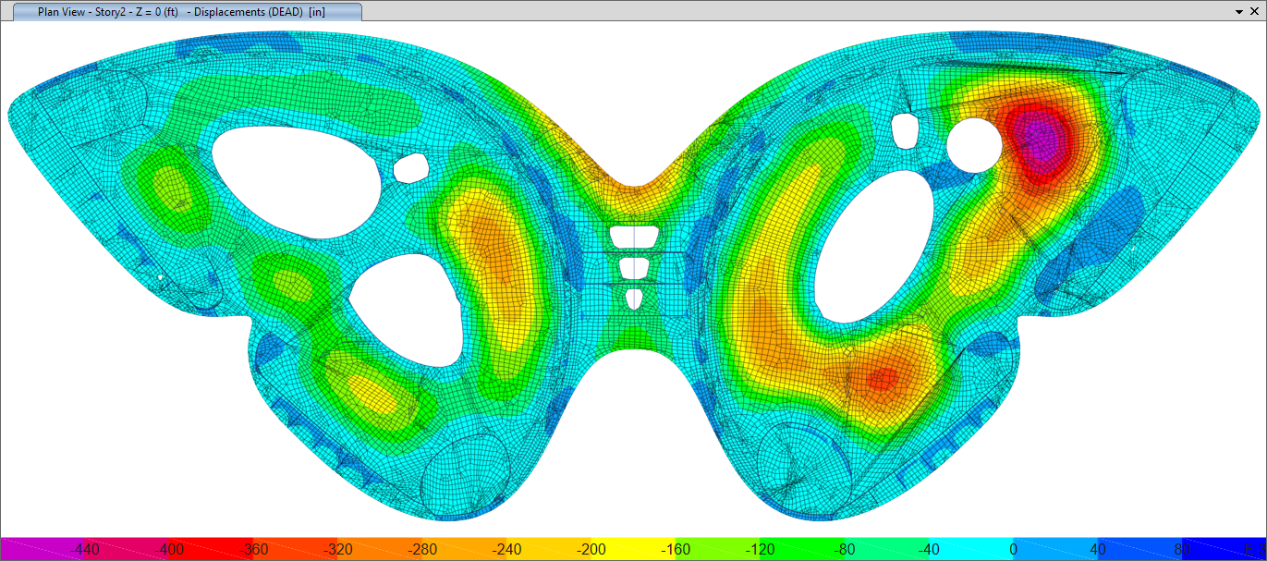

- 新增通用网格剖分选项，剖分生成的大部分网格单元为四边形，但是对于尖角和不规则的几何形状可以根据需要过渡成三角形网格单元。矩形网格剖分选项仍然可用
|
|
|

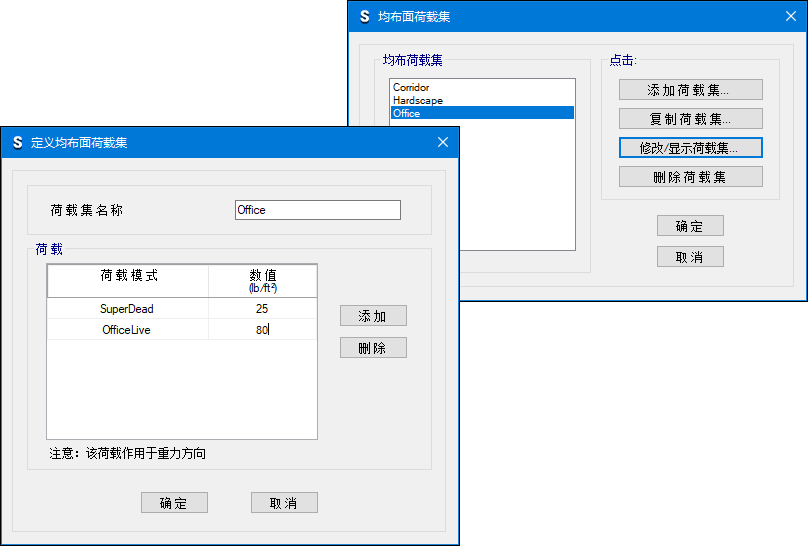

- 使用均布面荷载集功能，可以实现将多个荷载模式下的均布面荷载进行一次性指定加载
|
|
|
|
|
|

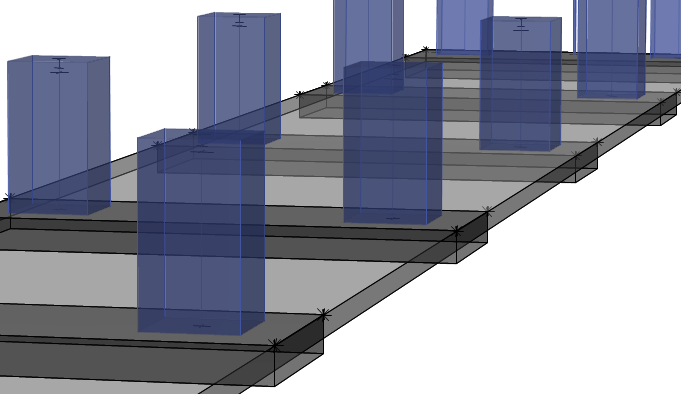

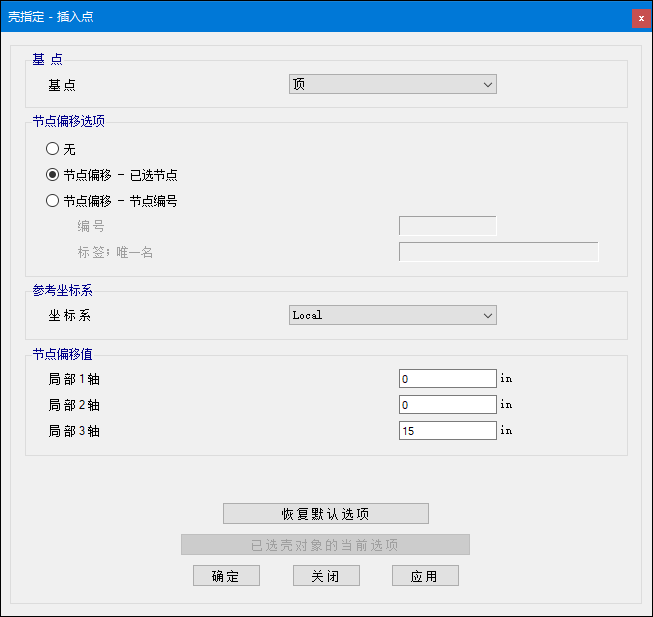

- 新增为壳对象指定插入点的功能，可以更好地控制楼板对象的垂直和水平对齐方式
|
|
|

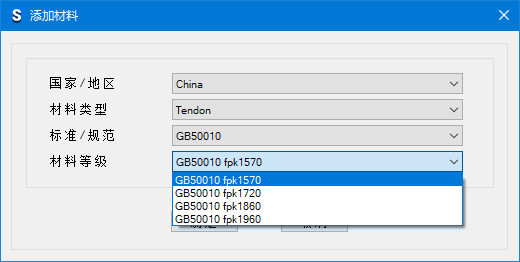

- 新增基于中国规范GB 50010-2010的钢绞线材料
|
|
|
|
|
|
- 增强了拉伸视图功能，可以显示壳单元指定节点偏移后的效果
|
|
|
绘图与编辑功能

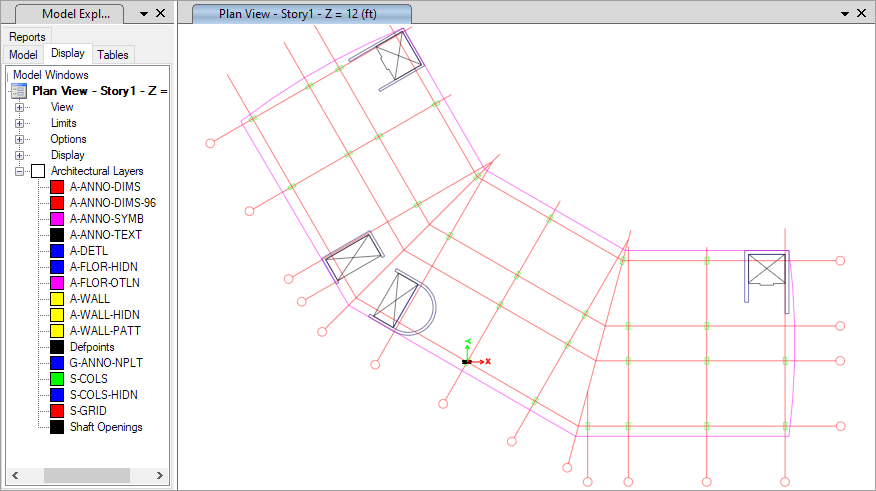

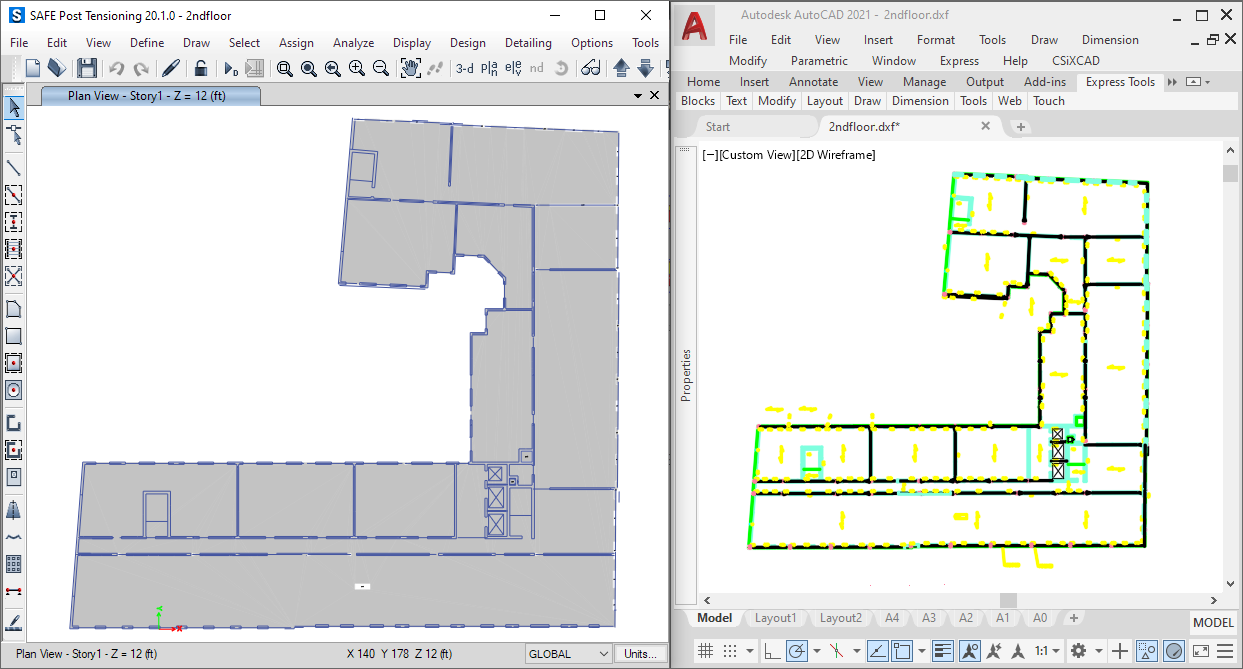

- 可以将AutoCAD®建筑平面图中的单元转换为SAFE中的结构对象或者临摹AutoCAD®平面图来创建模型
|
|
|
|
|
|
|
|
|

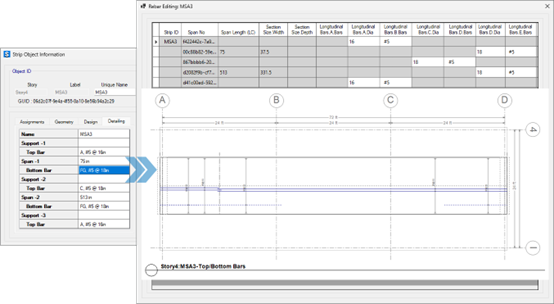

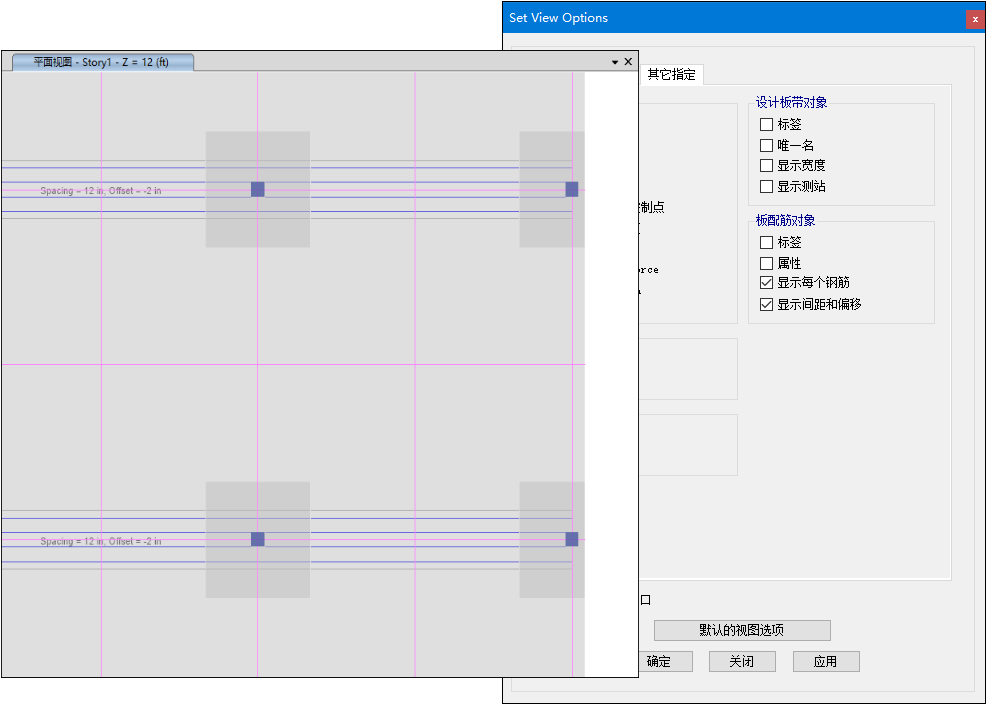

- 优化了用户自定义钢筋的绘制和编辑功能。可以在模型中查看和显示钢筋间距和与从基点的竖向偏移
|
|
|
|
|
|

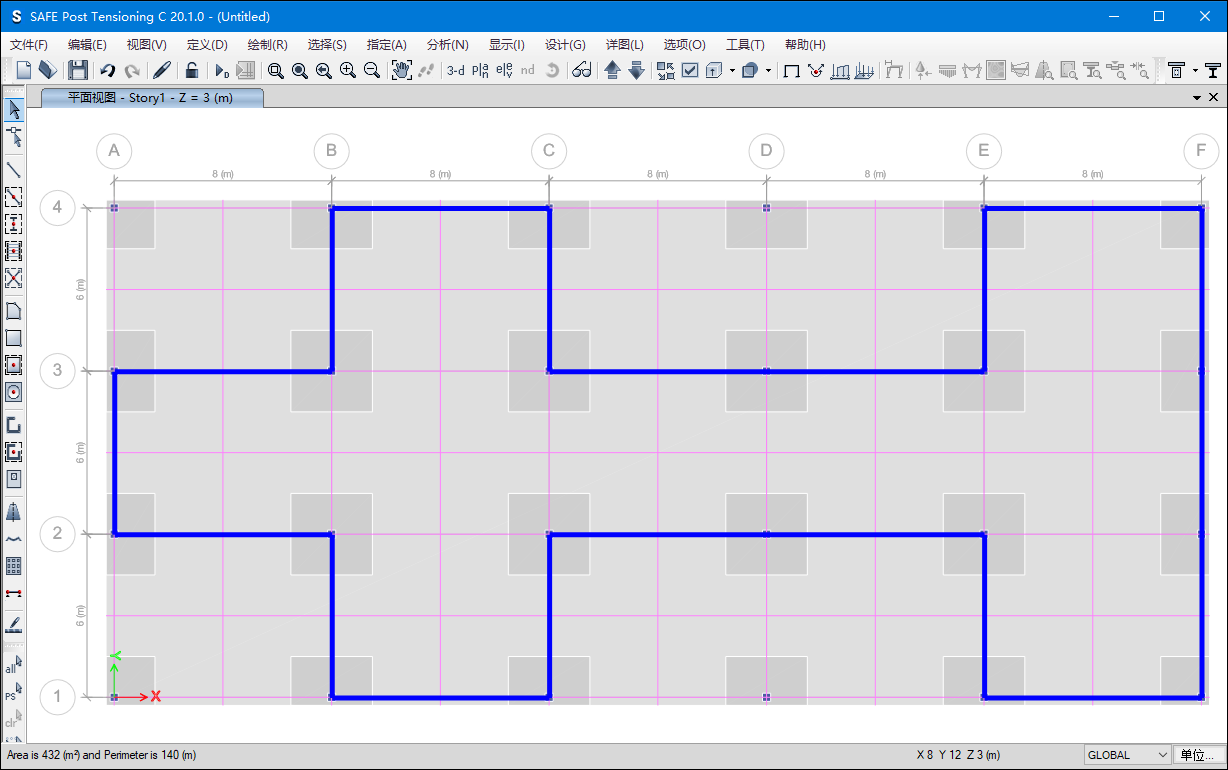

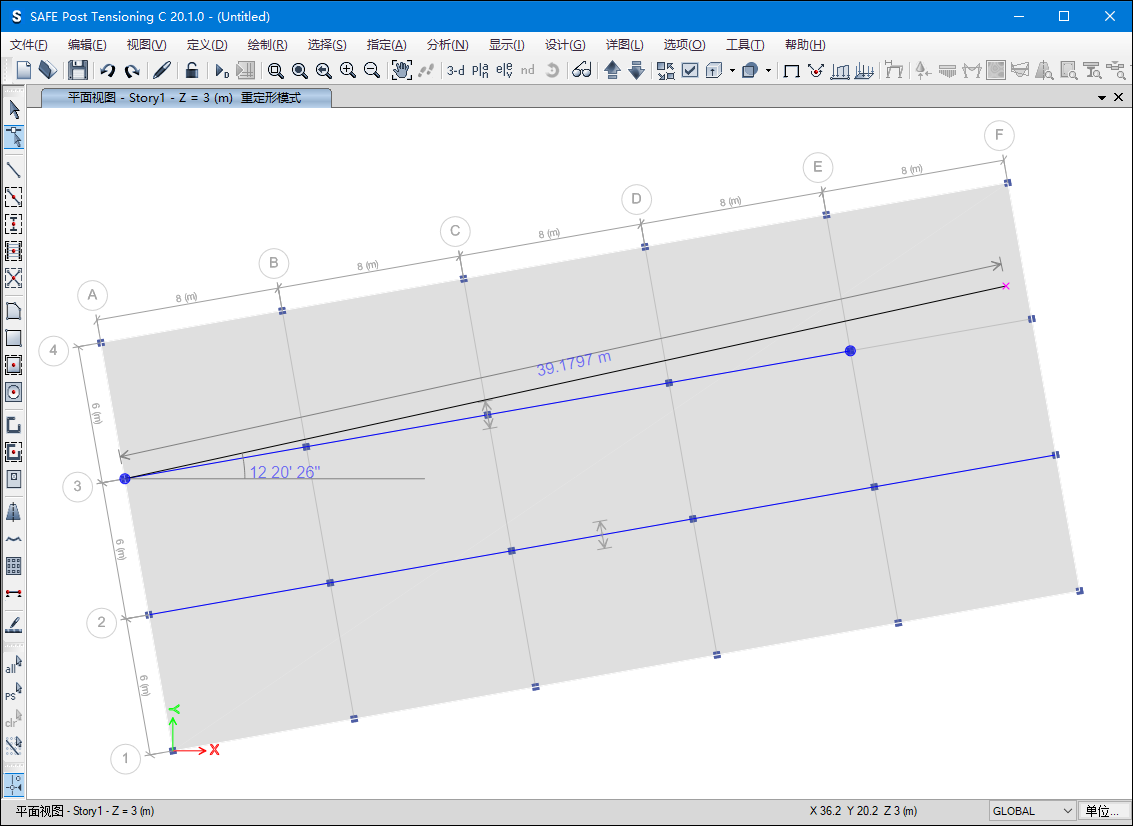

- 现在可以使用屏幕测量工具来测量线长、两条线之间的夹角以及闭合多边形的面积和周长
|
|
|
|
|
|
|
|
|
|
分析功能
- 支持多处理器进行分析、设计和恢复表格中的结果。根据物理内核的数量对多种荷载工况进行并行计算
|
|
|

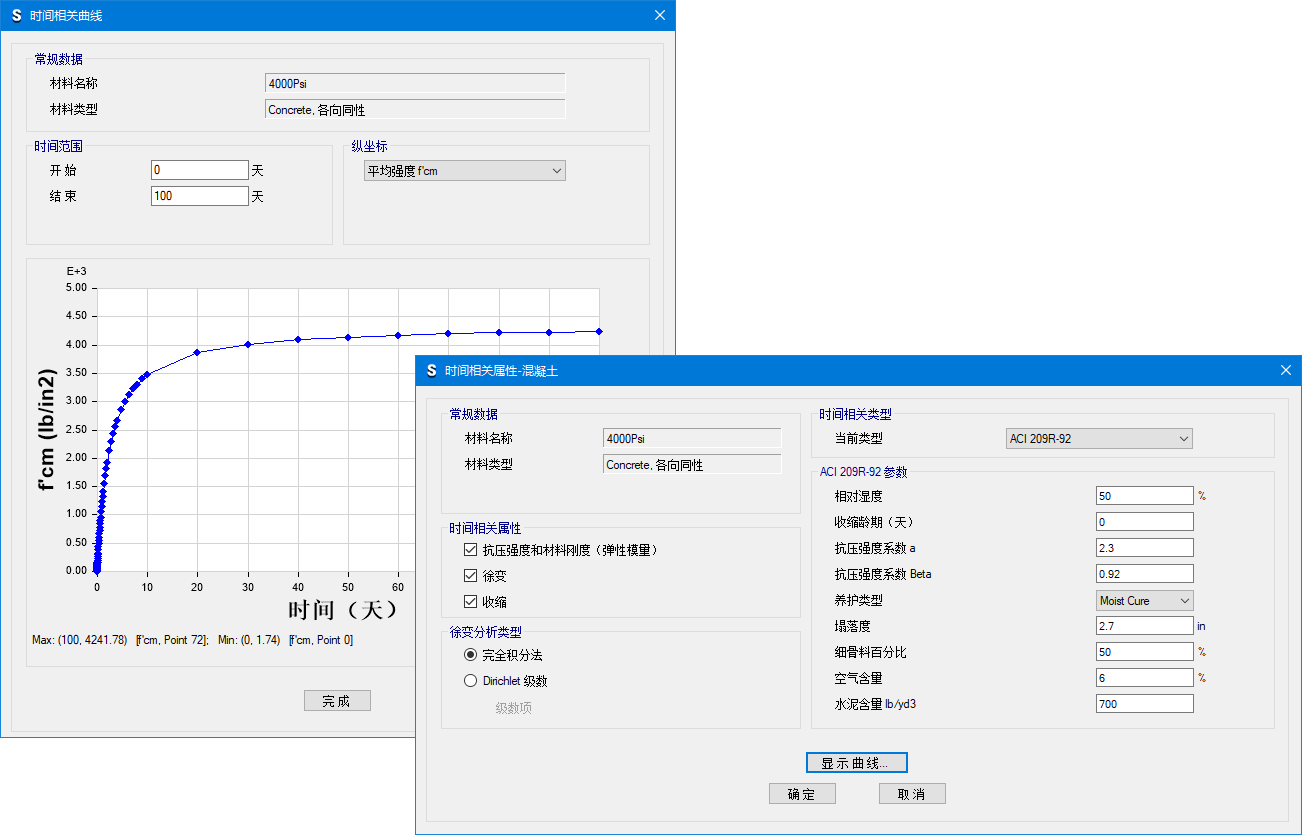

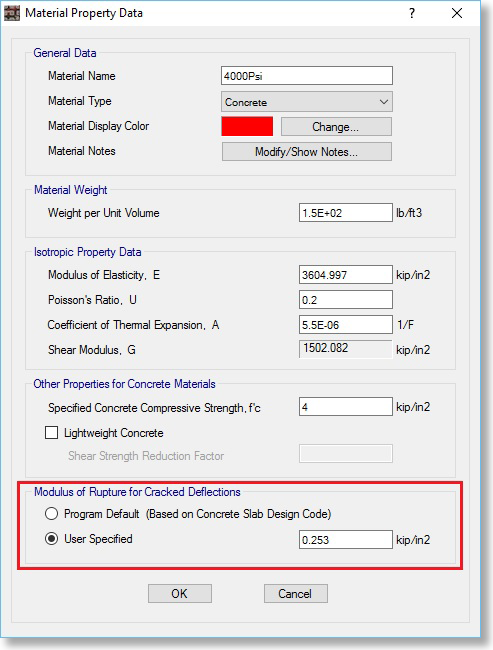

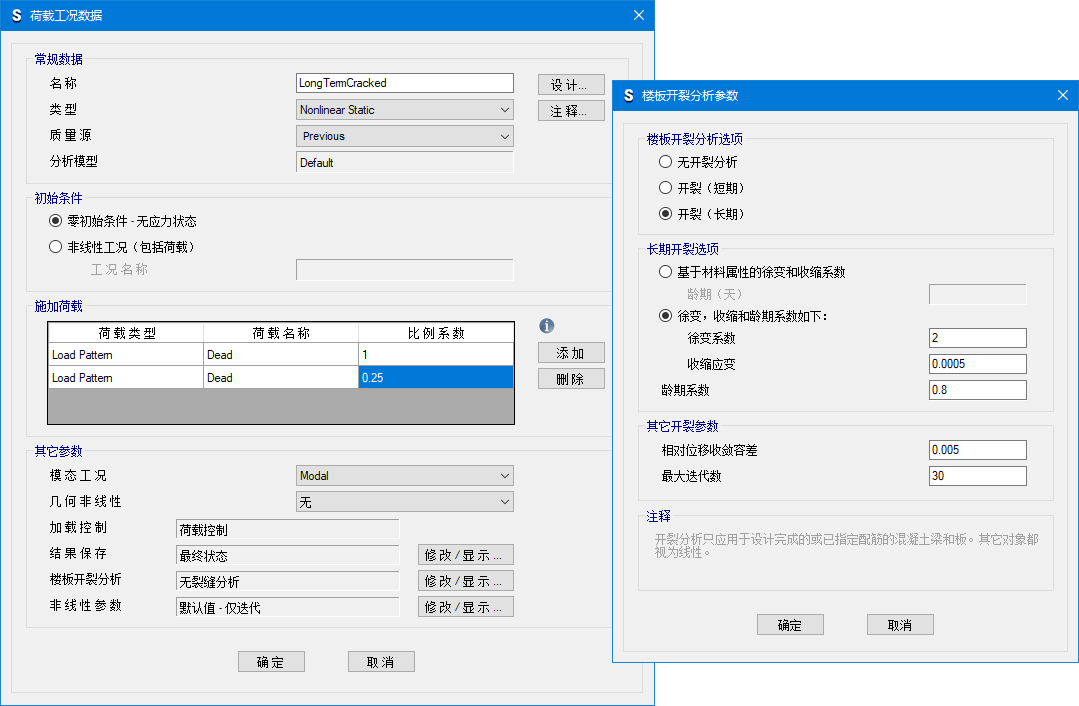

- 材料的定义包括徐变和收缩模型，可以用于长期开裂变形分析。可以提供基于以下规范的模型：ACI 209R-92, AS 3600-2009, CEB-FIP 90, CEB-FIP 2010, Eurocode 2-2004, GL 2000, NZS 3101-2006
|
|
|
|
|
|

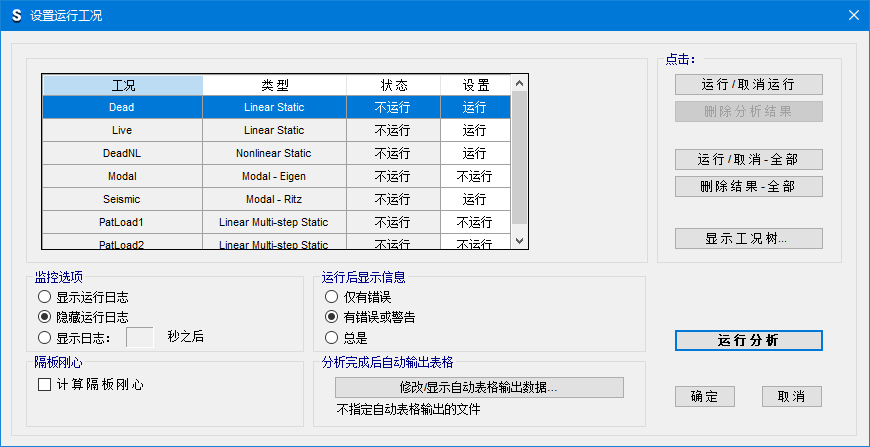

- 可以控制对哪些荷载工况进行运行分析，当存在多种非线性荷载工况时，可以节省时间
|
|
|

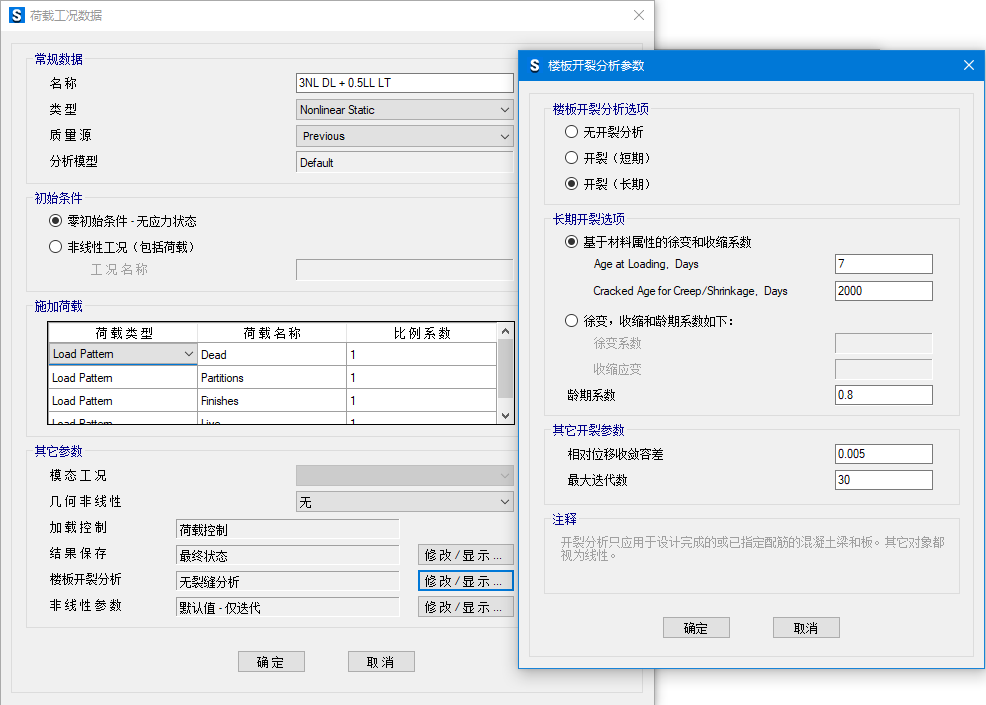

- 混凝土的长期开裂分析可以指定加载时的龄期。程序默认的加载时的龄期为7天
|
|
|
|
|
|

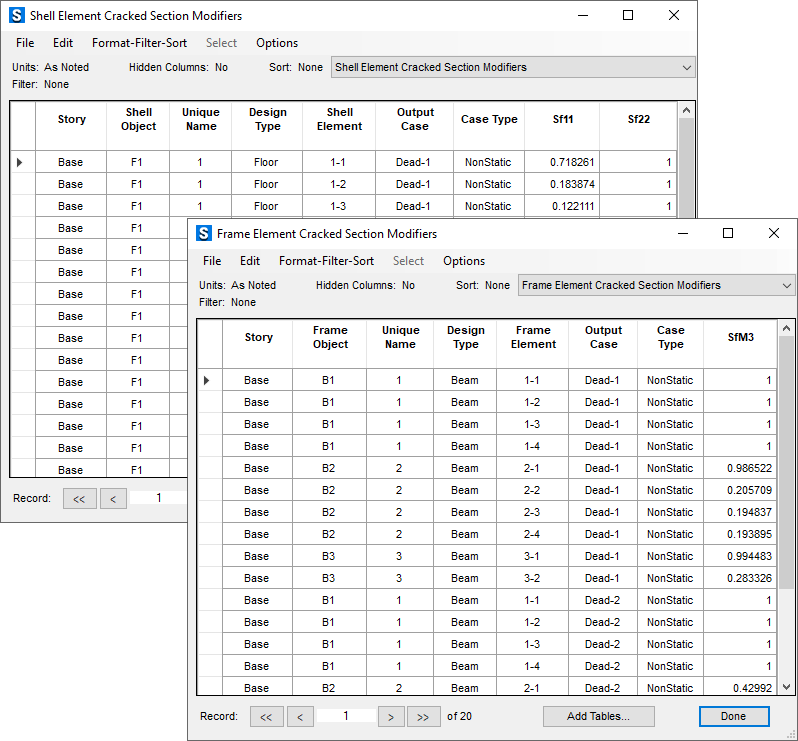

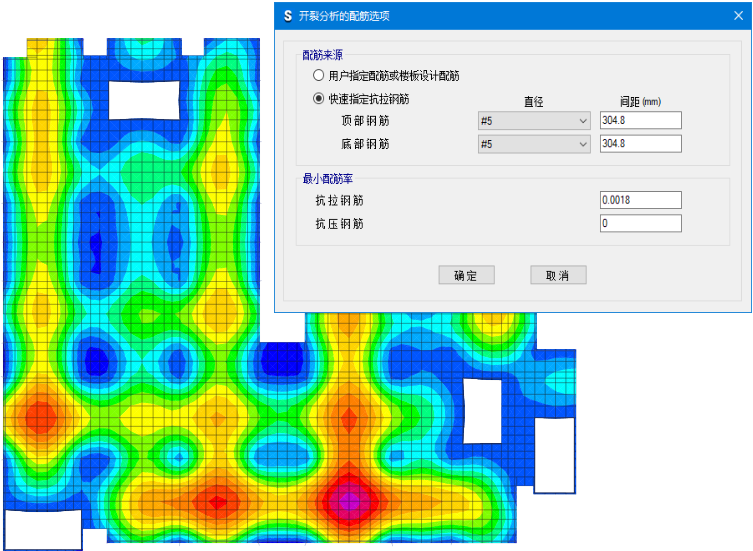

- 进行短期或长期开裂挠度分析时，如果之前的设计配筋未知，程序将自动重新运行分析设计
|
|
|
设计功能

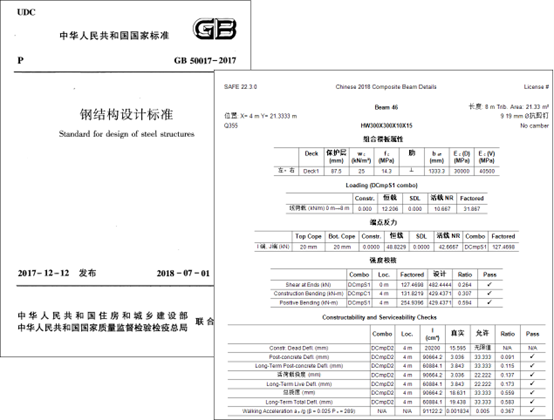

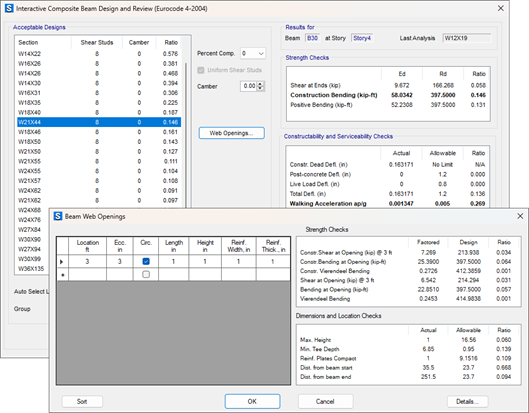

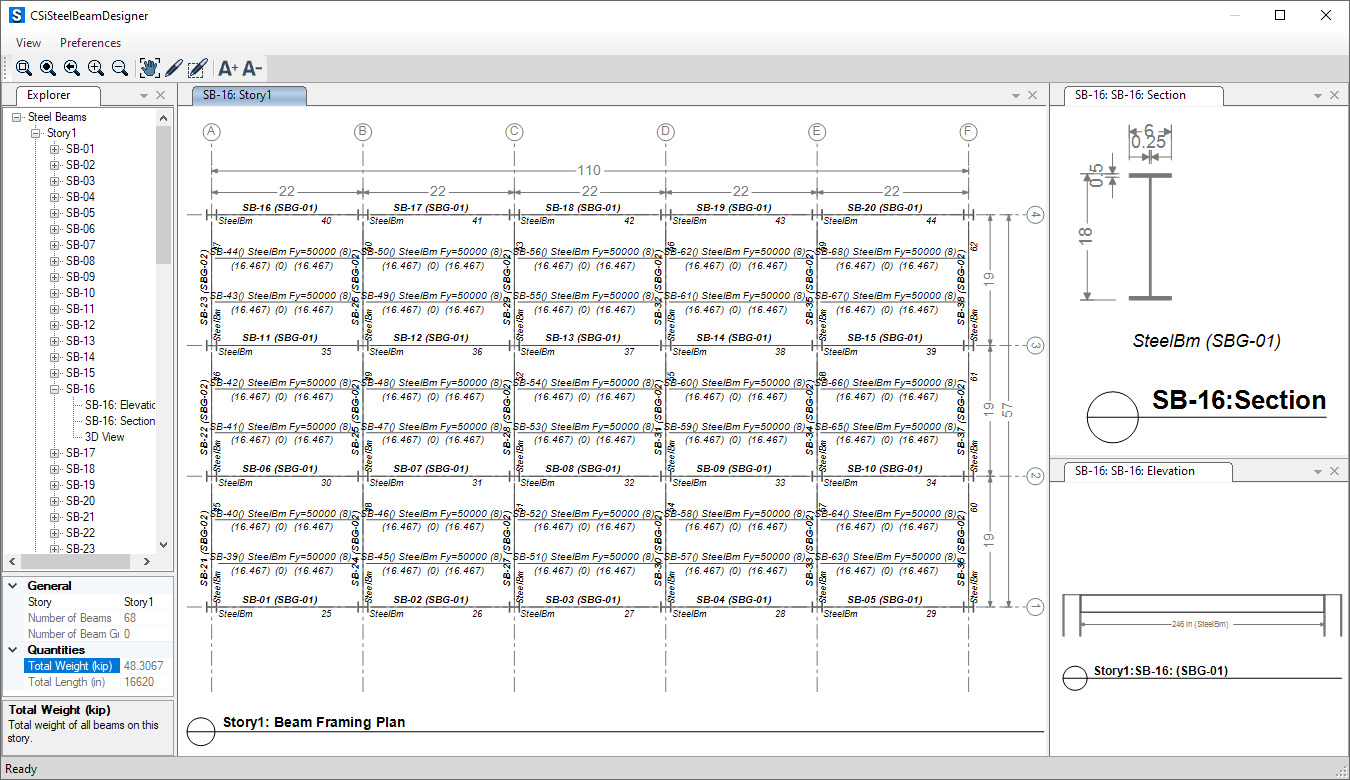

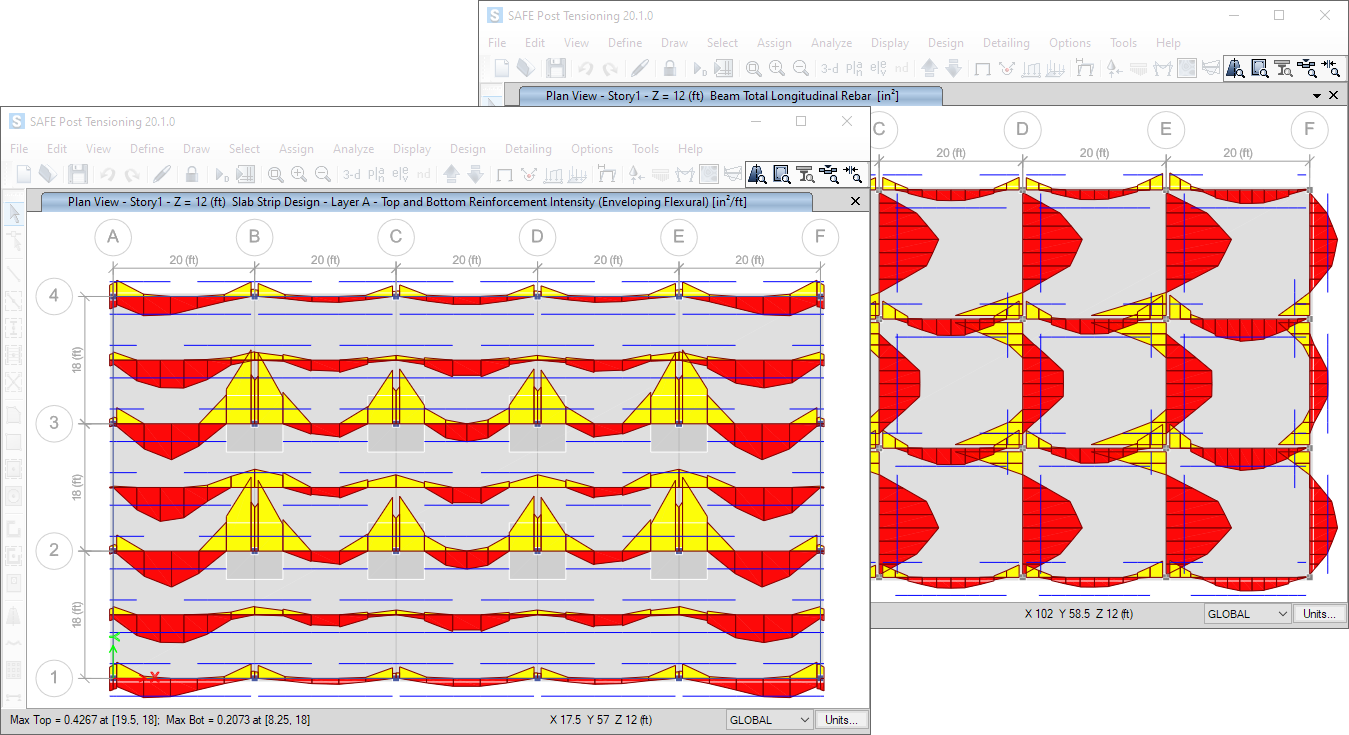

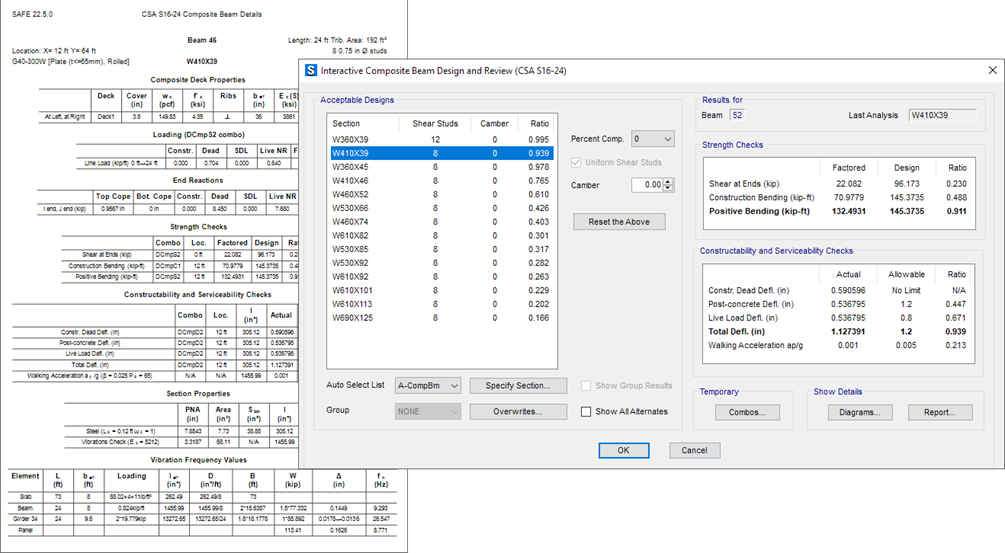

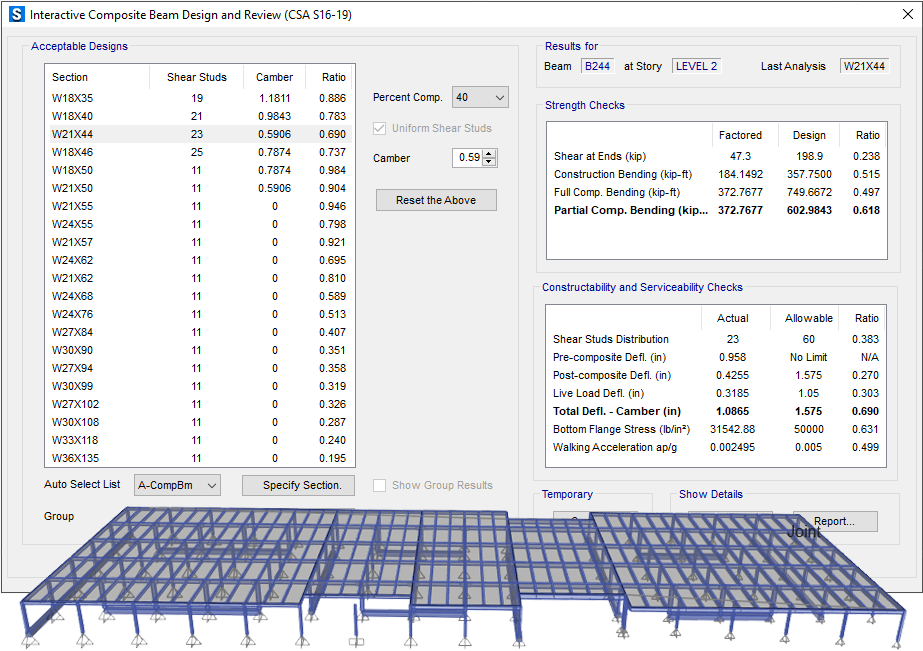

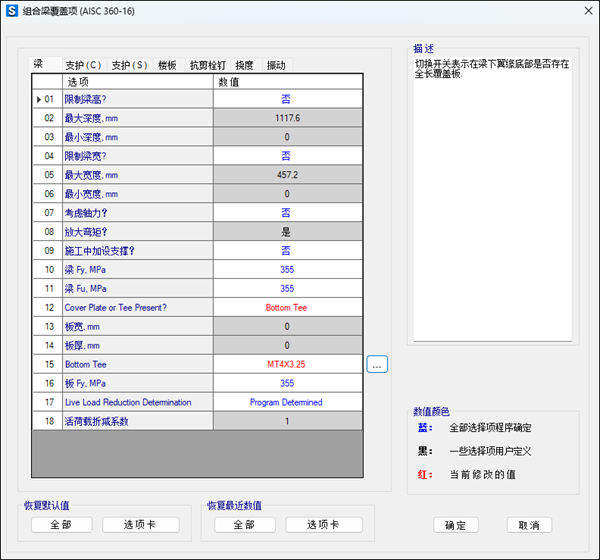

- 除了目前已有的混凝土板设计，新增组合梁设计功能，这样可以支持更多的楼板设计。可以绘制和指定水平钢梁进行设计。可以对腹板开孔的梁进行设计，包括齿形梁和蜂窝梁。可以对整个模型进行设计，也可以交互式地对单一构件进行设计。支持的设计规范包括：AISC 360-16, AISC 360-10, AISC 360-05, BS5950-1990, Chinese 2010, CSA S16-14, and Eurocode 4-2004
|
|
|
|
|
|

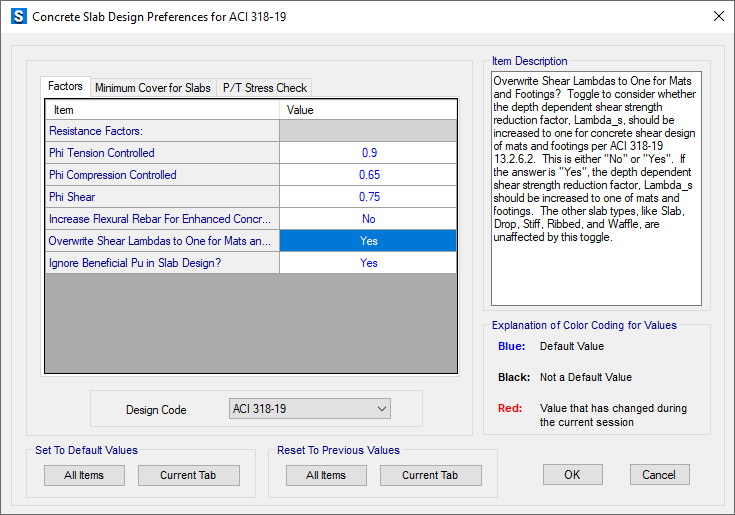

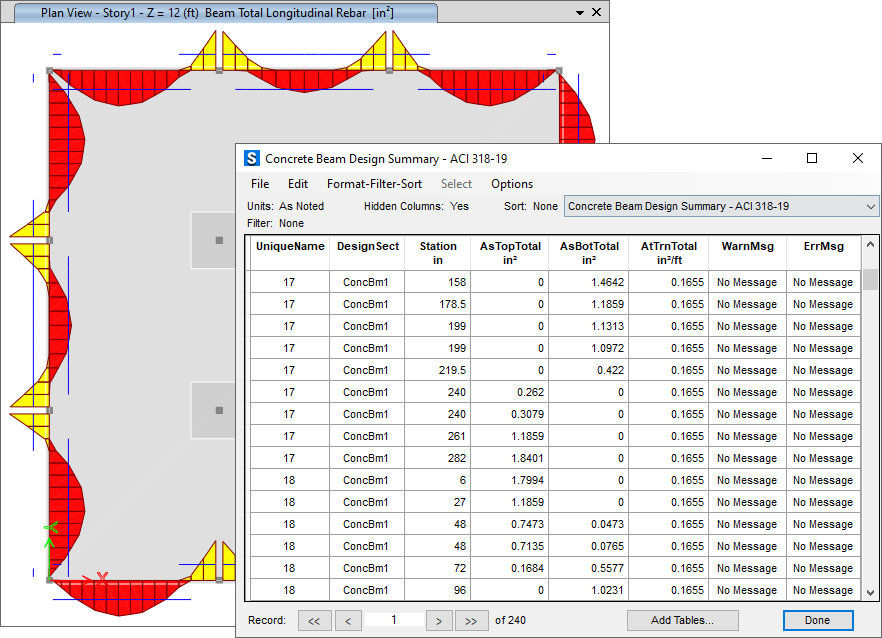

- 新增ACI 318-19和AS 3600-2018规范用于钢筋混凝土和后张拉预应力（PT）设计
|
|
|
|
|
|
|
|
|
|
输出与显示

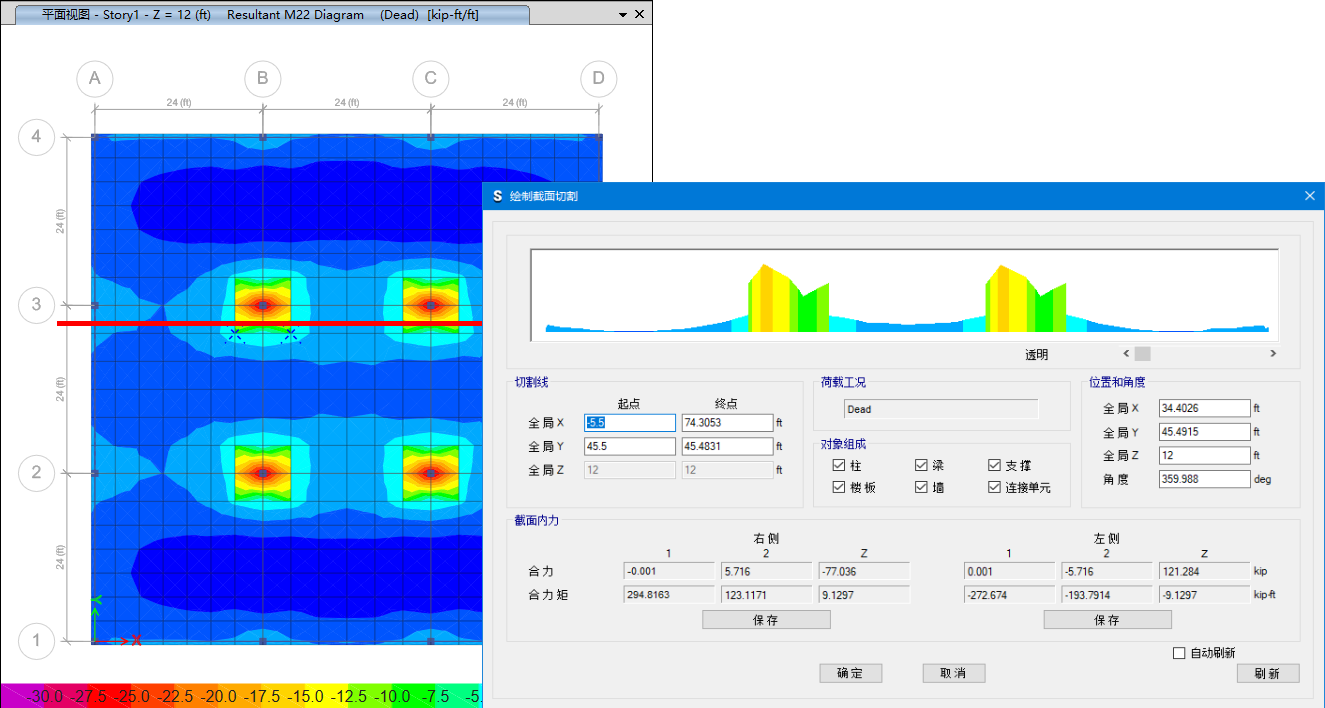

- 可以以图形方式绘制截面切割，快速显示切割对象上的合力和合力矩
|
|
|
|
|
|
|
|
|
|

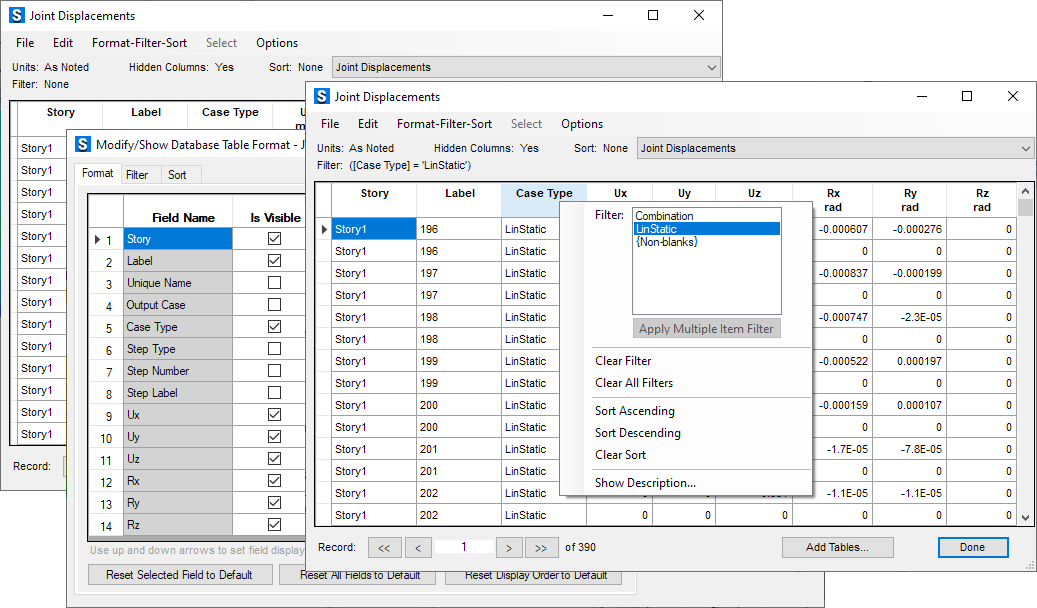

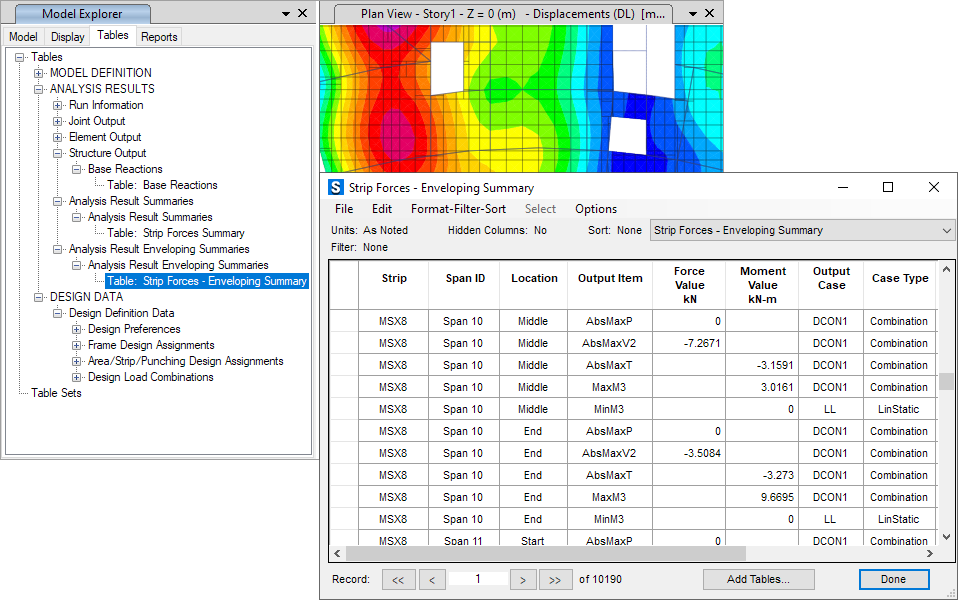

- 可以通过右键单击表格中的列标题对显示的数据库表格进行过滤和排序
|
|
|

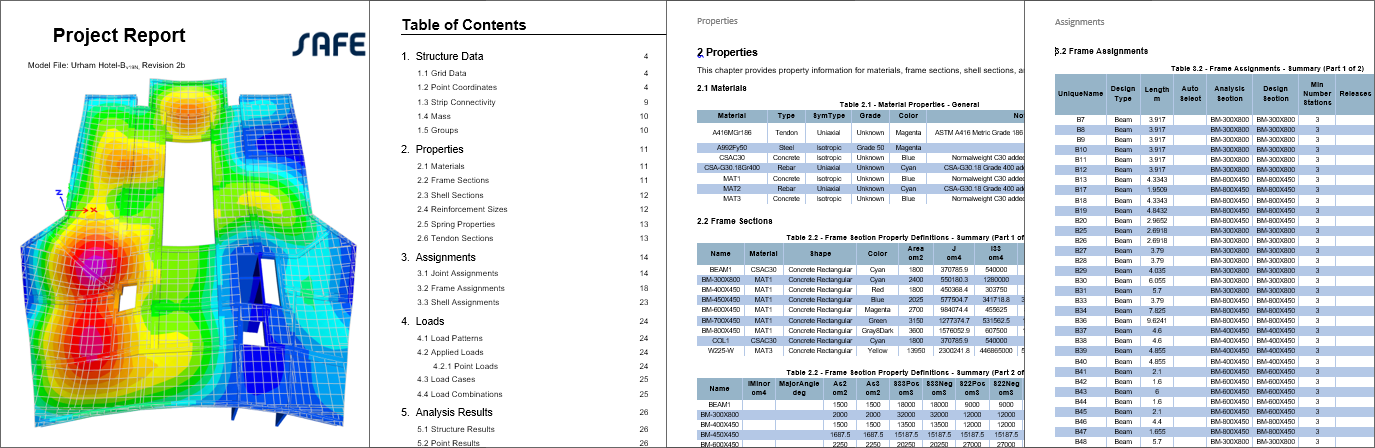

- 创建可完全定制的报告的同时也可以自动生成专业水准的设计报告
|
|
|
|
|
|
详图功能
- 现在详图功能可用于组合梁楼板。可以在程序中查看和编辑详图，并将结果用于进一步的设计校核
|
|
|

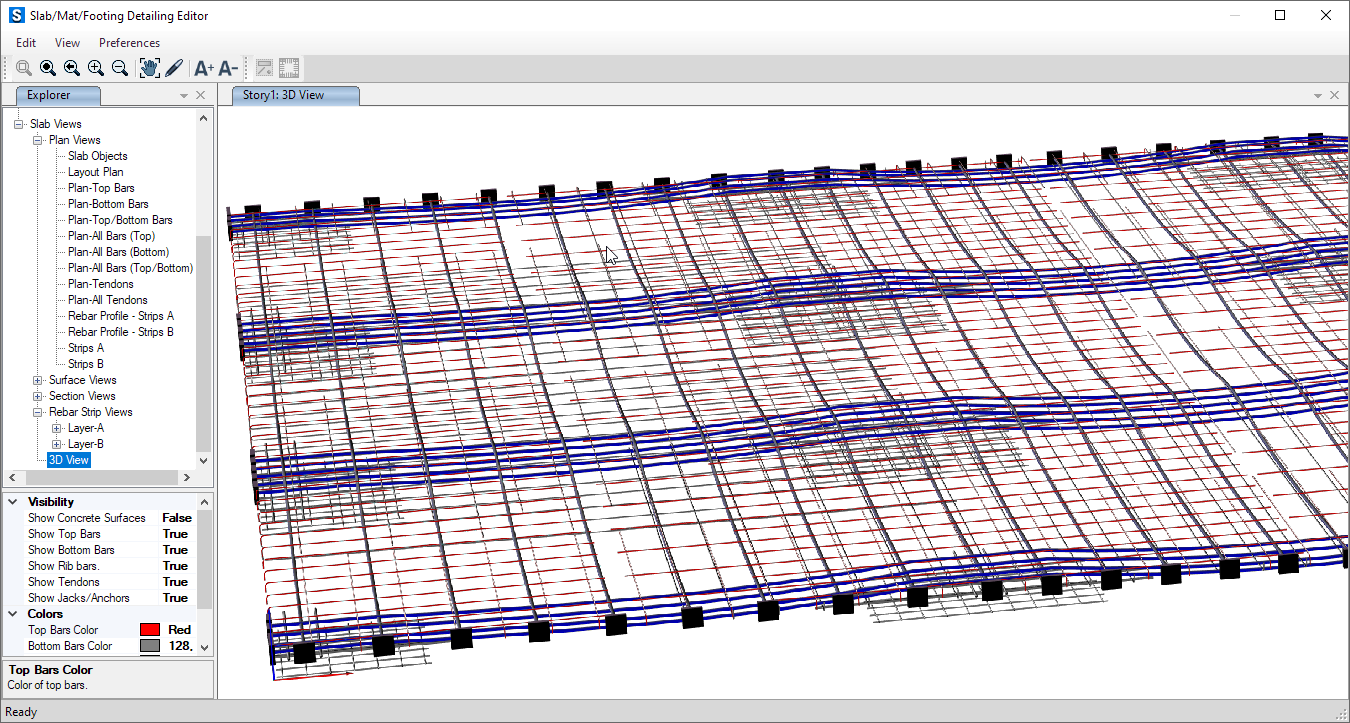

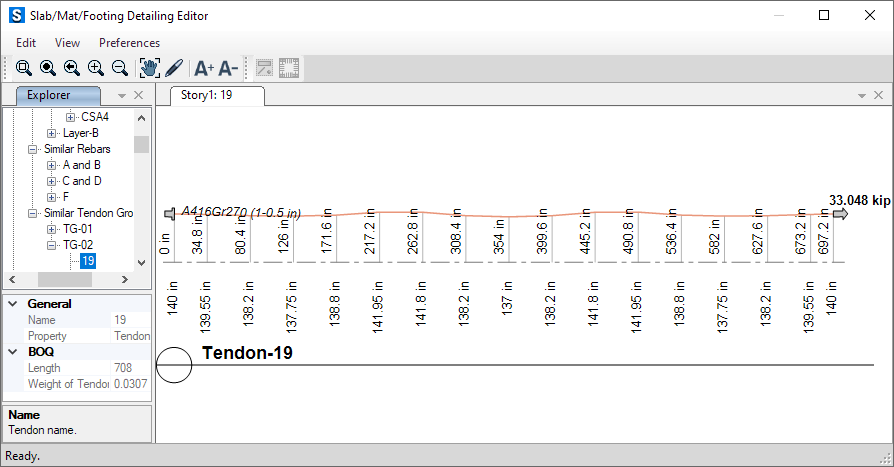

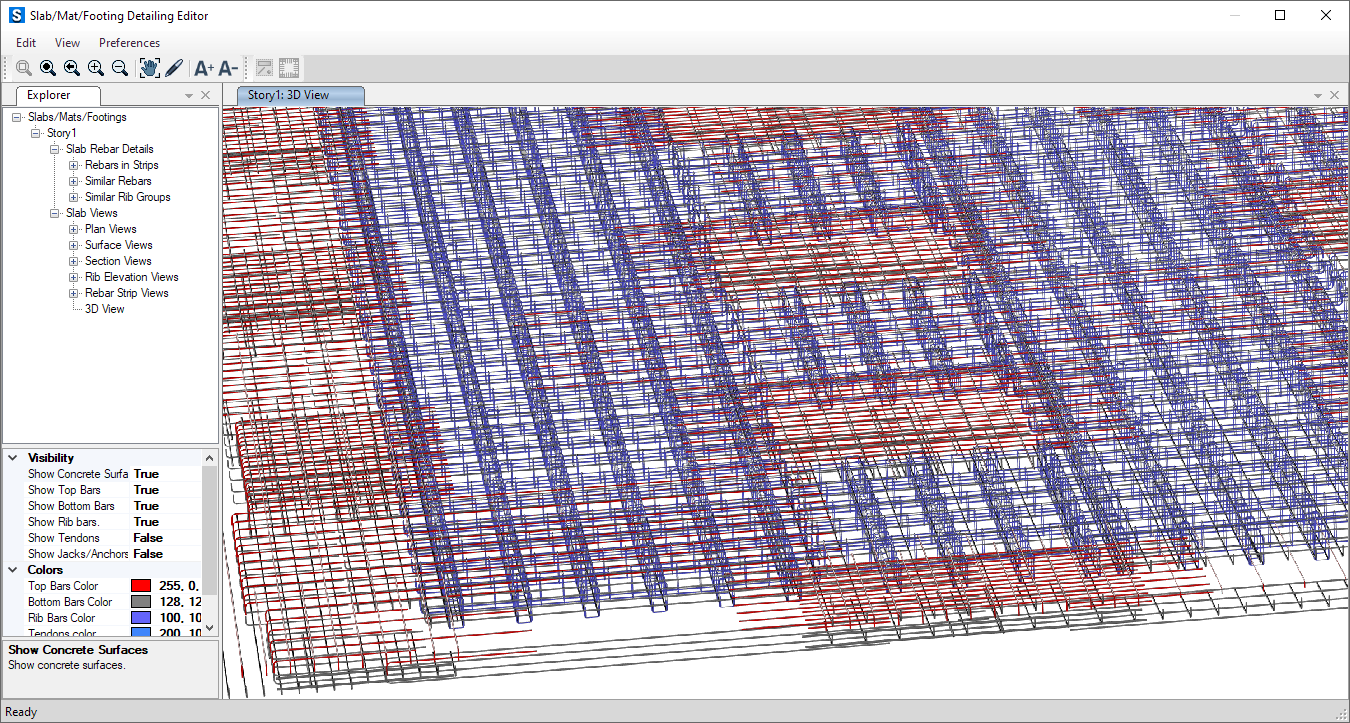

- 完善了混凝土板和梁的详图功能，增加了后张预应力（PT）钢束剖面图。这包括在板配筋的3D视图中显示钢束和张拉端，以及在梁立面图和断面图中显示钢束剖面
|
|
|
|
|
|

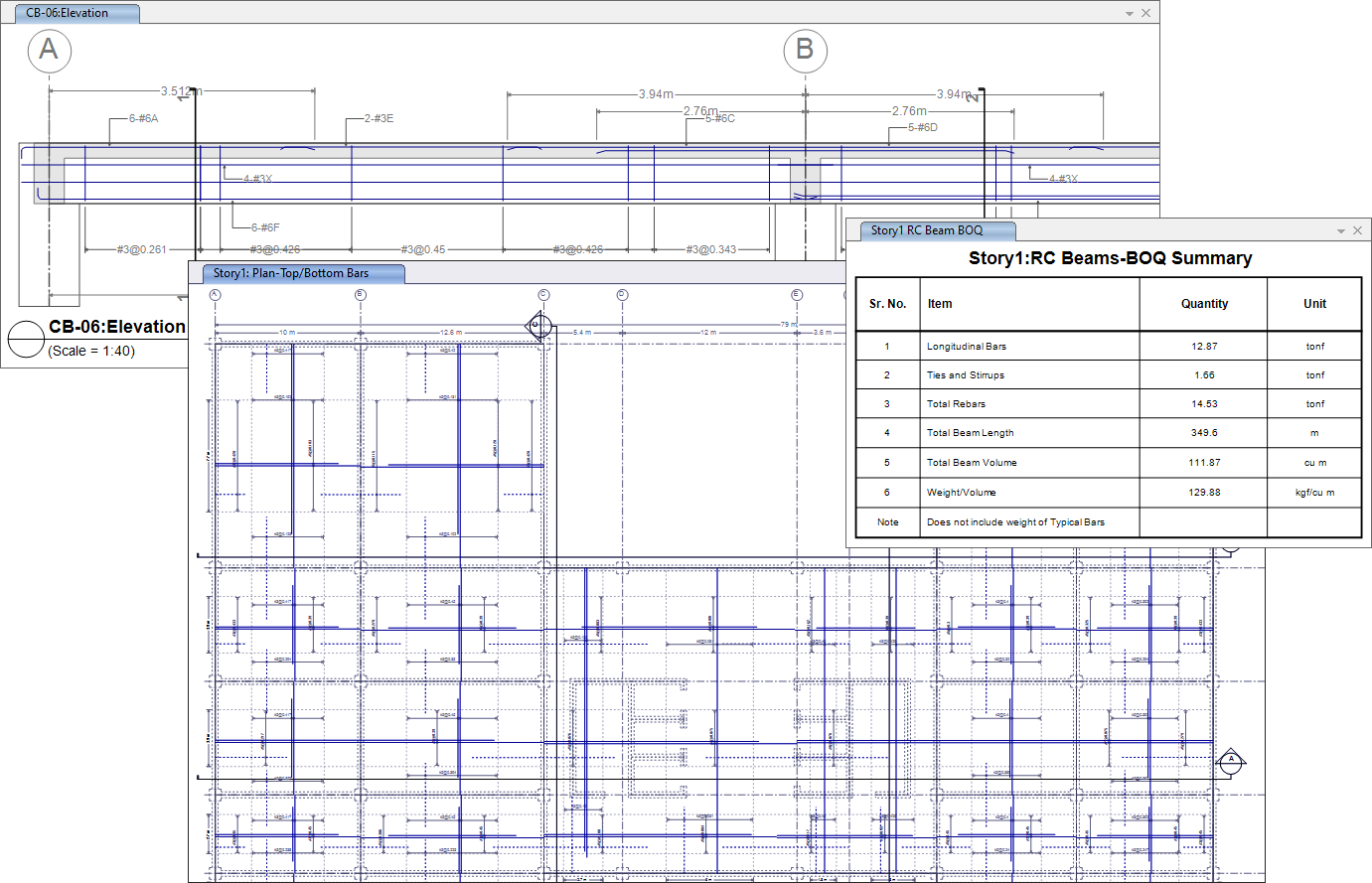

- 现在详图的工程量清单（BOQ）表包括钢梁和钢束的添加数量
- 现在通用轴网系统可用于详图的框架布局和钢筋图纸
|
|
|
- 优化了密肋板和带肋板的详图，包括小腹板宽度的密肋梁和肋梁钢筋的处理，并新增加了肋梁钢筋视图
|
|
|
|
导入与导出

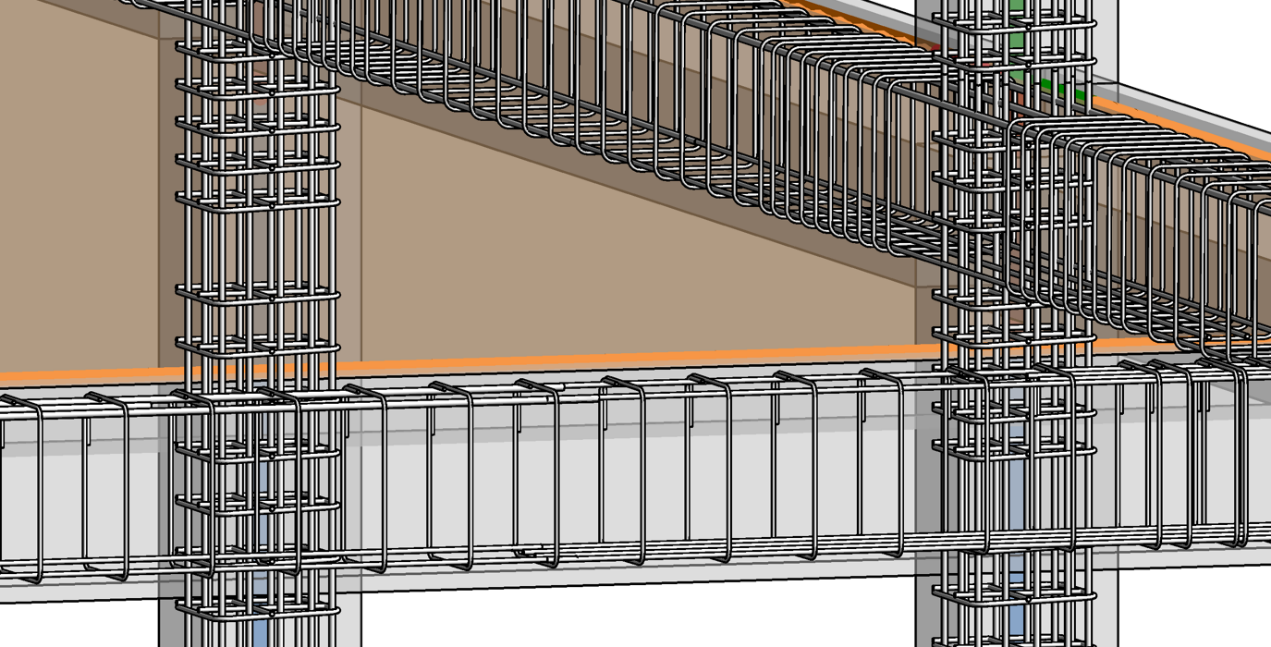

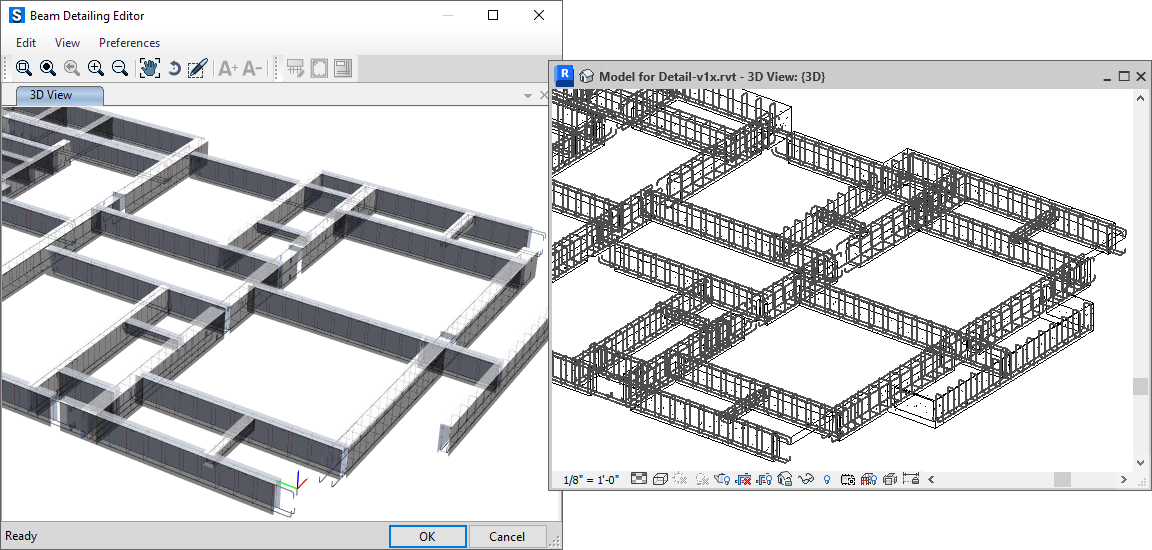

- 可以通过CSiXRevit™将板和梁钢筋详图导出到Revit®
|
|
|
|
|
|
- 可通过DXF文件导入楼板平面，提供导入节点位置的选项
|
|
|
API功能

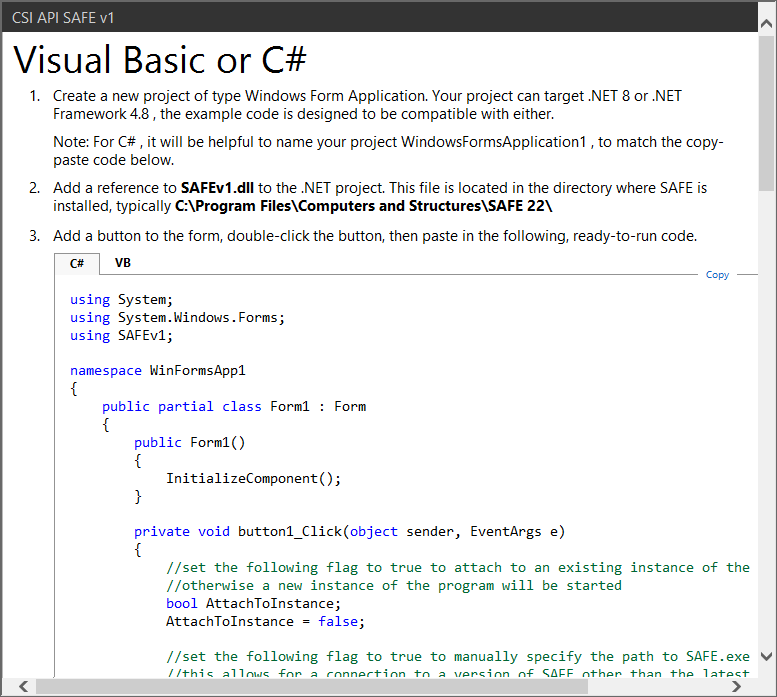

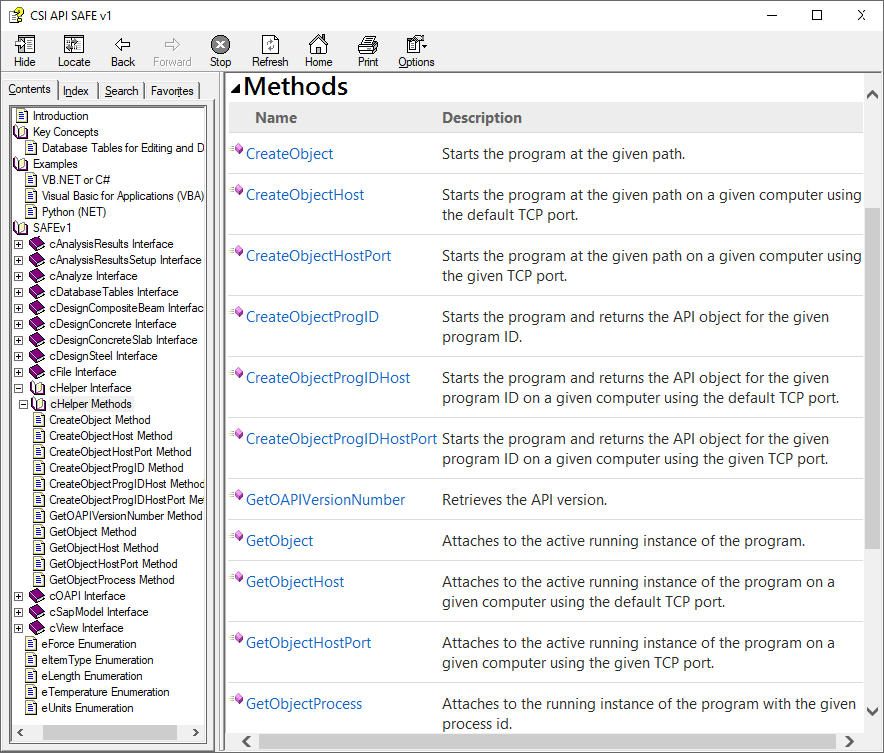

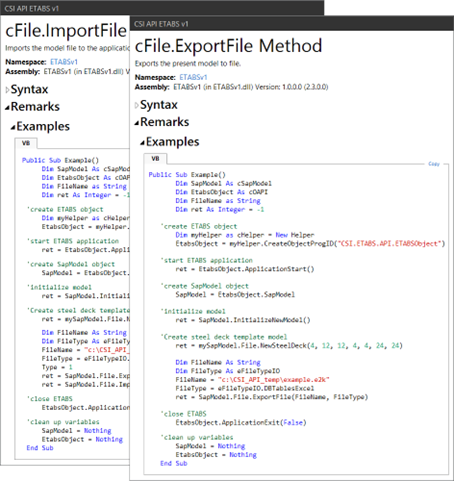

- API允许外部客户端应用程序运行SAFE或附加到现有的SAFE实例，以执行打开和保存模型、创建和修改模型、运行分析和设计以及提取结果等操作。典型应用程序包括定制模板、参数化研究和设计后处理。客户端应用程序可以用多种不同的编程语言编写，并且可以使用.NET或 COM.连接到SAFE
|
|
|
|
|
|
云许可
- SAFE v20采用云许可作为标准授权方式
- 云许可具有以下优势：
- 1. 基于云端的服务器无需用户安装；
- 2. 在公司局域网和VPN之外可访问云许可；
- 3. 不同用户间可共享许可，但无法同时访问；
- 4. 借出云许可后可离线工作。
- （传统的许可方式目前仍保留）
|
|
|
中国设计规范相关的功能改进
- 补充并改进了功能界面的汉化
- 全面更新中文技术资料，包括“SAFE主要功能和术语”、“定义SAFE工作流程”、“使用教程”、“中国规范设计技术报告”等
- 修改默认荷载组合中相关的分项系数，以满足《建筑与市政工程抗震通用规范》的要求

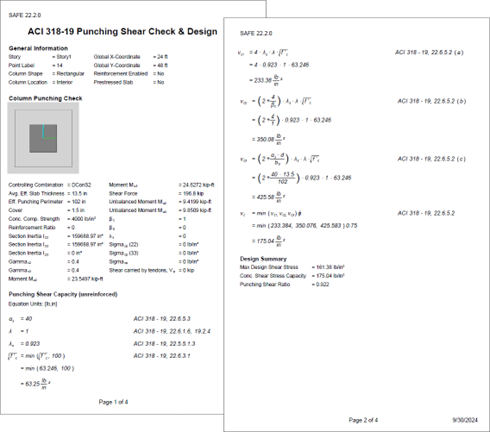

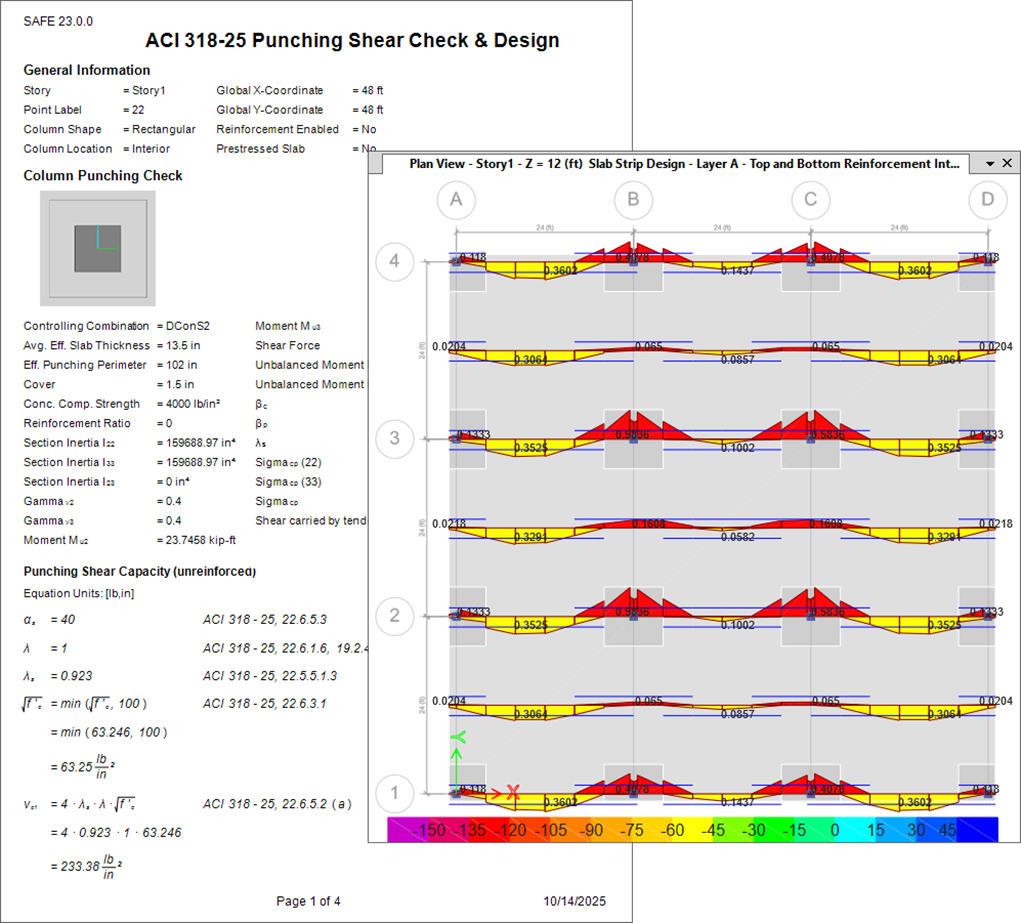

- 完善了冲切验算的过程和表达
- 修复了梁受剪承载力系数的取值问题
- 完善了默认钢绞线的材料信息
|
