IDEA 新增及改进功能

发布日期:2024年6月4日



钢结构连接方案的参数化模板

利用参数化模板设计标准节点,用户只需修改少量参数即可联动更新整个几何模型,据此可以减少80%以上的工作量。除在模板库中直接应用参数化模板外,用户还可以利用IDEA开发者模块,创建专属于个人或公司的参数化模板。

二维剖面图的优化更新

全新的二维剖面图支持用户自定义尺寸线、板件、螺栓以及焊缝的显示或隐藏,同时可以自动优化各种标注或图标的位置,防止发生重叠。

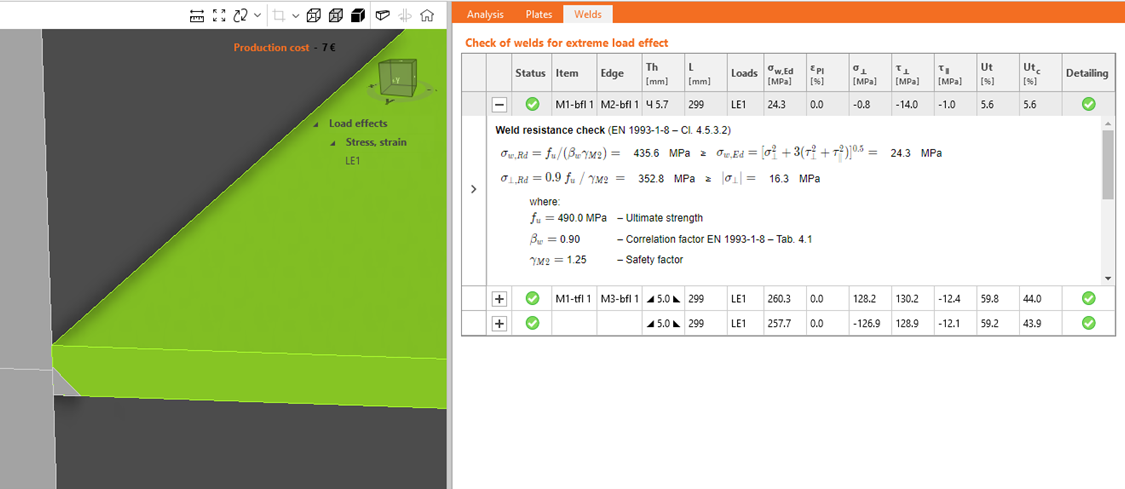

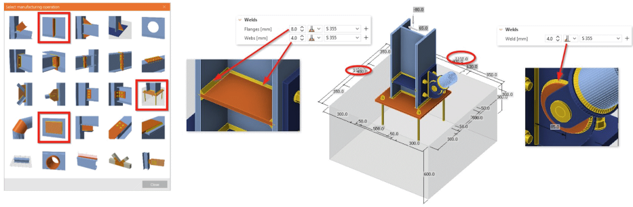

自动计算角焊缝尺寸

IDEA v24提供四种角焊缝尺寸的自动计算方法:能力评估、最小延性、等强连接和超强连接。前两种方法仅适用于欧标,能力评估方法利用大数据和机器学习自动计算焊缝尺寸,最小延性方法以防止焊缝发生脆性破坏为控制标准。

部分熔透对接焊缝(美标)

对于采用美标AISC 360设计的钢结构节点,IDEA v24中的“边-面”焊缝可选用部分熔透对接焊缝,同时根据规范条文校核焊缝承载力。

销轴连接(欧标)

IDEA v24新增常用于支撑或拉索的销轴连接,根据欧标校核抗剪、抗弯和承压承载力。

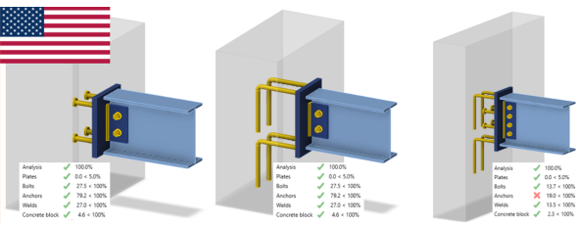

带弯钩锚栓(美标)

IDEA v24新增带弯钩的L形或J形锚栓,根据美标ACI 318校核抗拔承载力。

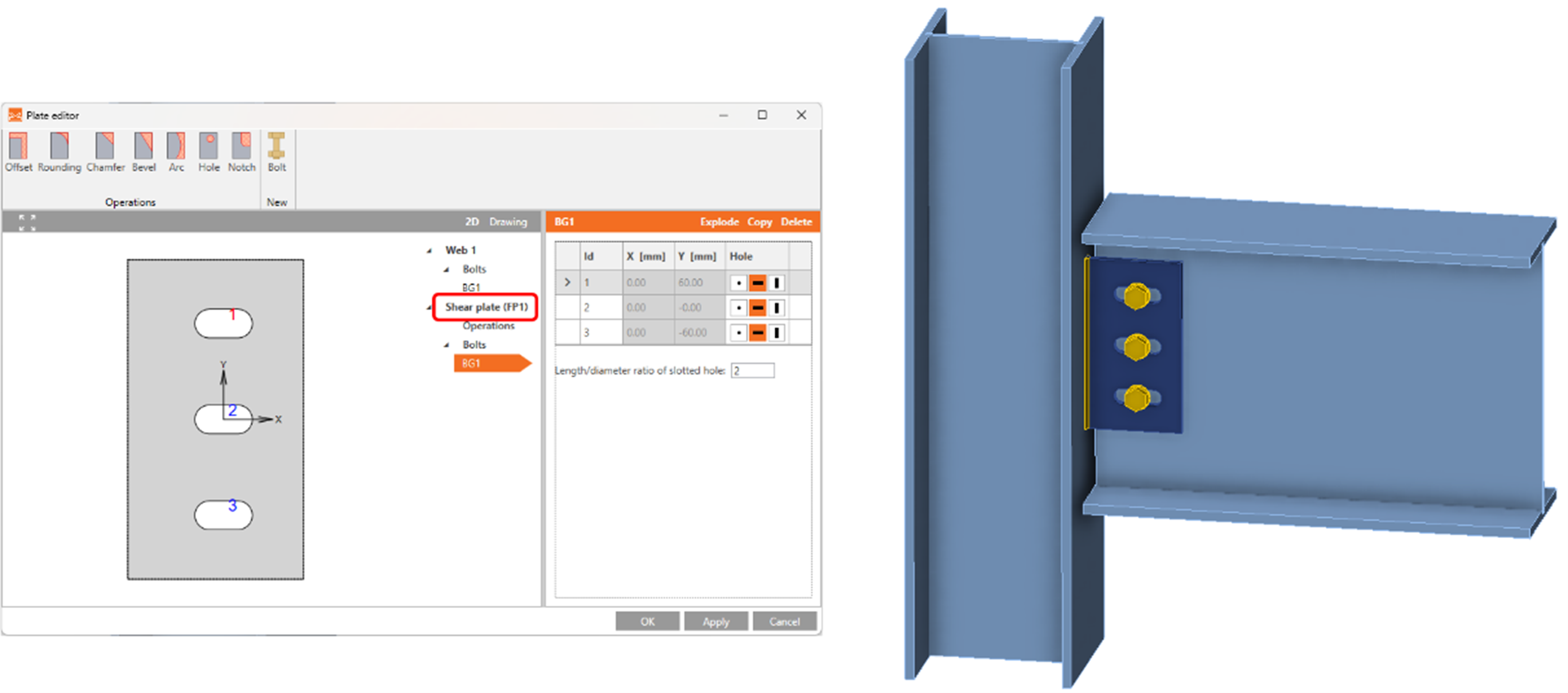

自动设计抗剪螺栓

根据用户设置的螺栓构造要求和目标承载比,IDEA v24拼接板和翼板操作可以自动设计抗剪螺栓,包括螺栓的数量、布置以及连接板的厚度和平面尺寸。

其它更新

◆ 单独设置计算报告的打印语言;

◆ 同一平面内的板件切割操作;

◆ 模板库新增更多模板和过滤选项;

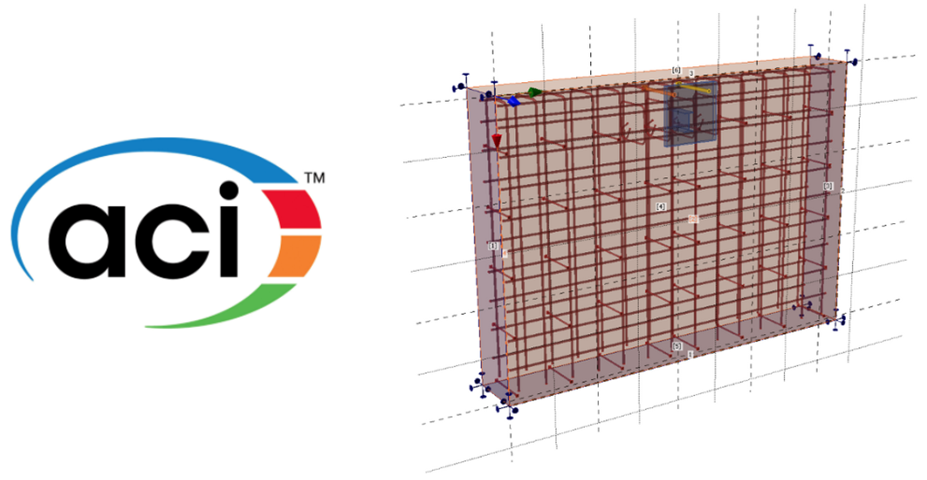

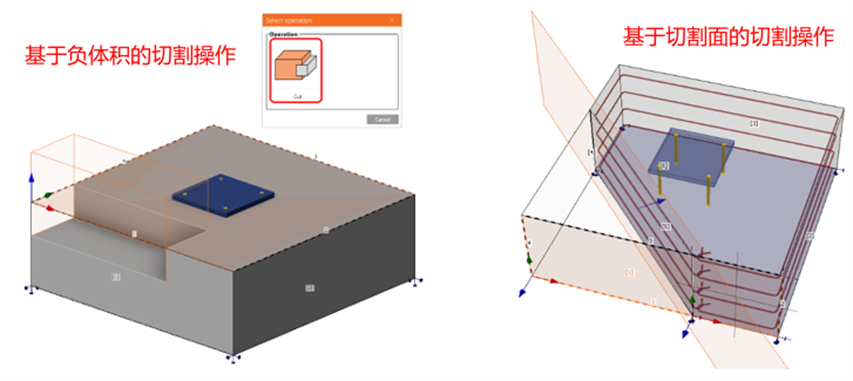

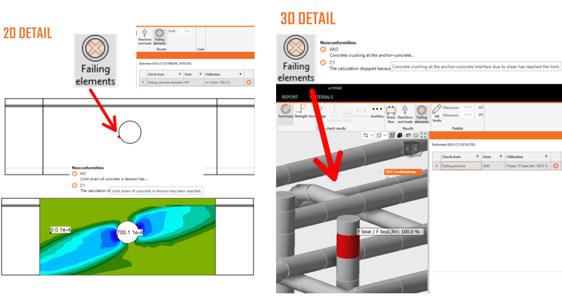

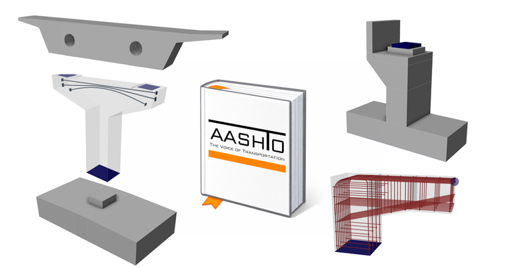

◆ 混凝土细部设计模块新增测试版3D基础和墙体;

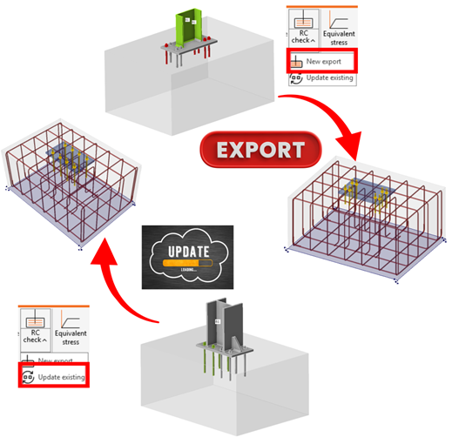

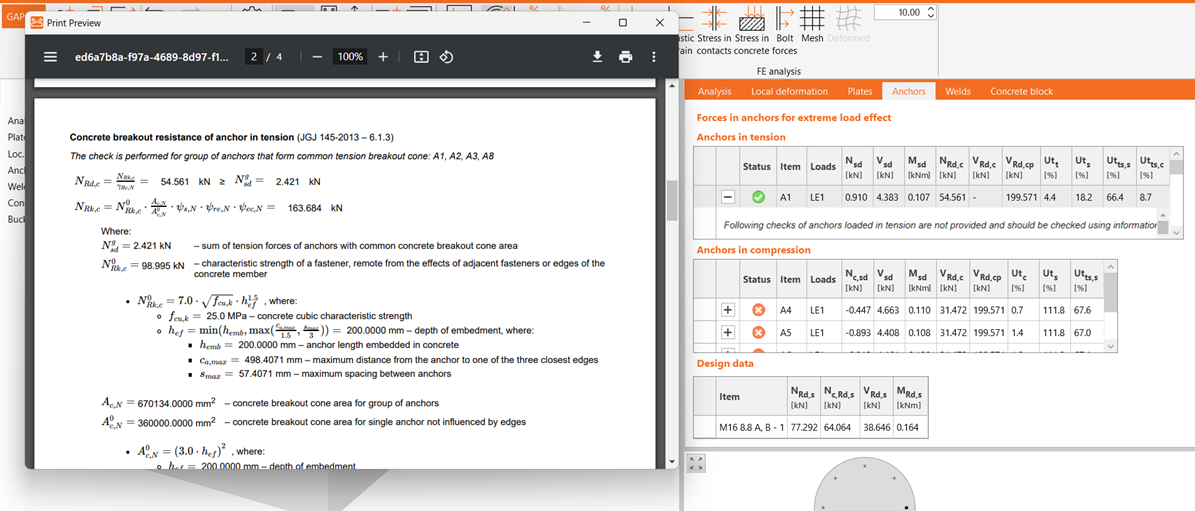

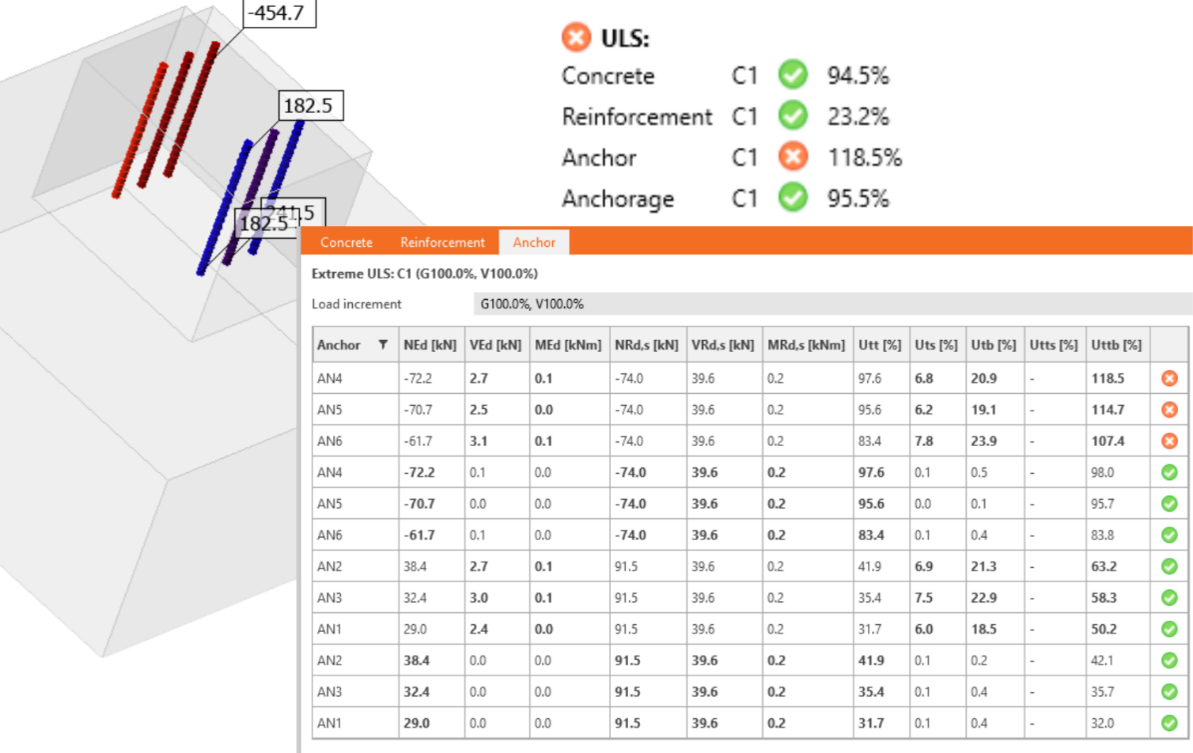

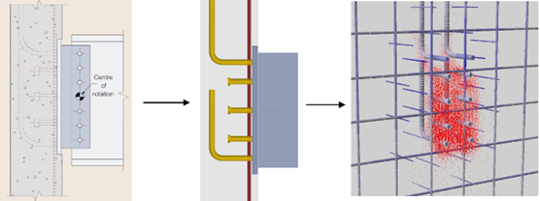

◆ 钢节点模块的柱脚混凝土基础导入混凝土细部设计模块;

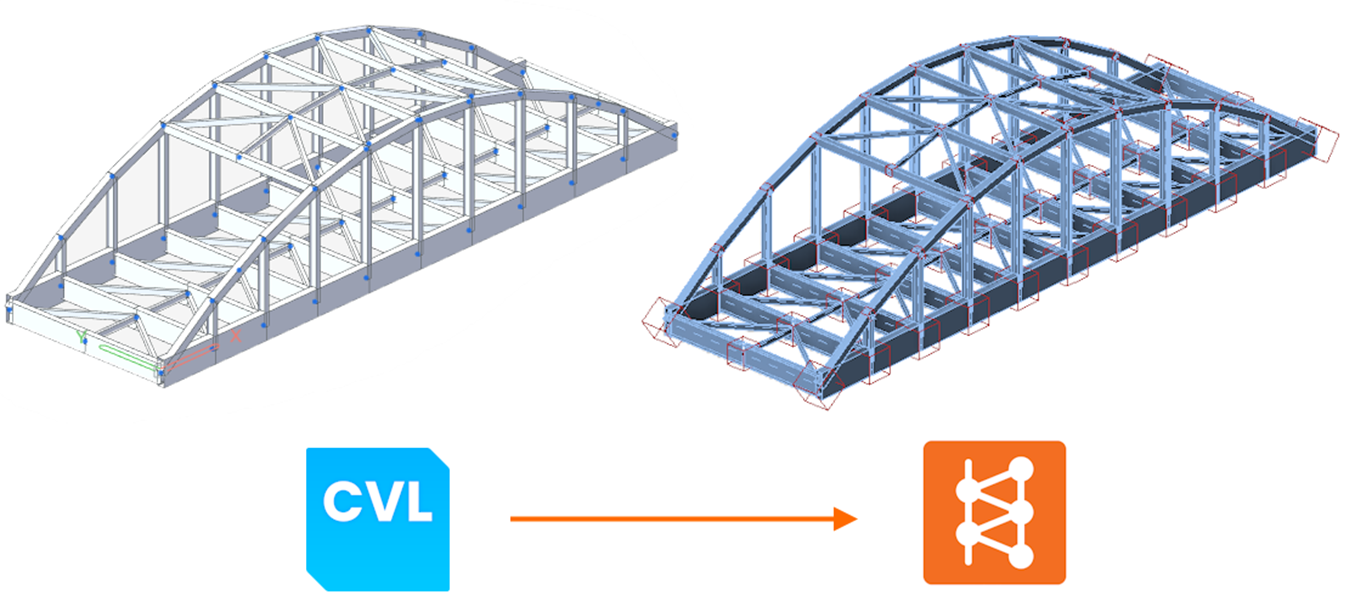

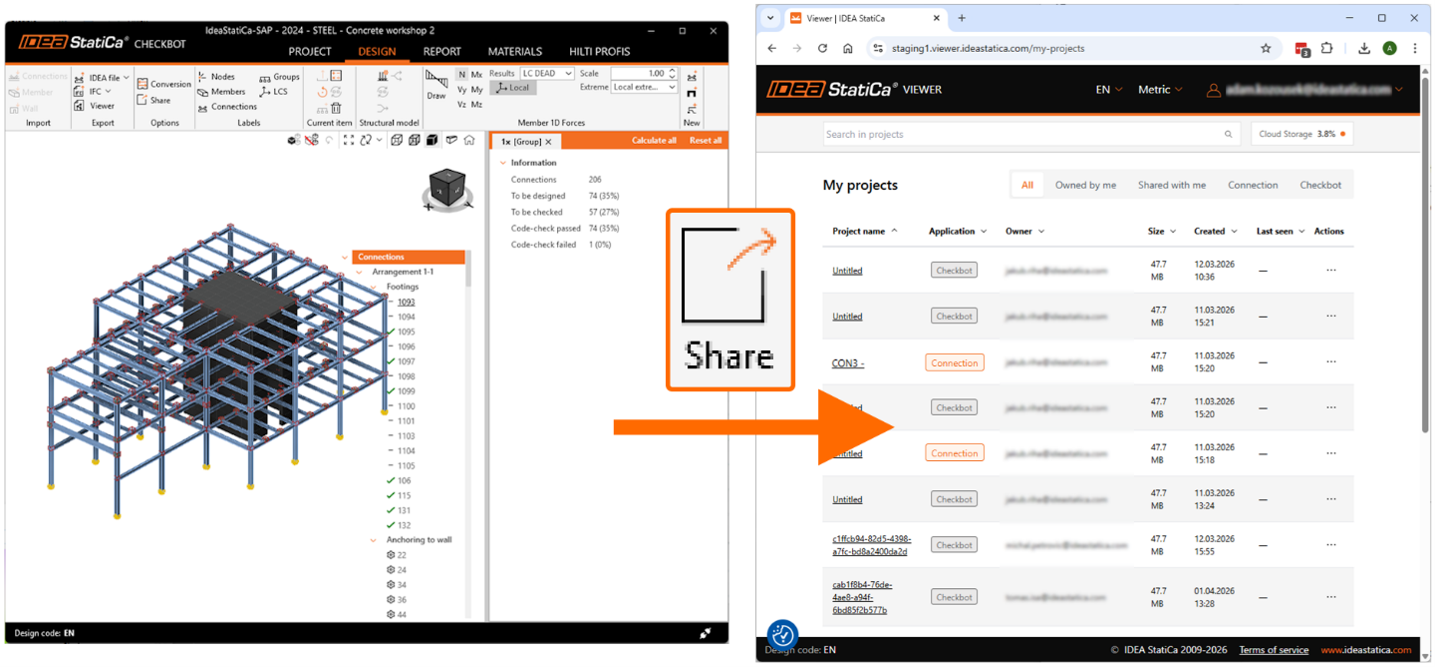

◆ Checkbot支持更多构件或节点的导入;

◆ 等等...

发布日期:2023年6月8日



焊接截面的焊缝校核

针对采用焊接截面的钢结构构件,IDEA v23支持纵向角焊缝的承载力校核。用户可根据需要定义焊缝的类型、材料和尺寸,后续可在数据表格或计算报告中查看构件纵向焊缝的应力、应变和承载比。

基于美标AISC抗震设计的预审校核(Prequalification Check)

IDEA v23支持基于美标ANSI/AISC 358-16对抗震节点的预审校核,例如:截面宽厚比限值、梁柱截面类型、螺栓等级要求。针对不同类型的抗震节点,预审校核的细节也会有所不同,例如:梁的腹板与柱的焊缝限值、“狗骨式”梁的几何尺寸要求。

锚栓弯矩的计算方法

IDEA v23采用有限元模型计算非接触底板的锚栓弯矩,以此考虑底板和锚栓的相对刚度对计算结果的影响。早期版本的IDEA采用以下左图所示的计算方法,锚栓弯矩值偏大,柱脚设计过于保守。

基于局部坐标系的工作平面

基于构件或板件的局部坐标系定义工作平面的位置和角度,可以帮助用户更快捷准确地添加各种切割操作。

优化的有限元网格划分

在IDEA v23中更新的有限元网格划分算法,可以为用户提供更规则的单元形状和更准确的计算结果。除此之外,默认的网格划分参数(如单元最小尺寸或板件单元数量)也有所变化。

更快的计算速度和结果渲染

IDEA v23在计算速度和结果渲染方面进一步加强。从内部测试结果看,计算速度平均提升35%,结果渲染提升20%到25%。

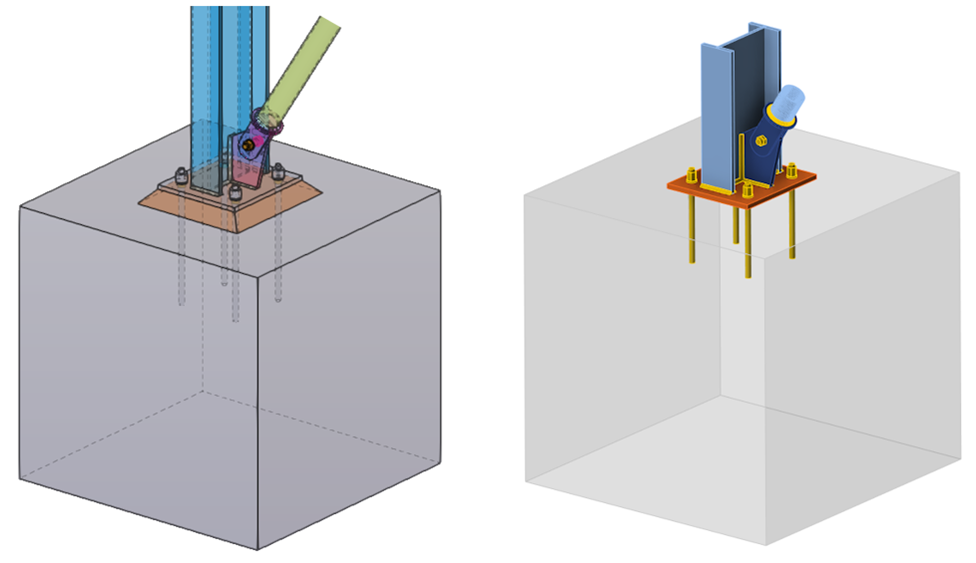

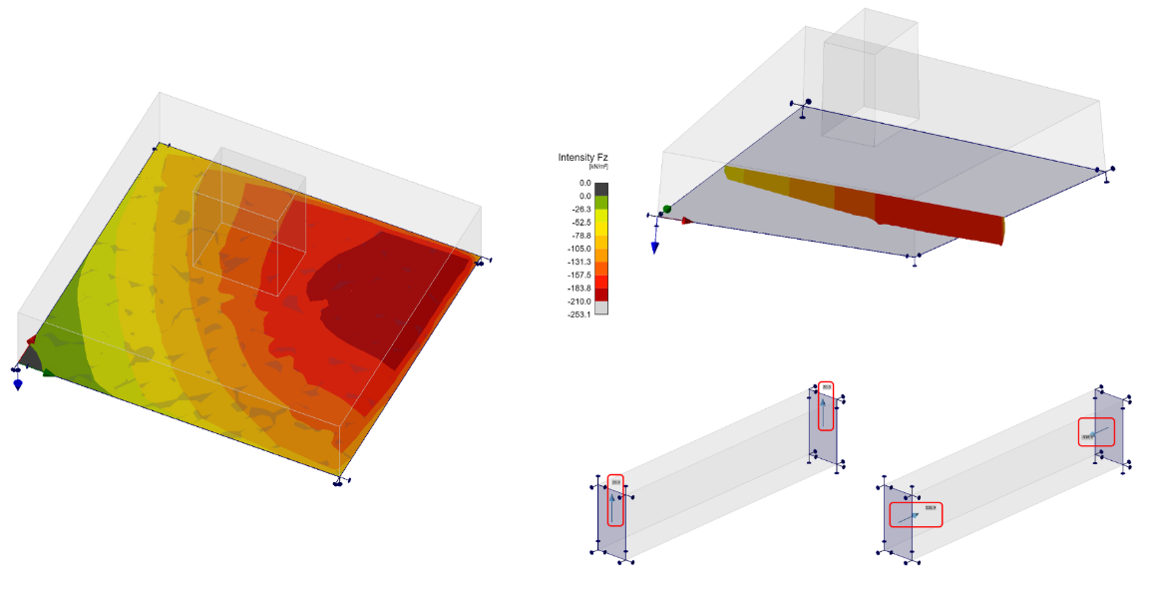

混凝土基础的计算范围

针对平面尺寸较大的混凝土基础,IDEA v23仅对底板接触的局部区域进行网格划分和接触计算,忽略非接触区域的影响。这样可以在保证计算精度的同时,大幅节省计算时间。

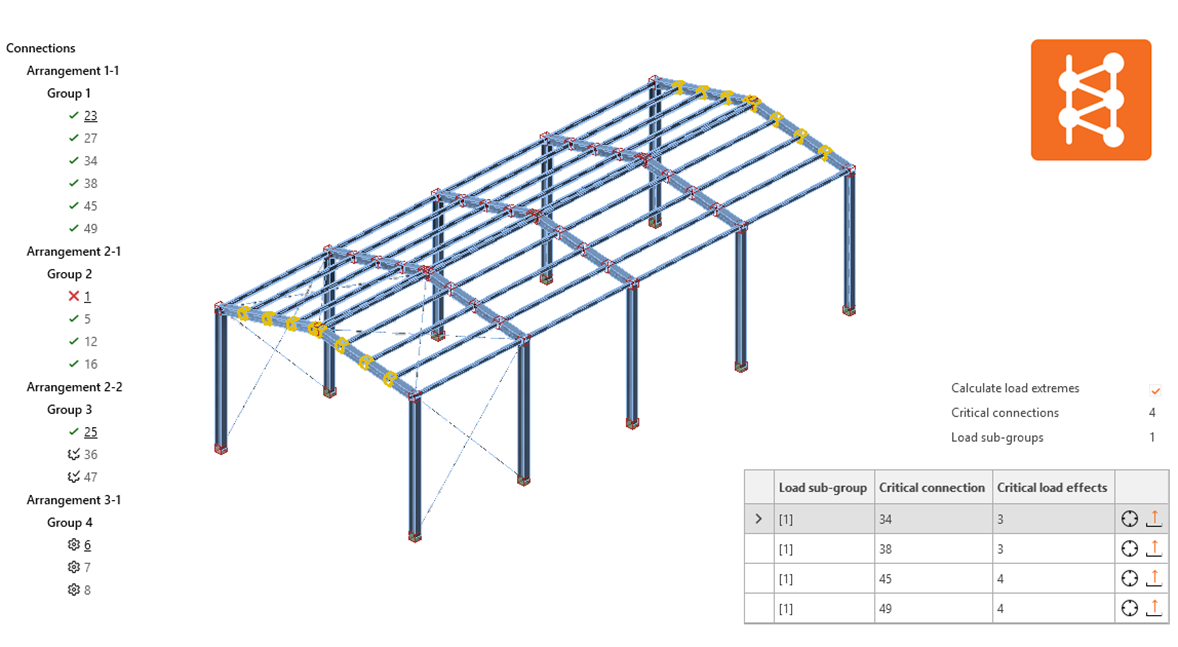

自动筛选控制组合

IDEA v23可以帮助用户从数量众多的荷载组合中筛选出起控制作用的少量荷载组合,以此在保证计算精度的前提下尽量提高计算效率。根据各个构件的内力分量,IDEA基于以下原则筛选控制组合:

每个内力分量的正负最大值:共12个;

合剪力的最大值:共1个;

合弯矩的最大值:共1个;

正应力的正负最大值:共2个;

剪应力的最大值:共1个;

总应力的最大值:共1个;

综上,理论上每个构件存在18个控制组合,交于同一节点的n个构件则有18n个控制组合。不过,考虑到荷载组合的重复性,实际计算的组合数量远远小于18n。

其它更新

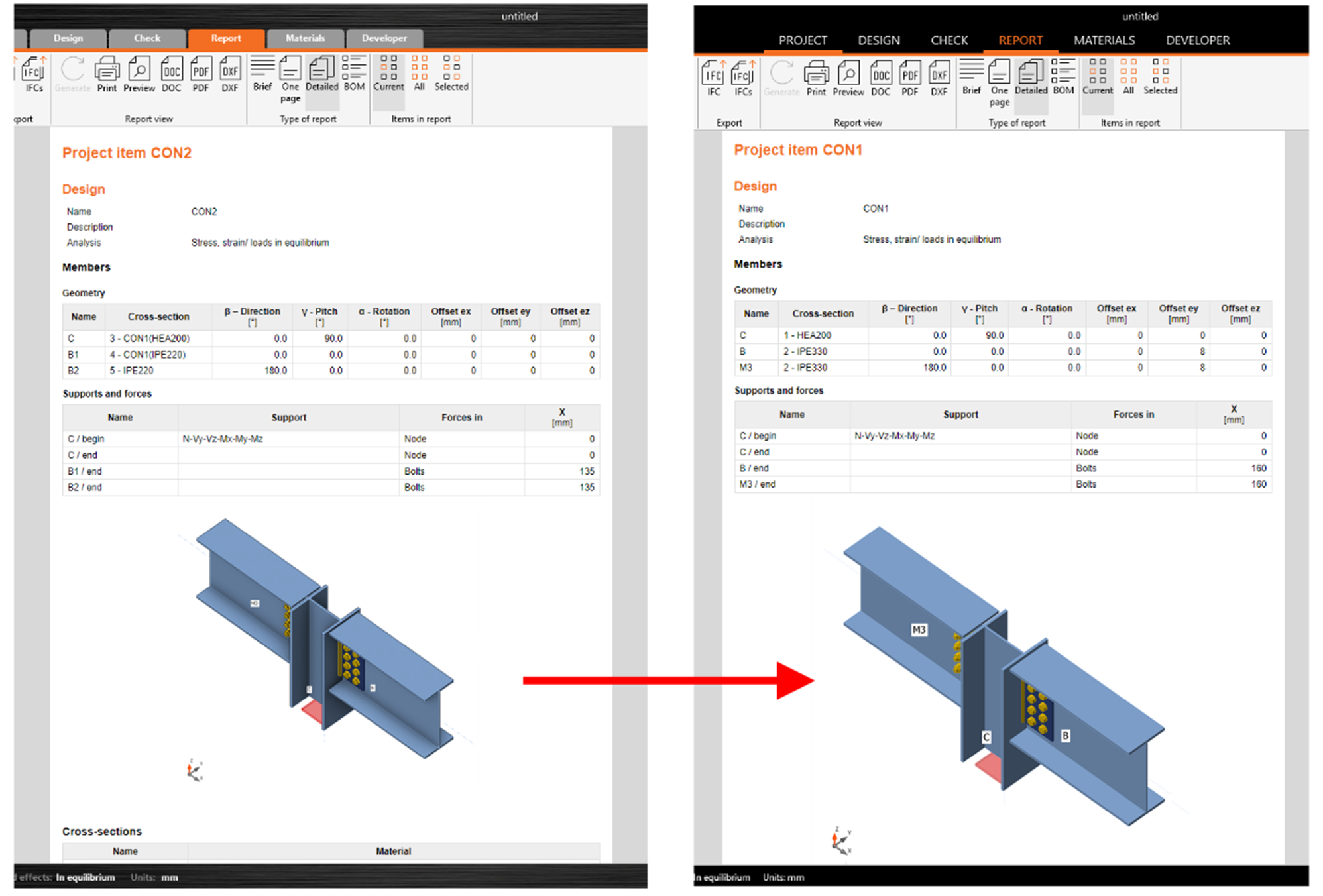

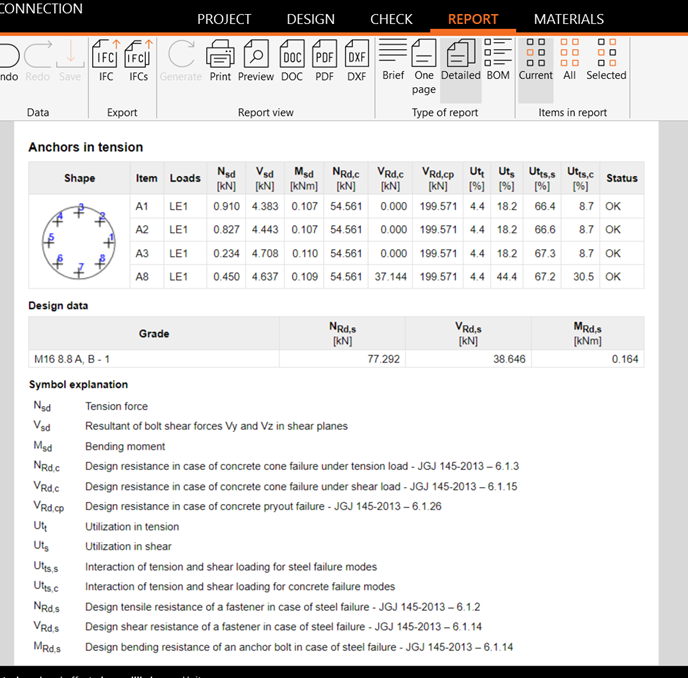

◆更加全面完整的计算报告

◆模型树中加工操作列表的自动分组

◆型钢截面库的搜索框

◆针对三维视图的更多控制选项

◆基于欧标的薄壁构件和锚栓的部分更新

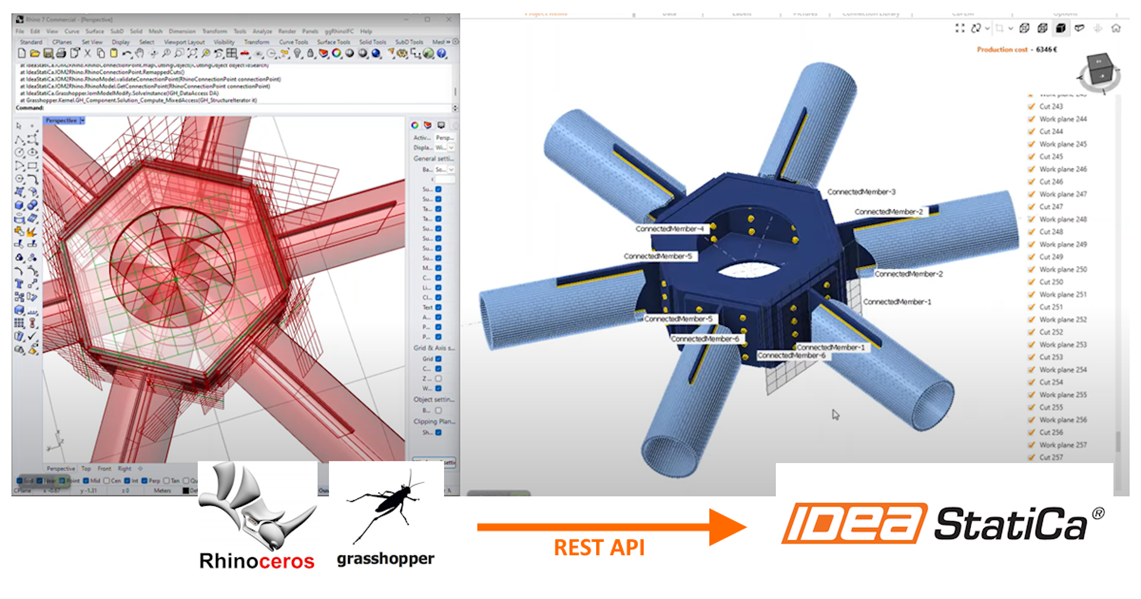

◆面向开发者的参数化设计功能

发布日期:2022年11月02日



自定义模板库

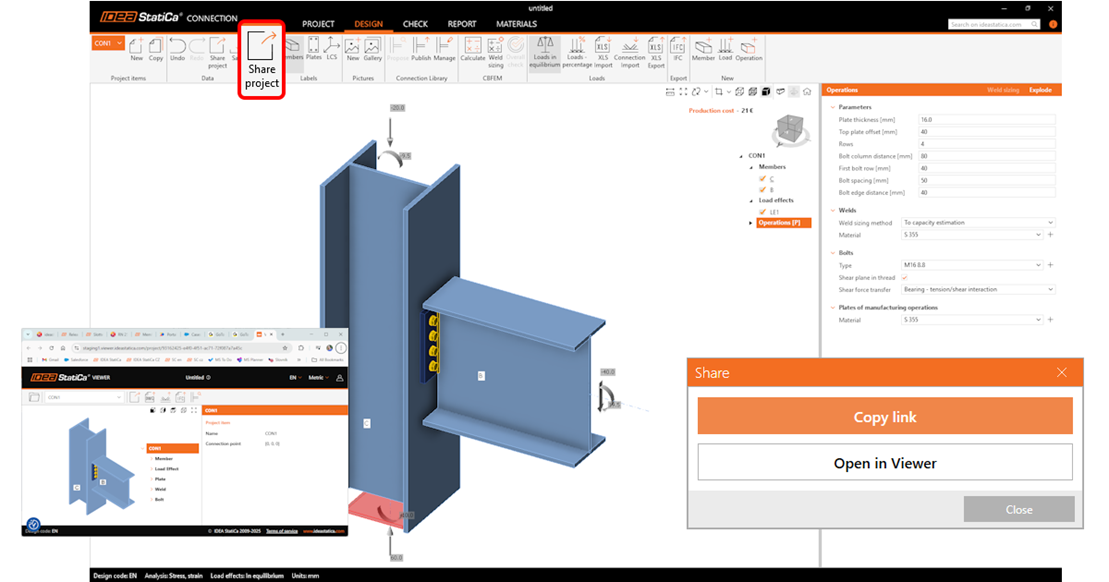

利用新增的公司级别的自定义模板库,用户可在同一个软件许可的工作环境中与其他同事共享常见的节点设计方案,大幅提高工作效率和协作水平。

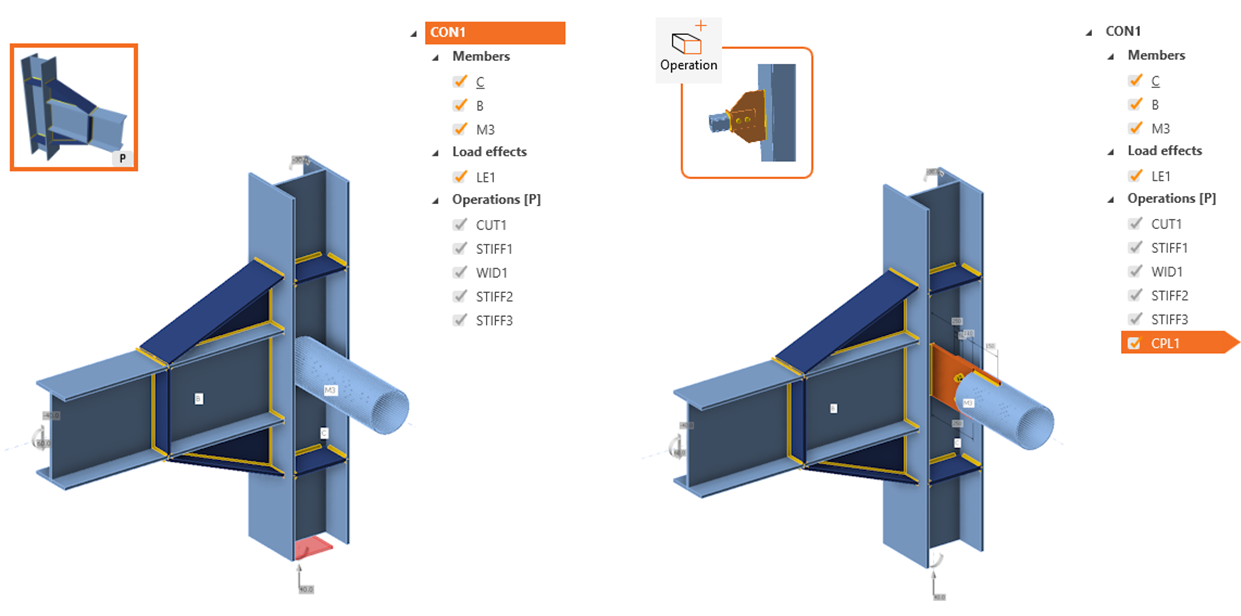

钢管贯穿操作

针对构件与圆钢管或方钢管之间的完全贯穿,新增的切割方法“表面-全部(Surface-all around)”可以更好地处理切割过程中产生的开孔和焊缝。

侧扭约束

新增的“侧扭约束”操作可用于考虑梁或檩条的侧向支撑,限制侧向扭转变形并消除非对称截面的非预期扭转。

底板的无锚栓接触

支持底板与混凝土基础之间无锚栓的纯受压接触并据此校核柱脚节点的承载力。

BIM接口

支持最新版本的SAP2000、ETABS、MIDAS、STAAD.Pro、Revit和Tekla。

合并FEA模型中的邻近节点,处理偏心连接的支撑杆件。

其它更新

◆ 钢结构节点或连接的防火设计

◆ 多层钢框架倒塌的水平拉结承载力计算

◆ 自动检查板件或焊缝的局部重叠

◆ 增强重叠或相交板件的切割操作

◆ 节点浏览器提供更多的过滤选项

◆ 重新设计更加友好的对话框界面和快捷操作

发布日期:2021年10月26日



全新的BIM接口

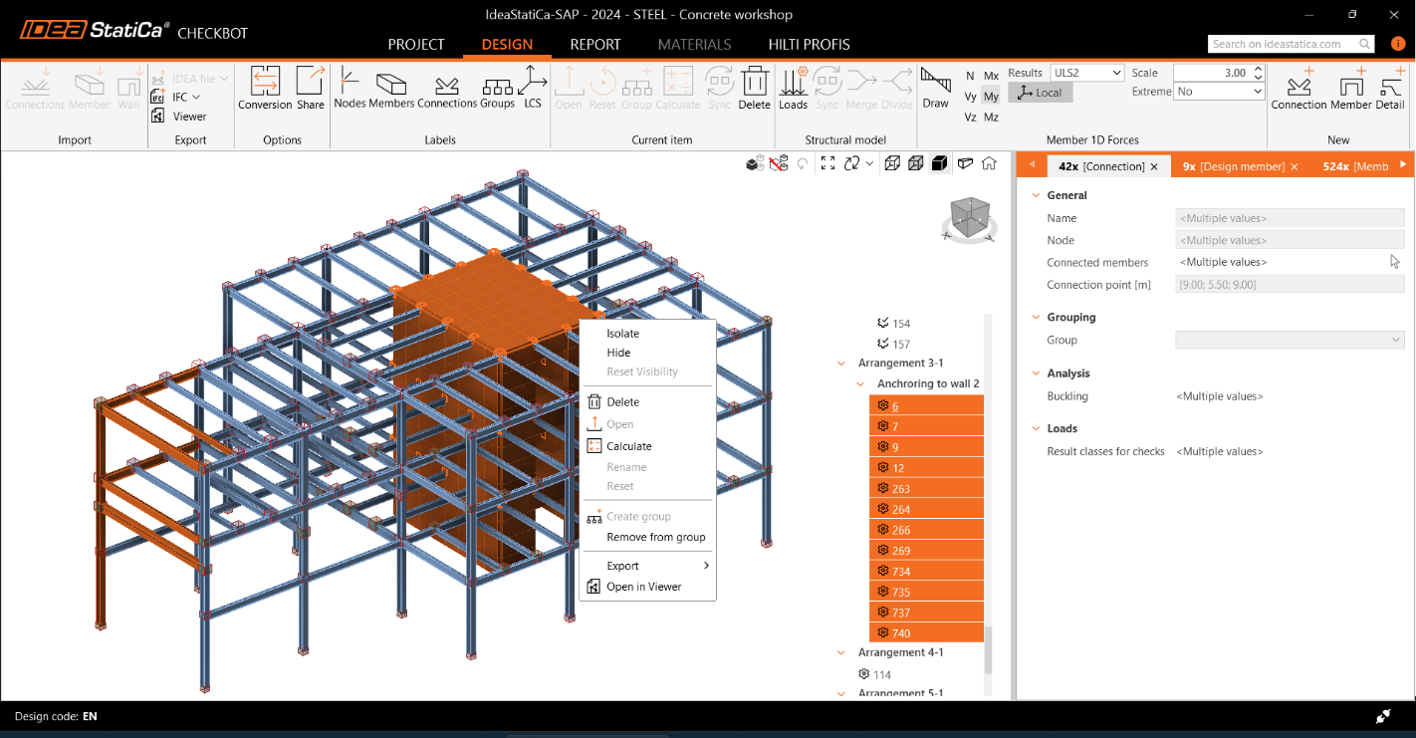

IDEA v21.1采用全新的BIM接口Checkbot取代之前的Code-Check Manager,无缝连接多款第三方的CAD/FEA软件,为全球工程师的工作效率带来更大的提升。Checkbot主要功能特点包括:

◆ 全面管理由第三方软件导入的数以百计的节点和构件

◆ 标识各个节点或构件的当前状态,如:待设计、待计算、通过/未通过校核

◆ 构件和荷载的三维可视化

◆ 材料和截面的转换表

◆ 管理荷载组合

◆ 从第三方软件中启动或作为独立应用,组合多个来源的输入数据

节点浏览器

节点浏览器可以帮助用户从节点库中快速选择和应用合适的节点设计方案,节省设计时间、提高工作效率。节点库的数据来源包括:IDEA内置节点、用户保存的节点和全球用户共享的“云端”节点。

其它更新

◆ 屈曲模态的数量可选3至30之间的任意数值,默认值为6

◆ 新增基于欧洲结构钢标准的材料数据库,如:英国工程师惯用的EN 10025-2

◆ 欧标EN和印标IS的焊缝强度取母材强度和焊材强度中的最小值

◆ 在螺栓的“剪力传递方式”中移除“承压”选项,即:必须考虑拉剪联合作用

部分用户实例展示:

超高层雨棚

钢框架

航站楼

加固改造电梯钢结构支架

电力塔架项目

发布日期:2021年5月11日



全球范围内的钢结构项目越来越复杂,工期要求越来越短,数字化转型较多年前更加全面和深入。筑信达紧跟时代步伐发布的最新版 IDEA v21.0为结构工程师、桥梁工程师以及钢结构生产厂商提供更加高效和完备的钢节点设计解决方案。同时,CiSGTCAD也筑信达发布的功能最为全面的最新版本,欢迎从事变电站构架设计的工程师共同参与交流和讨论。

CBFEM 求解器

◆ 双非线性分析的求解器效率提升近 30%

◆ 在构件端部引入缩减单元提高空心截面的计算精度

节点设计

◆ 灵活定义构件之间的相对位置

◆ 新增基于抗震设计的节点模板

◆ 自动推荐节点连接方案

◆ 新增钢结构节点高周疲劳的正应力和剪应力计算

◆ 针对加劲板、拼接板、端板以及角钢连接新增板件位置控制选项

◆ 螺栓或焊缝承载力控制的节点转动刚度

◆ 螺栓承载比的颜色标识

◆ 进一步扩展的锚栓承载力计算公式以及基于俄罗斯规范的锚栓校核

BIM 接口

◆ 支持主流 CAD/CAE 软件的最新版本

◆ 针对 Tekla、Revit 和 Advance Steel 的 CAD 插件新增批量导出、一键同步等功能

发布日期:2020年6月12日



最新版 IDEA v20 发布了!为什么 IDEA 版本号由 v10 直接变为 v20 呢?诸多的新增功能虽然不一定跨越 10 个版本,但更为直接的原因是将产品版本号与年份相挂钩。因此,2020 年,我们发布了 IDEA v20!

目前,IDEA 软件的全球客户超过 3500 多家,每月共享 4000 多个实际的工程项目。IDEA v20 版本带来了大量新增和改进功能,可以帮助结构工程师更快速更高效地完成关于钢结构节点的各项设计和校核工作。

1.在线许可

IDEA v20 采用全新的在线许可系统代替本地许可的激活方式,用户只需输入用户名和密码即可登录个人账户并激活 IDEA 软件,默认的用户名为个人邮箱地址。

2.新增功能

2.1 模型剖面视图

用户可根据需要定义任意范围和大小的剖面视图,形象直观地标识焊缝尺寸以及板件厚度。模型剖面视图既可直接打印出图,也可以插入计算报告或备份至图库。

2.2 木结构节点

支持木构件与木构件或木构件与钢构件之间的混合节点,同时新增与之相关的模型模板和加工操作,但 IDEA 并不会校核木构件。

2.3 新增超过110种模板

在几何建模向导中新增超过110种模板,进一步帮助用户高效便捷地创建复杂的钢结构节点模型。

2.4 多样的角钢连接形式

新增多种形式的角钢连接以及T形钢连接,同时可添加更灵活多变的切口类型。

2.5 全面的国际规范

支持基于印度规范和香港规范的板件、焊缝和螺栓校核,同时引入该地区常用的钢材牌号、螺栓等级以及截面类型。

2.6 完善基于欧标的锚栓校核

引入基于EN 1992-4进行锚栓校核的相关公式

2.7 板件间的接触应力

除底板与混凝土基础的接触应力外,用户也可以查看板件与板件之间的接触应力。

2.8 部分支承的柱脚节点

支持部分底板与混凝土接触的柱脚节点以及锚栓校核和混凝土校核。

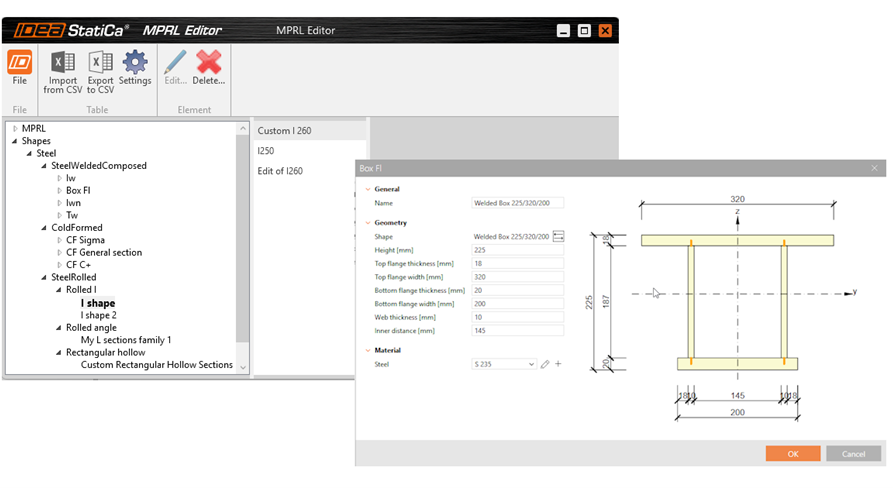

2.9 截面库收藏夹

目前,IDEA v20型钢截面库包括8个国家超过1000多种常见截面,用户可根据需要任意选用。为了便于快速定位常见截面,用户可将部分系列的截面以“☆”标识。

3.全新的BIM管理器

采用全新界面的BIM管理器支持有限元模型和CAD模型的同时导入,同时新增多个便捷工具帮助用户快速准确地导入及整合节点模型。

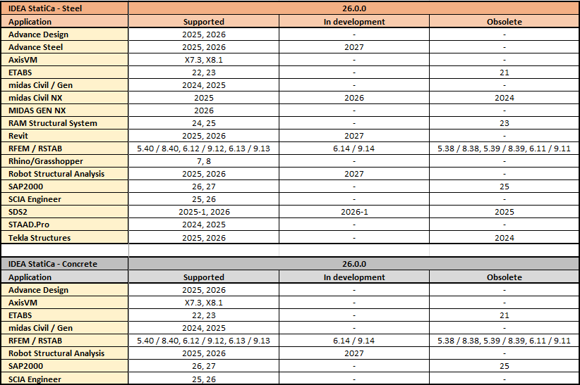

3.1 BIM接口

3.2 软件版本

4.全球客户及实例展示



伏尔塔瓦河铁路桥(捷克)


雅加达国际室内赛车场(印度尼西亚)


球形钢储罐(加拿大)


希思罗机场桥式桁架(英国)


米德兰大都会医院(英国)
