CiSDesignCenter 新增及改进功能

发布日期:2024年7月19日

功能改进

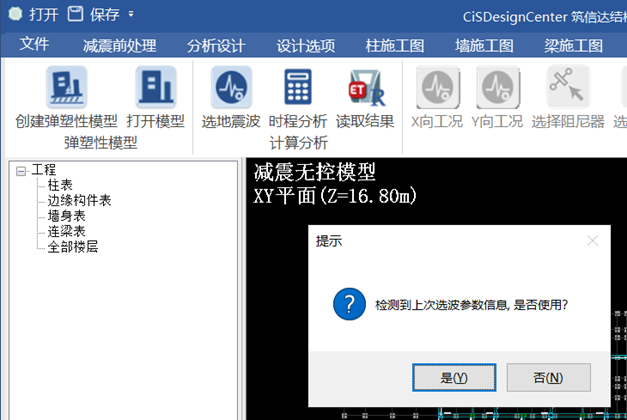

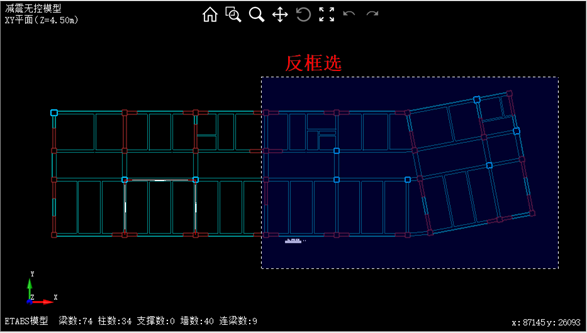

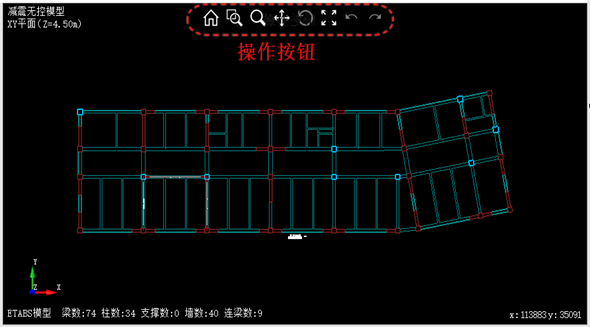

  • 新增减震模块

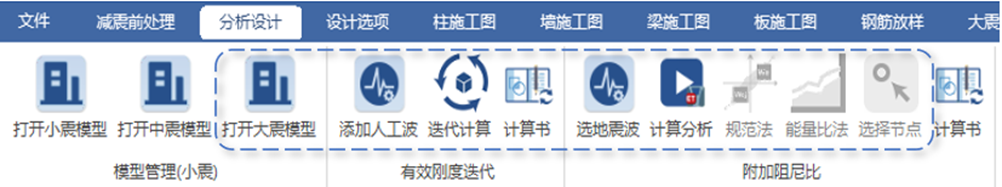

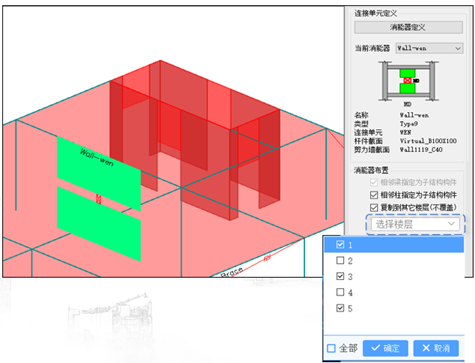

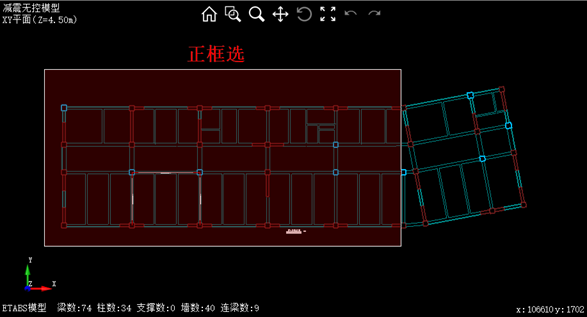

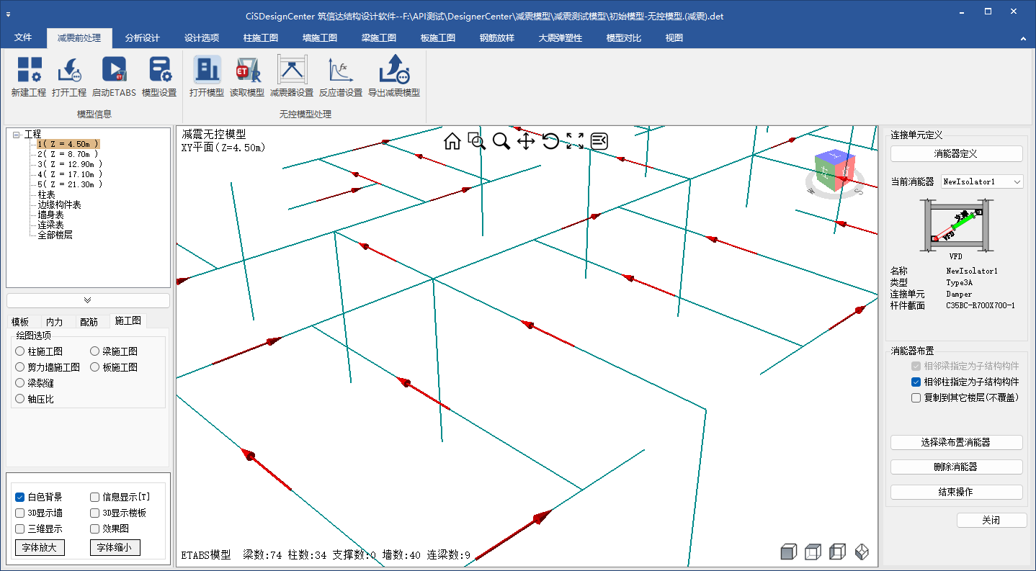

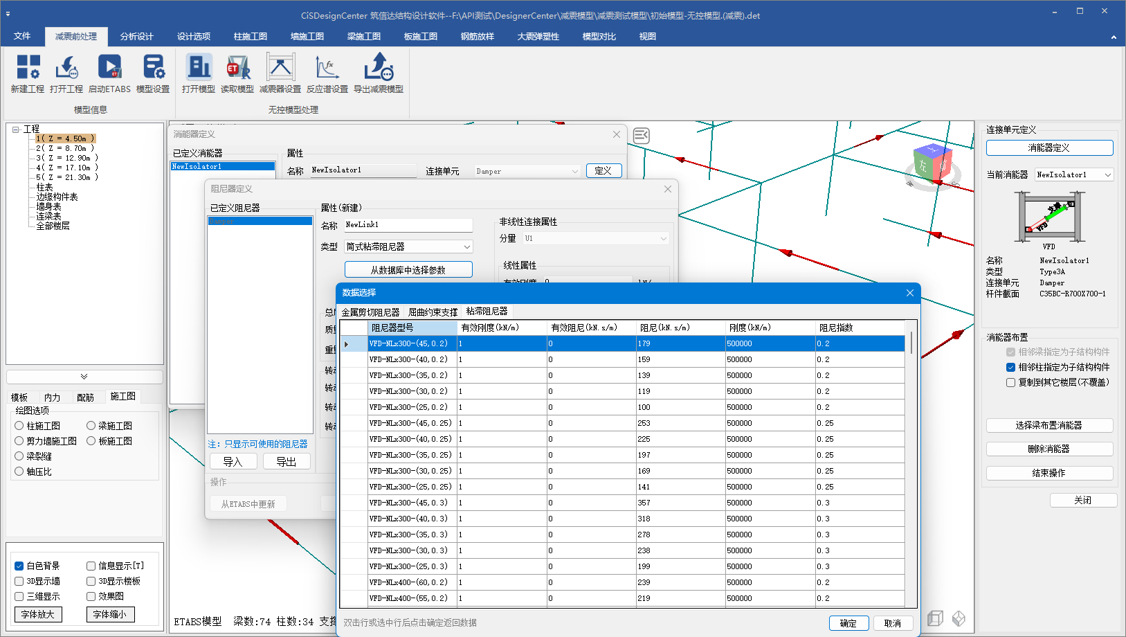

    • 参数化布置消能器

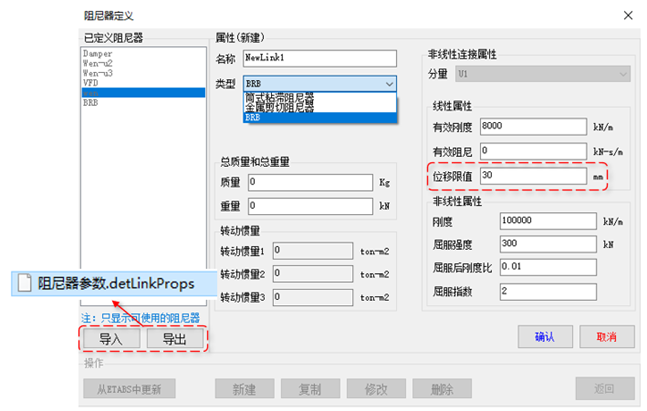

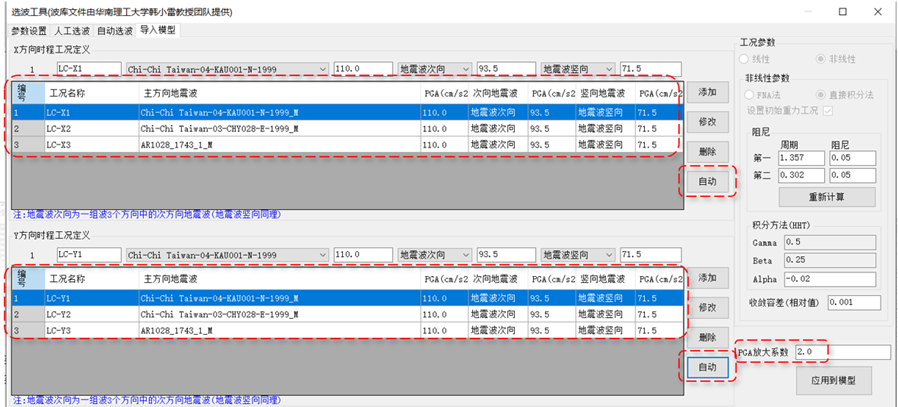

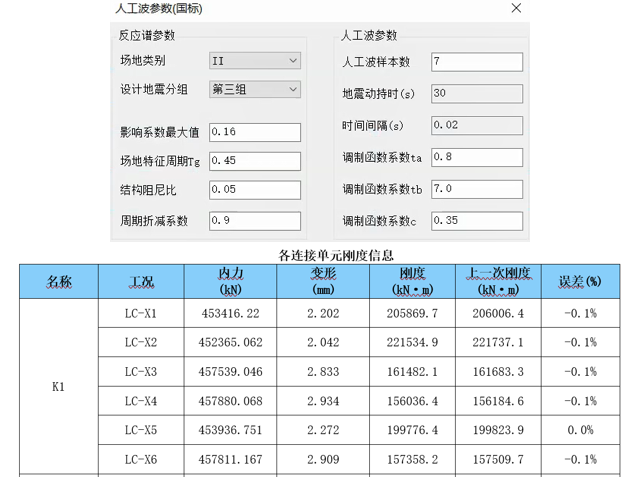

    • 可通过时程分析迭代分别确定位移型阻尼器的中震有效刚度和小震有效刚度,为后续分析提供可靠的等效刚度值

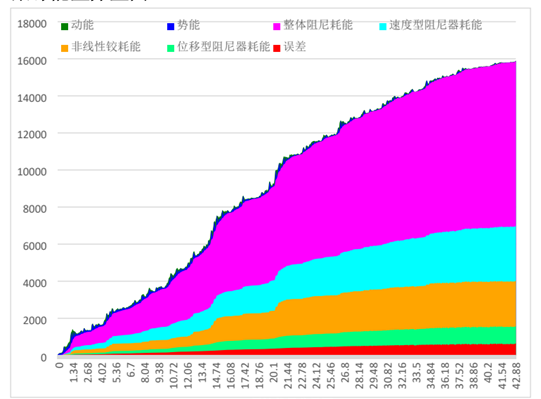

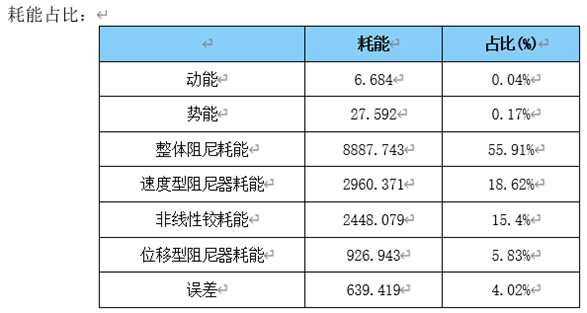

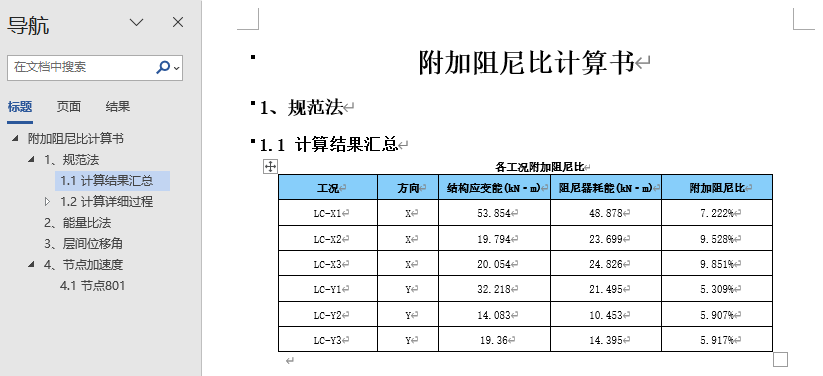

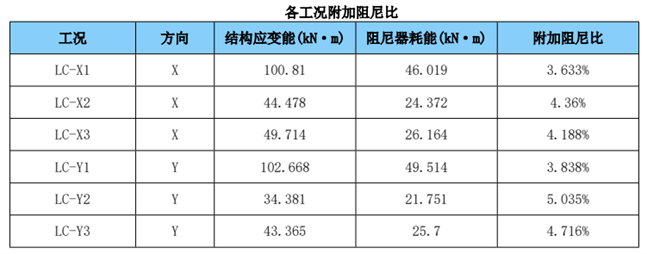

    • 基于规范法、能量比法计算消能器提供的附加阻尼比,输出减震计算报告

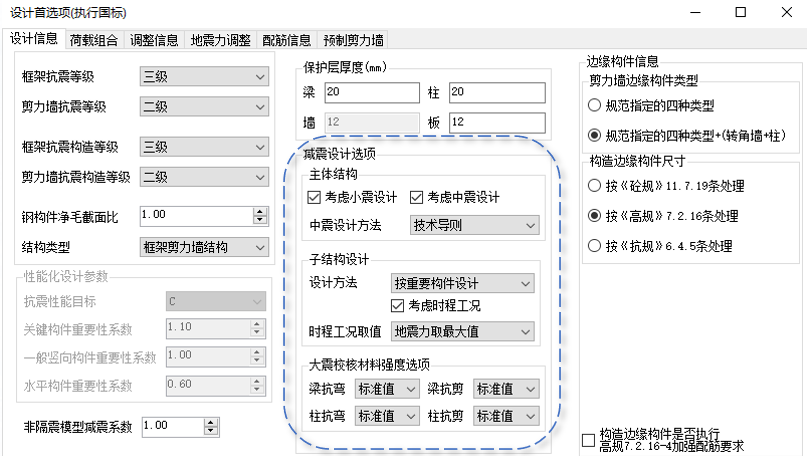

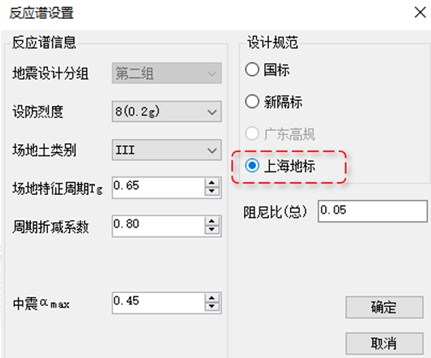

    • 兼顾北京地方标准《建筑工程减隔震技术规程》DB11/2075-2022、云南地方标准《建筑消能减震应用技术规程》DBJ 53/T-125-2012、《基于保持建筑正常使用功能的抗震技术导则》RISN-TG046-2023等多本规范,完成中、小震下主体结构和子结构的包络设计
    • 基于包络设计结果生成大震弹塑性模型,完成子结构校核,并输出减震报告。

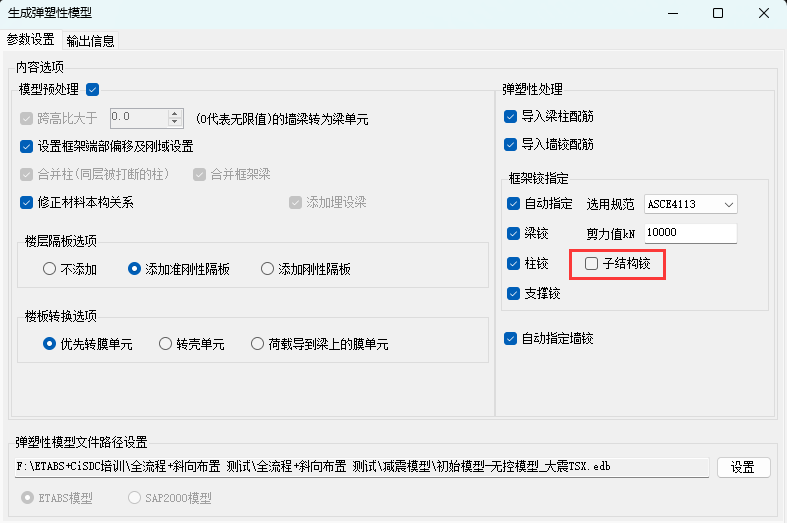

    • 可设置子结构是否布铰

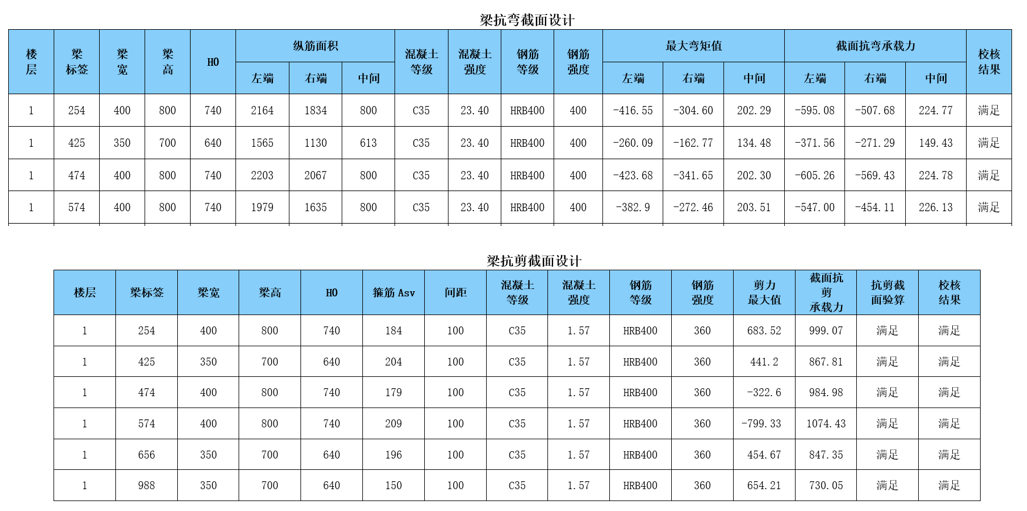

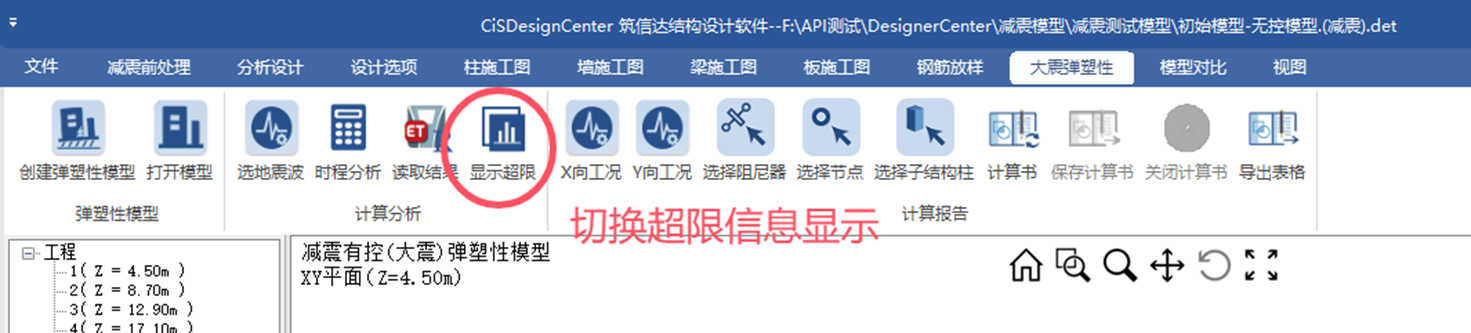

      子结构校核

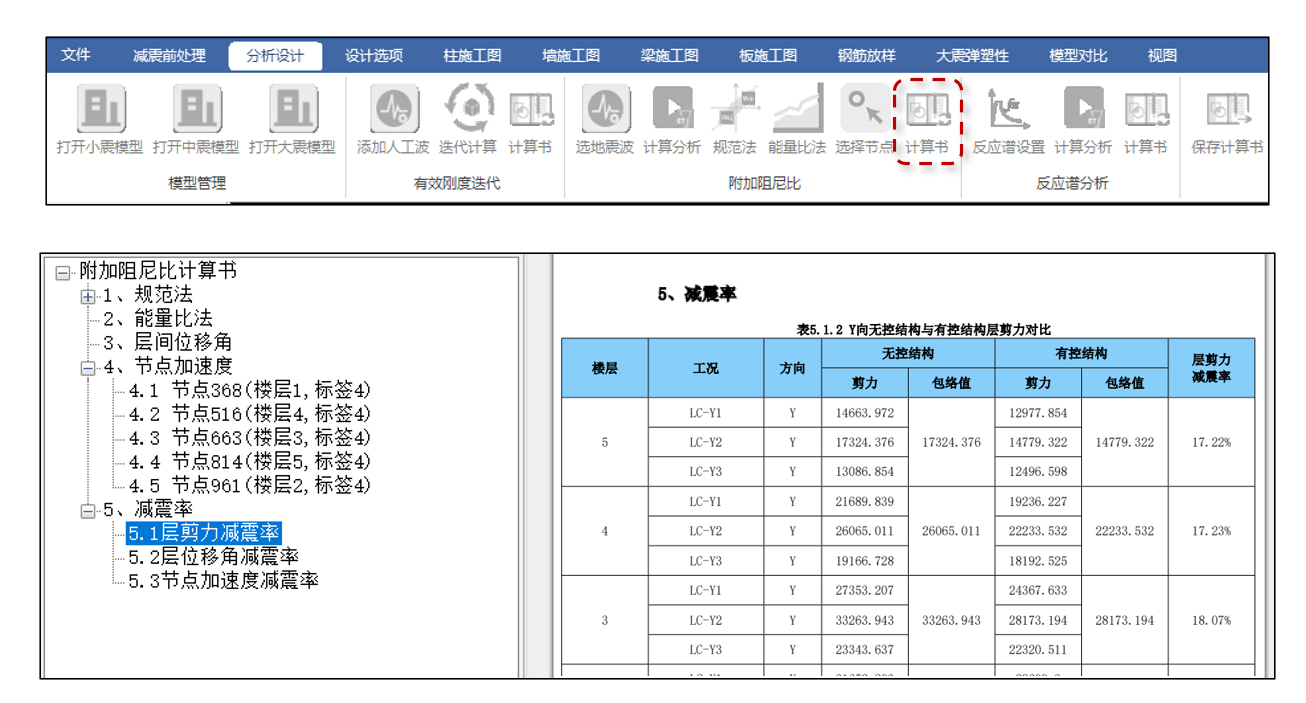

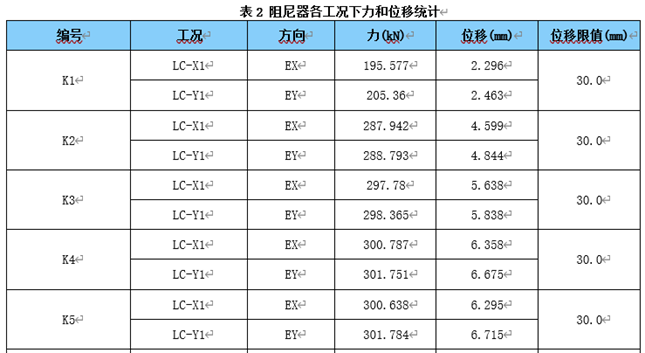

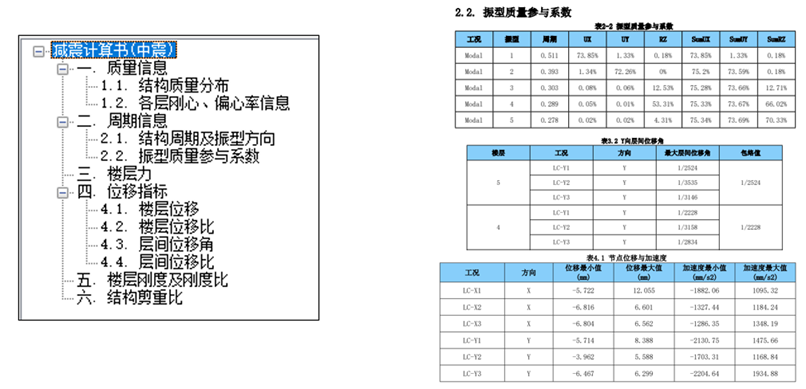

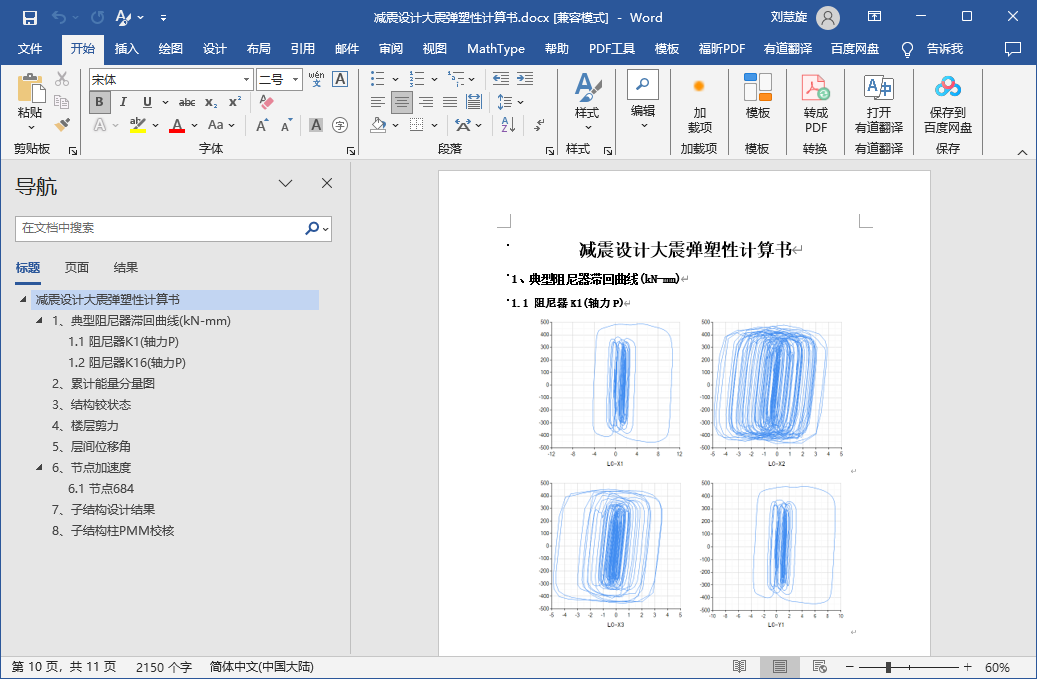

      减震报告

发布日期:2023年12月20日

功能改进

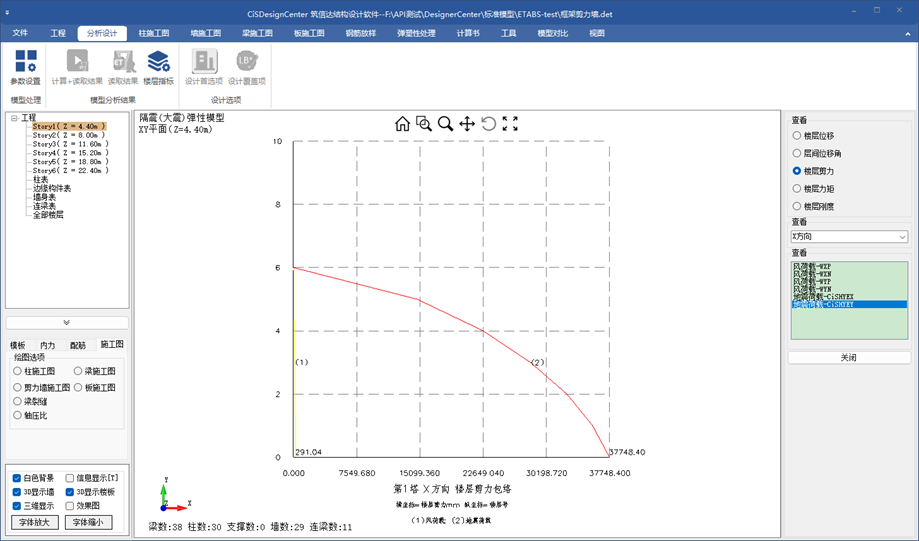

  • 隔震模块

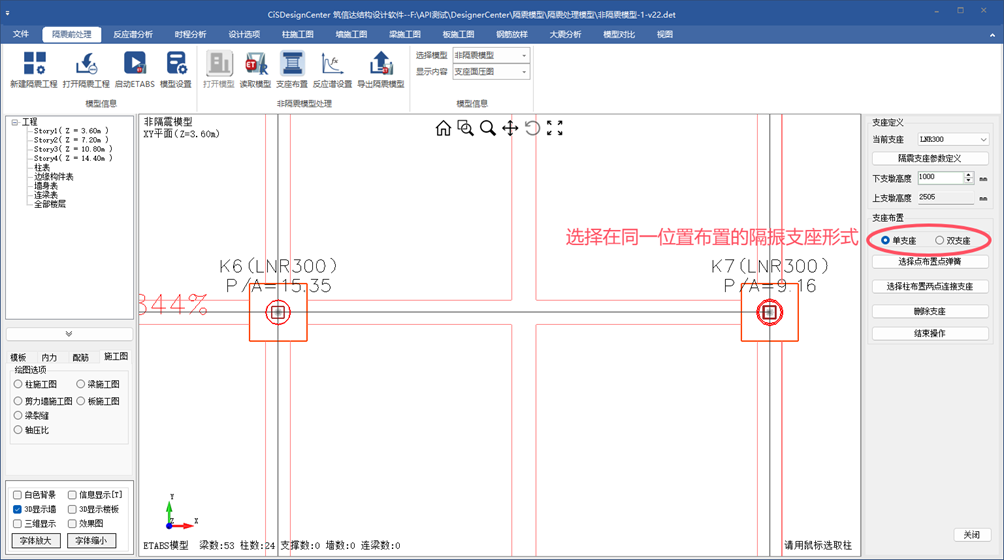

    • 新增摩擦摆和滑板支座,新版可自动完成该类支座的定义、布置、等效线性化等内容
    • 读取模型时自动完成墙梁标签的标记,完善构件设计流程
    • 优化支座显示,以颜色区分支座类型
    • 支座面压超限时将高亮显示
    • 根据《通规》,风荷载验算时分项系数调整为1.5
    • 转大震弹性模型时补充定义前置重力工况

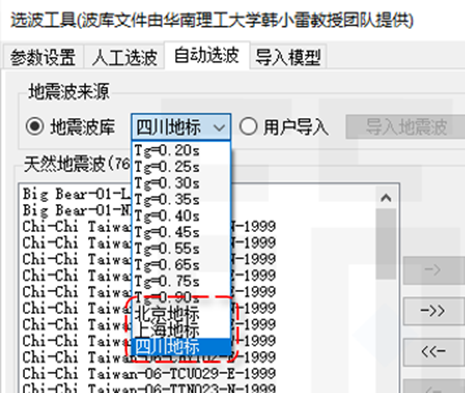

  • 选波功能
    • 新增平均谱的显示,同窗口输出平均谱与规范谱的谱值对比;
    • 导出地震波谱数据时将同步导出规范谱数据
    • 支持导出多个阻尼比下的地震波谱和规范谱
    • 人工选波时,可自定义周期点,然后对比指定周期点的谱值

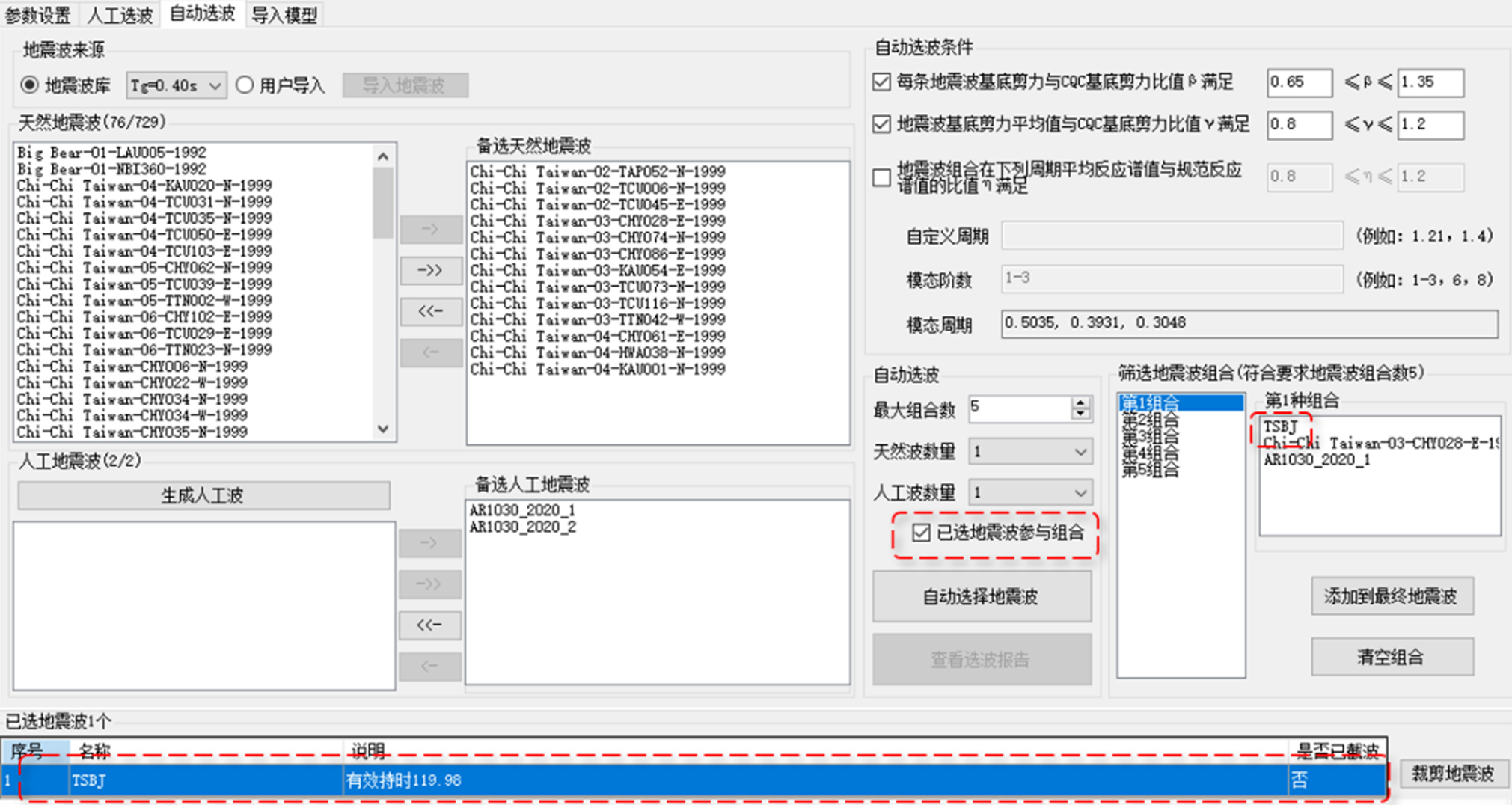

    • 优化自动选波算法,可考虑各个模态下的不同阻尼比
  • 国标模块
    • 优化det文件与ETABS模型的管理。det文件中之前保存的是ETABS模型的绝对路径,新版调整为相对路径,将det文件与ETABS模型保存在一个文件夹中,整个文件夹可以调整至任意位置,不影响模型读取
    • 更新特殊构件地震内力调整系数
    • 优化DC基于ETABS自定义组合设计构件的功能。之前程序只支持对DC默认组合考虑地震内力调整,新版支持读取ETABS自定义荷载组合后,对其考虑0.2V0、剪重比、强柱弱粱、强剪弱弯等内力调整
    • 报告书中新增钢材构件的统计
  • Bug修复
    • 修复读取YJK模型后无法正确显示“读入配筋”的问题,该问题不影响施工图绘制和弹塑性模型转换
    • 修复美标设计配筋结果读取有误的问题
    • 修复用户导入地震波无法显示的问题
    • 修复构件设计时,特殊构件地震内力调整系数有误的问题
    • 修复读取ETABS V19及之前版本时国标/广标计算书中缺少风、地震位移结果的问题
    • 修复在DC中布置层间隔震支座时上支墩高度显示有误的问题,该问题不影响支座实际布置效果
    • 修复隔震支座库中型号过多时无法完全读入DC的问题
    • 修复无法读取YJK v5.3.0结果文件的问题
    • 修复部分特殊模型在模型转换时遇到的问题

发布日期:2023年1月13日

功能改进
  • 选波工具
    • 开放反应谱规范选择选项,可以选择使用国标、广标或者新隔标进行选波
    • 调整截波功能,截波时考虑峰值持时的限值
    • 调整国标模块弹塑性选波和工具中选波的参数可以共用
    • 添加工况时开放线性模态、FNA、直接积分等工况参数
    • 添加工况支持SAP2000软件
  • 转弹塑性模型
    • 修复添加埋设梁时替换了连梁的框架截面问题
    • 修复墙铰数据不合理导致生成的e2k无法导入ETABS的问题
    • 修改减震模型中阻尼器位置墙被当成连梁处理的问题
    • 框架塑性铰根据截面类型和材料判断是否能加塑性铰并给出提示信息
    • 解决组合截面未转成SD的问题
    • 解决部分杆件没有加铰和转配筋的问题
    • 修复模型中框架梁判断错误的问题(墙中间存在节点情况)
  • 隔震处理问题修复
    • 解决只有点弹簧时CQC迭代提示没有找到非线性支座的问题
    • 解决创建隔震模型时质量源定义不对问题
    • 解决大震模型中时程工况的支座面压计算不对的问题
  • 模型转换
    • 解决SAP2000中存在多种坐标系时节点坐标读取错误的问题
    • 解决截面名称通过e2k和通过API两种方式处理结果不一致的问题

发布日期:2022年11月18日

功能改进
  • 国标补充功能
    • 国标抗震设计采用多模型方法,根据用户设置分别处理指标模型、抗风模型和抗震模型
    • 界面菜单整理,与广东高规菜单保持一致
    • 优化数据提取流程,避免重复从ETABS中读取计算结果
    • 增加了楼层力调整功能,用户可通过此功能查看各层地震力调整系数、双抗侧力调整系数、薄弱层地震力调整系数和剪重比调整系数,并可手动调整各个系数
    • 优化了设计首选项与设计覆盖项的菜单界面,增加了抗震构造等级、构件内力调整系数等选项设置
    • 改进了构件设计组合,静力组合与抗震组合分别取自抗风模型与抗震模型,增加了楼层活荷载折减系数选项
    • 改进梁端负弯矩调幅功能,用户目前可通过覆盖项设置对部分构特殊指定梁端负弯矩调幅系数
    • 增加梁弯矩包络图显示功能
    • 增加梁内力显示时的模型选择功能
    • 优化了梁柱施工图选筋功能,增加了钢筋面积调整系数设置,增加了指定最小配筋率的功能
    • 增加了地基梁施工图绘制功能
  • 减震相关功能
    • 新增了减震结构附加阻尼比计算功能,可实现规范法、能量比法以及类比法三种方式,用户可在国标模块的工具菜单中,使用此功能
  • 模型转换
    • 优化楼层较多时转换慢的问题
    • 修复导入SAP2000模型楼层划分错误的问题
    • 修复YJK墙开洞数据处理不正确的问题
    • 修复读取ETABS模型后隔震层连接单元的楼层错误问题
  • 隔震相关功能
    • 用户使用随机模拟法时,新增提取任意构件的平均内力以及连接单元的变形功能
    • 选波工具:新增查看地震波的伪加速度谱和伪速度谱,以及查看多个阻尼比下的反应谱功能;新增查看多条地震波平均反应谱功能;新增数据导出功能

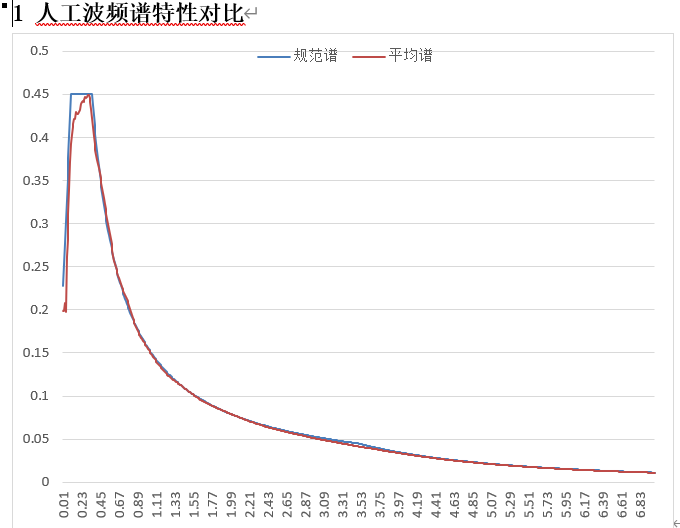

    • 优化了人工波的生成,使其具有足够的有效持时,并且与反应谱的匹配程度更高

发布日期:2022年05月31日

功能改进
  • 新增功能
    • 选波模块增加地震波裁剪功能

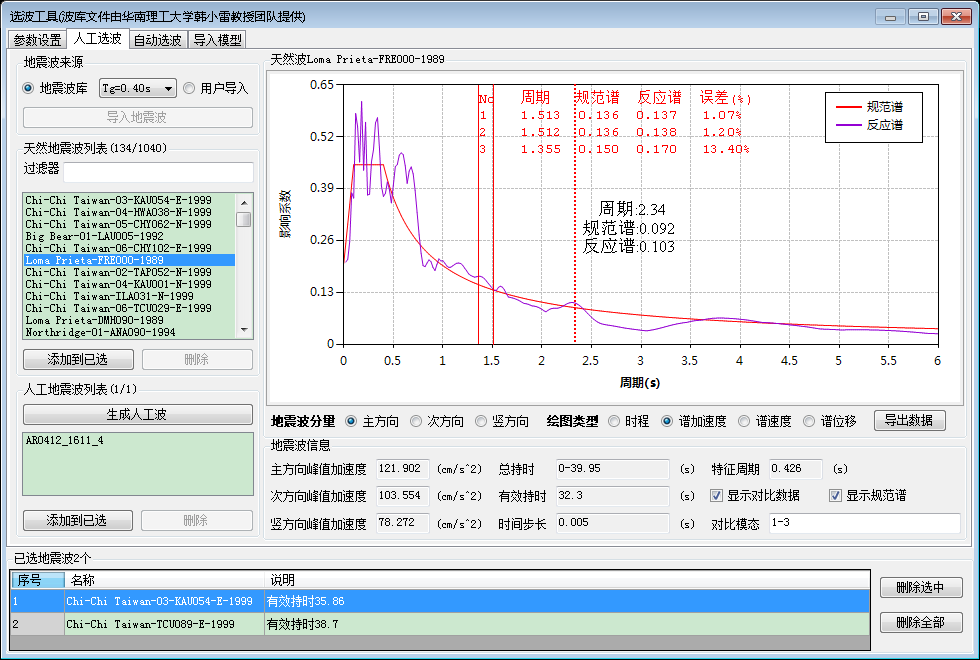

    • 图1 可视化选波功能

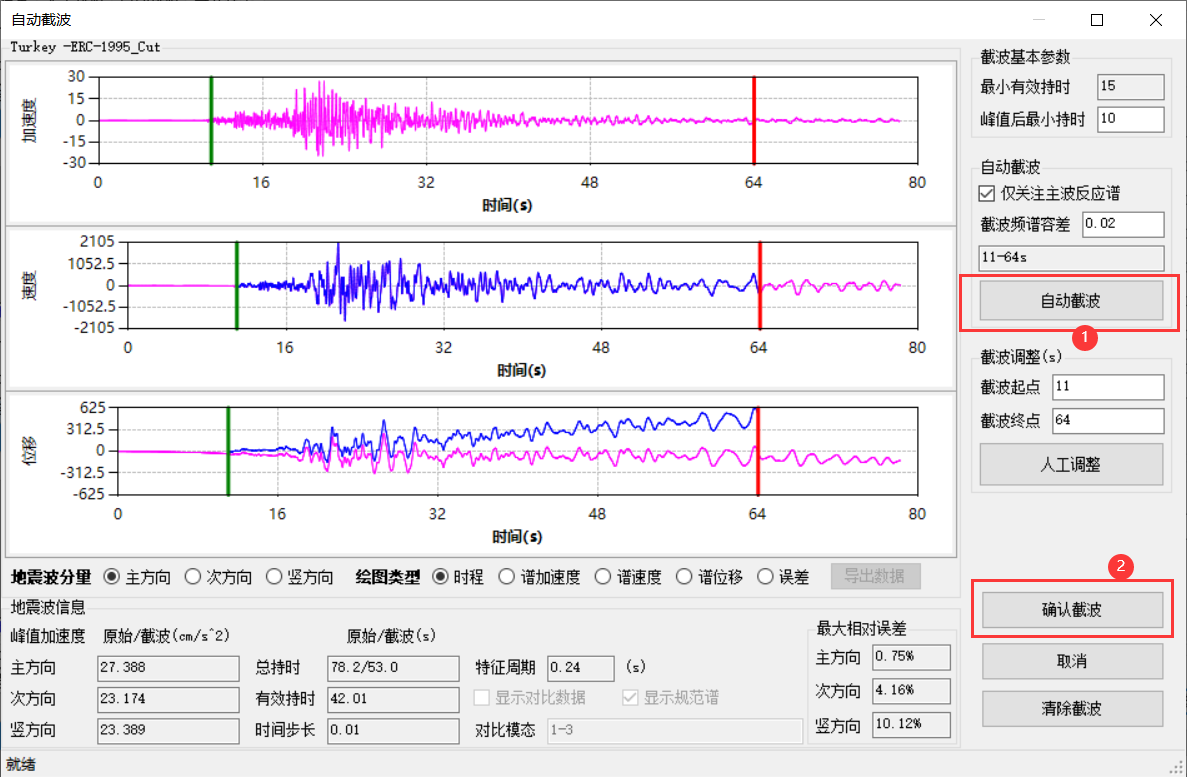

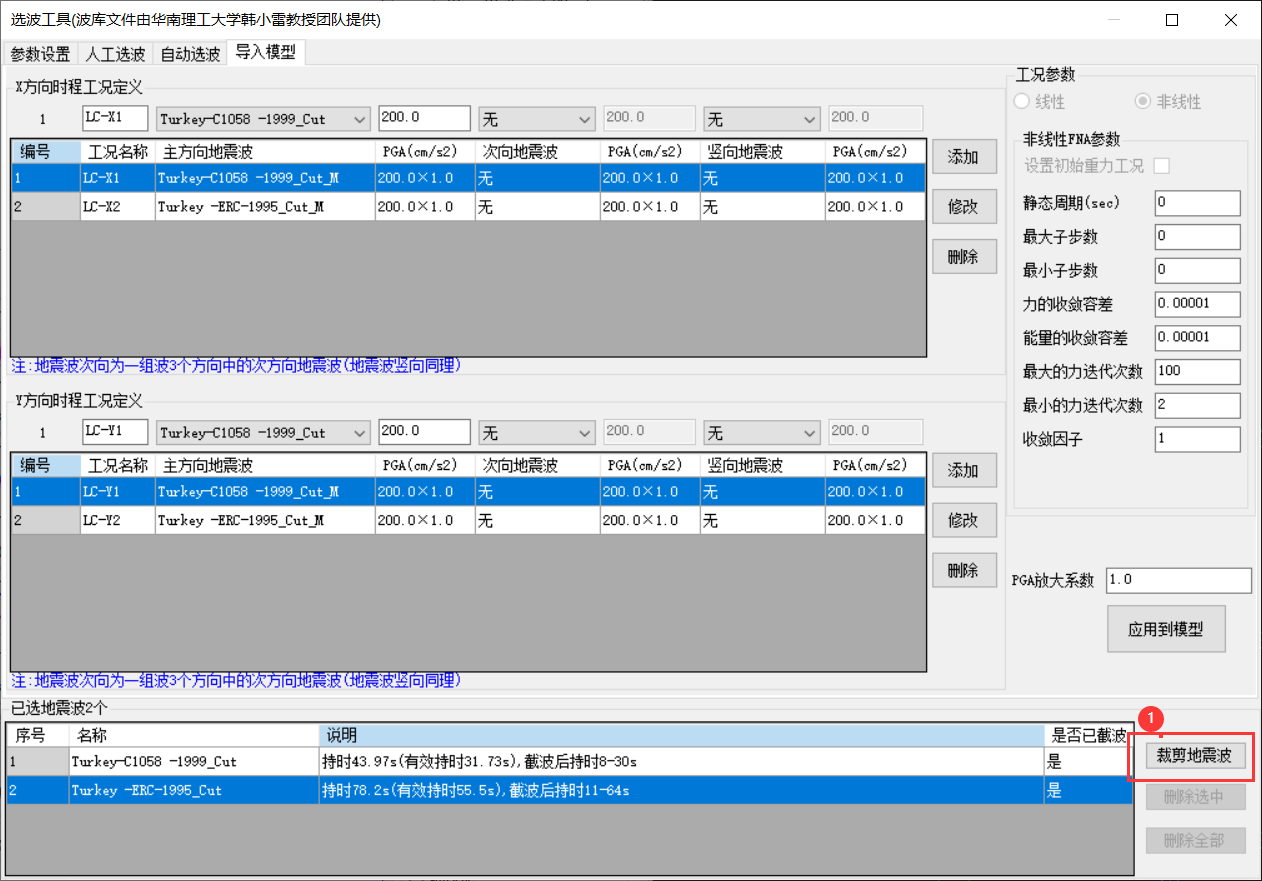

      图2 可视化截波功能

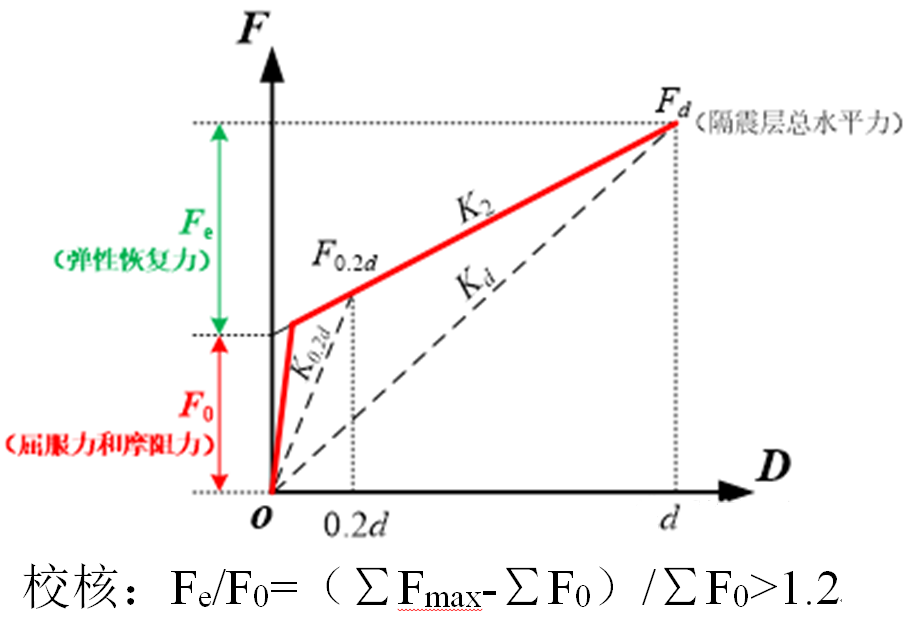

    • 增加大震弹性模型反应谱工况下连接单元自复位能力验算

    • 图3 连接单元自复位能力验算

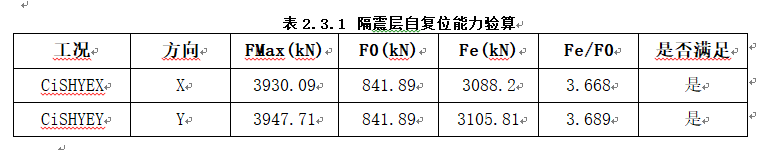

      图4 连接单元自复位能力验算报告
    • 增加大震模型单条时程工况支座受拉不超过30%验算

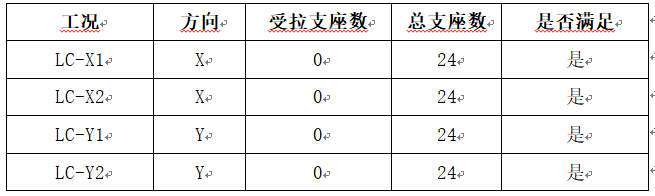

    • 图5 支座受拉验算
    • 增加隔震支墩验算考虑二阶效应
    • 选波模块增加地震波按指定间隔筛选功能
  • 修复问题
    • 修复人工波与反应谱匹配度不高的问题
    • 修复转大震弹塑性中程序未响应的问题
    • 修复转大震弹塑性中连梁配筋丢失的问题
    • 修复转大震弹塑性虚梁设铰的问题
    • 调整轴压比计算方法
    • 优化计算报告中图表格式

发布日期:2022年05月06日

功能改进
  • 增加隔震模块相关功能

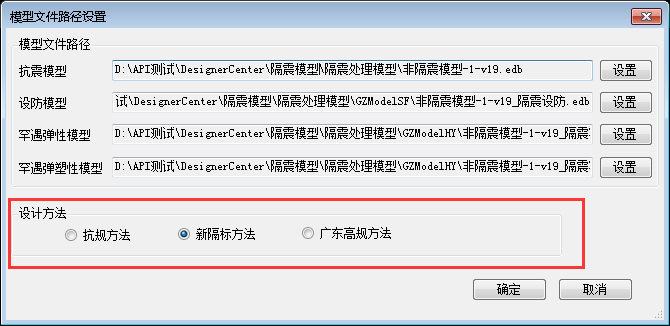

    • 支持抗规方法、新隔标方法及广东高规等方法的隔震设计

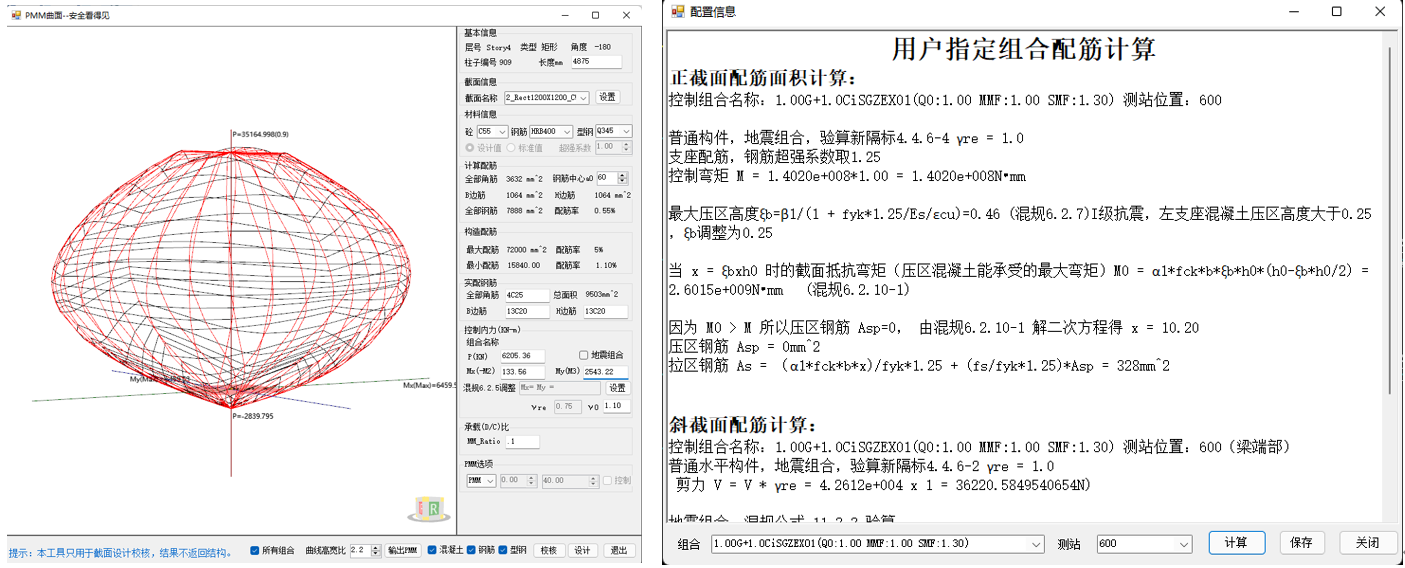

    • 支持构件设计
    • 支持时域显式随机模拟法进行时域分析
    • 支持选波功能

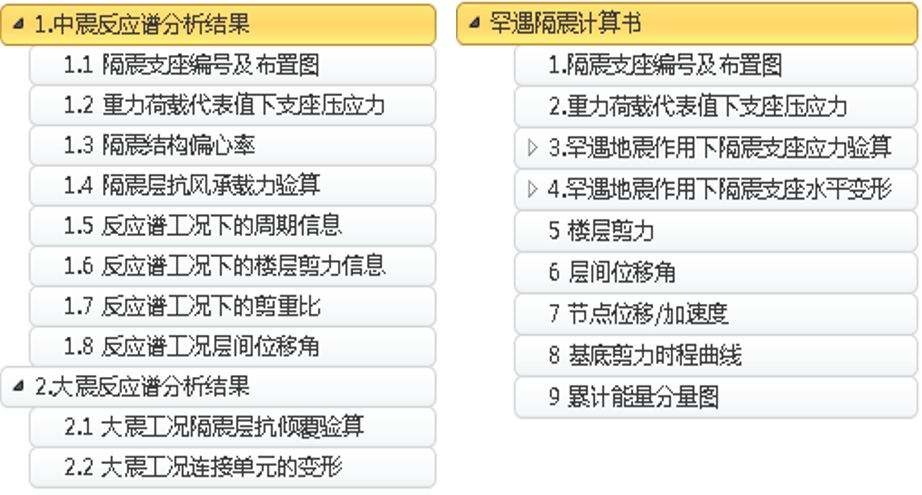

    • 支持各种隔震设计方法的计算报告输出

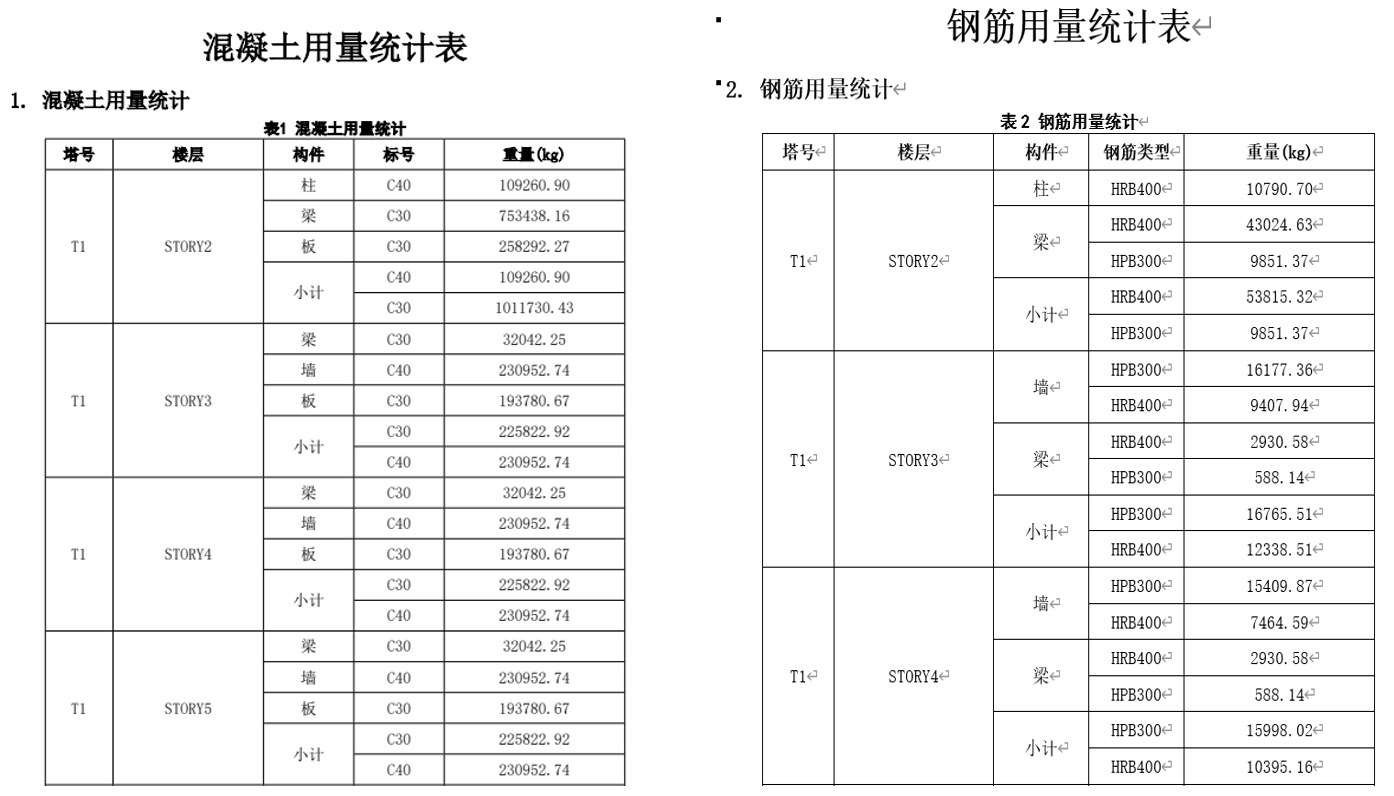

  • 增加钢筋放样与工程量统计
  • 模型转换功能完善
    • 支持一键弹塑性模型的输出
    • 支持PKPM构件偏心转换
    • 补充连接单元、节点弹簧等数据的转换
    • 补充墙铰、框架铰等数据的转换
    • 实现YJK中斜墙、中间层楼板、悬挑板的数据转换

发布日期:2021年10月13日

BUG修复
  • 修复PKPM转ETABS墙体剖分尺寸错误的问题;
  • 修复PKPM中矩形梁(自动附加楼板翼缘)转换为T形梁时,截面尺寸错误的问题;
  • 修复PKPM模型导入时异常退出的问题;
  • 重新整理PKPM的截面转换,工字型及其变形按实际形状转成对应类型;
  • 计算报告中参考规范章节内容更新;
  • 更新时域显式分析中国标人工波生成的相关参数;
  • 修复YJK连梁钢筋信息读取错误的问题;
  • 添加Midas Gen模型导入功能;

发布日期:2021年08月06日

功能改进
  • 模型转换功能强化、细化、深化

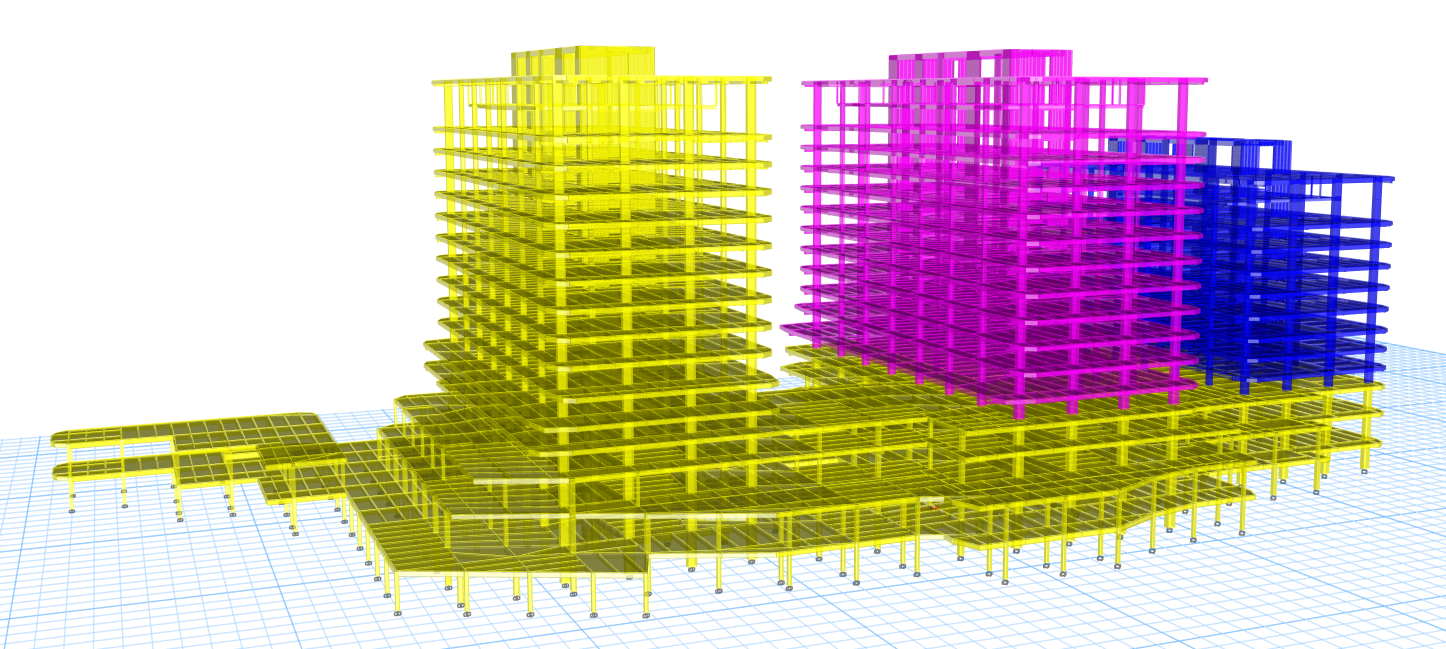

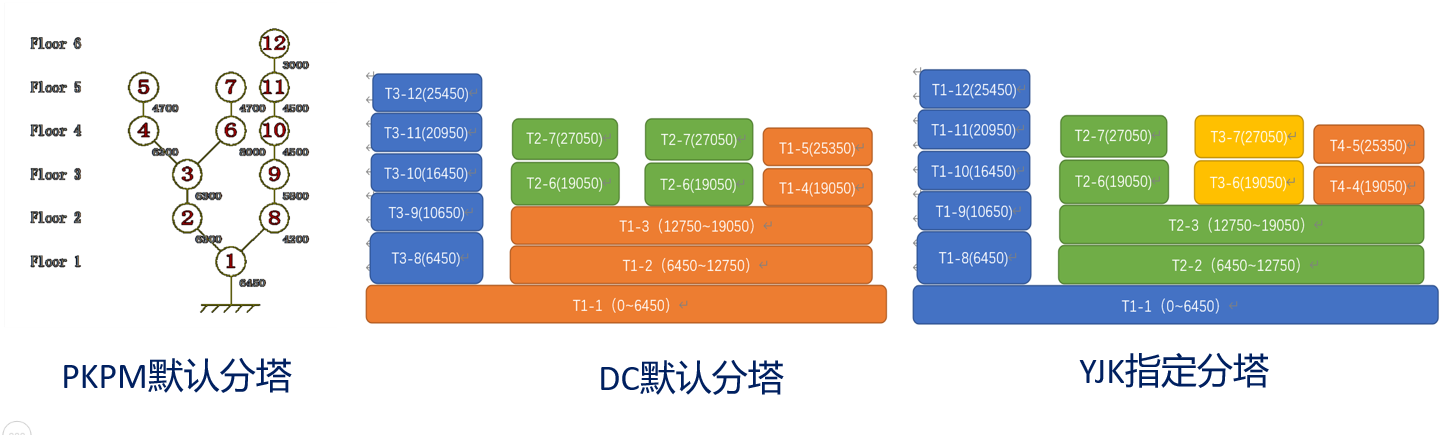

  • 全面支持多塔模型转换
    • DC软件读取PKPM或YJK多塔模型,自动导出相应的ETABS多塔模型
      • 对于PKPM模型时,自动读取多塔信息并导出分塔一致的ETABS模型
      • 对于YJK模型,多塔设置是在计算分析模块中进行,因此需要用户进行YJK计算分析后导出对应的接口文件dtcal.ydb
      • 如果用户导入YJK模型时未选取结果文件dtcal.ydb,DC软件将对YJK模型自动分塔。DC自动的分塔方式与PKPM一致
    • 导出ETABS模型时导出塔、层信息,隔板分塔设置
    • 导出SAP2000模型时,隔板分塔设置,但是没有分塔及层信息
  • 构件设计
    • 增加了剪力墙稳定验算
    • 增加了剪力墙抗滑移验算(水平施工缝)
    • 构件配筋信息输出对话框增加了设计组合及测站信息输出,用户可以选择任一组合进行复核计算
  • 施工图设计

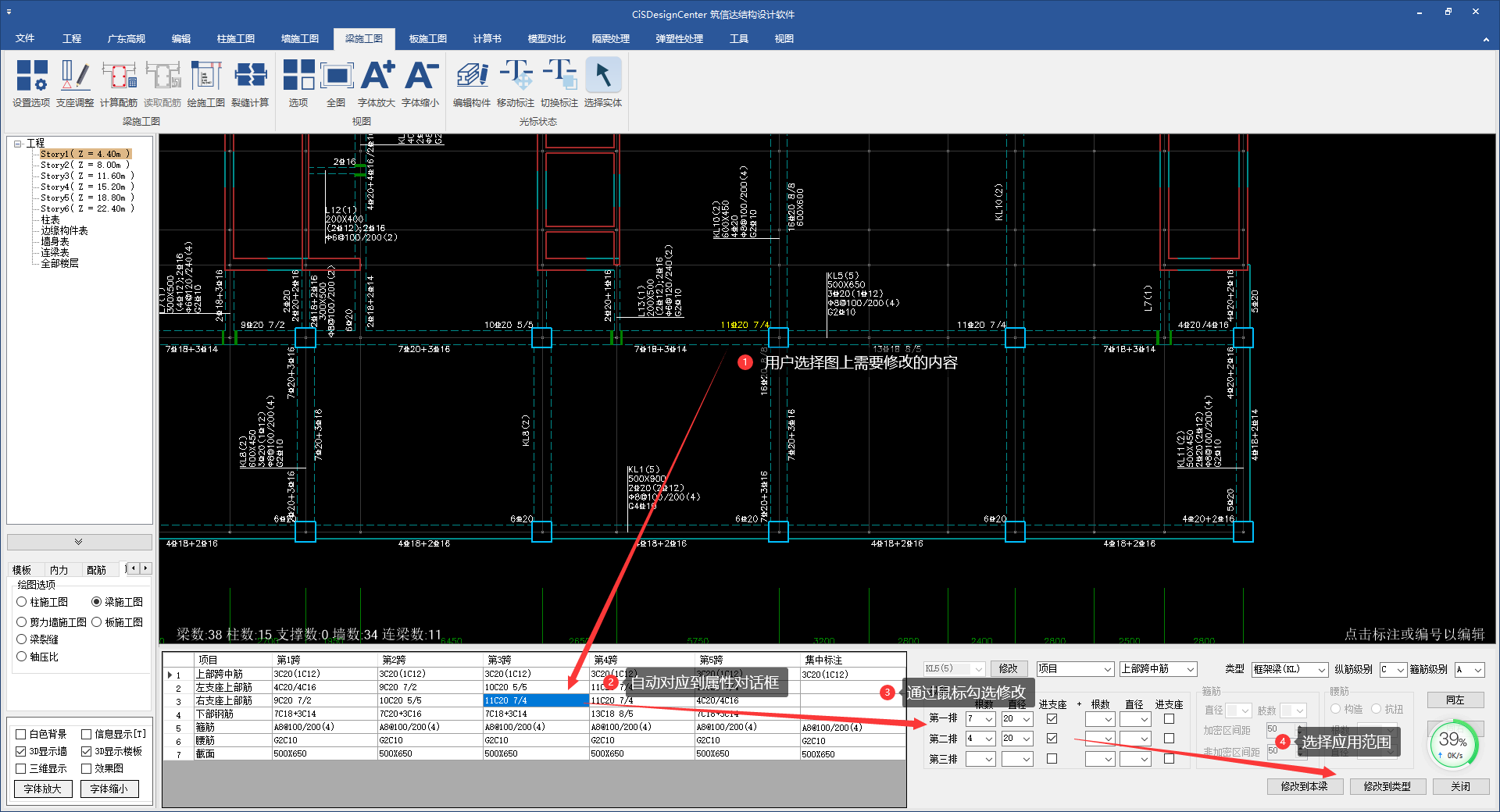

    • 构件编辑采用属性对话框方式,图形与属性对话框关联,实时修改
    • 增加构件类型编辑、构件重新归并及编号功能
  • 计算书部分
    • 增加了楼层抗剪承载力计算
  • 弹塑性模型处理功能改进
    • 增加了SAP2000模型弹塑性处理功能
    • 改变了弹塑性模型处理流程,设置了专门的弹塑性模型处理菜单
新增功能
  • 新增广东省标准《高层混凝土结构设计规程》
    • 1) 程序相关设置

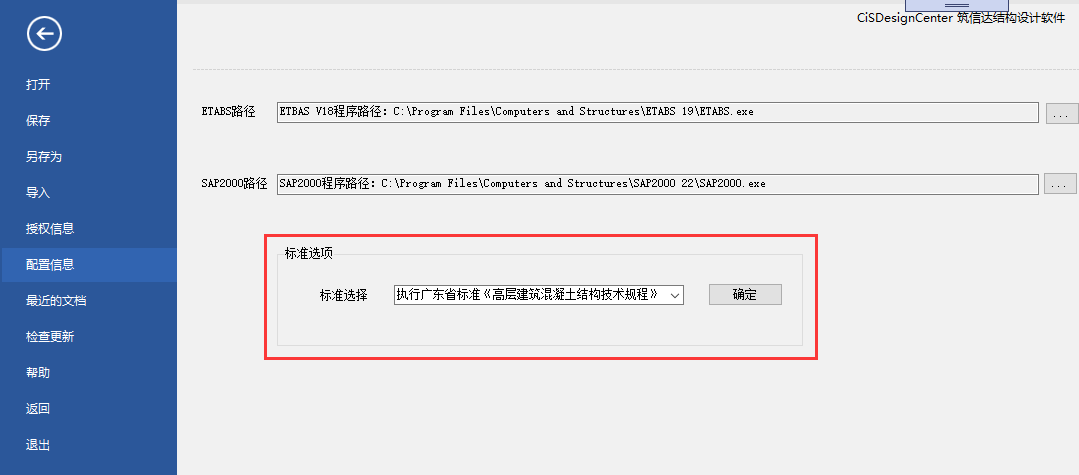

    • 广东高规设置选项

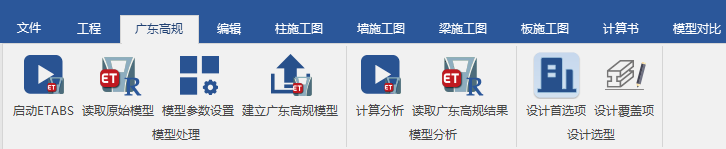

      广东高规相关菜单项
    • 2) 多模型管理
      • 根据原始模型创建对应的指标模型、非抗震模型、抗震模型
      • 根据总信息设置,对模型进行加工
        • 设置墙梁标签
        • 设置梁刚度放大
        • 设置连梁刚度折减
        • 设置楼层隔板属性(刚性或准刚性)
        • 根据广标设置设防和罕遇地震反应谱函数
        • 设置单向地震(考虑偶然偏心)、双向地震及竖向地震工况
    • 3) 相关参数设置
      • 模型设置参数
      • 设计首选项
      • 设计覆盖项

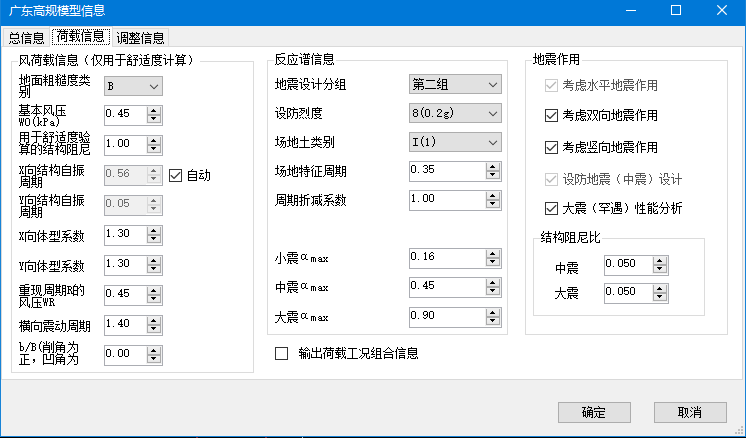

      模型参数设置
    • 4) 设计内力调整及设计组合
      • 内力调整
        • 梁重力弯矩调整系数(0.85)
        • 梁扭矩调整系数
        • 活荷载年限调整系数
        • 剪重比调整系数
        • 重力比调整系数
        • 构件重要性系数 η
        • 地震力折减系数 C
        • 承载力利用系数 ξ
        • 剪压比 ζ
      • 静活载组合
        • 1.3D+1.5L
        • 1.0D+1.5L
      • 静活风组合
        • 1.3D+1.5W
        • 1.3D+1.5L+0.9W
        • 1.3D+1.05L+1.5W
        • 1.0D+1.5W
        • 1.0D+1.5L+0.9W
      • 抗震组合
        • Sgek + ηC(Sehk + 0.4Sevk)
        • Sgek + ηC(0.4Sehk + Sevk)
    • 5) 构件抗震设计及性能校核
      • 柱、梁、墙、连梁配筋设计调整
      • 非抗震设计按《混凝土结构设计规范》
      • 中震设计按《高层混凝土结构设计规程》3.9.5-1
      • 大震设计按《高层混凝土结构设计规程》3.9.5-2
      • 大震截面抗剪满足《高层混凝土结构设计规程》3.9.5-3

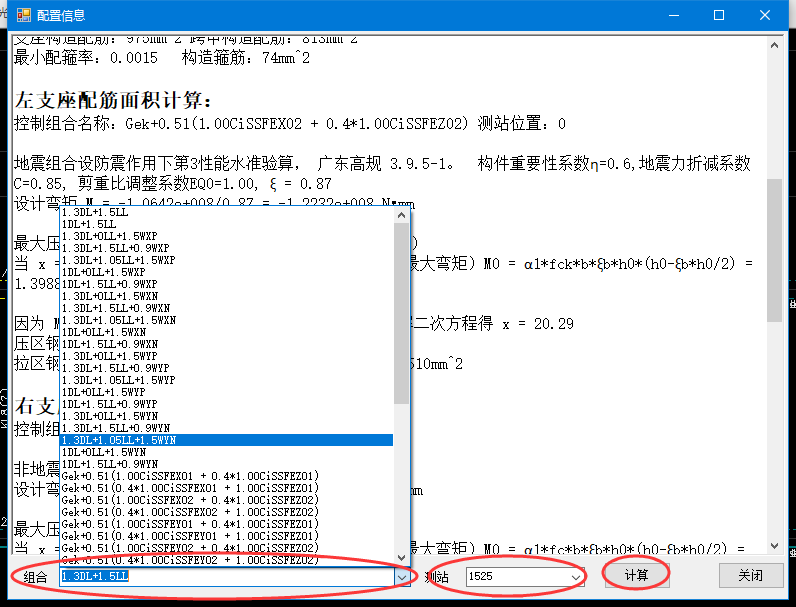

      • 配筋设计信息输出
    • 6) 计算报告书
  • 新增采用时域显式随机模拟法计算楼层剪力功能

    依据广东省标准《高层混凝土结构设计规程》附录C提出的时域显式随机模拟法(采用华南理工大学苏成教授研究成果),复核ETABS采用CQC法计算出来的楼层剪力,生成两种方法计算的楼层剪力对比报告。

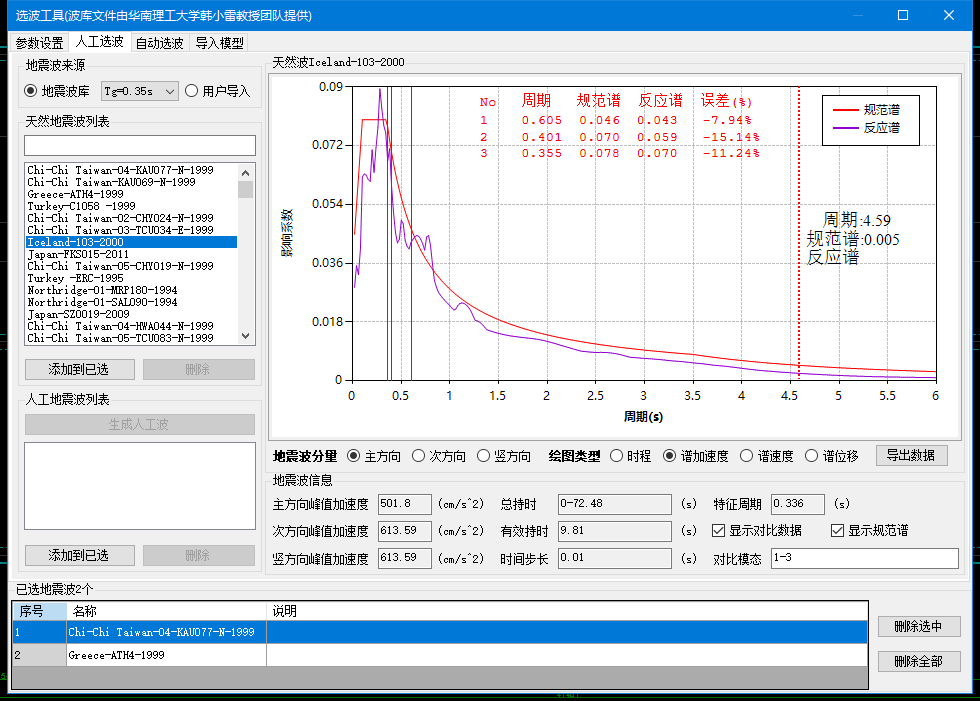

    3、 新增地震波选波功能

发布日期:2021年01月07日

功能优化
  • 增加了ETABS隔震设计后处理功能;
  • 优化了梁柱截面设计器的截面设置功能,增加了DXF截面导入功能;
  • 优化了弹塑性模型处理功能;
  • 增加了工程案例、视频教程等帮助功能;
  • 模型转换及其他功能BUG修复和优化;

发布日期:2020年10月26日

功能优化
  • 增加了自动及手动检查更新功能;
  • 梁柱施工图设置中,是否随截面这个参数影响范围改为所有层;
  • 简图绘制时不再绘制轴网;
  • 增加了模型对比时钢筋面积复制功能;
  • 增加了梁施工图绘制时选择绘制本层或者绘制所有层的功能;
  • 边缘构件内型钢的处理。剪力墙内部的柱子如果是型钢,不能按壁柱处理;
  • 柱子配筋简图中的轴压比以前用控制轴压比,现改回最大轴压比(以前轴压比简图时显示最大轴压比,为了与PKPM、YJK保持一致现在都显示最大轴压比);
  • 保存柱子设计内力(读取ETABS内力后可以保存到工程(*.det)文件中);
模型转换
  • 修复上一版本中模型转换存在的问题;
    • YJK模型没有考虑节点荷载;
    • 生成的s2k文件导入SAP2000时会有一些警告和错误信息;
    • 解决YJK模型转ETABS时,柱或支撑局部1轴朝下时模型转换错误的问题;
    • 修复YJK模型支座节点识别不对的问题;
  • 模型导入提供SAP2000(*.s2k)、ETABS(*.e2k)、PKPM(*.PDB)和YJK(*.YDB)四种文件的导入

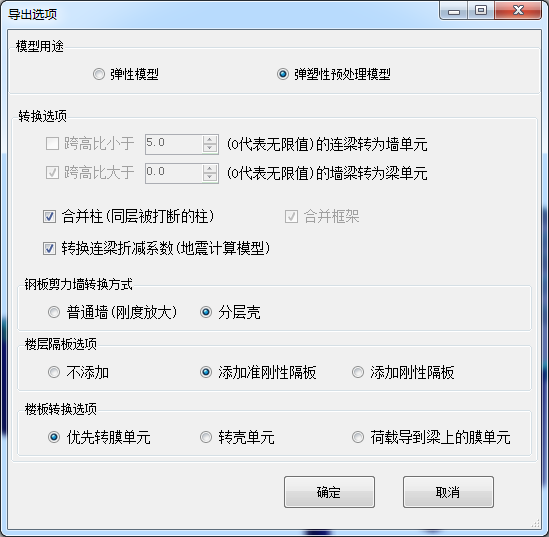

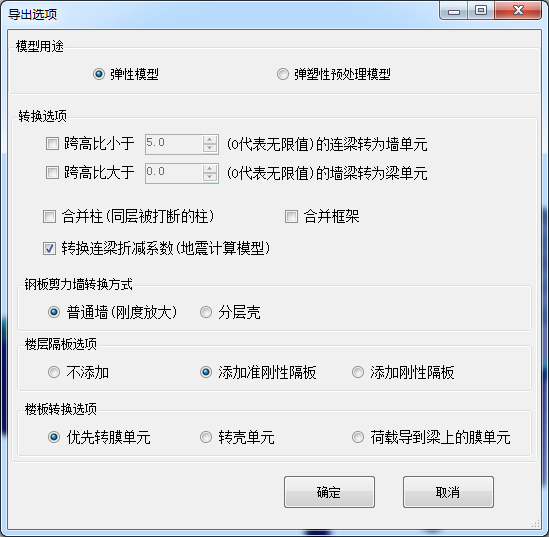

  • 导入PKPM和YJK模型时不再显示选项对话框,改为导出模型时弹出选项对话框;模型用途可选弹性模型和弹塑性预处理模型;
  • 选择弹塑性预处理模型时合并框架梁选项不能修改;
  • 钢板剪力墙提供转成分层壳和刚度放大的普通墙两种选项;
  • 楼板转换选项提供3种选项:
    • 优先转膜单元:规则楼板(去除共线上的点后形状为三角形板或共面的四边形板)转换成膜单元,其他板单元转换为壳单元;楼板荷载不导到周边杆件上。(转换成膜单元是为了提升ETABS的计算效率);
    • 转壳单元:所有楼板转换为壳单元,楼板荷载不导到周边杆件上;
    • 荷载导到梁上的膜单元:规则楼板转换成膜单元并将荷载导到周边杆件上,其他板单元转换为壳单元(不进行荷载导梁处理);

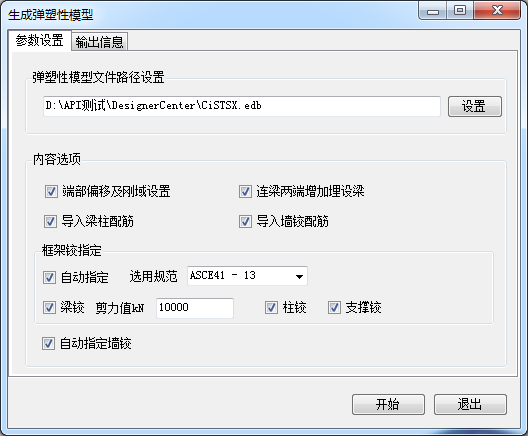

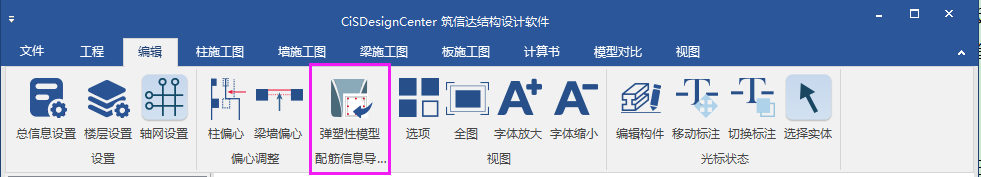

弹塑性模型处理(操作流程见文档“CiSDC弹塑性模型处理流程”)

发布日期:2020年8月14日

BUG修改
  • PMM截面设计,环形型钢类型有误,导致PMM结果不对;
  • 读取内力时,非混凝土梁内力为0;
  • 读取YJK模型或PKPM模型,再启动ETABS或SAP后,读取配筋或计算时出错;
  • 剪力墙计算中的相对受压区高度中的混凝土强度影响系数,取值应为BetaC不是Beta1;
  • 截面信息修改后,在柱箍筋计算时,材料参数未调整;
  • PMM设计对话框,截面设置完成后,B边筋和H边筋级别应该用PMM对话框上的纵筋级别;
  • 某些层柱子计算配筋后显示数值为0;
  • 工字型梁显示配筋信息时程序崩溃;
  • 开洞后Y向支座钢筋绘制有误;
  • 多跨布筋参数有误;
  • 调整梁偏移位置后,施工图中的附加筋位置不准确;
  • 箍筋选取,加密区、非加密区的判断有误;
  • 剪力墙施工图采用表格画法时,边缘构件表存在问题;
  • 型钢混凝土柱作为端柱时,箍筋绘制有误;
  • 边缘构件的柱与非正交时,墙内延伸到柱中的箍筋显示异常;
  • 当边筋数较小时,柱内部的复合箍筋有误;
  • 施工图在存档后,读取,并尝试编辑构件导致程序崩溃;
  • 修改裂缝计算、舒适度计算、剪力墙配筋计算输出中的有效数字保留;
  • 修改柱双向抗剪计算中输出的角度问题;
  • 计算书中的计算软件信息,SAP2000模型时显示为ETABS;
功能改进
  • 改进PMM设计功能

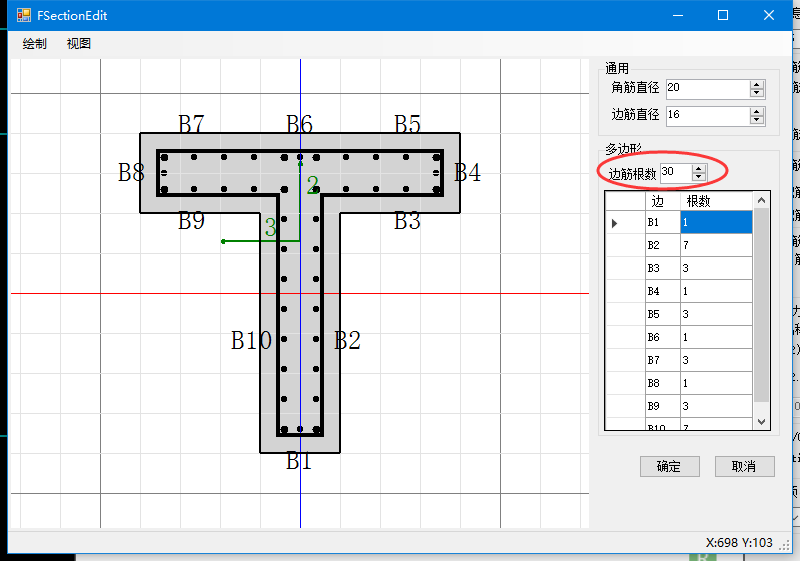

    • (a)优化了多边形周边钢筋排列(分配)功能,PMM曲面设计对话框中的截面设置,对异形柱(L型、T型、十字型等),用户设置钢筋总数后,程序要自动将这些钢筋分布到各边上。如果用户输入的边筋根数超过了该截面边筋排布最多根数,钢筋将按最多根数排列,并返回最大根数。
    • (b)修改了混凝土外框和型钢的默认尺寸参数和对应的截面类型;
    •
  • ETABS剪力墙配筋设计按钮改为读取分析内力
    • ETABS中不需要进行剪力墙设计,运行分析后即可在DC中进行剪力墙计算配筋以及进行施工图设计。同时增加了剪力墙及连梁弯矩、剪力调整系数,墙的弯矩及剪力在进行配筋时由DC程序自动判断并乘以剪力调整系数及弯矩调整系数(抗震组合);
    •
  • 剪力墙自动标签中增加边框柱的墙肢标签
  • SAP2000剪力墙计算做截面切割时增加墙肢的边框柱
  • 剪力墙计算的同时也计算剪力墙轴压比
    • 上个版本中剪力墙的轴压比计算是在“读取内力”时进行,剪力墙配筋计算时不再进行轴压比计算,现在改成两个地方都进行轴压比计算。(用户在读取ETABS、SAP模型的内力时,或者进行剪力墙配筋时都会计算剪力墙轴压比)
    •
  • 修改角柱边柱判断规则,同时增加了边框柱
  • PMM截面设计中增加钢管混凝土校核功能
    • 导入的模型有钢管混凝土时,可以正确显示PMM曲面。如果用DC程序的PMM对话框进行截面设置时,由于截面设计时先要设置混凝土外框,再设置其他型钢等截面,设计钢管混凝土截面时可以先添加圆形混凝土截面,再添加圆钢管截面。添加圆钢管截面后修改钢管截面的直径及厚度,其直径可以比前面设置的圆形混凝土截面的直径大。
    •

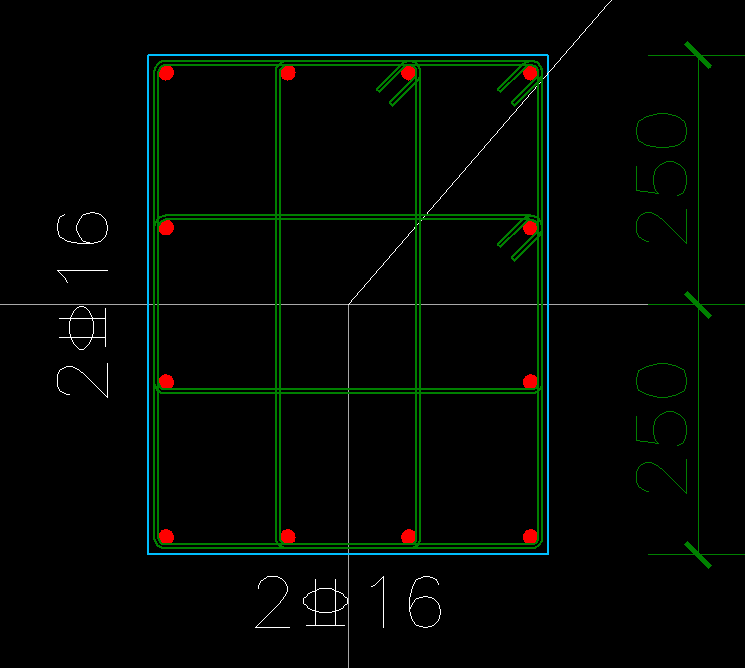

  • 调整柱内部的箍筋与纵筋位置
    • 箍筋与纵筋位置贴合、柱的复合箍筋位置进行对齐
    •

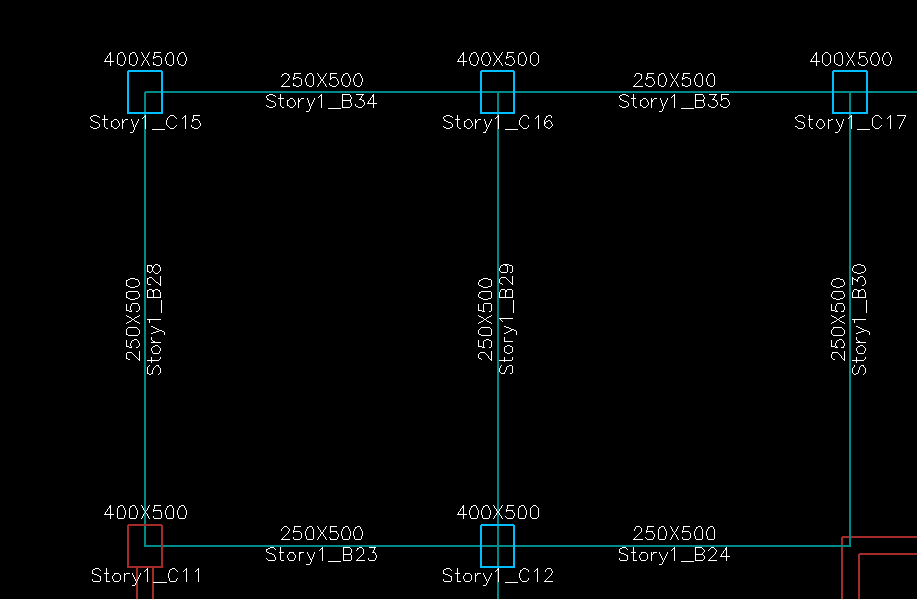

  • 计算书及DC中的模板简图增加了杆件编号显示
    •

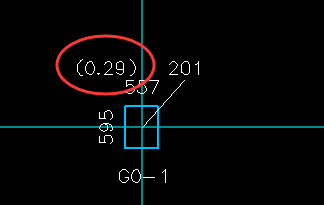

  • 柱子配筋简图中的轴压比改为最大轴压比
    • 轴压比与PKPM保持一致(上个版本中为控制轴压比)
    •
  • 优化偏心操作功能
    • 柱偏心、墙梁偏心对话框改为Dock对话框,选择实体进行偏心操作后不被清空,可以继续偏心操作。例如,用户选择了几根梁,点取“左偏”按钮,如果发现方向错了,再点“右偏”按钮即可,不需要重新选取这几根梁。
    •
  • 更改计算报告预览方式
    • 计算报告通过PDF文件的方式来预览,这个版本中取消了对Acrobat PDF控件的依赖,解决某些设计院禁止安装Acrobat PDF程序的问题。
    •
  • 更改SAP2000规定水平力
    • SAP2000规定水平力的添加方式由原先的风荷载改为地震。
    •
  • 优化数据读取
    • 读取ETABS、SAP2000模型时,如果选择了“读取内力”,所有柱、墙、梁的设计内力都保存在DC模型中,计算梁、柱、剪力墙配筋时不需要再与ETABS或SAP200交换数据,此时可以关闭ETABS或SAP200程序。
    •
  • 调整模型导入功能

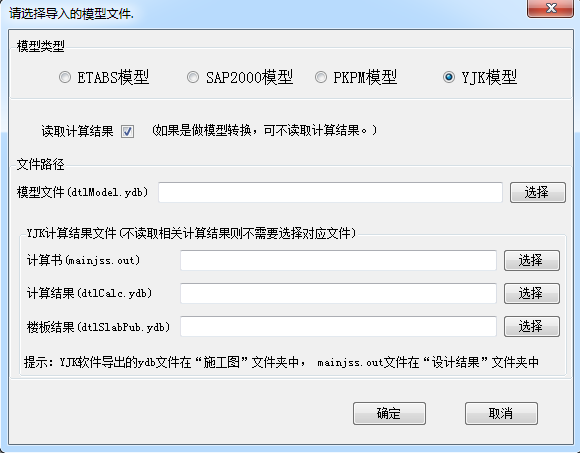

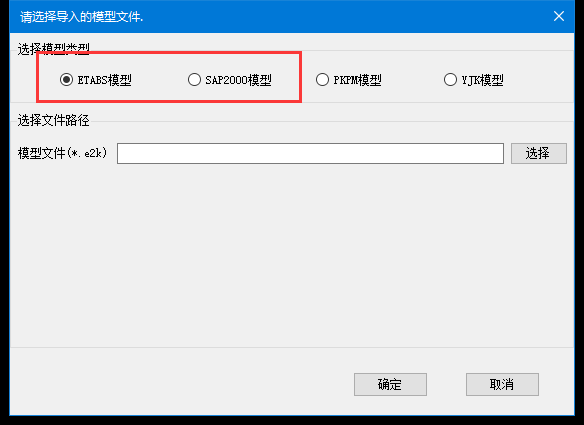

    • “读取PKPM”和“读取YJK”的菜单改为“导入模型”, 同时导入模型的对话框中增加了导入E2K和S2K文件的选项。

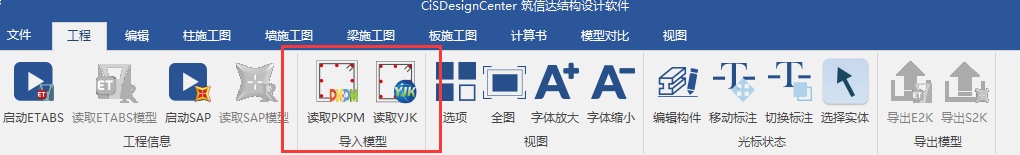

    • 修改前
    •

    • 修改后
    •

    • 模型导入
    •
