CiSApps新增功能

•       最新推出的筑信达工具箱CiSApps v26 适配SAP2000v26、v25两个SAP2000版本。本次更新修复了上一个版本中“冷弯设计”、“壳配筋”等模块的bug，更新和升级了4个模块。

•       ♦  新增两个模块：【面局部轴调整】、【冷却塔风荷载指定】。
•       ♦  升级两个模块：【自动蒙皮】、【模型导出DXf】

•       更新的功能如下——

        面局部轴调整

•       在空间结构设计中，常常需要将面上荷载传递给周边指定的框架。在使用SAP2000进行建模时，单向导荷的面荷载默认沿着局部1轴传递。为了实现荷载沿指定方向传递，需要调整面局部轴。借助【面局部轴调整】工具，可以快速调整面局部轴垂直周边指定的框架，达到荷载沿着指定方向传递的目地。

调整前

调整后局部轴

调整后的荷载分布

        冷却塔风荷载指定

•       冷却塔风荷载与结构高度、冷却塔类型、地面粗糙度、风荷载的角度等相关，采用常规方式施加冷却塔风荷载不仅工作量大、繁琐，且容易出错，难以检查和修改。该工具依据规范 《工业循环水冷却设计规范》（GB/T 50102 - 2014）3.5 节要求对冷却塔壳体施加风荷载。

•       用户只需要指定“风荷载参数”和“总体信息”。指定完毕后，程序会读取每一个壳体的节点信息、计算出壳体的平均角度、平均高度等参数，依据公式：w(z,θ)=βC_g C_p (θ) μ_z w_0（GBT50102-2014 3.5.3）计算出作用在塔外表面上的等效风荷载标准值，自动完成风荷载的施加。

        自动蒙皮

•       自动蒙皮功能在原有“基于杆件的自动蒙皮”基础上，新增了“基于平面节点的自动蒙皮”功能。

•       在SAP2000中选择一系列节点后，程序将通过几何算法计算围成的三角形面单元。勾选“四边形优先”选项后，程序将优先生成四边形面对象。

SAP2000中节点

自动进行蒙皮生成面

        模型导出DXf

•       模型导出Dxf功能，新增输出“杆件截面”和“杆件名称”选项，方便工程师能够在CAD中快速查看杆件的属性信息。

•       最新推出的筑信达工具箱CiSApps 25 共包含23个插件，分为“建模工具”、“荷载布置”、“设计校核”、“模型转换和结果后处理”五大类。早期的插件【结果后处理】更名为【大指标统计】，位于“结果后处理”分类中。此外，删除一个插件：【距离查询】，升级两个插件：【钢结构防火设计】、【SAP2000计算书】，新增三个插件：【框架荷载】、【钢柱计算长度系数】和【支座节点反力】。

 ♦       框架荷载的快速添加与查看

•  ♦  在工业建筑的结构分析与设计中，工程师通常需要对梁施加多个位置、多种类型甚至多个方向的集中荷载和分布荷载，但SAP2000的操作过于繁琐耗时。
•  ♦  新增的筑信达工具箱插件【框架荷载】采用荷载集的形式，可以对单个或多个框架对象快速添加、复制、删除或查看任意位置的集中荷载和均布荷载。

 ♦       钢结构防火设计

•  ♦  最新版本的钢结构防火设计插件采用简洁紧凑的用户界面和逻辑严谨的设计流程，新增结构总信息、构件设计参数的设置与查询功能，帮助用户更快速精准地生成防火模型。
•  ♦  钢结构防火设计插件基于《建筑钢结构防火技术规范GB 51249-2017》制定，可以自动计算钢构件温度并据此施加温度荷载、调整钢材的弹性模量和屈服强度，最后调整构件稳定系数φ和φb，完成钢结构防火设计。

 ♦       钢柱计算长度系数

•  ♦  新增的筑信达工具箱插件【钢柱计算长度系数】主要应用于“一个方向有侧移，另一个方向无侧移”的工业建筑钢结构设计。
•  ♦  该插件通过后台预提取SAP2000按有侧移体系和无侧移体系计算的有效长度系数，根据用户需要分别对两个方向指定有侧移或无侧移体系，自动修正构件在不同方向上的有效长度系数。

 ♦       SAP2000计算书

•  ♦  筑信达工具箱插件【SAP2000计算书】新增钢结构设计结果的图表显示功能，包含杆件应力比分布图、杆件应力比占比饼状图和钢结构设计结果表格三部分。

 ♦       支座节点反力的快速查看与DXF导出

•  ♦  新增的筑信达工具箱插件【支座节点反力】可以读取和显示任意荷载工况或荷载组合下的支座节点反力，也可以导出为DXF文件用于后续下部结构的分析与设计。

 ♦       一、 钢管节点验算工具

•  ♦  增加部分杆件读取功能
•  ♦  增加Q355类型材料的判断
•  ♦  修复空间KT形节点的判断条件

 ♦       二、 冷弯薄壁型钢工具箱

•  ♦  修复读取杆件覆盖项的功能
•  ♦  修改计算书中杆件截面尺寸显示错误
•  ♦  修复槽钢截面截面属性的计算bug
•  ♦  修复稳定计算设计过程中显示的应力比状态
•  ♦  修复显示应力图显示的应力比类型
•  ♦  修改显示失效杆件的筛选
•  ♦  构件增加是否计算双力距的覆盖项

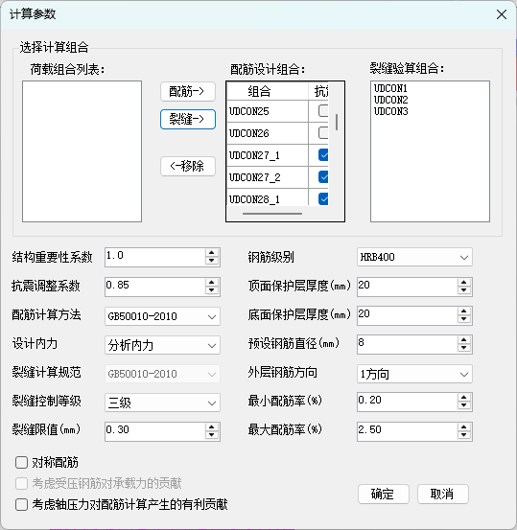

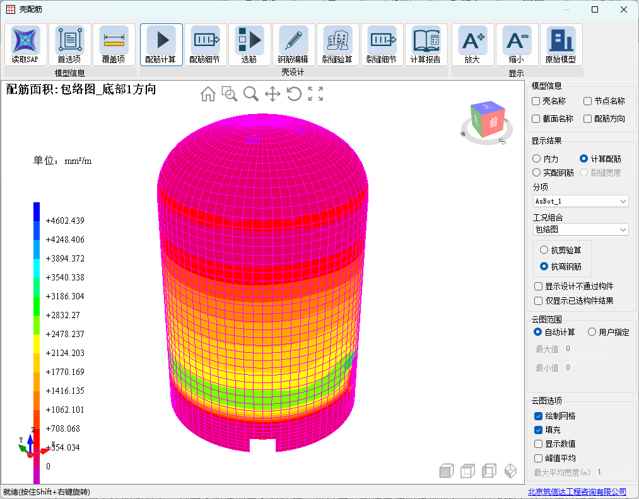

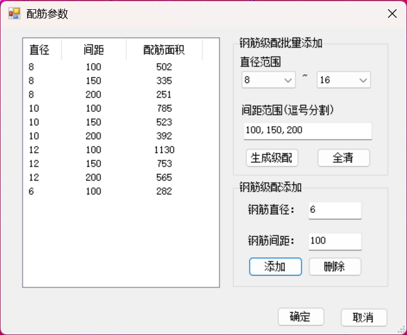

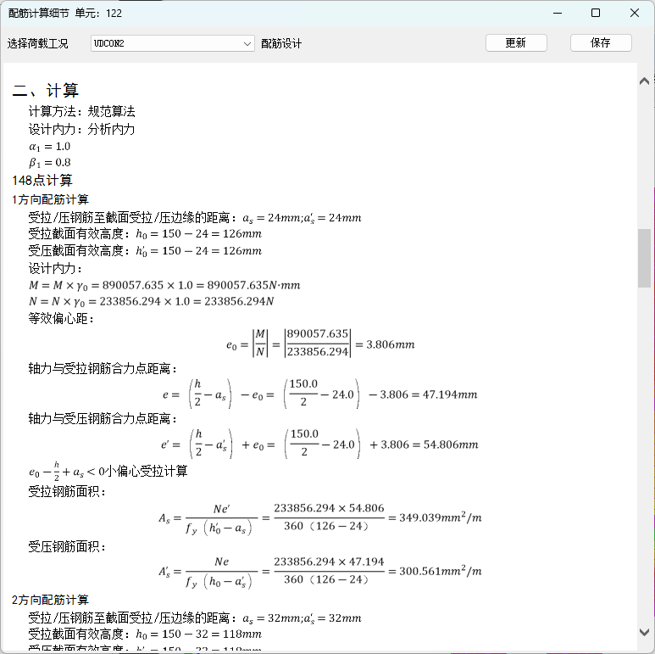

 ♦       三、 壳配筋

•  ♦  增加了壳局部轴的读取
•  ♦  修改了旋转角度的输入值为角度
•  ♦  调整配筋结果的显示

 ♦       四、 导出PLAXIS模型

•  ♦  增加对PLAXIS V22版本的支持

 ♦       五、 增加CiSApp对SAP2000V24版本的支持
 ♦       一、 问题修复

•  ♦  修复计算书输出中的负温度输出
•  ♦  修荷载组合功能中的荷载组合读取问题

 ♦       二、 冷弯插件

•  ♦  增加下图所示3种截面的构件设计
•



•
•  ♦  增加轴心受压稳定系数覆盖项
•
•  ♦  增加Q390、Q420、Q460级别材料类型
•
•  ♦  设计计算书中，截面按照尺寸显示
•  ♦  增加有效截面的显示
•
•  ♦  计算书输出单位修改为N、mm
•

 ♦       一、 增加SAP2000V23版本的支持

 ♦       二、 改进钢结构防火设计插件

该插件基于《建筑钢结构防火技术规范》GB51249-2017（后简称防火规范）制定，用户可通过本插件自动完成下述操作：钢构件温度计算，添加荷载组合，调整钢材弹性模量与钢材屈服强度，自动调整设计相关参数（轴向稳定系数（φ）和整体稳定系数（φb）），并生成防火模型。用户只需运行防火模型并进行设计即可完成钢结构防火设计。

•  ♦  明确SAP2000设计方法需为一阶分析法
•
•  ♦  增加自动防火设计荷载组合，可设置是否添加荷载组合，荷载组合系数可编辑
•
•
•  ♦  增加钢构件高温下设计参数调整
•       轴向稳定系数（φ）和整体稳定系数（φb）调整
•       设计强度调整
•  ♦  优化杆件调整信息显示
•
•  ♦  增加使用说明和帮助文档
•
•  ♦  优化使用流程

        二、改进冷弯薄壁型钢设计工具

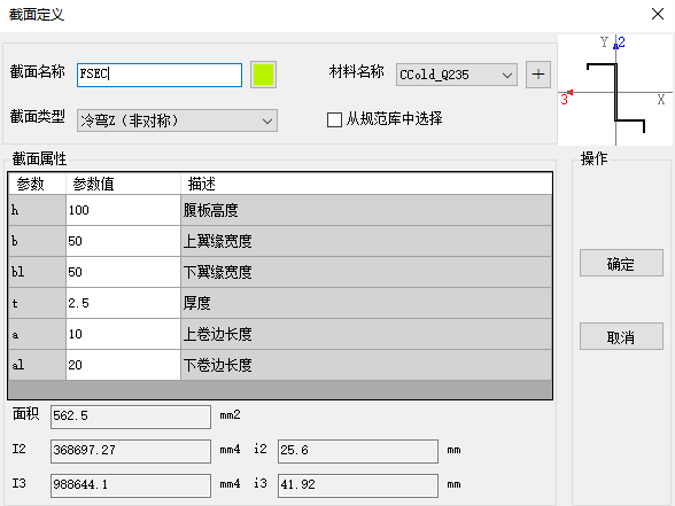

•  ♦  增加3种截面定义形式，如图所示，在Sap2000软件中按照SD截面定义
•
•  ♦  调整截面定义方式，方钢管、角钢（包括卷边）、槽钢（包括内卷边和外卷边）、Z形钢（包括卷边）、圆钢管五种截面在SAP2000软件中按照冷弯截面进行定义
•
•  ♦  调整截面定义中注释显示的内容
•
•  ♦  调整截面定义中截面图形显示方式，根据用户输入的数据实时更新图形显示
•

•  ♦  升级CiSApps工具箱支持新版SAP2000 v22
•  ♦  软件安装目录下添加注册工具(RegisterApps.exe),当SAP2000工具中找不到插件时可以手工进行注册
•
•  ♦  对所有模块进行测试和bug修改，完善使用说明文档
•
•  ♦  新增“快速面开洞”模块
•
  单面开洞                                                                        整体开洞
•  ♦  修复自动蒙皮程序中面没有找全的问题
•  ♦  修复模型导出 Dxf 程序出现程序未响应的问题
•  ♦  补充钢管节点验算计算过程详细参数输出及修改计算过程中的错误
•  ♦  修改楼层位移统计中层间位移不能提取的问题
•  ♦  修复壳配筋设计中面截面没有指定钢筋材料时程序异常退出的问题

•  ♦  新增防火设计插件
• 模块1：构件温度与本构计算（承载力法）
• 插件识别用户选择的杆件，然后通过升温曲线、受火时间、防火保护类型等参数，自动识别杆件截面类型，计算钢构件的升温值及材料的本构关系。点击“生成防火模型”按钮，插件将会保存和复制原始模型，生成名称为“原始名称-FireN”的新模型，并在新模型中生成不同温度下的新材料（例如“Q345(GB-I63a-T800)”），然后将新材料通过杆件的材料覆盖项指定到杆件中用于后续的有限元分析设计。
•
• 模块2：工字钢与混凝土组合梁验算（规范8.3节）
• 插件识别用户选择的杆件、截面信息，然后通过规范8.3节要求的参数，给出工字钢的上下翼缘温度、屈服强度以及是否通过防火验算。
•

• 一、 CiSApps V21安装在SAP2000 V21版软件中使用。
• 二、 CiSApps V21中钢节点验算模块采用了新钢标。
• 三、 增加了SAP模型DXF导出功能。
•
• 四、增加了快速建立连接单元功能。
•

  快速连接单元功能可以方便用户快速的将框架单元替换为连接单元，框架单元的选择提供用户选择和组选择两种方式，替换选项可以选择只转换竖向杆件或者转换所有杆件。

• 五、自动蒙皮模块增加了自动调整框架局部轴的功能。
•

  自动蒙皮程序增加局部轴调整选项，在生成面的同时可以自动将框架的局部轴调整成与相连的面垂直。

• 六、楼层位移结果统计模块增了加时程工况。

• 自动获取SAP2000分析结果，统计楼层位移及层间位移角等结果并以图形方式显示，同时支持统计结果的表格输出。

  开放工况类型限制，原先只能查看静力工况、非线性静力工况和反应谱工况的结果，新版本可以查看任意工况。

  增加结果类型和分析步选择选项，对包络值结果类型可以选择Max和Min选项，对逐步结果可以选择需要查看的分析步。



•  ♦  新增“结果后处理”工具。可在SAP2000中补充楼层信息、结构体系等参数，进而统计输出楼层质量、楼层刚度、剪重比、刚重比、框剪比、位移指标等大指标结果，还可显示框架配筋简图，并自动生成计算书。
•

•  ♦  新增“自动蒙皮”工具。用户可灵活选择需要添加“蒙皮”的框架单元，由程序自动生成相应的面对象。适用于快速生成空间结构复杂屋面、不规则结构外围覆面等。
•
