问题描述:
ETABS中可以通过四点位移计测量墙体转角θ,其结果是如何统计的呢?
解答:
根据ASCE 41-13,墙体转角θ的统计方法如图1所示(摘自ASCE 41-13 Fig10.4)。
图1 剪力墙转角
可得:

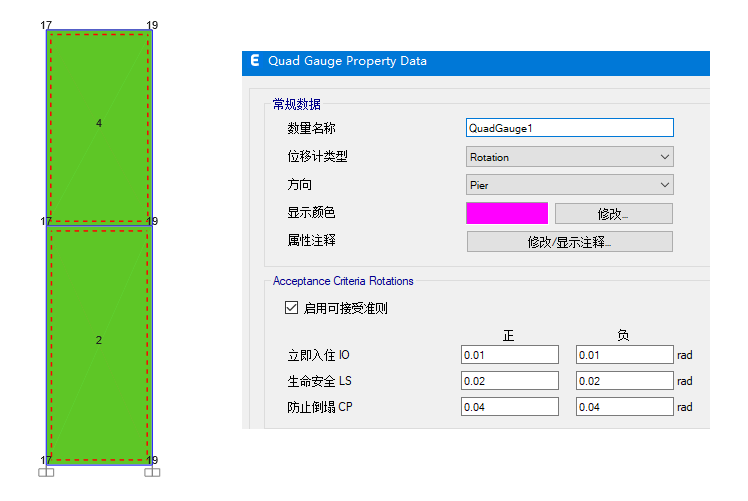

以下图墙体为例,每片墙体上绘制了一个四点位移计,图中显示了四点位移计的标签号,四点位移计测量类型为“Rotation转角”,本例的可接受准则如下图所示(可参考ASCE
41-13 Table 10-21)。
图2 示例
弹塑性分析完成后,可在【显示】>【显示表格】>【Analysis Results】>【Element Output】>【Strain Gauge Outout】中查看任一时刻的墙体转角,如下图所示,6.64s时刻4号四点位移计测得的转角为0.000448。
图3 程序输出的剪力墙转角结果
根据节点位移,可验证程序输出的结果。
图4
节点竖向位移
手算验证
与程序输出一致。

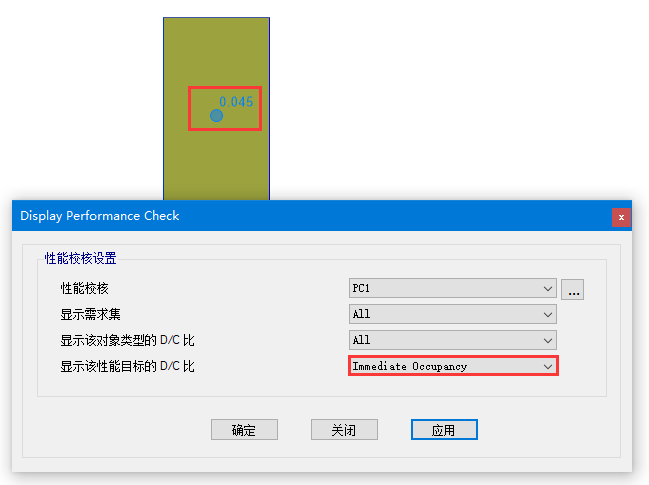

“最大转角/可接受准则”即为相应状态下的性能校核结果,如IO状态下性能校核结果为0.000448/0.01=0.045,与程序输出结果一致。
图5 性能校核结果

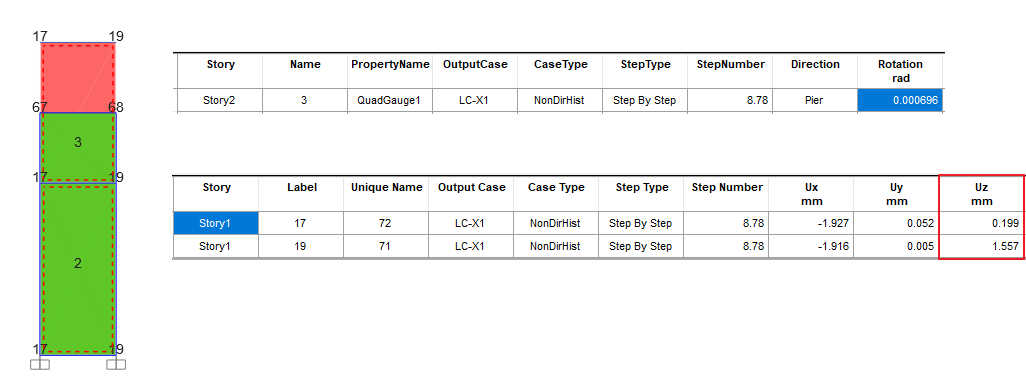

需要注意的是,四点位移计的数据来自节点位移,因此四点位移计应基于现有的节点绘制,若绘制在墙体中部,会导致结果严重失真。如下图所示的四点位移计,由于其上部节点67和68未绘制在墙体节点上,仅附属于四点位移计,并没有与墙体连接,导致无法获取相应的变形数据,程序默认该位置竖向变形值为零,
从而输出与实际不符的结果。
图6 错误示例
当需统计墙体底部或其他部位的转角情况时,建议将关心的位置分割为独立墙体,基于此绘制四点位移计。
