材料覆盖项对构件设计的影响及调整方法
创建者:刘慧璇,编辑者:张志国,最近更新:2023/12/13 16:41:20

问题描述:

        如知识库文章《材料属性覆盖中所述,ETABS 可以通过材料覆盖项快速调整个别楼层或构件的材料强度。那么,ETABS 是否会使用覆盖后的材料设计构件呢?如果没有使用,应该如何调整?

解答:

        在 ETABS 结构分析中,任何构件都使用覆盖后的材料,但是构件设计时到底使用哪个材料,与材料类型有关。对于钢构件,设计时采用的是覆盖后的材料;对于混凝土构件,设计时采用的是覆盖前的材料。接下来通过两个小例子进行说明:

        1)钢支撑截面为 Q355 工字形钢,材料覆盖项为 Q390。如下所示,构件设计采用 Q390 的材料强度,fyk 390MPa,显示的钢材牌号亦为 Q390

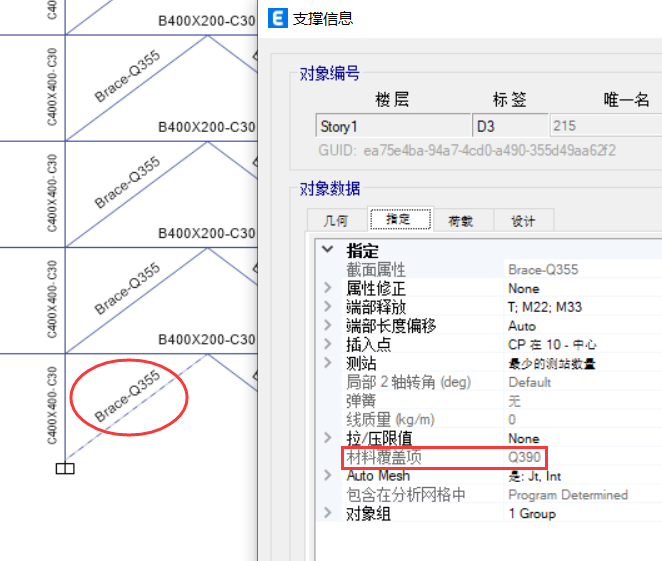

1 材料覆盖为 Q390 的钢支撑

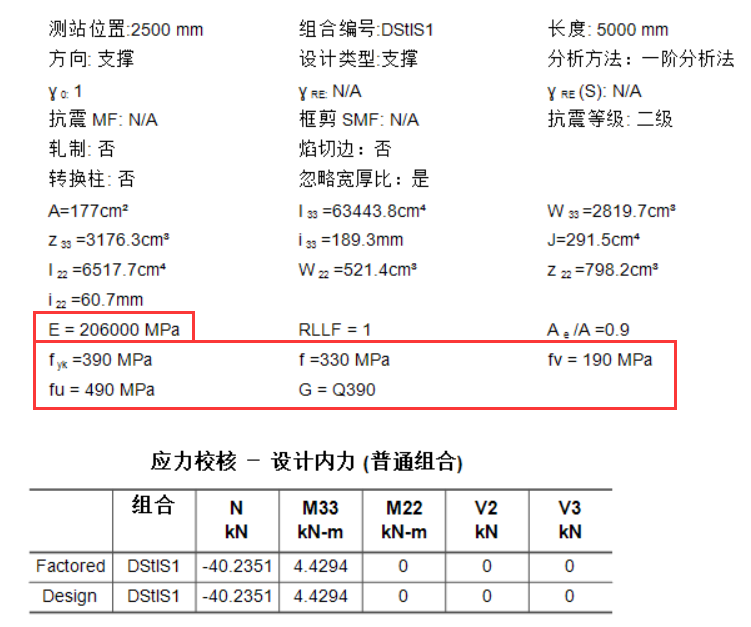

2 材料覆盖后的钢支撑设计细节

        2)混凝土柱截面为 C30 方柱,材料覆盖项为 C40。如下所示,构件设计采用 C30 的材料强度,fcuk 30MPa,说明程序使用截面属性中的 C30 材料进行构件设计。

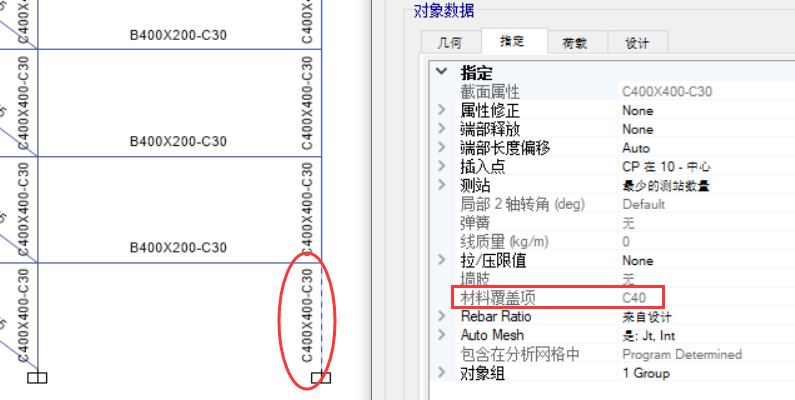

3 材料覆盖为 C40 的混凝土柱

4 材料覆盖后的混凝土柱设计细节

        因此,对于钢构件,通过材料覆盖项可以快速调整构件的分析和设计材料,但是对于混凝土构件,若需进行构件设计,材料覆盖项无法满足需求,必须调整截面属性中的材料。截面属性中材料属性的快速调整可参考知识库文章《以层为单位快速修改构件的材料强度修改 e2k 文件,也可以通过【编辑>交互式数据库编辑】修改数据表格,具体操作如下:

        (1)通过【定义>材料属性】补充定义需要用到的材料属性。

        (2)点击【编辑>交互式数据库编辑>MODEL DEFINITION>Property Definitions>Frame Section Properties>Concrete Rectangular(或其他截面形状的表格)】打开截面属性表格,复制拟调整材料的截面并修改其材料属性,如下所示。完成该操作后,点击窗口右下角的【Apply to model】。

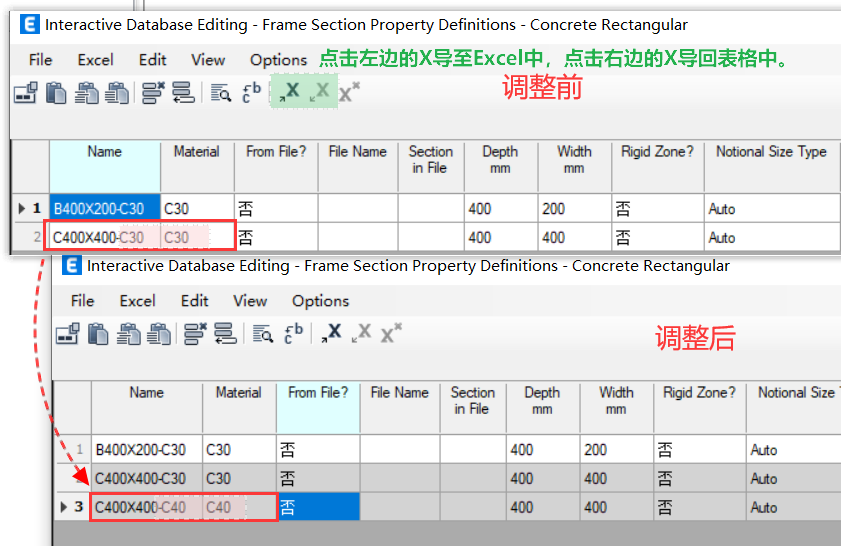

图 5 调整截面属性

        (3)选择需要调整截面的构件,点击【指定>框架>截面属性】命令,指定新的截面属性。
