性能校核的定义
创建者:刘慧璇,编辑者:刘慧璇,最近更新:2022/12/16 16:06:56

问题描述:

       如何通过性能校核评估构件的塑性发展状态?

解答:

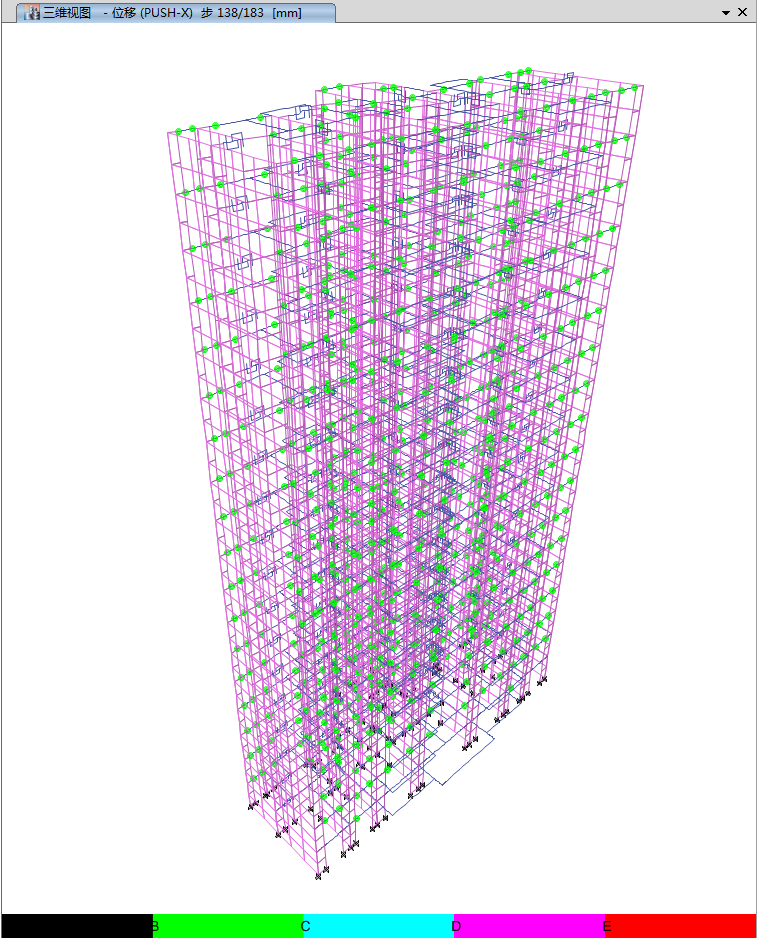

       ETABS中可以基于可接受准则判定构件所处的性能状态(相关内容请参考“ETABS塑性铰参数详解”),但是无法判断相同性能状态下不同铰的塑性程度。如下图所示:

       通过【定义】>【性能校核】定义性能校核数据,便可以对构件状态进行量化评估。

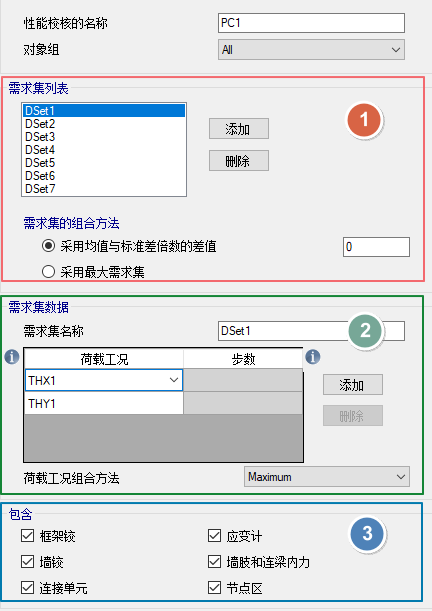

       首先,在区域①定义一系列需求集,在区域①需求集列表的下方可以定义不同需求集的组合方式:取多个需求集的“均值+n倍标准差”或“最大值”。对应中国规范的规定,可以用不同的需求集表示不同地震波的输入。当有三组地震波输入时,宜取包络值,即在“需求集的组合方法”中选择“采用最大需求集”;当有七组地震波输入时,宜取平均值,即在“需求集的组合方法”中选择“采用均值与标准差倍数的差值”,并在后方的空格中输入0,表示取0倍标准差。

       然后,在区域②中定义每个需求集的内容,包括需求集名称、包含的工况、各工况的组合方法。当一个需求集表示一组地震波时,可以在一个需求集中定义一组地震波的单个或多个方向,需求集的取值可以是各工况方向的绝对值相加、最大值、平均值或SRSS组合。

       区域③中可以指定该性能校核的评价指标,可以选择全部或部分评价指标进行性能校核。由于性能校核耗时较长,建议适当选择所需的指标。

示例

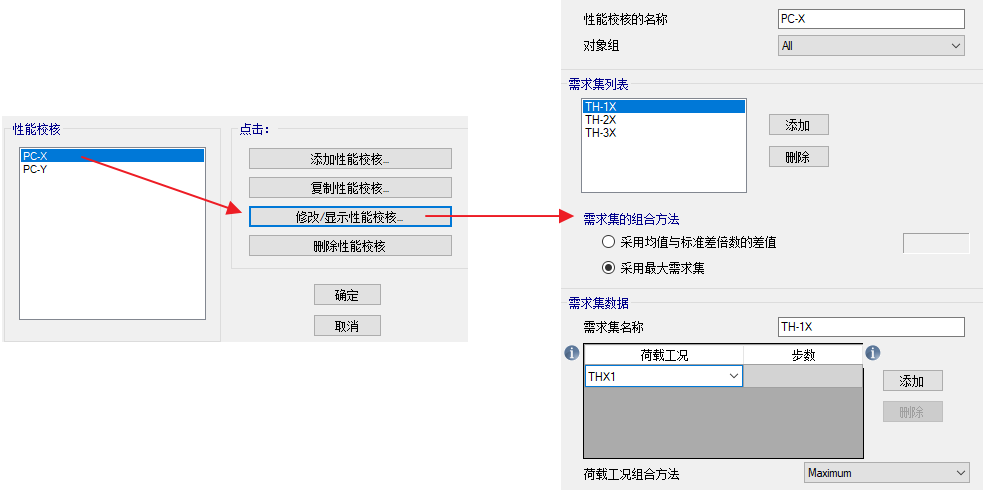

       某框架结构,计算了三条地震波的X向和Y向时程,需分别查看两个方向的性能校核包络结果。此时可以分别定义X向的性能校核PC-XY向的性能校核PC-Y,每个性能校核中用三个需求集表示三条地震波,需求集组合方法选择最大值,如下图所示:
