板的湿混凝土荷载
创建者:吕良,编辑者:吕良,最近更新:2019/08/08 17:06:21

问题描述:

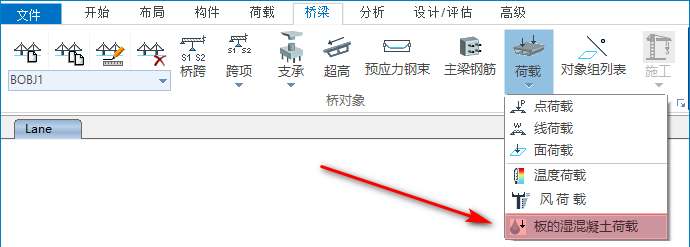

      在【桥梁选项卡荷载一栏中,有一项为板的湿混凝土荷载,该类荷载的作用是什么,如何定义?


解答:

       混凝土板的湿重用于模拟I型钢梁U型钢梁组合梁桥和预制混凝土I型梁组合梁桥在施工阶段现浇混凝土板浇筑时的湿重。在使用 Slab混凝土板湿重 进行分阶段施工时,需要执行两项操作:

  • Pour Concrete( 浇筑混凝土):该操作会在组合梁中的支撑梁顶部施加于等效载荷,用于模拟现浇主梁的重力。等效荷载的大小于混凝土板的重量相等。此时,板没有任何刚度。 对于带有悬挑的现浇混凝土板,程序将自动计算由于悬臂段引起的等效扭矩,并施加于下侧撑梁上。
  • Remove Forms(移除支架):该操作将从梁上移除等效载荷,同时根据混凝土面板的真实刚度和重量,将其添加于结构。

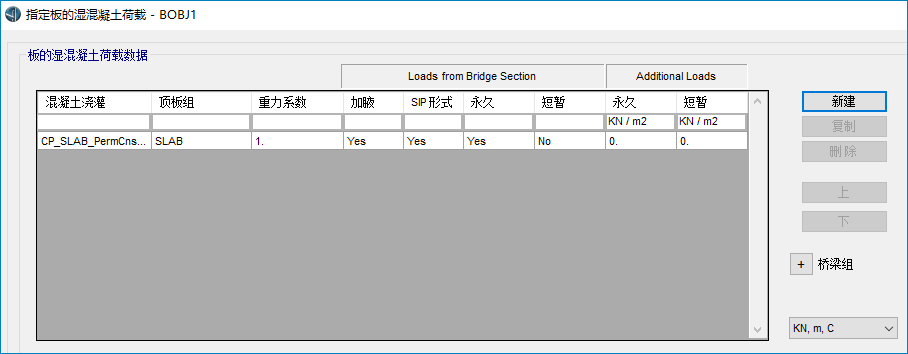

      需要注意的是,施工阶段激活板的湿混凝土荷载时,软件不仅可以考虑混凝土板的自重,还可以考虑在施工过程中的其他荷载。板的湿混凝土荷载定义窗口如下图所示:


a.混凝土浇筑:用于定义浇筑混凝土节段的名称;

b.顶板组:用于确定所浇筑的混凝土节段所包含的顶板组,顶板组需要在【对象组】列表中定义。软件会依据该组中包含的结构体积来计算相应的混凝土湿重。

c.施工荷载(Loads from Bridge Section options)

该荷载类型为施工荷载,包含四类荷载;加腋荷载(Haunch load)、SPI荷载 (stay-in-place form loads)、永久荷载(Permanent construction loads),临时荷载(Temporary construction loads)关于这四种荷载详细介绍可参考知识库-截面定义选项卡中各类荷载的意义及使用如果在施工过程中不需要考虑这类荷载,在对应的选项中直接设置为“no”。

 d.附加荷载(Additional Loads)

附加荷载分为两类:永久荷载(Permanent construction loads)和临时荷载(Temporary construction loads)。该荷载表示的施工期间混凝土板单位面积上的额外重力荷载,该荷载将在浇筑混凝土面板时添加。如果在移除支架后,该荷载保留,则为永久荷载。如果该荷载和支架同时移除,则荷载为临时荷载。
