问题描述：
嵌入式梁单元的连接方式如何定义，在实际工程中应如何选择？
解答：
嵌入式梁单元是一种特殊的结构单元，其内置的特殊界面单元可模拟结构与土之间的相互作用，根据嵌入式梁单元的不同行为，其连接方式有多种定义。当选择Grout Body（注浆体）时，模拟的是锚杆注浆段，不能单独定义其连接方式，必须与Node-to-Node（点对点锚杆）单元端点共点才能生效；当选择Pile（桩）、Rock Bolt（岩石锚杆）时，其连接方式可以选择Free（自由）、Hinged（铰接）和Rigid（刚接）。其连接点位于不同材料上时，连接效果是不同的。
1.连接点位于土体材料上。
Free（自由）：嵌入式梁单元与土体之间通过特殊的界面单元连接，可平动、转动。
Hinged（铰接）：嵌入式梁单元与土体直接连接在一起，因此它们的位移相同，但可相对转动。
Rigid（刚接）：嵌入式梁单元与土体直接连接在一起，位移相同，不能相对转动。
实例：单桩静载试验。
模拟单桩静载试验时，桩顶端与土体应设置为自由连接。如下图所示，若设置为刚接或铰接，将导致桩顶端与土体位移一致，产生错误的位移与应力结果。若要详细分析桩的力学行为，可建立实体桩进行模拟，参考实体桩模拟方法。

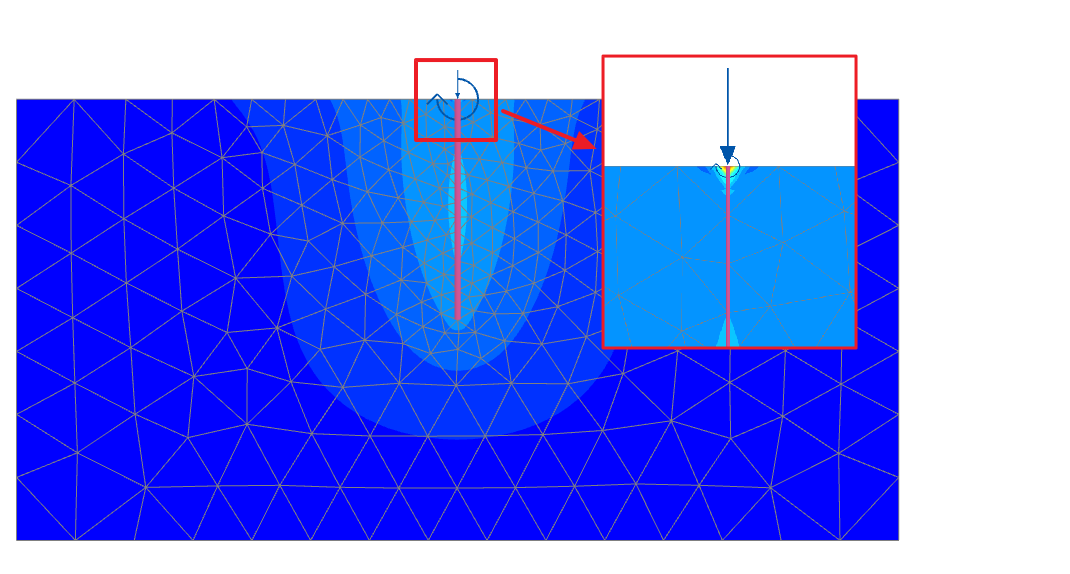

图1 桩错误连接方式产生的位移云图
2.连接点位于没有界面单元的结构单元上（如梁、板等）。
Free（自由）：嵌入式梁单元与土体、结构单元之间通过特殊的界面单元连接，可平动、转动，但结构单元与土体间不可平动、转动。
Hinged（铰接）：嵌入式梁单元与土体、结构单元直接连接在一起，它们的位移相同，但可相对转动。
Rigid（刚接）：嵌入式梁单元与土体、结构单元直接连接在一起，位移相同，不能相对转动。
实例：基坑内支撑结构中的立柱。
基坑上下撑之间的立柱，可用梁单元模拟，使内支撑结构有效的连接在一起（梁单元之间默认刚接）。下部立柱可用嵌入式梁单元模拟，其行为选择桩（Pile），连接点设置为顶部刚接。

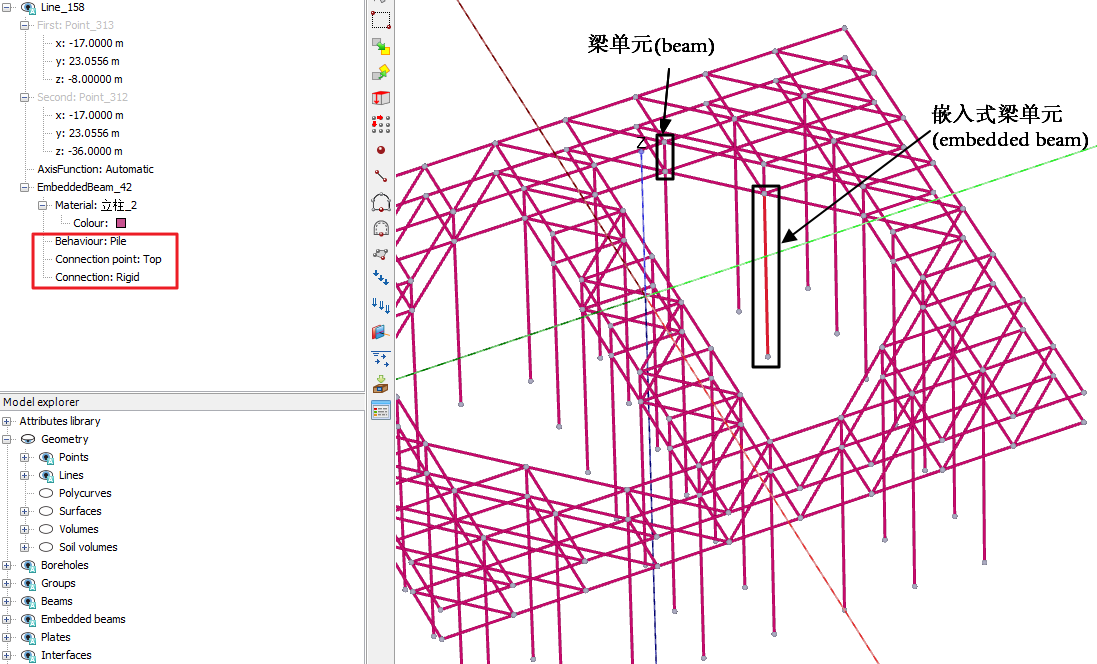

图2 基坑内复杂支撑结构的模拟方法
3.连接点位于带有界面单元的结构单元上。
Free（自由）：嵌入式梁单元与土体、结构单元之间通过特殊的界面单元连接，可平动、转动，结构单元与土体间也可平动、转动。
Hinged（铰接）：嵌入式梁单元与结构单元直接连接在一起，它们的位移相同，但可相对转动。结构单元与土体间仍通过界面单元连接。
Rigid（刚接）：嵌入式梁单元与结构单元直接连接在一起，位移相同，不能相对转动。结构单元与土体间仍通过界面单元连接。
实例：土钉墙。
土钉采用嵌入式梁单元模拟，行为选择桩，顶端与混凝土墙应设置为刚性连接，使其位移、旋转一致。混凝土墙采用板单元模拟，在其两侧可添加界面单元来模拟与土之间的相互作用。

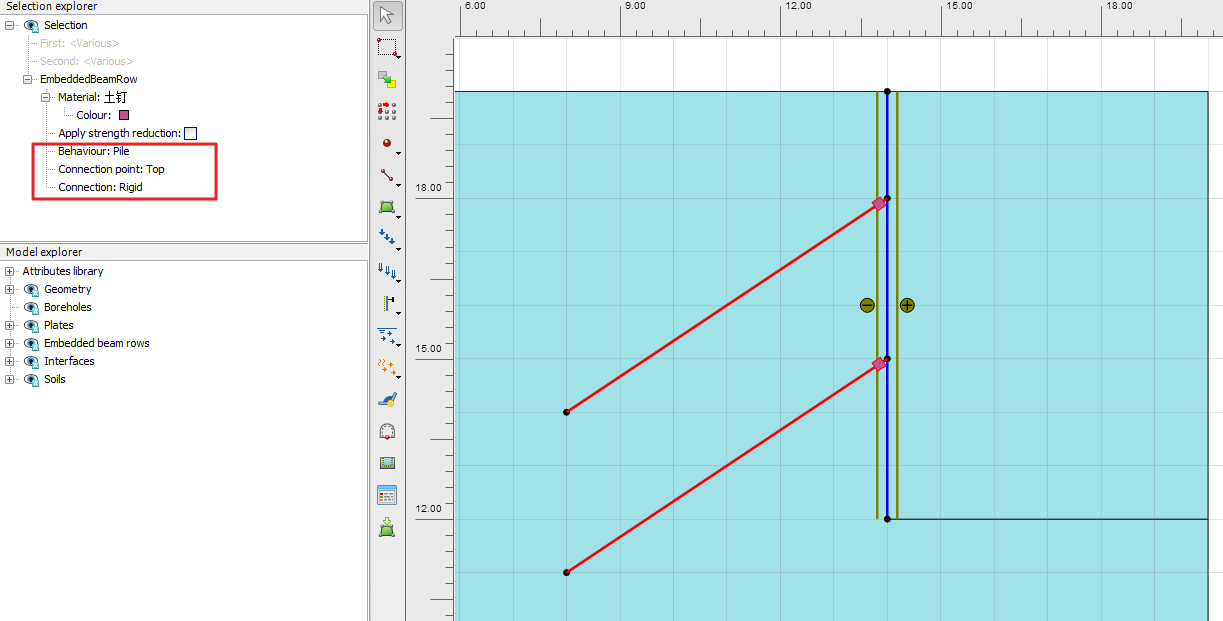

图3 土钉与混凝土墙的连接方式
注意：PLAXIS中结构单元之间默认刚接，嵌入式梁单元由于其特殊性，只能设置一端点的连接方式，桩身及另一端点无法与结构单元有效连接。如下图所示，位于板单元面内的桩，在外力作用下与板分离。

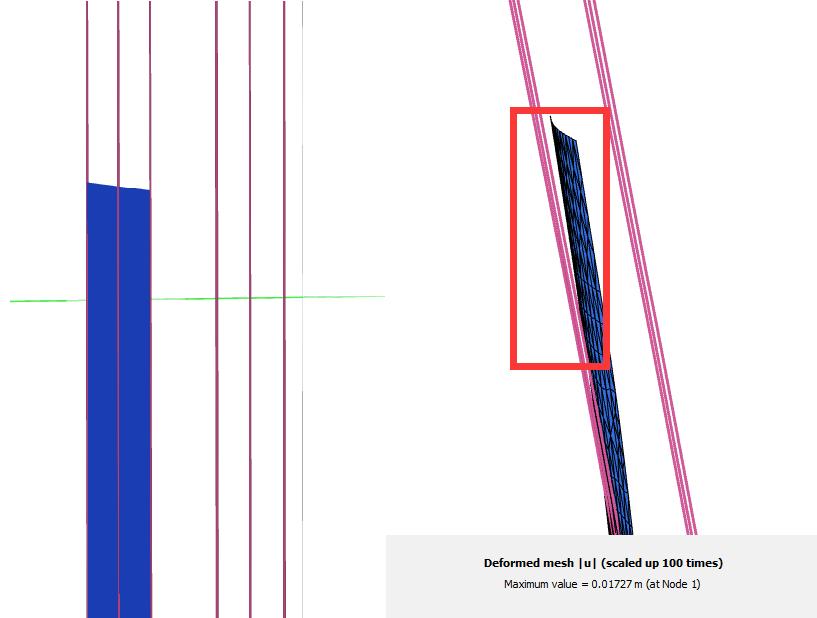

图4 外力作用下桩与板分离
