嵌入式梁单元的不同行为
创建者：王旭刚，编辑者：王旭刚，最近更新：2018/04/26 09:49:59
问题描述：
嵌入式梁排单元的不同行为的定义是什么，连接点的位置如何设置？
解答：
嵌入式梁单元是一种结构单元，可模拟桩、锚杆、注浆体等结构。通过内置的特殊界面单元，来模拟结构与土之间的相互作用，包括侧摩阻力与端部反力等，具体内容请参考桩单元与土体的接触关系及承载力定义。
嵌入式梁单元有三种行为可供选择：桩（Pile）、锚杆（Rock bolt）以及注浆体（Grout body），不同行为（behavior）下其端部连接方式会有所不同，但材料的属性不发生变化。嵌入式梁单元的行为及端部连接方式，可在结构步骤中将其选中后，在选择浏览器中设置。选择桩和锚杆后可定义连接点的位置，选择注浆体则不能定义连接点。

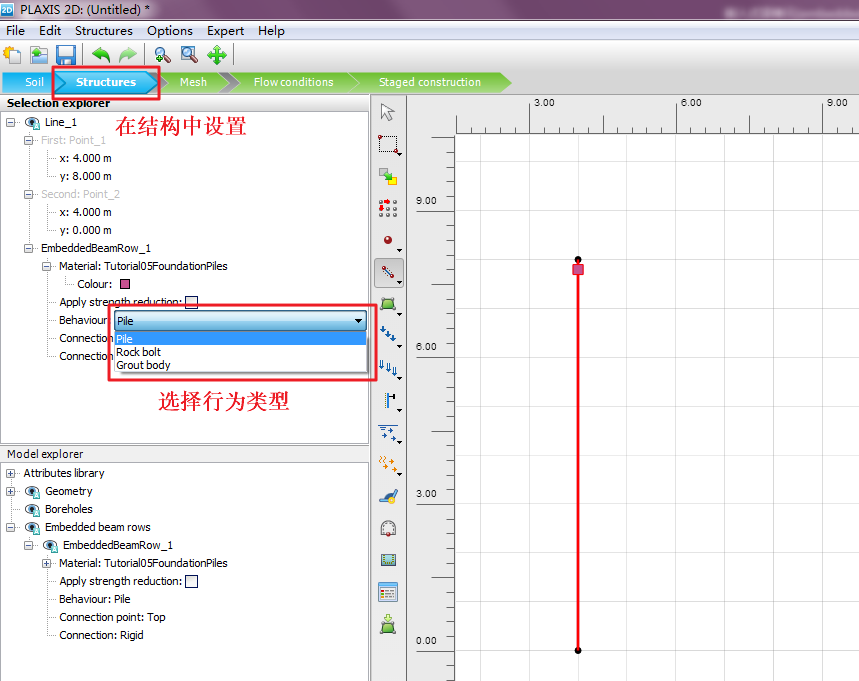

图1 定义嵌入式梁单元的行为
桩与锚杆两种行为的区别在于，若非纯摩擦桩的话，需要设置端部反力，而锚杆一般不考虑端部反力（Fmax=0）。
Npile=Fmax+Fskin；Nrock bolt=Fskin
式中：Npile为桩的轴向承载力，Nrock
bolt为锚杆的轴向承载力，Fmax为端部反力的最大值，Fskin为摩擦阻力。
注意：注浆体必须与点对点锚杆（node-to-node anchor）单元连接（端部共点后，软件自动连接），否则无法进入网格步骤。
桩的连接点可设置为顶部/底部（Top/Bottom）。顶部是指单元中Z轴坐标值最大的点；对于水平的桩来说，是X轴坐标值最小的点；若Z、X轴坐标相同，则是Y轴坐标值最小的点。连接点选择底部与之相反。
锚杆的连接点可设置为起始/第二（First/Second）。起始为几何线的起始点，第二为几何线的第二点。

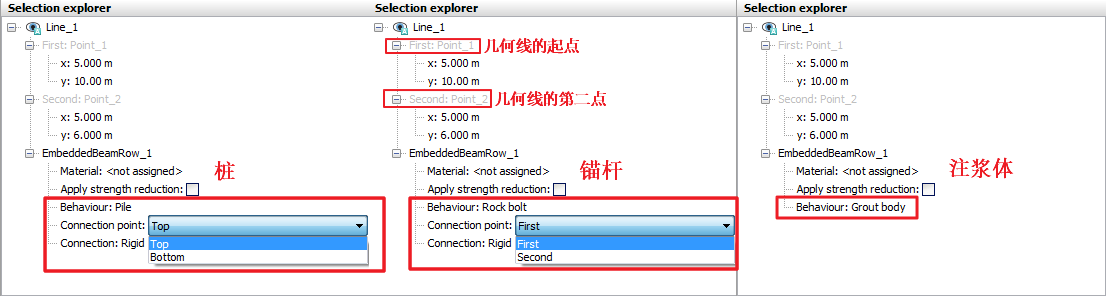

图2 不同行为下端部的连接方式
