问题描述：
CSIBridge在进行施工阶段分析时，对于一些临时支撑结构如何进行模拟？
解答：
在CSIBridge中可采用连接单元约束相应节点的自由度，来模拟临时支撑结构。具体操作步骤如下：
1.定义一个连接单元；
构件>属性连接>类型>连接属性，定义连接单元，临时支撑。这里采用零长度连接单元进行模拟，如图1所示；

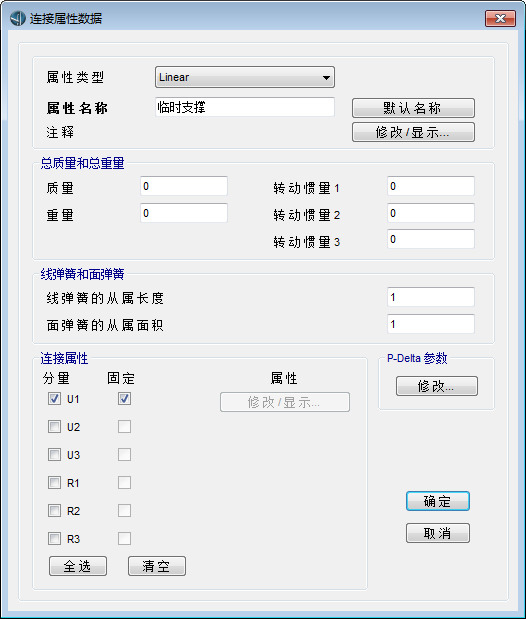

图1 定义连接单元
一般对于临时支撑，不需要考虑其质量和重力，并且其仅约束了结构的Z向运动。因此，上图中质量和重量均设置为零。U1方向默认为连接单元的轴向方向。采用单点支撑绘制连接单元时，连接单元的轴向方向也就是全局Z向。因此，约束连接单元的轴向运动U1也就是约束了结构在该处全局Z向运动；相应的U2和U3表示水平方向约束，可根据实际要求设置较小的刚度值。这里没有考虑临时支撑的水平刚度，故U2和U3没有勾选。；
2.绘制单点支撑；
高级>绘图>绘制单点连接
，选择定义好的临时支撑，在需要添加临时支撑的位置绘制单点连接；

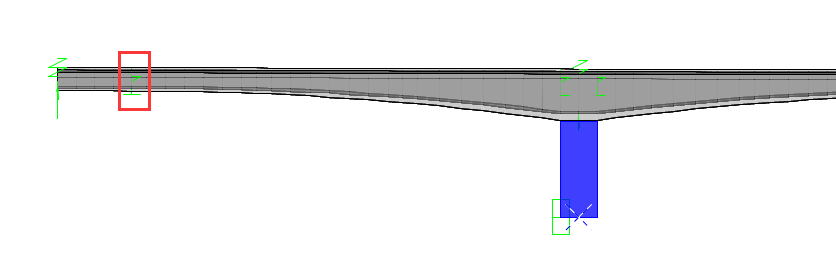

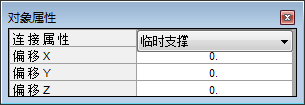

图2绘制临时支撑
3.设定结构组；
高级>定义>对象组列表>添加对象组，添加一个临时支撑对象组，并把刚才定义的临时结构指定到临时支撑对象组。这里需要注意的是，如果分时段激活临时支撑结构，就需要定义多个对象组。

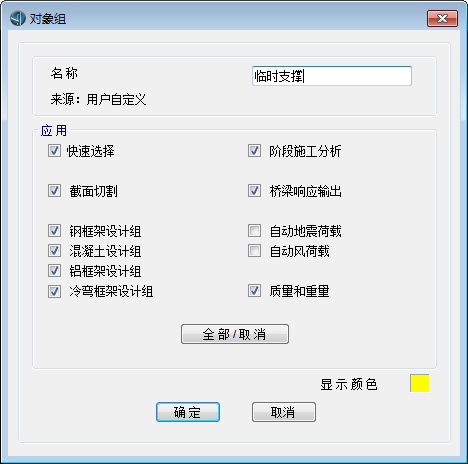

图3 定义结构组
4.在相应的施工阶段激活相应结构组；
在施工阶段定义中，在相应的施工阶段激活临时支撑结构组，待相应截段施工完毕，就可以钝化临时支撑。

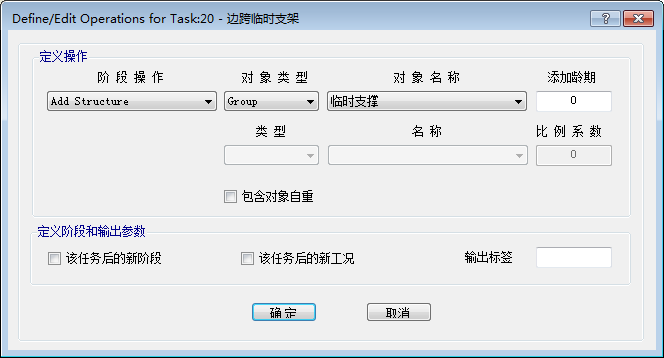

图4激活结构组
