问题描述：
在已经有复杂分析模型（如大型基坑内支撑结构）CAD图纸时，可以通过在结构模式下导入.dxf文件的方式建立分析模型。那么如何将.dxf文件导入PLAXIS 3D建立模型呢？
软件版本：
PLAXIS 3D 2016
解答：
1.CAD绘图要点
a)绘图起始位置建议设置在点（0,0），PLAXIS导入时默认以坐标x=0，y=0为坐标原点；
b)绘图单位设置为mm，PLAXIS导入时默认缩小1000倍将单位改为m；
c).dxf文件存放路径需为全英文路径；
d)导入的文件仅包含构成模型线的图层，含有其他图层时导入会出错，当文件包含的图层较多时需要将构成模型的线拷贝到新CAD文件，插入点坐标设置为（0,0），另存为.dxf格式文件；
e)线段至少有一个端点必须与其他线相连，否则划分网格时会出错。

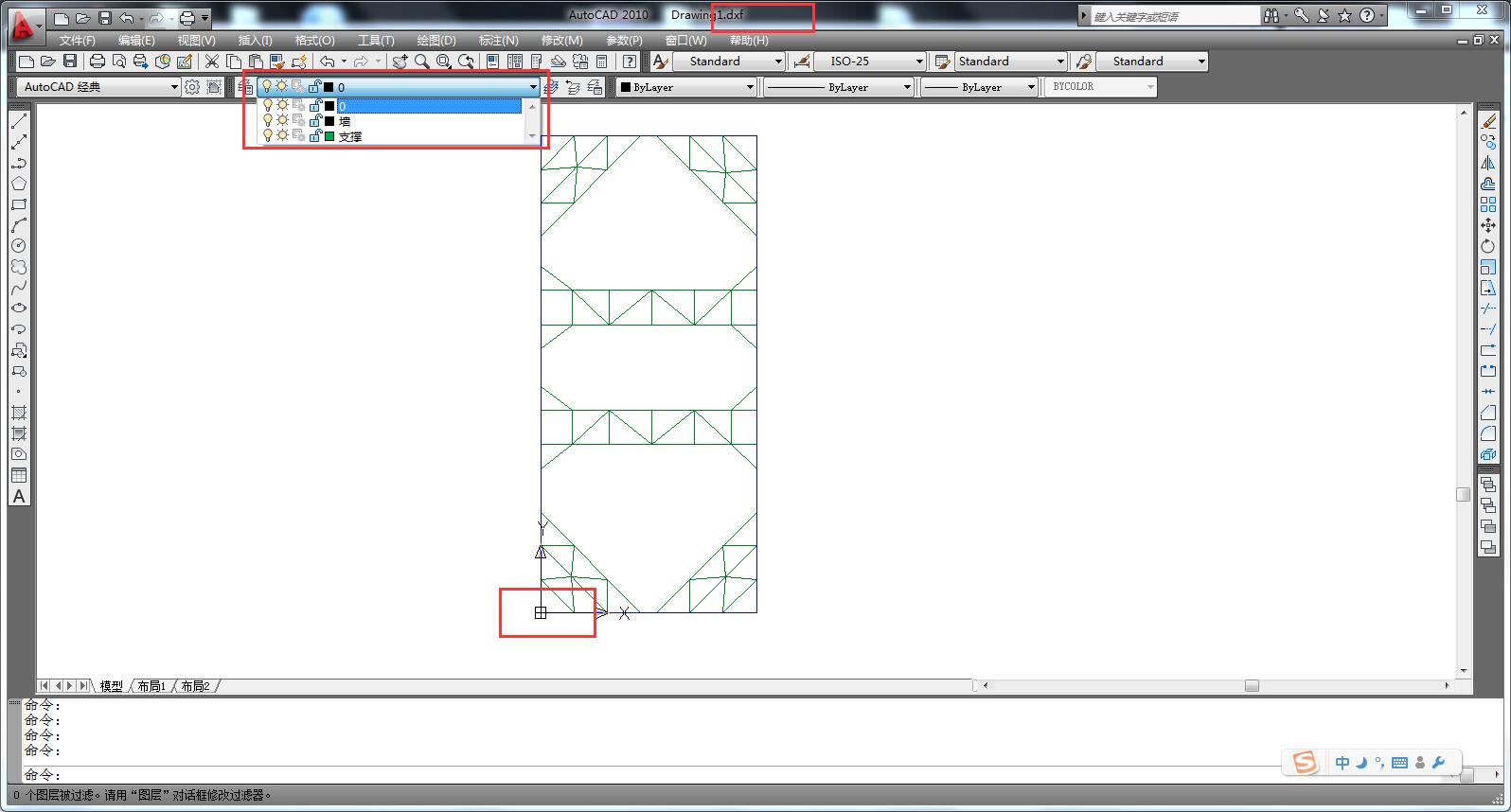

图1 CAD文件绘制图形
2.在PLAXIS 3D 中操作流程：在结构模式下，点击导入结构，弹出打开结构窗口。找到.dxf文件路径，点击打开，跳转至导入结构窗口。对象类型：勾选多段线；缩放：1.0；插入点：（0,0,0）；点击确认。完成PLAXIS 3D 中模型导入，选择相应的线可以创建结构。具体操作过程见图2-图4。

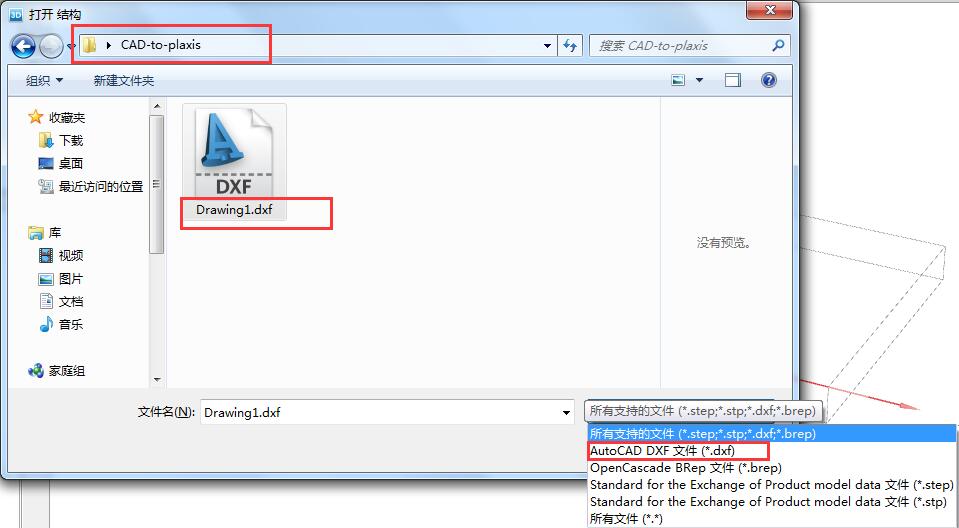

图2 查找文件路径

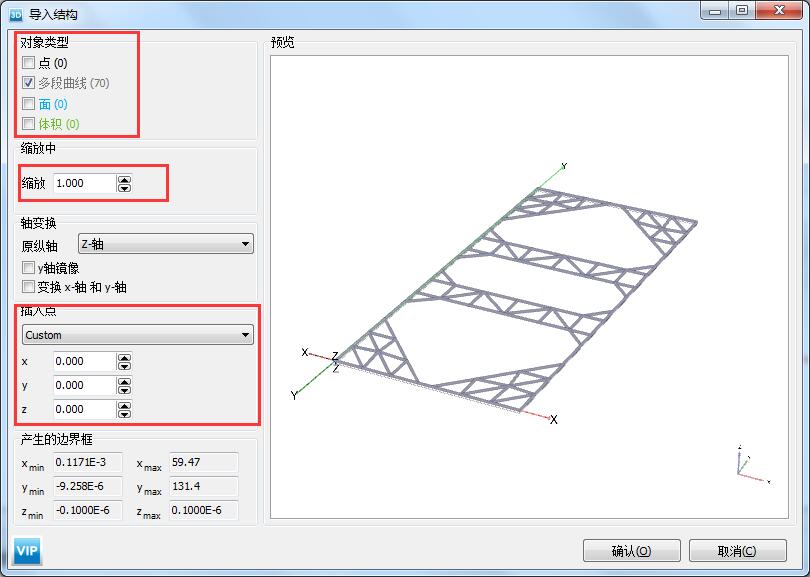

图3 导入结构设置

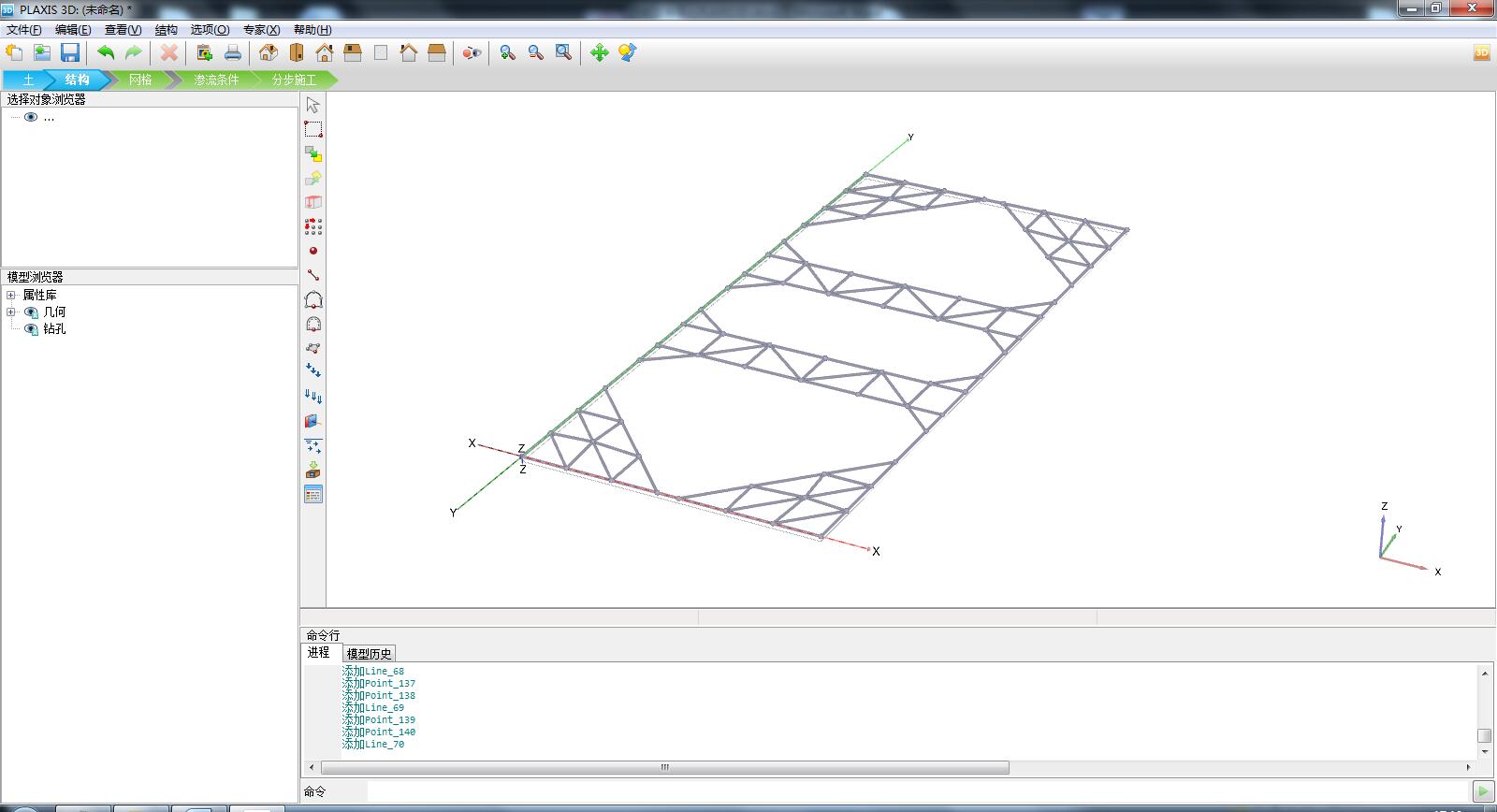

图4 通过dxf文件导入的分析模型
