如何一次提取多个节点的时程反应谱数据
创建者：曾亚，编辑者：曾亚，最近更新：2018/03/22 10:11:45
问题描述：
请问，如何一次输出多个节点的时程反应谱曲线数据？
解答：
楼层反应谱数据对于某些核电工业类结构分析是很有用的结果。例如，核电站厂房结构设计过程中提取设备所在楼层区域的反应谱，以进行关键设备的抗震验算。
SAP2000提供楼层反应谱的计算功能。可直接图形显示出节点的楼层反应谱，这是比较直观的方式，但是对要输出的每个楼层关键节点单独操作一次，如图1所示。如果提取的节点数量较多，则会带来多次重复性工作。

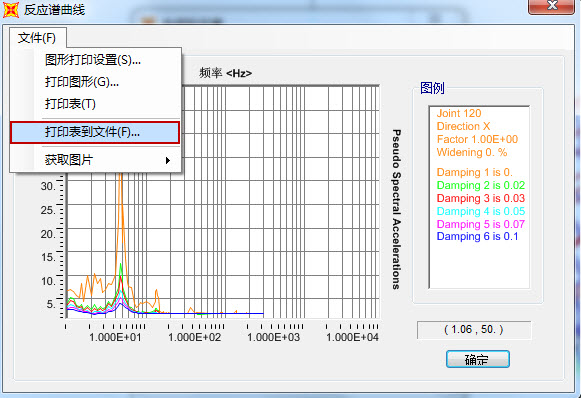

图1 显示反应谱曲线
实际上，利用“导出”命令可以避免上述重复性工作，一次完成提取多个关键节点的时程反应谱曲线数据工作，更加高效便捷。具体操作如下：
步骤一：定义命名集
点击菜单【定义>命名集>节点时程反应谱】或【显示>显示反应谱曲线】，在弹出的对话框中，在“定义”选项卡中逐个添加关键节点如下图2所示，添加完成后点击“保存命名集”按钮，为此次输入的所有节点集定义名称“TEST”，如图3所示。

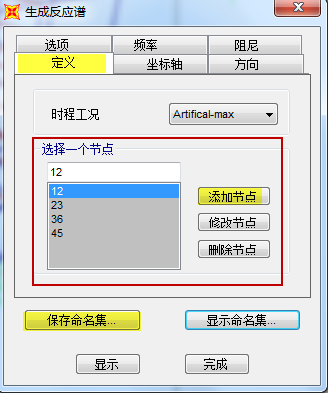

图2 输入节点编号

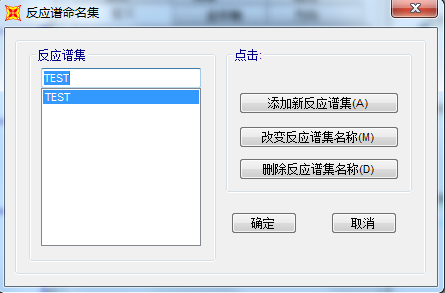

图3 添加命名集
（注：可根据需要保存多个命名集，通过点击“显示命名集”按钮进行查看。）
步骤二：数据导出
程序提供多种格式文件的导出，如s2k、xls、mdb等，便于用户后续进行数据的二次处理工作。下面以导出s2k文件为例进行说明。
点击菜单【文件>导出>SAP2000.s2k文本文件】，弹出对话框中勾选需要导出的节点时程反应谱数据（图4红框区域），并注意选择相应的荷载工况等。保存后，导出的数据如下图5所示。

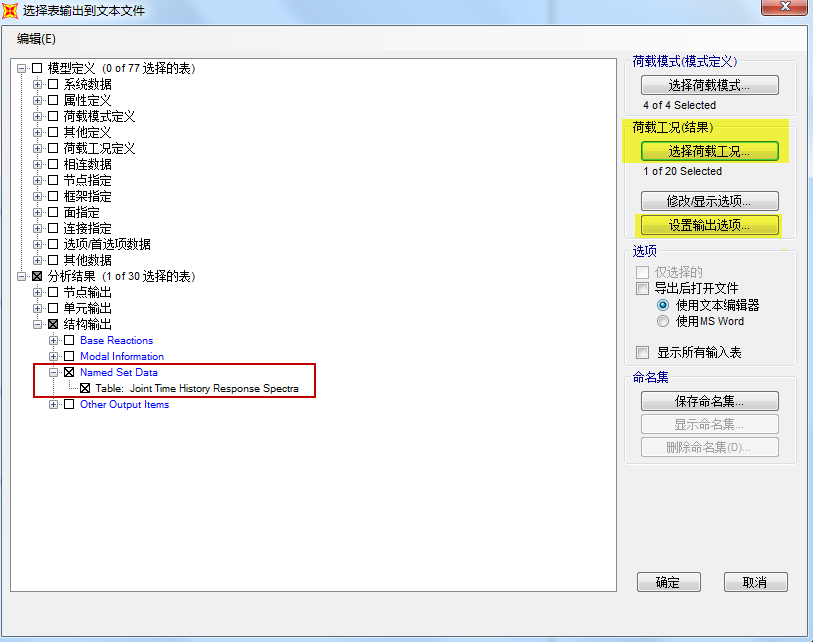

图4 选择导出数据

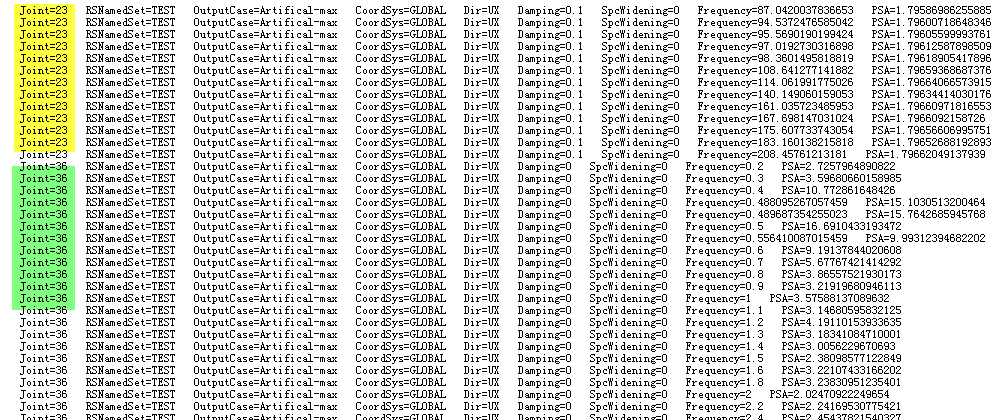

图5 导出的数据
