问题描述：

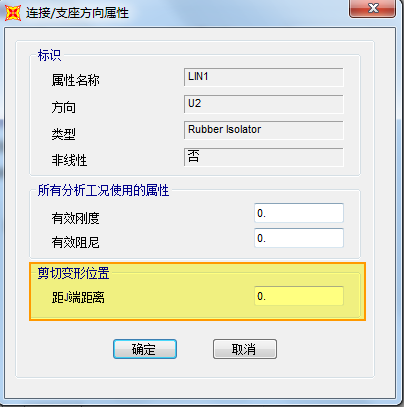

连接单元水平向属性中“剪切变形位置”选项，如下图黄色区域所示。该项具体含义是什么？
解答：
剪切变形位置即连接单元剪切变形发生的位置，对话框中输入的数值为距离J端的绝对距离，J端指沿连接单元轴向（局部1轴）的末端位置。该值程序默认为0，代表剪切变形发生的位置在J端。

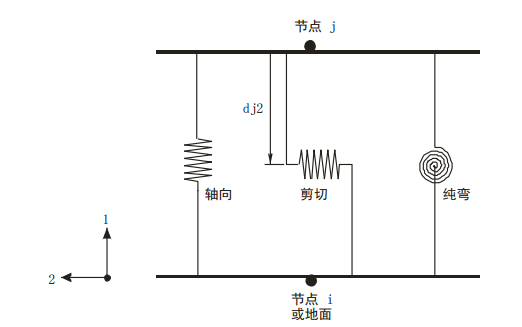

下图1为连接单元的弹簧力-变形关系示意图(假定所有的剪切变形仅发生在剪切弹簧内，弹簧与节点间的连接件为刚性)
图1 弹簧力-变形关系示意图
图中dj2代表剪切变形位置，即剪切弹簧所在位置。剪切弹簧的变形可由在节点的转动和平动引发，在此弹簧内的力将产生延长度线性变化的弯矩，此弯矩在剪切弹簧处为0，类似弯矩铰的作用。
由此可知，设置不同剪切变形位置，会影响连接单元的分析内力，其中对弯矩值影响较为明显，同时对结构周期也有一定影响。用户应根据产品规格及实际情况填写恰当的数值。
