节点样式的指定
创建者：曾亚，编辑者：曾亚，最近更新：2016/03/03 10:55:37
问题描述：
通常，对面单元施加非均匀温度或压力荷载时，可通过节点样式来实现。请问，是否定义了节点样式就会引起结构的响应？
解答：
节点样式是一组标量值，本身并无方向性。节点样式的定义本身并不引起结构响应。也就是说，只有先将已经命名的节点样式指定给具体的节点后，并应用到相应的指定中，才会对结构产生影响。
如下图1所示，两个相同的面对象1、2，均对其节点指定相同的节点样式。不同的是，将面对象1的节点样式值应用到指定表面压力荷载中，而面对象2并未做上述操作，如图2所示。

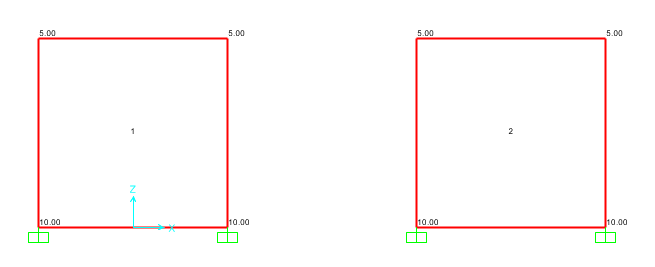

图1 节点样式值

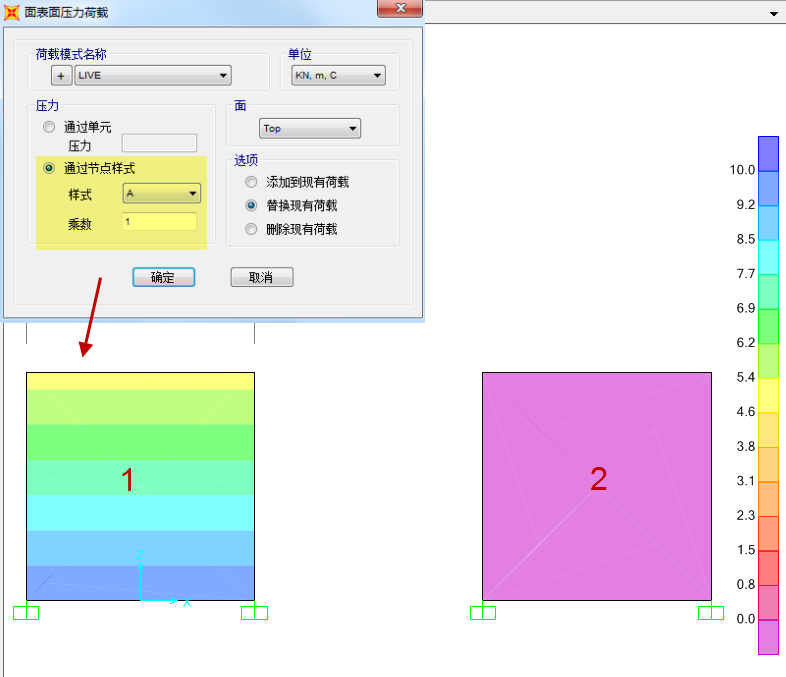

图2 表面压力荷载指定
运行分析之后，查看壳应力如图3所示。可以看出面对象2上的节点虽然指定了节点样式，但并没有应用到相应的荷载指定中，所以并未产生结构的响应。也说明了只有将定义的节点样式应用到具体的指定中才会产生预想的效果。（了解更多关于节点样式的内容，可阅读知识库另一篇文档节点样式的应用）

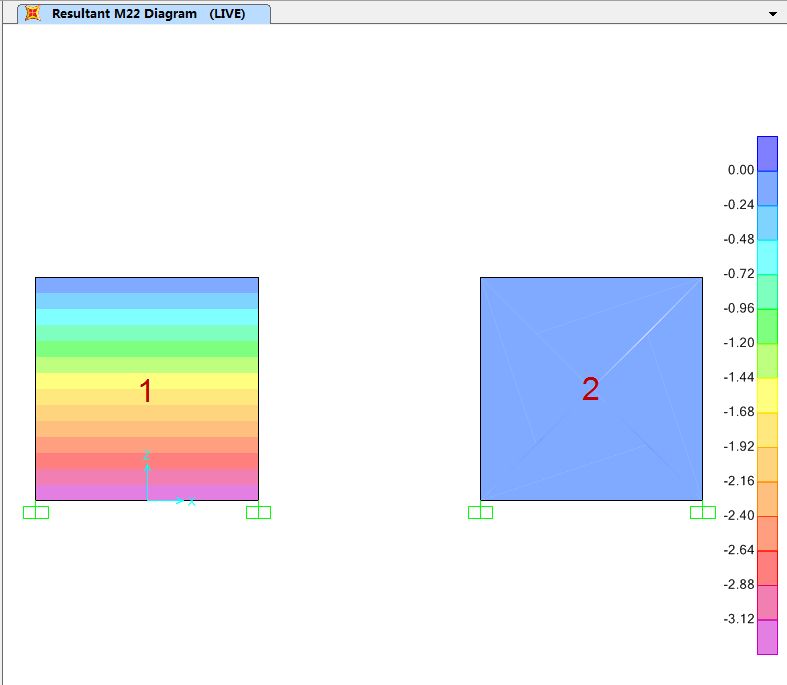

图3 壳分析内力（M22）
