竖向偏移模拟选项对SAFE计算的影响
创建者:魏旭豪,编辑者:魏旭豪,最近更新:2015/12/30 12:00:38

问题描述:

如下图所示的楼板,除预应力钢筋外其它条件均相同,Dead工况下(程序对Dead工况进行计算时,未考虑预应力钢筋的影响)预应力楼板内力与非预应力楼板内力有很大差异(如图3、图4所示),是什么原因造成的?

1 非预应力楼板

2 预应力楼板

3 非预应力楼板Dead工况下的F11

4 预应力楼板Dead工况下的F11


解答:

1和图2所示的结构在相同荷载下其内力差异必定是由于刚度差异引起的。

程序中关于工况刚度设置共有两处,工况使用的刚度定义(菜单定义>荷载工况>修改/显示工况…)、竖向偏移模拟选项(菜单运行>高级建模选项>竖向偏移模拟…)。

在默认情况下,预应力楼板和非预应力楼板Dead工况使用的刚度均为零初始条件(如图5所示),即在进行此工况计算时不考虑预应力钢筋的影响,故此项设置不会引起计算结果的差异。

5 工况使用的刚度定义对话框

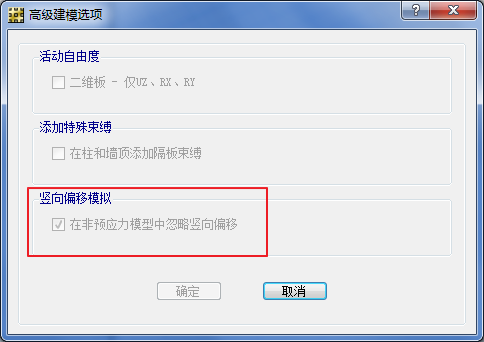

默认情况下,程序勾选了图6中“在非预应力模型中忽略竖向偏移”项,即对于预应力结构,程序默认考虑竖向偏移的影响,而非预应力结构则忽略此影响,从而造成了本例中的内力计算差异。

6 竖向偏移模拟选项对话框

若在图1所示的非预应力结构中,取消6中竖向偏移模拟选项,则可以得到与预应力结构相同的结果。

关于“竖向偏移”,可参考下图。图7中托板和楼板的顶面相平,在默认情况下,程序对托板进行了竖向偏移而达到图示的效果。



7 托板竖向偏移效果图
