问题描述：
在SAFE中如何模拟桩基？其建模的具体操作流程是怎样的？
解答：
在SAFE中模拟桩基的核心思路包括：使用刚域处理承台—柱—桩之间的连接关系；使用点弹簧模拟桩对基础的作用；在设计阶段注意承台的冲切校核，必要时手动调整冲切周长。
具体操作步骤如下：
1）定义承台与刚域属性

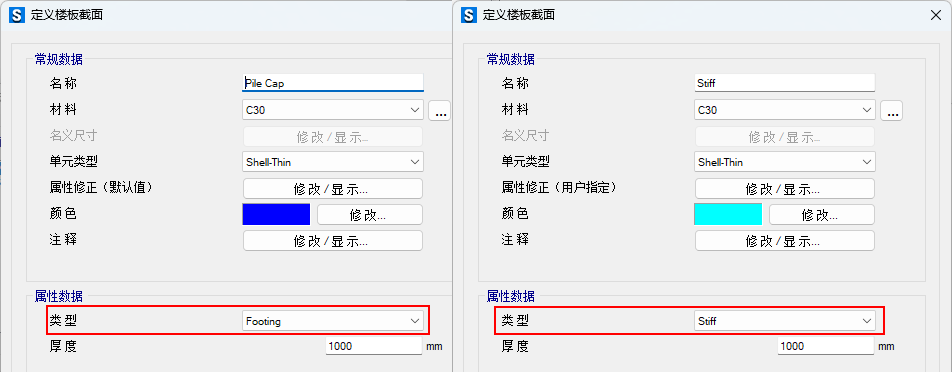

通过【定义>截面属性>楼板截面】命令，定义承台和刚域的截面属性，如图1所示。其中，承台类型可选择“Mat”或“Footing”，二者的单元类型相同（均为壳单元），分析结果一致，仅在各国规范下的最小配筋率有所不同。刚域类型选择“Stiff”，其厚度应与承台保持一致。
图1 定义承台和刚域的截面属性
2）定义点弹簧属性

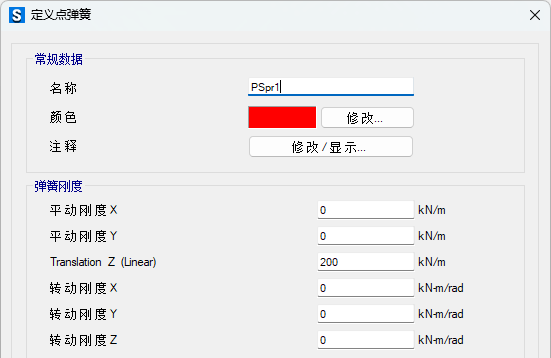

通过【定义>弹簧属性>点弹簧】命令，定义点弹簧属性，如图2所示。对于端承桩，弹簧的竖向刚度设置为单桩的实际刚度。其余自由度的刚度值可根据工程实际情况设定。
图2 定义点弹簧属性
3）绘制承台、刚域及桩点
在绘制基础前，通常需先导入上部结构柱底节点。对于圆形或矩形的承台和刚域，可通过【绘制>绘制楼板/墙>快速绘制圆形或矩形面】命令绘制；不规则形状的承台，可通过【导入>建筑平面文件】命令导入闭合多段线进行临摹。桩点可通过【绘制>绘制节点】命令绘制；或通过【导入>楼板平面文件】命令导入CAD中的点元素。
绘制顺序建议如下：
① 在柱位置绘制承台和刚域，刚域尺寸取柱截面尺寸。
② 在桩位置绘制节点，可创建轴网用于定位，或者输入偏移距离。
③ 在桩位置绘制刚域，其尺寸取桩的实际尺寸或换算方桩尺寸。
4）设置地基属性
① 选择桩节点，通过【指定>节点>弹簧】命令，为其指定相应的点弹簧属性。
② 在承台角点设置水平固定约束（【指定>节点>支座】）或者水平弹性约束。

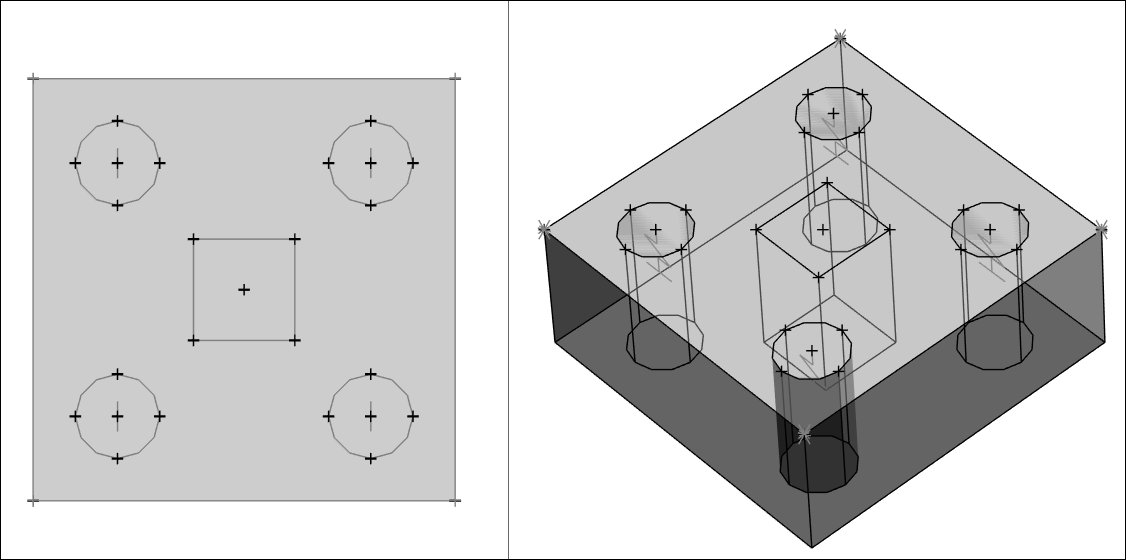

图3展示了桩基模型的平面视图与拉伸视图，其中桩节点已指定点弹簧属性。
图3 桩基模型
5）设置剖分选项

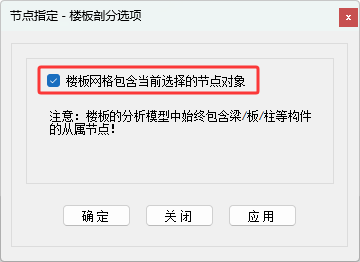

选择柱节点和桩节点，通过【指定>节点>楼板剖分选项】命令，将孤立节点包含到承台的剖分网格中，如图4所示。注意：程序默认不会基于未从属于构件的节点对板进行剖分，因此需手动设置。
图4 节点的板剖分选项
6）冲切校核与手动调整
SAFE默认识别点弹簧节点作为桩冲切承台的点，但点弹簧尺寸为零。因此，需在设计完成后，选择桩节点，通过【设计>混凝土板/梁设计>查看/修改板冲切抗剪校核覆盖项】命令手动设置冲切周长。设置方式如下：
① 若桩为矩形且冲切周长在承台范围内，选择“Specified Support/Load Size”，输入桩的实际尺寸或等效方桩尺寸；

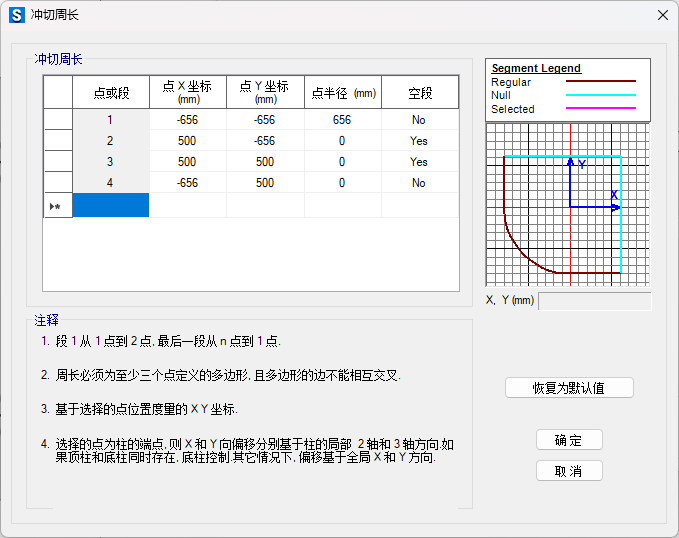

② 若桩为圆形和（或）冲切周长超出承台范围，选择“Specified Perimeter”，通过点坐标、点半径和空段设置绘制冲切周长，如图5所示为圆形角桩冲切周长的设置示例。
关于桩冲切的更多问题，建议参考工程案例解析《桩基承台受冲切计算结果异常》。
图5 圆形角桩冲切周长的设置
