问题描述：
ETABS 为了统计剪力墙的设计内力，需要对设计对象分别标记墙肢标签和连梁标签，然后基于标签统计设计对象的内力。请问，墙肢标签和连梁标签的标记原则是什么？
解答：
在同一楼层内，定义为一个相同名称标签的墙肢或相同名称标签的连梁，将作为一个设计对象，ETABS 将基于标签统计内力、设计配筋。
对于墙肢标签和连梁标签，用户可以在模型绘制完成后通过【指定>壳/框架>墙肢标签】或【指定>壳/框架>连梁标签】完成指定。点击对话框中的【修改/显示】按钮，可以在弹窗中自定义墙肢或连梁的标签号。
除了可以对壳对象指定标签外，ETABS 也支持对框架指定标签。例如：对框架模拟的端柱指定墙肢标签，相同标签的端柱和墙肢将作为一个整体进行构件设计；同理，对线单元模拟的连梁指定连梁标签，线单元也可以作为连梁进行构件设计。
墙肢和连梁的标识是由楼层和标签共同决定唯一性的。对于墙肢，同层内相同标签的对象为一个整体，不同的楼层则可以用同一标签代表不同的墙肢，这对设计没有任何影响。对于连梁，楼面标高处上下各半层范围内相同标签的对象为一个整体，该范围以外同一标签代表不同的连梁，当深连梁的深度超过半层层高时，可在连梁标签对话框中勾选“多层”，此时超过半层范围的同一个连梁标签仍为一个整体。
为了更清楚的说明墙肢与连梁的标记原则，接下来将分别举例说明：
示例一：筒体剪力墙

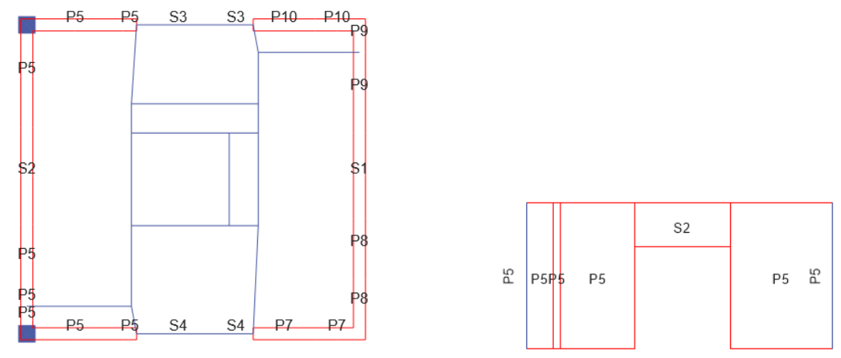

如图 1 所示，P 开头的为墙肢标签，S 开头的为连梁标签。左右两部分筒体由线单元模拟的 S3 连梁和 S4 连梁连接，筒体左半部分和右半部分展示了两种标记标签的方式：
筒体左半部分由 P5 标签的墙对象和端柱以及壳单元模拟的连梁 S2 组成了 C 形组合墙；
筒体右半部分由多段一字墙（包括 P10、P9、P8、P7 墙肢）和壳元模拟的连梁 S1 组成。
(a)
平面图 (b) 立面图
图 1 筒体剪力墙
示例二：单片剪力墙
图 2 中的四层剪力墙由左侧的一字墙 P1、中间的连梁和右侧的一字墙 P2 组成。左侧剪力墙的墙肢标签虽然都是 P1，但 ETABS 会基于楼层识别剪力墙，所以每层剪力墙单独设计。
连梁则根据构件所处位置判断，由于图中相邻的连梁对象均位于同一层的上下各半层范围内，所以标记为同一标签的相邻连梁对象将作为一个整体，不同楼层则分别统计内力，即图 2(a) 与图 2(b) 的标记效果一致。
以图 2(b) 为例，连梁 S1 属于 Story4，标记 S3 的两个面对象为一整片连梁，属于 Story3。同理，S2 属于 Story2，S11 属于 Story1。这四片连梁独立设计，互不影响。
(a) (b)
图 2 单片剪力墙
示例三：深连梁

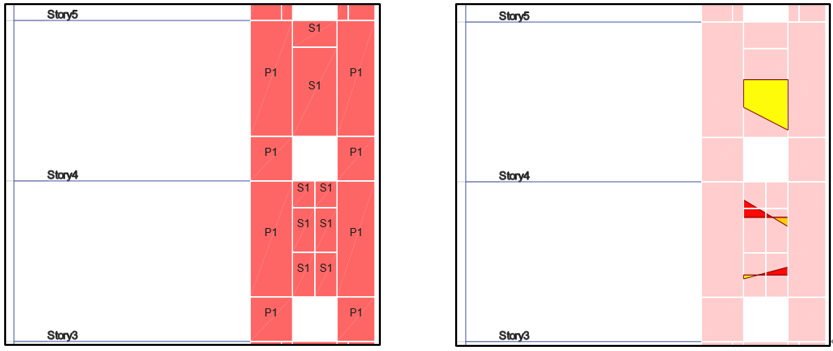

图 3 中的连梁标签均为 S1，由于连梁深度较大，超过了半层层高，程序将根据面对象所处位置识别连梁的划分范围。Story5-Story4 之间的连梁由上下两个面对象组成，虽然下方面对象的范围超过了半层层高，但是顶部仍处于 Story5 的半层范围内，因此该面对象仍属于 Story5，ETABS 将这两个面对象识别为一个整体，从连梁内力图 3(b) 可以看出，两个面对象为一片连梁。
Story4-Story3 之间的连梁由六个面对象组成，由于底部两个面对象位于 Story4 的半层范围外，因此这两个面对象被识别为一片连梁，其余四个面对象被识别为另一片连梁。从连梁内力图 3(b) 可以看出，两片连梁分别输出内力，但这不是期望的效果。
(a) 连梁标签示意图 (b) 连梁内力图
图 3 深连梁

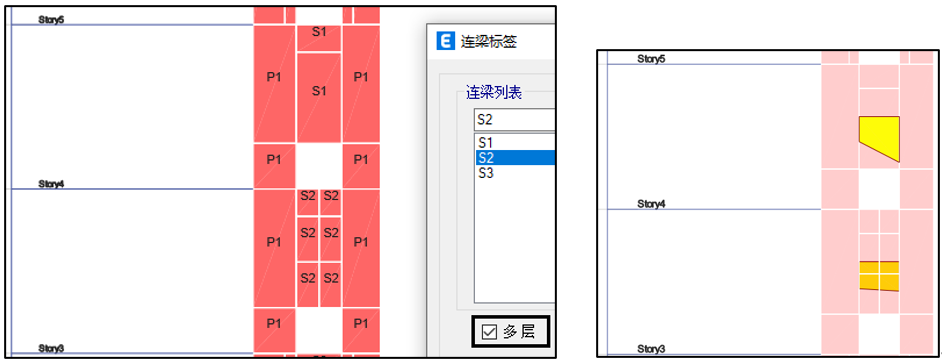

为了实现 Story4-Story3 之间的面对象识别为一片连梁的效果，可定义一个勾选了 “多层” 的连梁标签 S2 来标记这六个面对象，如图 4(a) 所示。从内力图 4(b) 可以看出，被标记了多层连梁标签 S2 的面对象被识别为一个连梁，符合预期。
(a) 连梁标签示意图 (b) 连梁内力图
图 4 深连梁（调整后）
需要注意的是，当其他楼层也存在深连梁时，应该重新命名标签并分别标记，例如：多层连梁标签 S3、多层连梁标签 S4 等。否则，所有被标记了相同的多层连梁标签的对象将被识别为一个整体，这与真实情况不符。
