问题描述：
ETABS中可以通过两点位移计测量构件的宏观应变，其结果是如何统计的呢？
解答：
两点位移计测量的结果是由杆件两端的节点位移差除以杆件长度计算得到。节点位移方向与两点位移计的局部轴方向一致，可通过【视图】>【设置视图选项】>【其它选项】查看两点位移计的局部轴方向，也可通过【指定】>【位移计属性】>【两点位移计的局部轴】调整其局部轴方向。两点位移计可用于监测框架梁、柱、斜撑等任意构件的线应变。接下来通过一个示例进行说明。

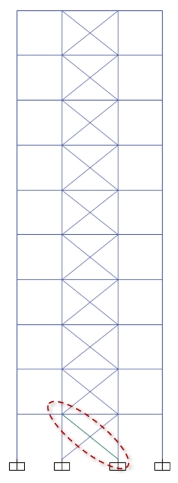

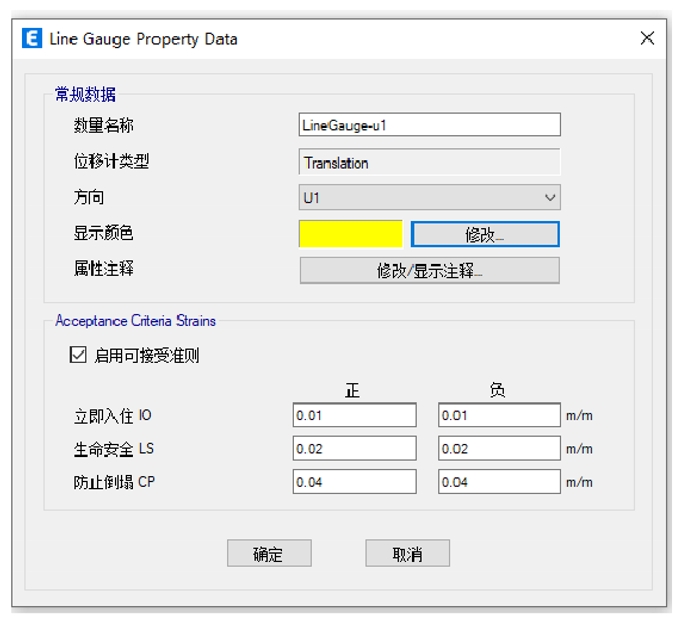

本例为一个框架-支撑结构，为监测底层斜撑的轴向变形，沿着杆件绘制了两点位移计，即图中的绿色线条。两点位移计类型为“Translation”，方向为U1，即沿着位移计轴向，U2和U3为剪切方向，其中U3默认沿着全局X轴。本例中可接受准则按默认设置，用户可根据实际需求调整。
图1 示例

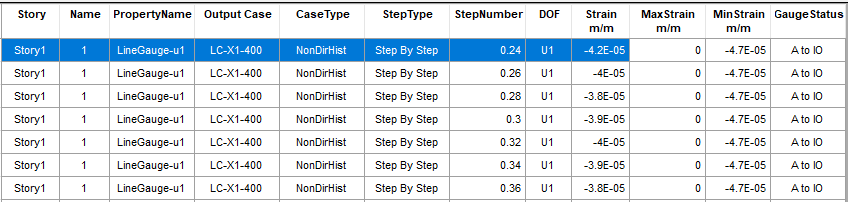

模型计算完成后，可在【显示】>【显示表格】>【Analysis Results】>【Element Output】>【Strain Gauge
Outout】>【Line Strain Gauge-Translation】中查看任一时刻的线应变，如下图所示，0.24s时刻两点位移计测得的应变为-4.2E-05。
图2 程序输出的线应变结果
根据杆件两端的节点位移，可验证程序输出的结果。由下图节点位移可知，ΔUy为0.000062m，ΔUz为-0.000511m。
图3 节点位移

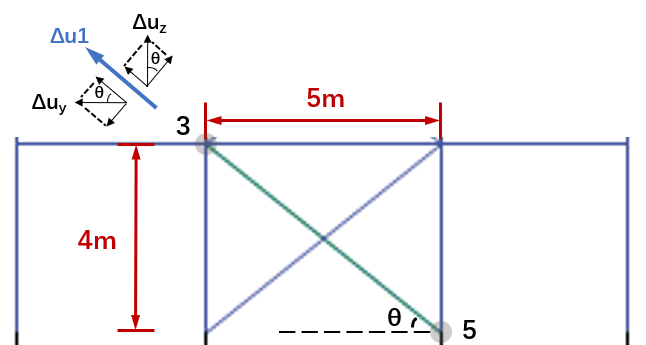

两点位移计的局部1轴沿着杆件轴向，所以构件轴向变形ΔU1可由杆件两端节点的位移差ΔUy和ΔUz分解得到，即：
图4 位移分解示意图
可得U1方向的线应变为-0.000042，与图2中程序输出的结果一致。

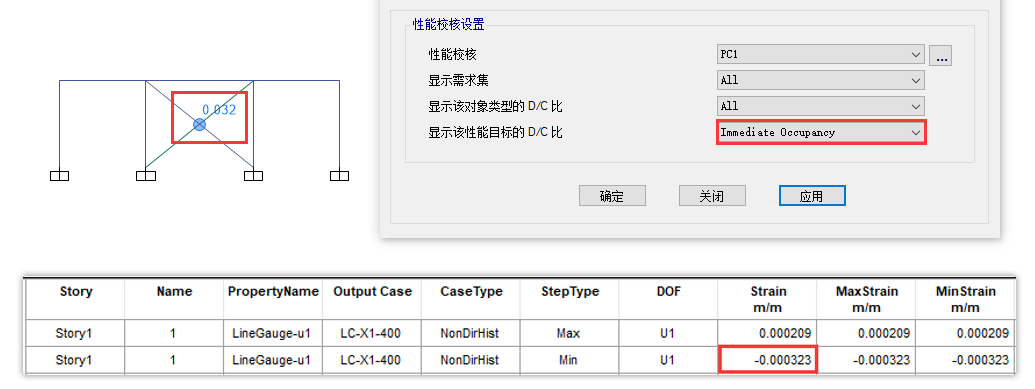

“最大应变/可接受准则”即为相应状态下的性能校核结果，本例中最大应变为0.00323，IO状态下性能校核结果为0.00323/0.01=0.032，与程序输出结果一致。
图5 性能校核结果
