问题描述：
在 SAFE 中创建基础时，基础和柱底节点绘制在同一标高，实际上基础底和柱底有一个高度差，柱底的水平剪力会在基础底产生附加弯矩，如图 1 所示。通过改变壳插入点位置的方法模拟基础降标高，同时考虑其对分析结果的影响，但是最终查看基底压力并没有变化。请问这是为什么以及如何考虑基底附加弯矩？

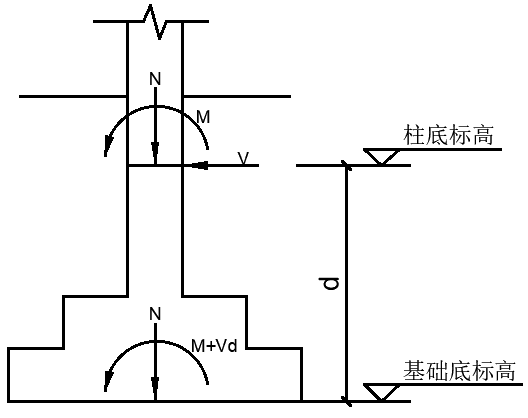

图 1 独立基础示意图
解答：
首先，对于问题描述中提到的“改变壳插入点位置实现基础降标高”，以模板中的独立基础为例，额外施加一个沿 X 方向的水平力（活载）。选择基础（包括刚域）与所属节点并指定壳插入点，使其沿全局 Z 轴向下偏移（偏移值取基础高度），如图 2（左）所示。再通过【分析>高级建模选项】取消“竖向偏移建模”的选项，代表考虑竖向偏移对分析结果的影响，如图 2（右）所示。
图 2 指定壳插入点并考虑其对分析结果的影响
通过拉伸视图查看基础竖向偏移的效果，如图 3 所示。壳插入点的实现机理类似 SAP2000 中的框架插入点，如图 4 所示。程序内部在默认插入点和新插入点之间创建类似刚性杆的约束，而节点属性（例如节点荷载、节点支座等）仍然保持在默认插入点的位置。所以基础竖向偏移后角点支座仍然在原标高处。
关于框架插入点的理论验证，请参考 SAP2000 帮助文档分析算例（Verification 1-011）以及 CSI 知识库（Insertion point & Effect of insertion point on beam reactions）。

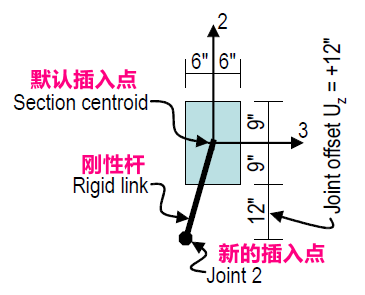

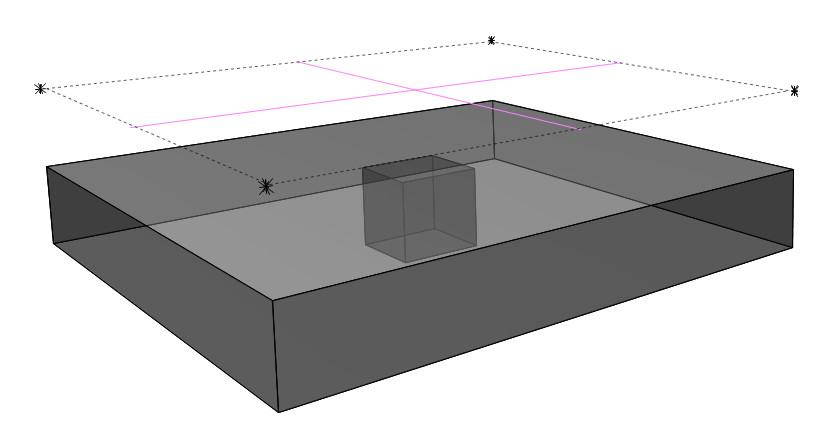

图 3 基础竖向偏移后拉伸视图 图 4 SAP2000 框架改变插入点
分析完成后通过【显示>显示内力/应力图>土压力】查看基底压力，如图 5（左）所示，未呈线性分布，所以改变壳插入点的方法不适用。如图 5（右）所示，将基底附加弯矩直接施加到柱底节点，得到的是真实的基底压力，详见下文提到的第一种方法。

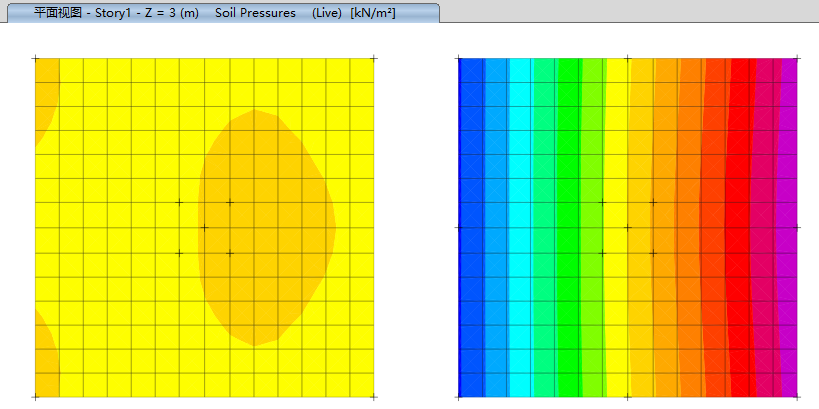

图 5 基底压力云图（改变壳插入点vs手动施加附加弯矩）
在 SAFE 中正确考虑基底附加弯矩的方法有两种：
1）手动施加基底附加弯矩
找到所有包含水平力的荷载模式，将水平力与基础底-柱底高差相乘得到的数值加到对应的节点集中力矩上并删除水平力。通过交互式数据库编辑导出到 Excel 中对数据进行批量处理更加快捷。该方法得到的基底压力最接近理论结果。如图 6 所示为示例中节点荷载的数据库表格，水平力 FX 与基础高度相乘计算得到附加弯矩 MY。

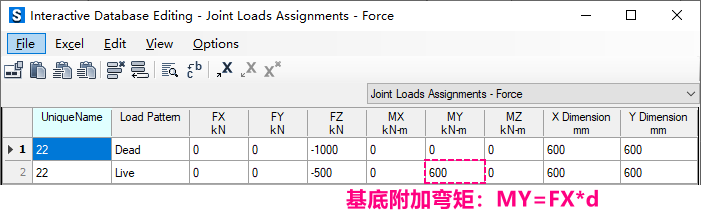

图 6 交互式数据库编辑修改节点荷载
2）通过【编辑>移动】命令向下移动基础（包括刚域），然后在柱底和基础之间添加刚性杆（无固定要求，可采用 1m×1m 的混凝土矩形截面，并修正质量和重量为 0），用于连接基础和柱底节点。注意，该方法在 SAFE v16 中无法实现，因为移动后基础仍在原标高。图 7（左）为该方法调整的模型，图 7（右）为分析后得到的基底压力图，呈线性分布，符合实际。

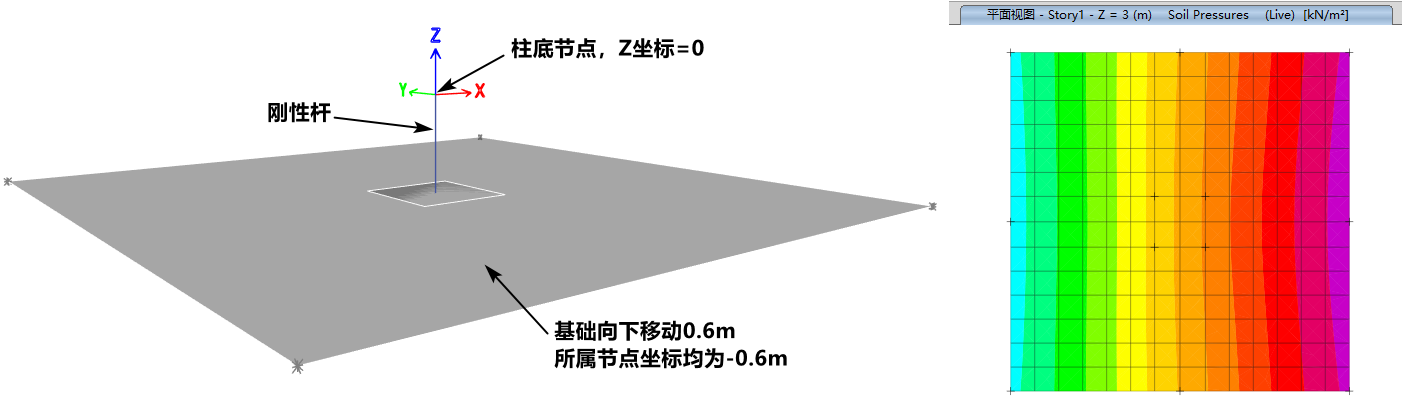

图 7 向下移动基础并添加刚性杆
