问题描述：
SAFE 如何对楼板进行自动剖分？
解答：
SAFE 根据用户设置的自动剖分选项对楼板进行自动剖分，程序设定了默认选项，用户也可以修改自动剖分选项。此外，在节点和框架的属性指定中，均有楼板剖分选项，也影响楼板的自动剖分效果，分别用来实现节点荷载和框架荷载在楼板上的有效传递。
在未对楼板指定自动剖分选项时，程序采用默认的剖分方式。程序对楼板的默认剖分，根据楼板类型的不同分为以下三类：
(1) 对于膜单元类型的水平楼板（包括组合楼板），程序自动在梁和墙的位置进行剖分；
(2) 对于壳单元类型的水平楼板，程序默认进行通用网格剖分；
(3) 对于斜向楼板，程序默认不剖分。
对于壳单元类型的水平楼板，当保持默认剖分选项时，可以通过【分析>楼板的自动剖分选项】命令进一步设置剖分的单元形状和最大尺寸，如图1所示。默认为“通用网格”，单元形状以四边形为主，三角形为辅，适合形状复杂的楼板，例如包含斜边或曲边的楼板。“矩形网格”的单元形状只有四边形，适合形状规则的楼板。无论选择哪种方式，都可以修改剖分的最大尺寸。

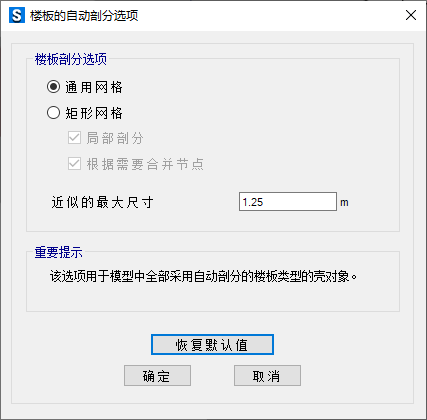

图1 分析>楼板的自动剖分选项
除默认的剖分方式以外，用户也可以通过【指定>壳>楼板自动剖分选项】命令选择其它剖分方式，如图2所示。楼板剖分选项的说明如图3。

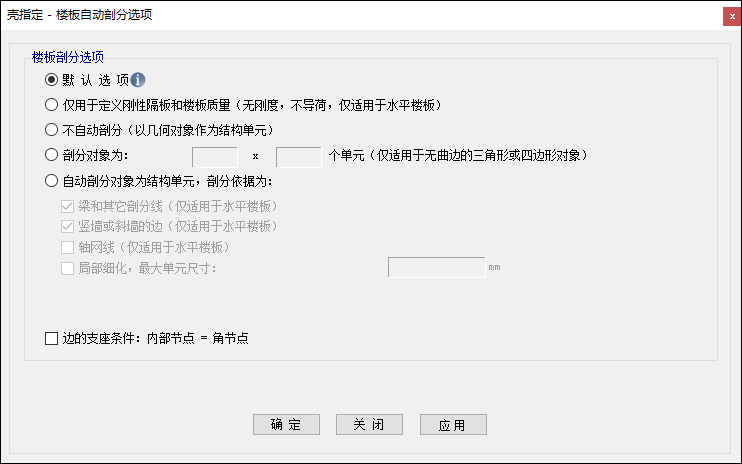

图2 指定>壳>楼板自动剖分选项

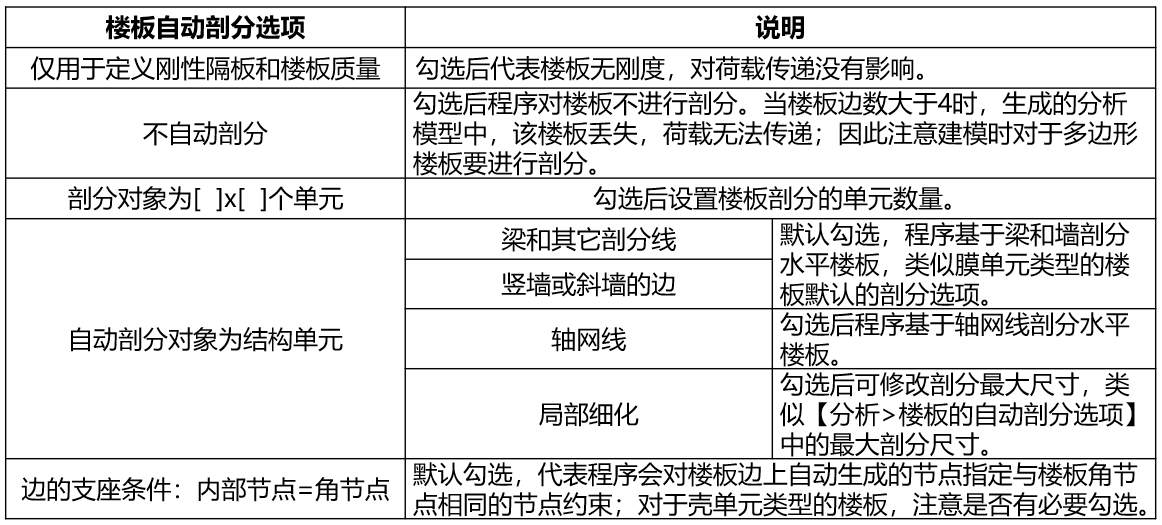

图3 楼板自动剖分选项说明
如果楼板内部作用有节点荷载（如设备集中荷载），为了保证节点荷载能够传递至楼板，需要在荷载作用位置产生与楼板相连的节点。相连节点的产生有两种方式，一种是通过【编辑>编辑壳>分割壳】命令让楼板在荷载作用位置产生对象节点，另一种是通过网格剖分的方式在荷载作用位置产生有限元节点。
对于第二种方法的实现，首先在荷载作用位置绘制节点；然后选择节点，点击【指定>节点>楼板剖分选项】命令，并勾选“楼板网格包含当前选择的节点对象”，如图4所示；程序在对楼板自动剖分时，在该节点处会产生网格剖分点。
如果楼板内部作用有框架荷载（如隔墙分布荷载），首先在荷载作用位置绘制虚梁（属性为“无”的框架对象），由于程序默认楼板剖分时包含框架对象，如图5所示，无需额外操作即可保证框架荷载有效地传递至楼板。

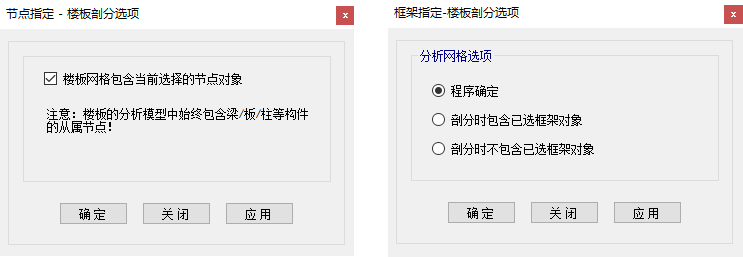

图4 指定>节点>楼板剖分选项 图5 指定>框架>楼板剖分选项

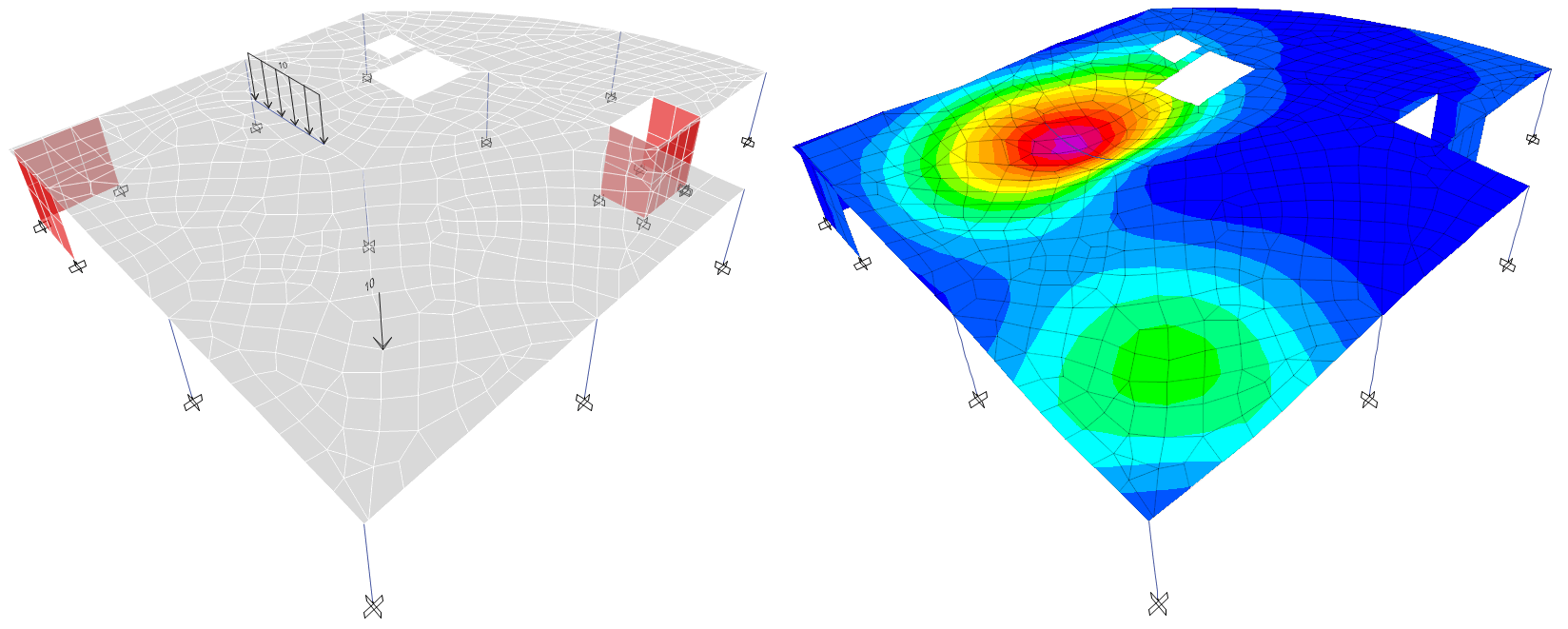

如图6所示，首先在楼板上绘制节点和虚梁并分别施加集中力和均布荷载，然后指定楼板剖分包含集中力作用的节点，框架无需设置。最终通过楼板变形图可以判断，荷载准确地传递至楼板。
图6 节点荷载和框架荷载在楼板上的有效传递
