问题描述：
SAFE 中楼板（壳单元）的网格剖分是程序自动完成的，能否人工干预网格剖分？什么情况下需要人工干预网格剖分？又该如何操作？
解答：
楼板的自动剖分适用于大多数情况，并提供准确且高效的计算结果，在调整模型后程序可以自动重新剖分楼板，大大提升了建模效率。然而，对于一些形状不规则的复杂楼板分析，或者当需要获取局部区域更加精确的结果时，有必要人为控制分析网格的形状和大小。在 SAFE 中，用户网格用于实现人工干预网格剖分。用户网格和自动剖分网格共同构成了壳的分析网格。
形成用户网格的方法有两种：一种是分割面合并为用户网格；另一种是导入 DXF 三维面为用户网格。无论采用哪种方法，由于壳的分析网格仅包含三角形和四边形，所以用户网格也必须是三角形和四边形。用户网格一旦形成，将替代自动剖分网格用于分析；但整体模型中允许同时存在用户网格和自动剖分网格。
1. 分割面合并为用户网格
（1）在楼板内部绘制框架添加“分割线”，框架可以选择任意属性，之后需删除，仅用于辅助分割楼板。绘制框架时，可以首先在楼板边缘处绘制，然后按照楼板剖分的需求，通过【编辑>带属性复制】命令将框架复制到每个方向上。
（2）选择楼板和“分割线”，点击【编辑>编辑壳>分割壳】命令，勾选“基于选择的框架分割壳”选项。
（3）选择上一步分割形成的所有面对象，点击【编辑>编辑壳>壳合并为用户网格】命令。该命令的效果是将分割后的面对象重新合并为一个完整的面对象，同时分析网格按分割状态确定。壳合并为用户网格的功能既实现了人工干预网格剖分，又保证了楼板的完整性。程序仅合并三角形和四边形的面对象为用户网格。
2. 导入DXF三维面为用户网格

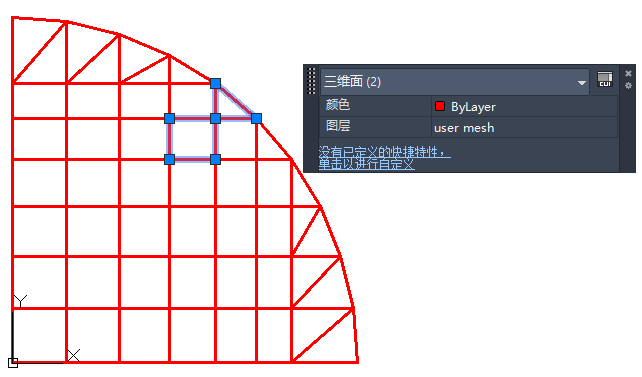

（1）在 AutoCAD 中绘制三维面，如图 1 所示。三维面后续导入 SAEF 中将形成壳用户网格。绘制三维面时需要注意以下两点： 三维面的形状应为三角形或四边形；确保导入 SAFE 后与模型中的构件对齐，保证构件之间的连接。
图 1 在 AutoCAD 中绘制三维面

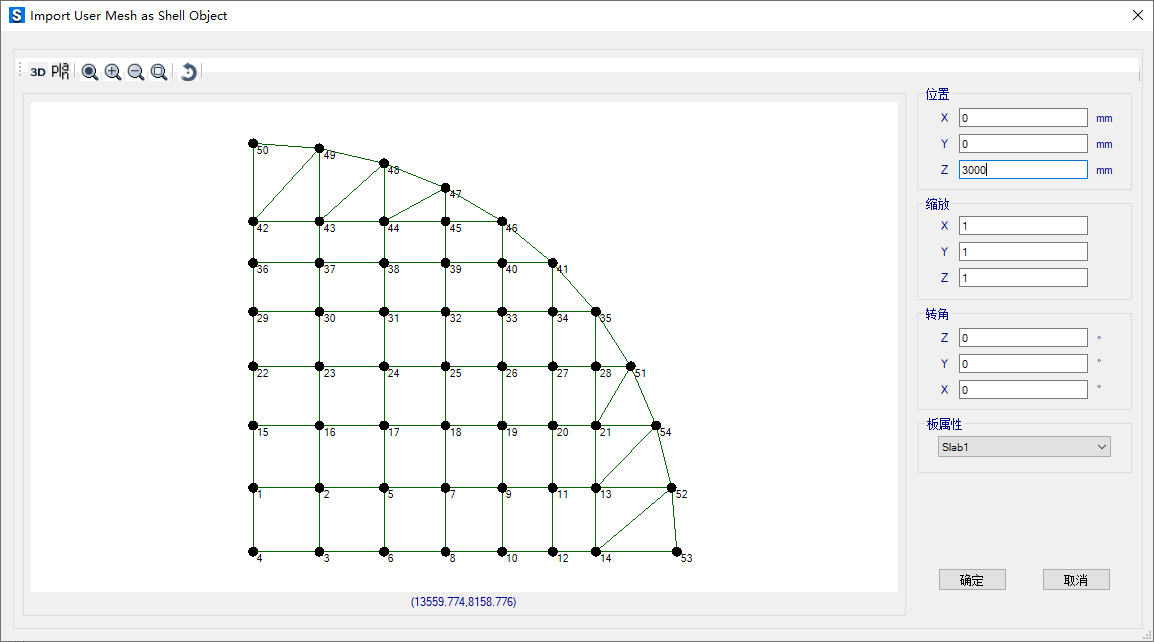

（2）在 SAFE 中点击【绘制>绘制楼板/墙>以壳对象导入自定义网格】命令，选择 DXF 文件。之后弹出如图 2 所示的对话框，可预览导入的三维面，并设置三维面原点在模型中的位置、缩放的比例、转角以及指定的板属性。
图 2 导入 DXF 生成用户网格

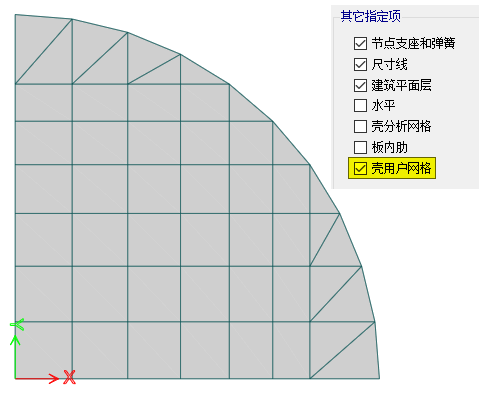

（3）程序根据三维面的外轮廓生成一个完整的面对象，用户网格和三维面保持一致，如图 3 所示。如果三维面不连续，那么程序将为每个连续的区域生成一个面对象。如果生成的面对象与已有的面对象完全重合，前者将替换后者；如未完全重合，则同一位置可能存在多个面对象，应予以注意。
图 3 显示用户网格
3. 编辑用户网格

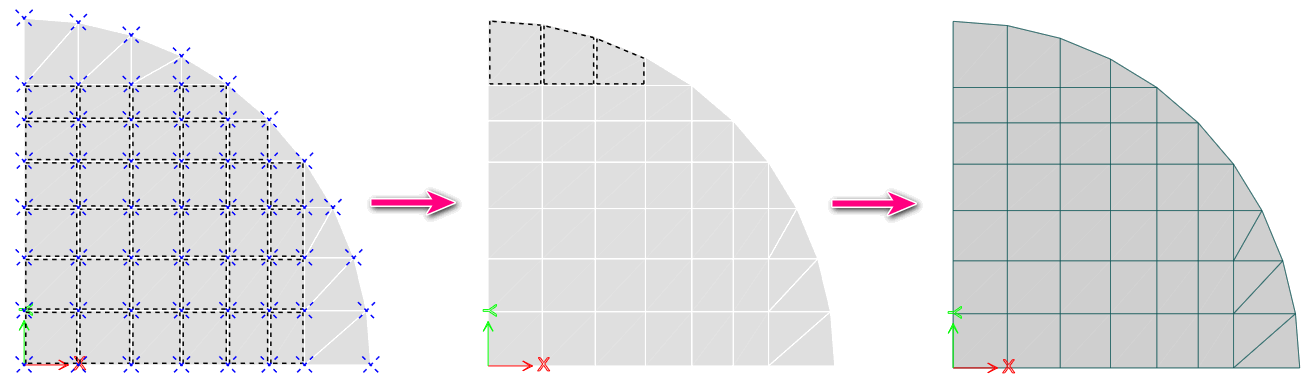

无论采用以上所述哪种方法，用户网格一旦形成将处于“锁定”状态，无法进行编辑。如需对用户网格进行编辑，则需要首先将用户网格“分解”为可编辑的面对象，然后进行编辑，最后再合并为用户网格，如图 4 所示。
图 4 编辑用户网格
（1）选择面对象，点击【编辑>编辑壳>用户网格分解为壳】命令，执行该命令后，每个用户网格都变成了可选择和编辑的面对象，用户可进一步进行编辑。
（2）点击【编辑>编辑壳>壳合并为用户网格】命令，将编辑后的面对象再次合并为用户网格。

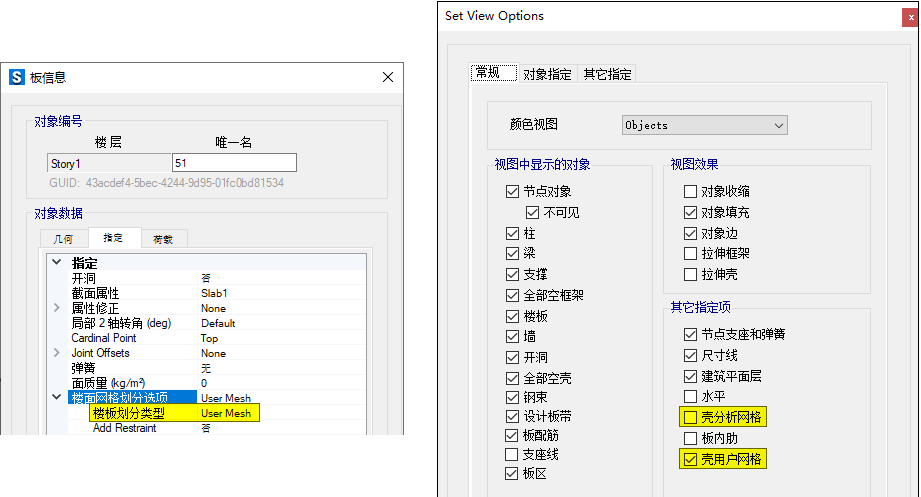

查看形成用户网格的楼板属性（图 5），可以看到楼板的剖分类型为“User
Mesh”，即“用户网格”。在设置视图选项（图 6）中，仅勾选“壳用户网格”可单独查看用户网格，仅勾选“壳分析网格”可同时查看用户网格和自动剖分网格，但二者不能同时勾选。
图 5 查看板信息 图 6 设置视图选项
