问题描述：
请问，计算开裂挠度以及裂缝宽度时均需要考虑混凝土配筋，在 SAFE 中如何进行设置？
解答：
点击【分析>开裂分析选项】命令，用户可以设置计算开裂挠度和裂缝宽度时钢筋的来源。如图 1 所示，程序提供两种选项，包含了三种配筋来源，分别是：用户指定配筋、楼板设计配筋和快速指定抗拉钢筋。

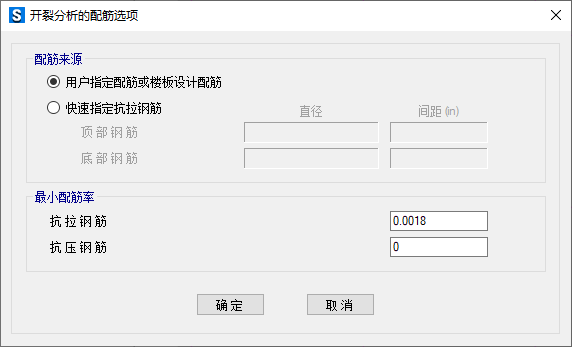

图 1 开裂分析的配筋选项对话框
1. 用户指定配筋或楼板设计配筋
用户指定配筋是指手动添加的板配筋对象，楼板设计配筋是指基于有限元设计的配筋结果。如果用户没有手动添加板配筋对象，那么程序将使用有限元设计的配筋结果；如果手动添加了板配筋对象，需同时添加抗拉和抗压钢筋，即双层双向配筋，此时用户添加配筋将覆盖有限元设计配筋（局部添加则局部覆盖）。程序提供两种方式添加板配筋对象：
1）方式一：首先选择楼板，然后点击【编辑>添加/编辑板钢筋>添加板配筋】命令。如图 2 所示，程序根据用户填写的板钢筋数据为楼板添加板配筋对象。

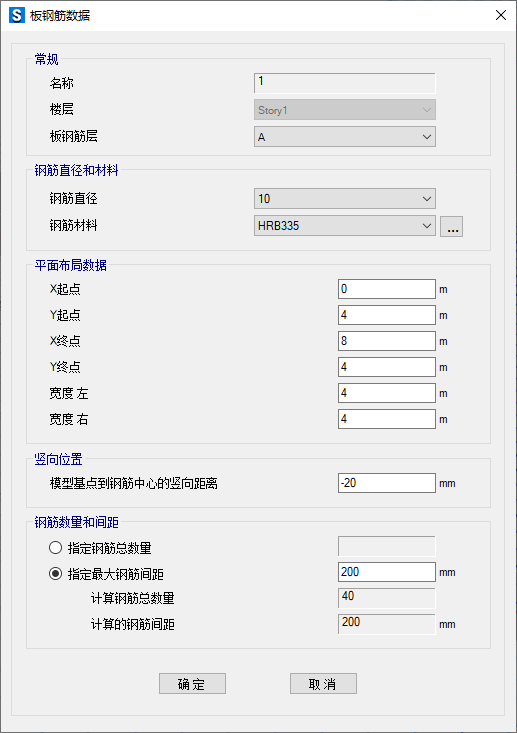

图 2 板钢筋数据对话框
板钢筋层用于设置不同方向的钢筋，类似板带层，可以选择 A/B/Other。钢筋的起始点坐标值是基于全局坐标系 GLOBAL，左、右宽度用于确定板钢筋的范围。不同层的钢筋通过调整竖向位置实现，竖向位置是钢筋中心到 Z 坐标为 0 的竖向距离。

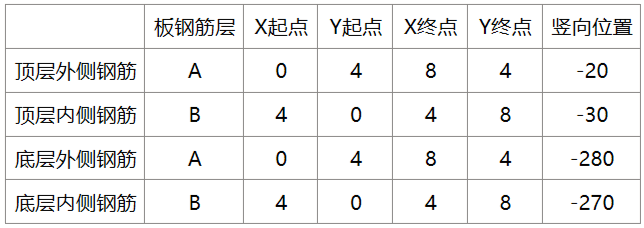

假设楼板跨度 8m，板顶标高为 0，厚度 300mm，钢筋直径 10mm，净保护层厚度 15mm。现依次为楼板局部区域添加双层双向板配筋对象，需要填写的板钢筋层、起始点坐标值（m）和竖向位置（mm）数据见下表，钢筋范围为左、右宽度均 4m。
在【设置视图选项】中，为板配筋对象勾选“显示每个钢筋”，可以显示板配筋对象的布局，如图 3 所示。

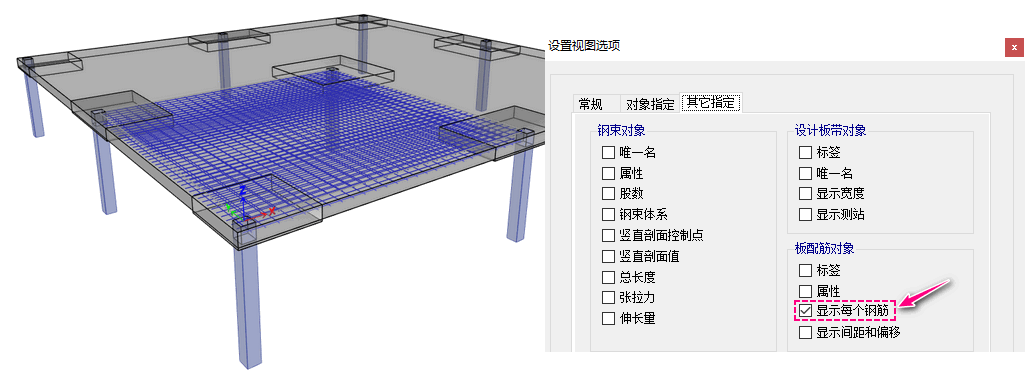

图 3 添加双层双向板配筋对象
2）方式二：在平面视图中，点击【绘制>绘制板配筋】命令绘制板配筋对象。如图 4 所示，输入的板配筋数据参考第一种方式。绘制时，依次点击钢筋起点和终点位置即可。

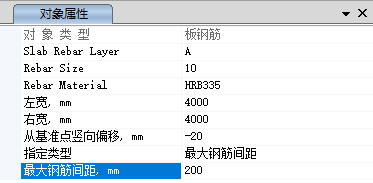

图 4 绘制板配筋对象
2. 快速指定抗拉钢筋
该选项直接指定楼板钢筋直径和间距，方便简化考虑均匀配筋。
最后，用户可以指定抗拉钢筋和抗压钢筋的最小配筋率。不管采用上述何种配筋来源，程序都可以自动考虑最小配筋率。
