活荷载不利布置如何在ETABS中实现
创建者:刘慧璇,编辑者:刘慧璇,最近更新:2021/08/20 10:43:03

问题描述:

       高规 5.1.8 规定:高层建筑结构内力计算中,当楼面活荷载大于4kN/m2时,应考虑楼面活荷载不利布置引起的结构内力增大。请问,如何在 ETABS 中考虑活荷载不利布置呢?

解答:

       可以利用 Range Add(同号相加)荷载组合类型实现活荷载不利布置。现以一个小案例进行说明:

       (1)根据活荷载可能出现的分布情况,定义多个荷载模式,如下所示。


       (2)基于上述四个荷载模式生成的荷载工况,定义组合类型为 Range Add 的荷载组合 Comb1 以考虑活荷载不利布置。该组合将输出 Max 和 Min 两个数值,Max 为所有工况下的正值之和,Min 为所有工况下的负值之和。

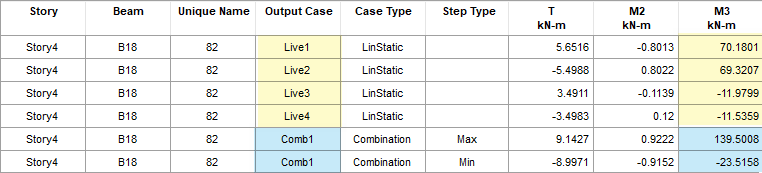

       (3)查看某根梁的内力 M3,可以看见:

       Max: 139.50=70.18+69.32kN·m

       Min: -23.52=-11.98-11.54kN·m

       关于 Range Add 组合的更多内容,推荐参阅知识库文档《Range-Add(同号叠加)》。

       实际工程中,用户可能需要对多个面对象施加荷载,对于ETABS v18及以上的版本可通过交互式数据库编辑快速施加面荷载,具体操作如下:

       (1)点击【编辑】>【交互式数据库编辑】,选择Load Pattern Definitions表格,添加需要的荷载模式;

X MODEL DEFINITION (1 of8S tables selected) System Data Property Defintions Load Pattern Oe fintions Ffstory

图1.a  选择表格


图1.b  添加荷载模式

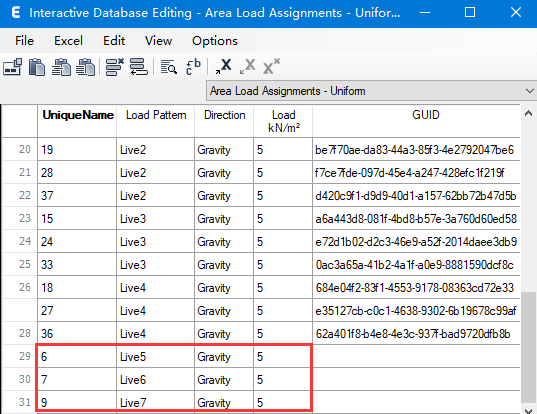

       (2)通过Area Load Assignments - Uniform表格,基于面的唯一名(Unique Name)、相应的荷载模式(Load Pattern)快速添加面对象的荷载。

E Choose Tables far Interactive Editing Edit (1 tables System Data Property Definitions Load Pattern Definitions Other Definitions Load Case Definitions Connectivity Data Joint Assignments Frame Assignments Area Assignments TA Assigr—lts -

图2.a  选择表格

图2.b  添加面荷载
