问题描述：
如下所示，采用异形 SD 截面的钢构件，材料为 Q235，强度设计显示的应力比满足要求，为什么截面上最大正应力 S11 为 467.087MPa，远超过了材料的强度设计值？

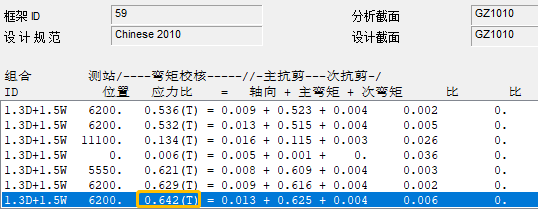

图1. 构件应力比
图2. 构件截面轴应力
解答：

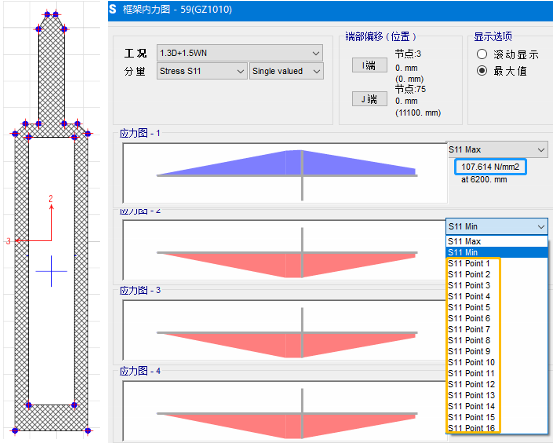

SD 截面中用于输出截面应力的默认应力点为该截面的矩形外包框的四个角点和截面形心。因此，对于如下所示的异形 SD 截面，矩形外包框的四个角点位于该截面的实体区域之外，基于该应力点的正应力 S11 （如 467.087MPa）无实际意义。如果沿该截面的实体区域边界自定义十六个应力点（如以下左图中的蓝点所示），则最大的截面正应力 S11 为 107.614MPa，小于 Q235 的强度设计值。
图3. 应力S11
