问题描述：

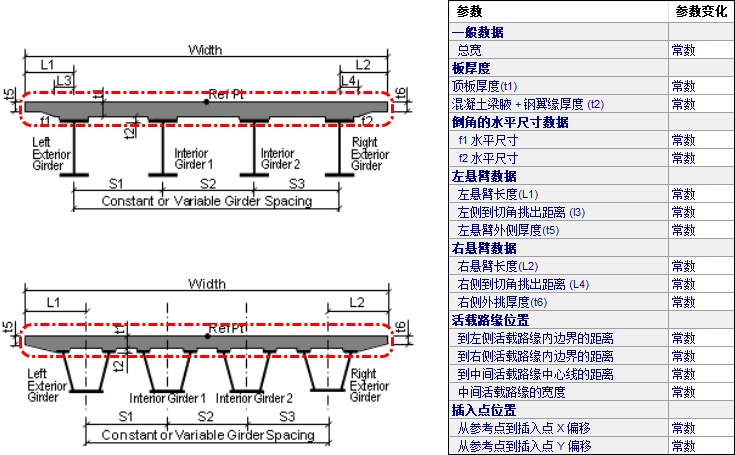

考虑钢混组合梁桥主梁的受力特点及用料的经济性，常将中墩附近位置处的钢梁截面加厚。但是在CSiBridge中，如下图中的I型钢梁组合梁桥和U型钢梁组合梁桥，在【横断面参数变化定义】窗口中（下侧右图），仅能为上侧桥面板部分的截面指定参数变化，而无法为下侧钢梁指定参数变化。在软件中如何为组合梁中I型钢梁指定变截面？
解答：

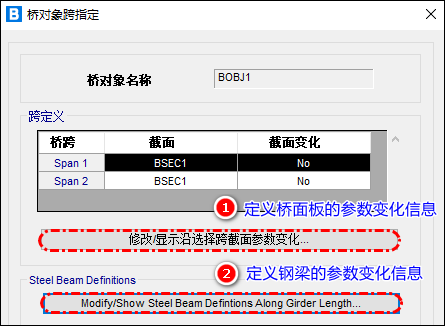

CSiBridge中钢混组合梁变截面需通过参数设置，与其他类型主梁的变截面定义方式稍有区别。其变截面的参数定义包括两部分，一部分是桥面板的变截面信息，另一部分是钢梁变截面信息。形成桥对象后，通过命令【桥梁>桥跨】打开"桥对象跨指定"窗口，如下图所示。
红色选框1中定义的是主梁桥面板的变截面参数化信息，该选项中的参数与“主梁横断面数据”窗口中的参数一一对应，可以为顶板的各个参数指定变截面函数，如：顶板厚度（t1）、混凝土隆起厚度（t2）、左悬臂长度（L1）、右悬臂长度（L2）等。

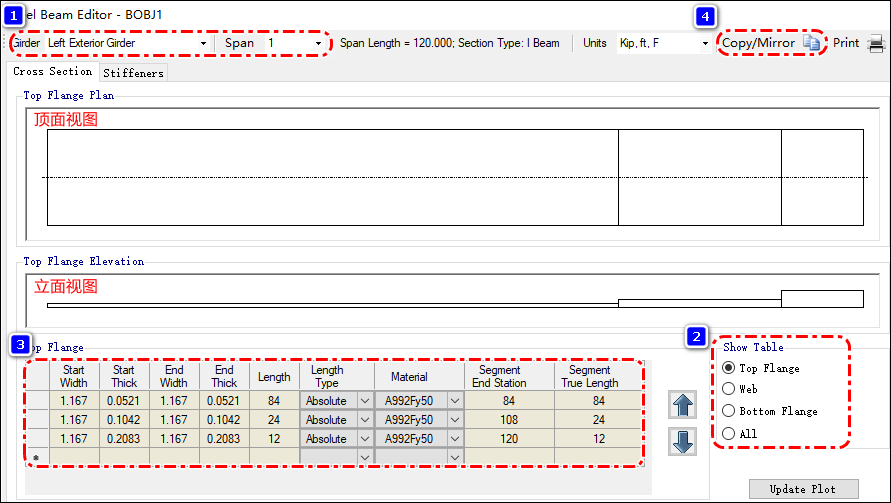

红色选框2中定义的是下侧钢梁的变截面参数化信息，点击修改显示，打开如下图所示的钢梁变化参数定义窗口。
其定义流程如下：
（1）蓝框1表明当前定义钢梁的位置信息，横向位置（Left Exterior Girder、Interior Girder 1、Right Exterior Girder等）及位于的桥跨（Span1、Span2 等）。上图中表示当前定义的钢梁为第一跨左边（以大里程方向）外侧钢梁。
（2）蓝框2表明当前定义的是钢梁哪一部分组件的信息。可定义的组件包括：顶翼缘、腹板、底翼缘，通过勾选各个选项即可进行切换。上图中表示当前定义的是顶翼缘的变截面信息。
（3）蓝框3为变截面的参数信息。上图中定义的是第一跨左边外侧钢梁顶翼缘的变截面信息，这里需要指定的参数包括顶翼缘的起始宽度、起始厚度、终点宽度、终点厚度，相对长度（或绝对长度）及材料等。定义完成后，在上侧的顶面视图及立面视图中可查看顶翼缘相应的厚度变化。通过调整蓝框2中不同的组件，可分别定义各个组件的变化参数。
（4）蓝框4，完成某一个钢梁的变截面信息定义后，可以将该钢梁的参数信息镜像或复制给其他钢梁，完成所有钢梁变截面参数定义。

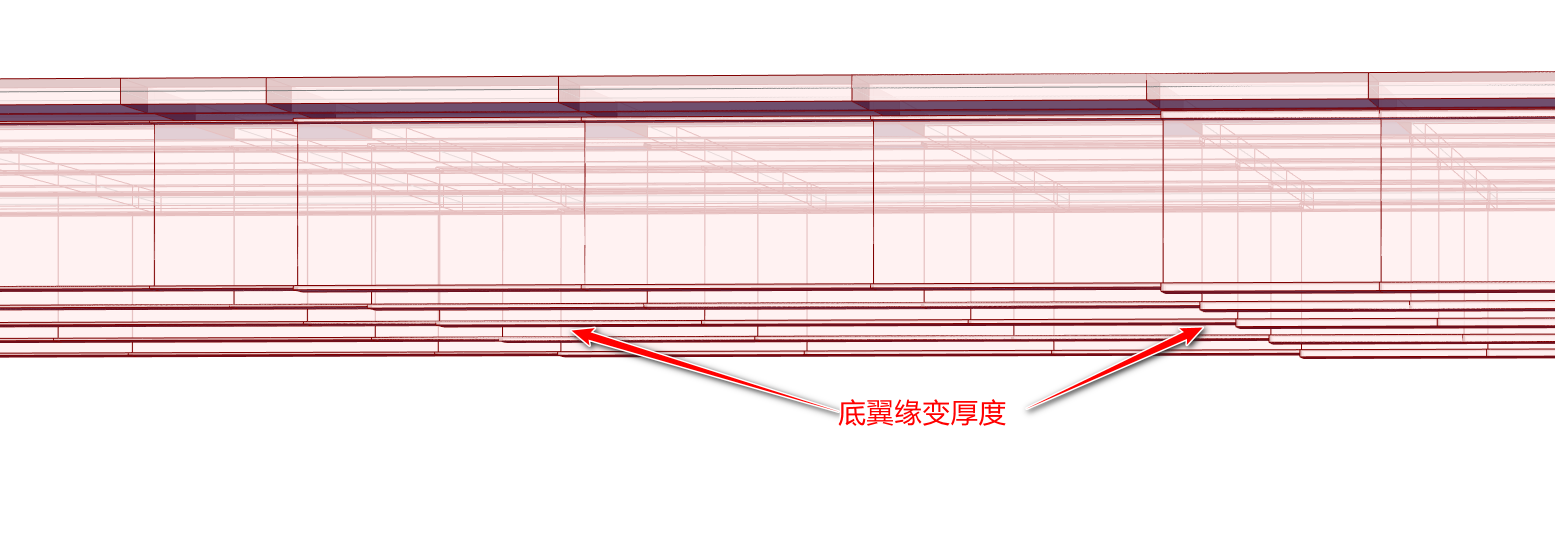

按上述流程完成下部钢梁的变截面指定后，拉伸视图即可显示变截面效果，如下图所示。
