截面定义选项卡中各类荷载的意义及使用
创建者:吕良,编辑者:吕良,最近更新:2019/07/23 15:16:14

问题描述:

 在定义I型钢梁叠合梁桥、U型钢梁叠合桥和预制混凝土I型梁叠合梁桥主梁截面时,在截面定义选项卡右侧的荷载选项卡中,有一项【混凝土浇筑荷载】,该类荷载指的是什么类型的荷载,如何使用?


解答:

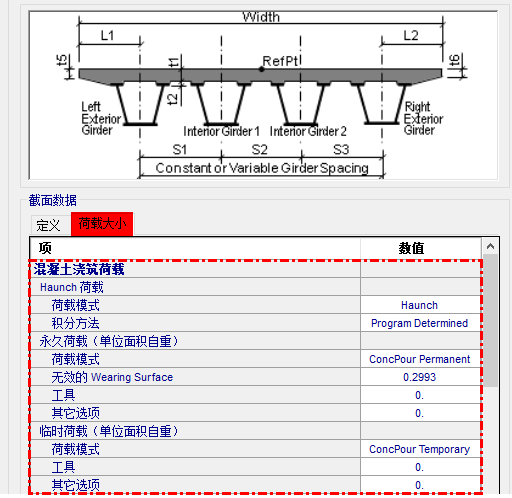

定义主梁截面时,在【截面属性】选项卡右侧存在一个【荷载】选项卡。对于常规混凝土箱梁截面或是其他类型的主梁截面,可以直接在该【荷载】选项卡中来定义与主梁截面相关的一些荷载,如护栏荷载、人行荷载、二期铺装、温度荷载等;这些荷载的定义的方式和【桥梁】荷载选项卡中相对应的线荷载、面荷载及温度荷载的定义方法是一致的。

如果用户不需要定义上述荷载,则可以在主梁截面【荷载】选项卡中将其设置为【None】。需要注意是的是,如果在截面【荷载】中定义了主梁的相关荷载,在【桥梁】荷载选项卡中就无需再次定义,避免重复;另外,主梁截面【荷载】选项卡中定义的荷载,无法在【桥梁】荷载选项卡中修改,仅能在主梁截面【荷载】选项卡中修改。



对于I型钢梁叠合梁桥、U型钢梁叠合梁桥和预制混凝土I型梁叠合梁桥主梁截面,由于其施工工艺的不同,在截面【荷载】中也可以直接定义其施工阶段的荷载。注意,该位置定义的施工阶段荷载对应的是【桥梁】荷载选项卡板的湿混凝土荷载,主要用于施工阶段分析,如果不需要做施工阶段分析,则不需要定义该荷载。

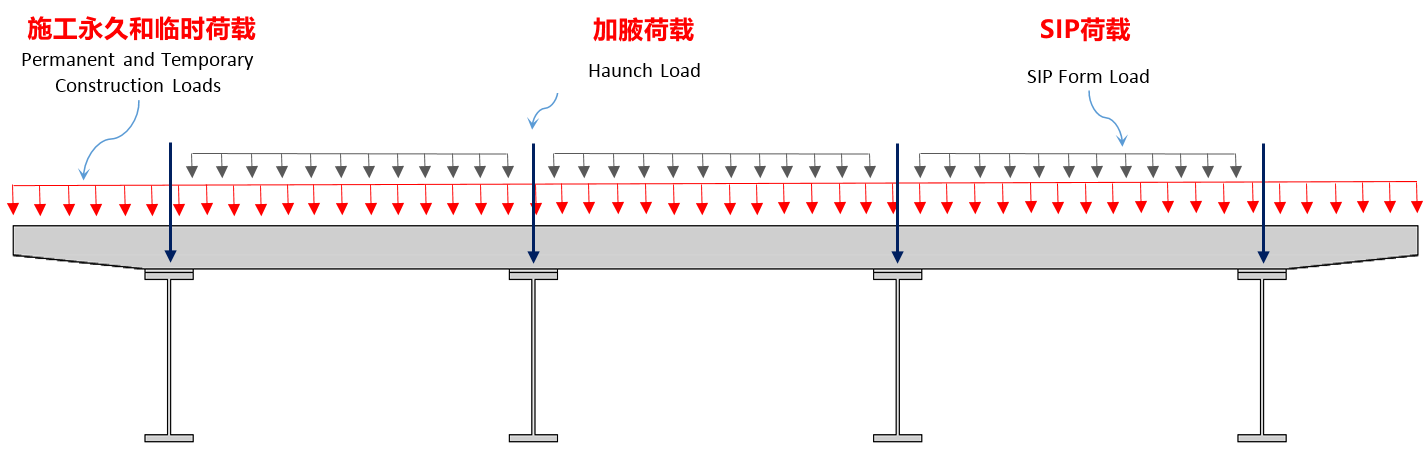

其施工阶段的包含的荷载种类如下图所示:


Haunch load(加腋荷载)用于考虑桥面板底面和肋梁顶面之间加腋混凝土的荷载,该部分荷载由线荷载模拟,可以由程序自动计算或由用户手动指定荷载大小,如果不考虑这可以选择“无”。

stay-in-place form loads(SIP荷载): SIP形式载荷仅适用于I型钢梁叠合梁桥,并且模型主梁由多片I型钢肋构成。用于考虑工型梁顶面内边缘之间的均布荷载,具体分布形式如上图所示。软件默认设有一个“SIP荷载模式”用于加载,用户需要手动指定该部分荷载,如果不考虑,选择“无”即可忽略。

Permanent construction loads(永久荷载)在浇筑混凝土时,单位面积上施加的均布荷载,模拟施工时的附加荷载。该荷载在施工阶段激活,但是在混凝土凝固后该部分荷载并未移除。例如未移除的模板荷载

Temporary construction loads(临时荷载)在浇筑混凝土时,单位面积上施加的均布荷载,模拟施工时的附加荷载。该荷载在施工阶段激活,但是在混凝土凝固后该部分荷载移除。例如临时支架荷载

用户在定义该类型的荷载时,需要依据具体的情况来选用荷载,避免定义错误或重复定义。
