问题描述：
在进行抗震时程分析时，如何得到桥墩墩顶和墩底的相对位移和相对转角？
解答：
在CSiBridge中用户可通过广义位移的方式查看任意两节点的相对位移和相对转角。广义位移是一种位移输出方式，通过广义位移可以输出模型两节点之间的相对位移、位移求和或相对转角等。定义广义位移时，用户需要选定所需查看的两个节点，在分析运行完成后，即可通过表格查看结果。
如图1所示连续梁桥，需要求出1号墩在地震作用下，墩顶和墩底在纵桥向的相对位移。查看桥墩节点可知需得到节点952和节点951的相对位移。现通过广义位移功能来查看，步骤如下。

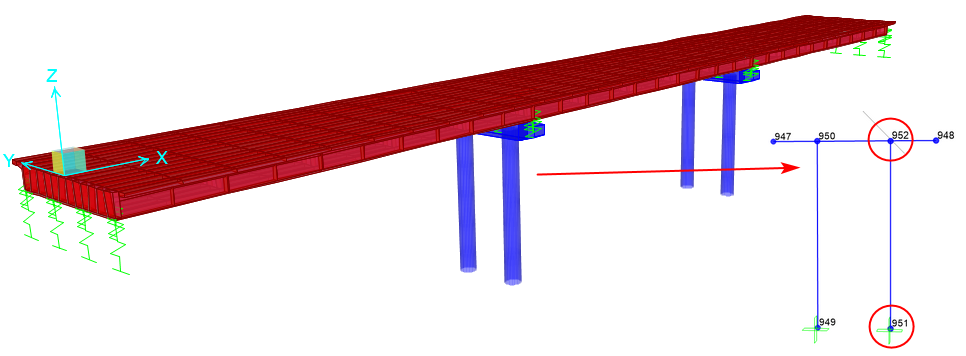

图1 连续梁桥模型
1.首先：定义广义位移
具体操作步骤为：高级>定义>广义位移，点击“添加广义位移”弹出定义广义位移窗口，如图1a所示。

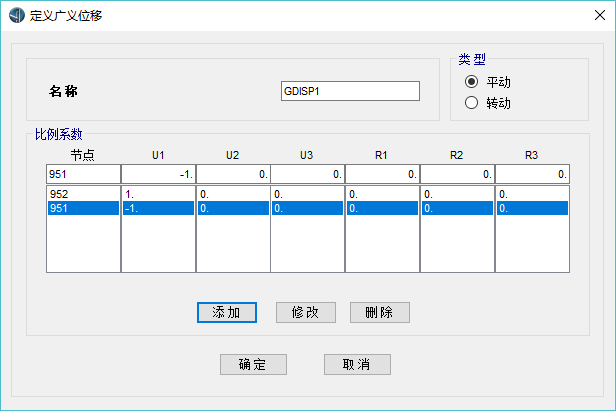

图2 定义广义位移
在对话框中首先需要确定输出类型，可以选择平动或者转动。查看相对位移时可设置为平动，查看相对转角时可设置为转动。本次查看两节点的相对位移，故设置为平动。
U1、U2、U3、R1、R2、R3，为节点的局部坐标方向，默认与全局坐标方向一致。比例系数表示沿局部1轴、局部2轴、局部3轴的位移以及绕局部1 轴、局部2 轴、局部3 轴方向的转角的比例系数。
例如求节点952和节点951在纵桥向的相对位移（节点局部坐标U1轴），则需要在节点952的U1方向比例系数输入1, 在节点951的U1方向比例系数输入-1, 表示在程序计算出两个节点的位移后分别乘以各自比例系数，然后求和，即为两节点相对位移。如需查看相对转角，则勾选转动，然后在R1、R2、R3中选定查看方向，采用同样的方式输入比例系数。
2.运行工况，查看结果
定义完成后即可运行相应的时程工况，查看节点相对位移。命令：开始选项卡>显示>显示表格，在选择数据库表格勾选节点位移输出选项(Joint
Displacements-Generalized)（红框1）。然后点击修改/显示输出选项（红框2），在该选项中用户可以定义输出相对位移的形式，可输出包络值/中止值/或逐步输出。本示例选择的是包络值。然后在设置输出选择中选择之前定义的广义位移名称，如下图3所示。

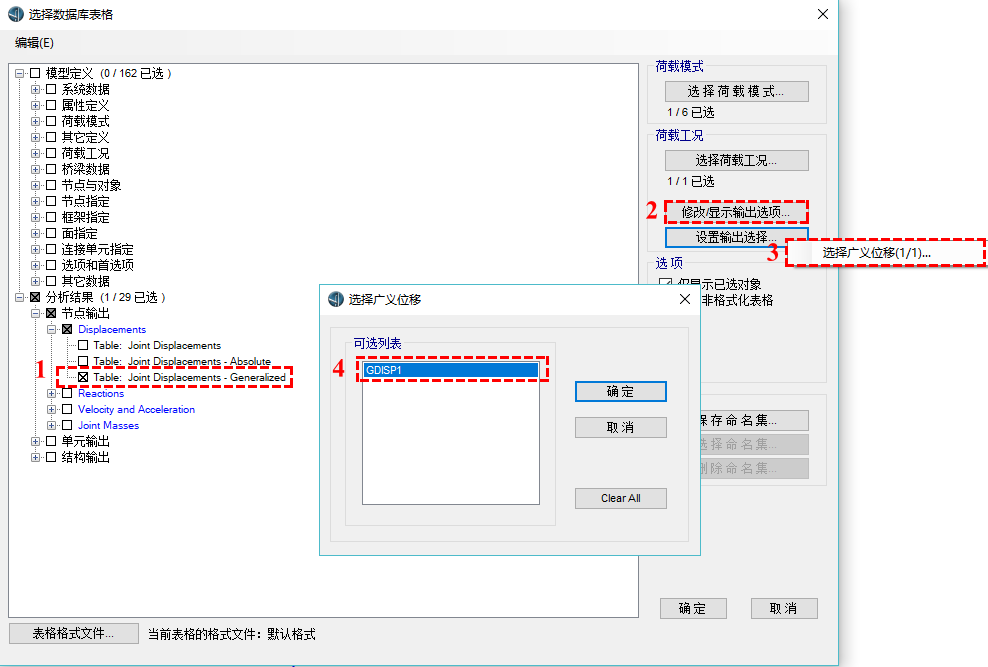

图3 选择输出内容
完成输出定义之后，点击确定即可弹出位移输出表格，如图4所示。从数据表格中可以得到在顺桥向地震作用下，顺桥向的墩顶和墩地的相对位移(GDISPl ) 最大值为0.167m，最小值为-0.295902m。

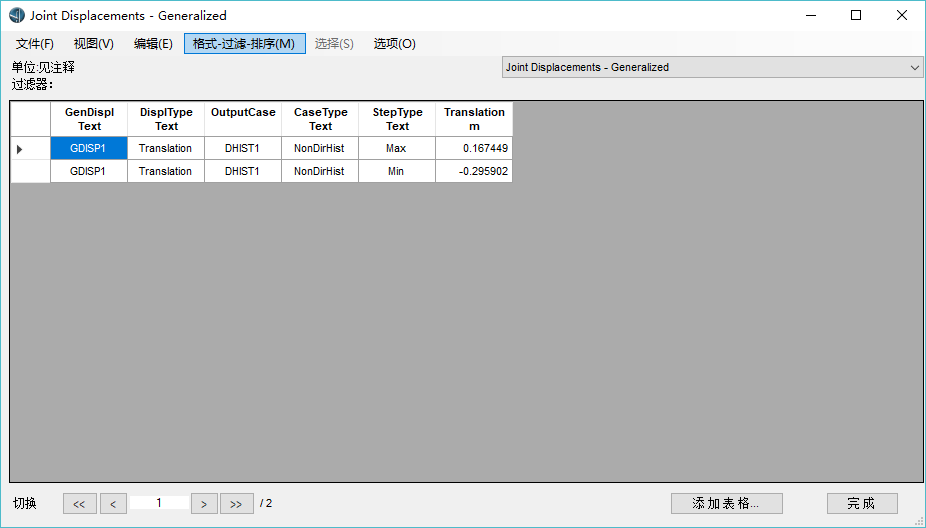

图4 广义节点位移
