问题：
在CSiBridge中，输入预应力钢束后，钢束在曲线段显示不平滑，存在棱角，如图1-1中M1、M2、M3、M4 等钢束所示；

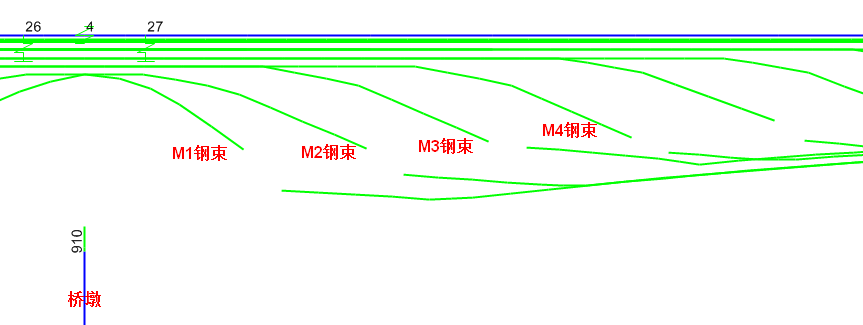

图1-1 预应力钢束布置形状
解答：
这里我们以M4钢束为例说明预应力钢束输入时出现该问题的原因；在CAD图纸中，可得到预应力钢束M4的布置图,如图1-2所示

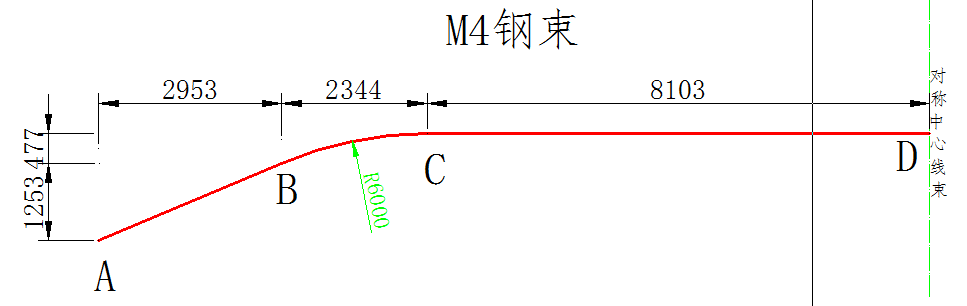

图 1-2 M4钢束布置图
这里如果用户对预应力钢束输入的规则不是很熟悉，可能直接输入成图1-3所示情况

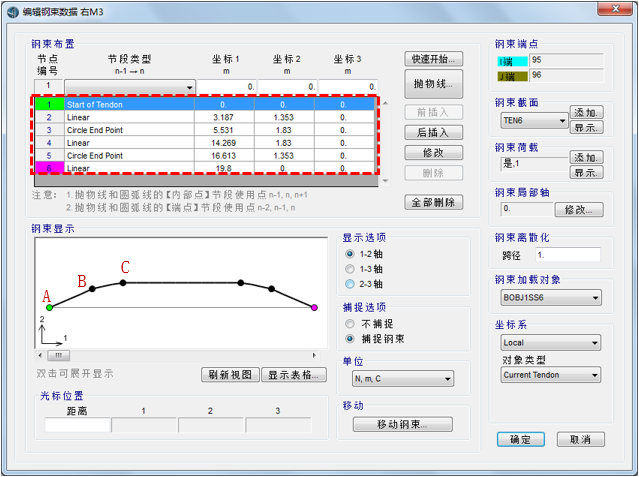

图1-3 预应力钢束输入数据
上述表格输入中：
A点:Start of Tendon；
B点:Linear；
C点: Circle End
Point。
“Circle End Point”表示该段圆弧通过当前点n，和前一点n-1，以及前两点n-2。按照该原则，C点“Circle End Point”表示BC段圆弧由A点、B点、C点共同确定。真实情况是该段圆弧只通过B点和C点，与直线AB相切，因此按图1-3输入时，在B点和C点钢束会出现不平滑现象。
正确的输入方法应该是在弧BC之间加入一点E，如图1-4所示，E为弧BC中点，将该点设置为“Circle
intermediate Point”，这样圆弧经过B点、E点、C点三点，与真实情况相符。

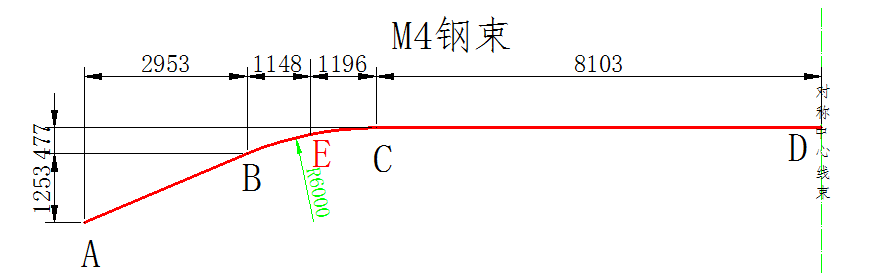

图1-4 插入E点后钢束布置图
插入E点后钢束数据表如图1-5所示。在模型窗口，放大显示预应力钢束，M4钢束没有不平滑现象。如图1-6所示：

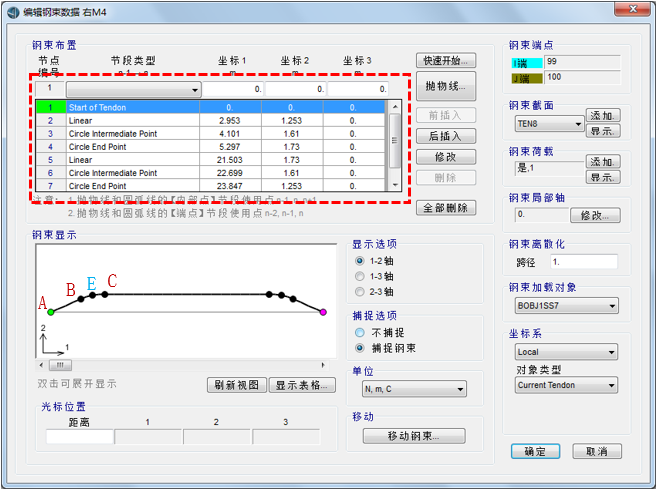

图1-5 调整后钢束输入数据

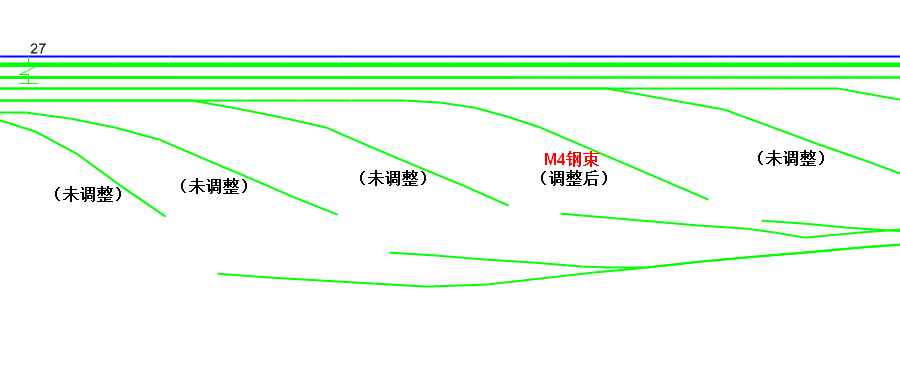

图1-6 调整后钢束布置形状
