问题描述：
ETABS剪力墙设计，当设计方法采用“简化的拉和压（Simplified T and C）”时，设计细节中测站位置“左”和“右”是怎样区分的？

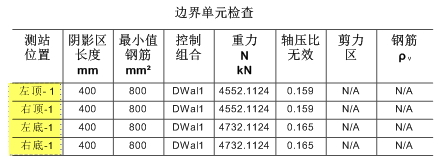

图1 剪力墙设计细节
解答：
当剪力墙配筋设计采用简化的拉和压方法时，程序根据墙肢内力转换计算得到测站位置处的拉力和压力进行配筋计算，特别是采用美标设计时，程序允许人为指定不同测站位置的阴影区长度值，故分清楚测站的左和右是理解程序剪力墙设计的一项重要内容。程序通过墙肢的局部坐标轴来区分测站的左右，沿墙肢的长度方向，墙肢局部坐标轴起始端为“左”，终止端为“右”。
用户可通过设置显示选项对话框来显示墙肢局部坐标轴，如图3所示，沿墙肢长度方向为局部坐标2轴，其起始端为左，终止端为右。

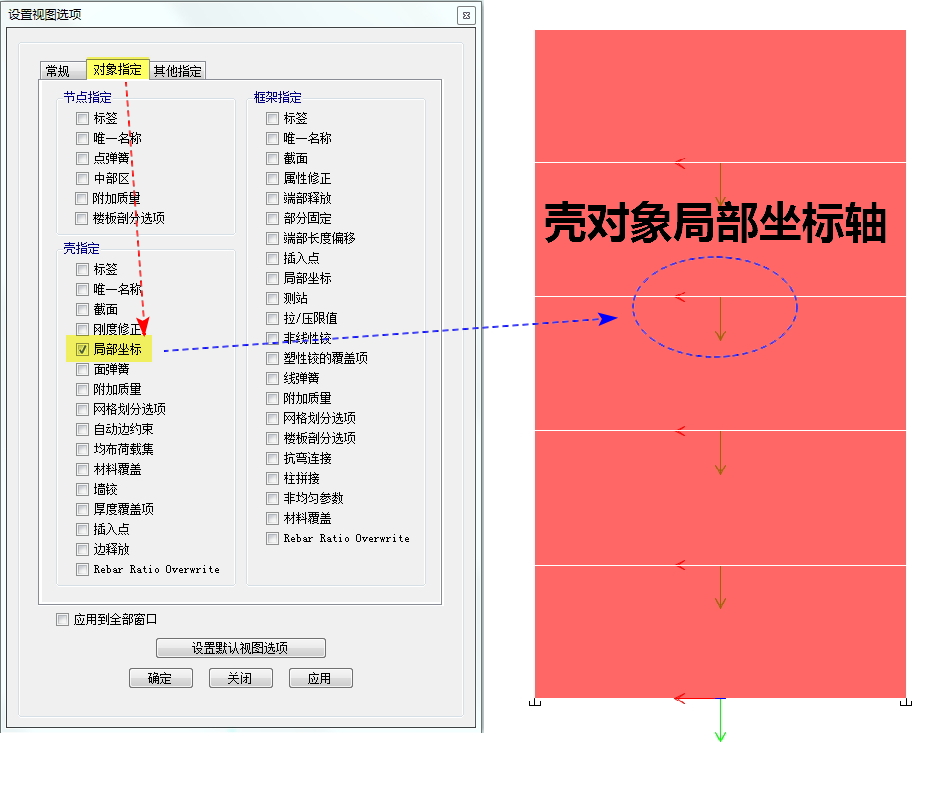

图2 显示墙肢局部坐标轴选项

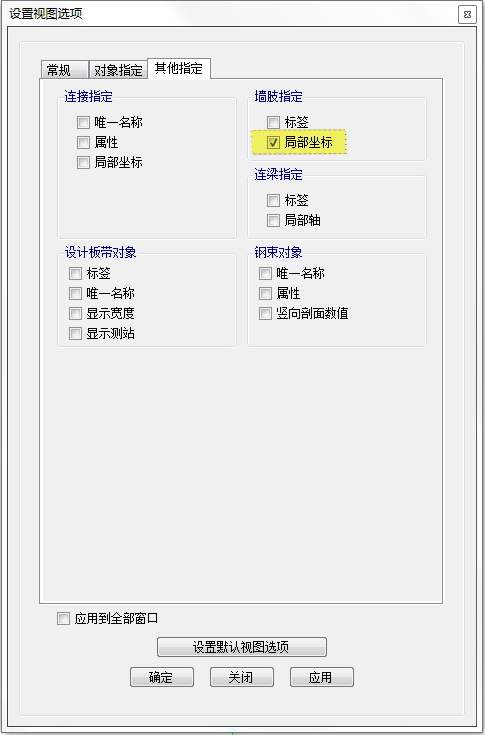

图3 通过墙肢局部坐标轴方向判断墙肢左右方向
需注意的是，务必区分清楚墙肢局部坐标轴和壳局部坐标轴，勿将壳局部坐标轴当做墙肢局部坐标轴来判断墙肢的左右。壳局部坐标轴通过图4方法显示，且壳对象局部坐标轴的显示位置与墙肢局部坐标轴的显示位置不同。

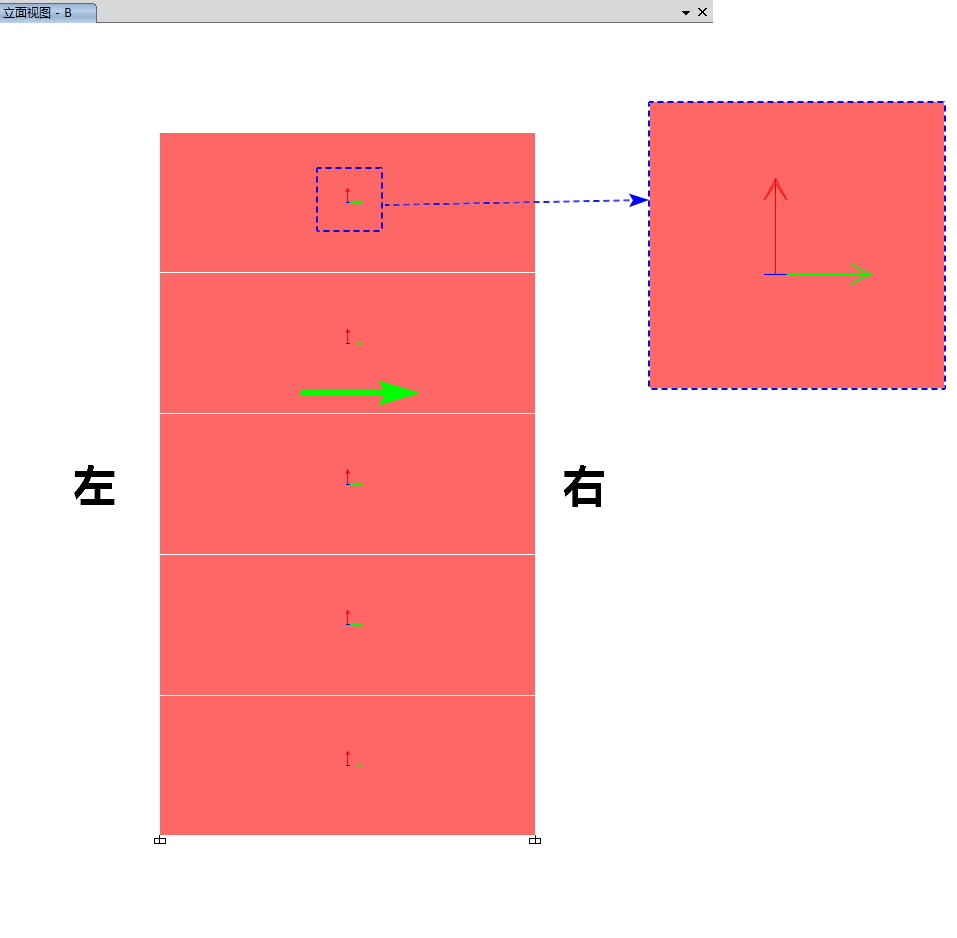

图4 壳对象局部坐标轴
