问题描述：
SAFE柱子定义时，可定义自动柱帽及柱上自动刚域，程序中的柱帽尺寸代表的含义是什么？当包含柱帽时，柱上自动刚域的范围是什么？

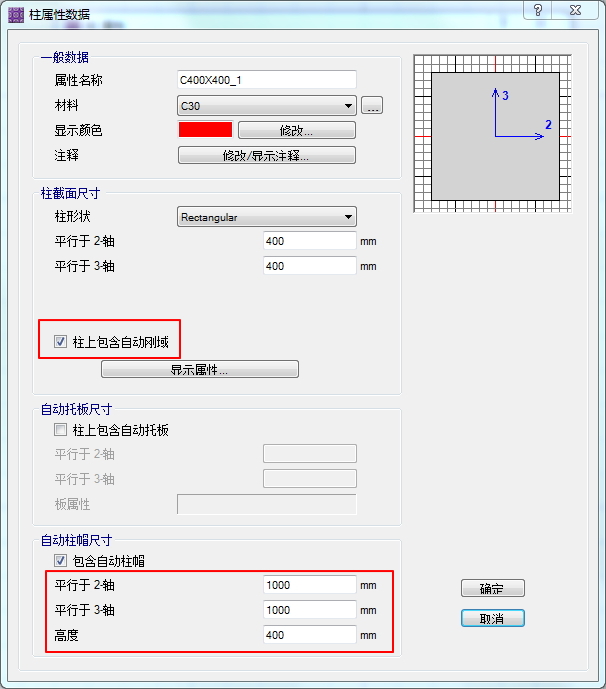

图1 柱属性数据对话框
解答：
图1对话框中，自动柱帽尺寸包含三个数值，高度、平行于2轴和3轴的长度。如图2所示，柱帽高度指板底至柱帽底部的距离H（图中标识为400），平行于2轴和3轴的长度表示柱帽与板底相交面上沿柱局部坐标轴2轴和3轴的长度（图中标识为1000）。

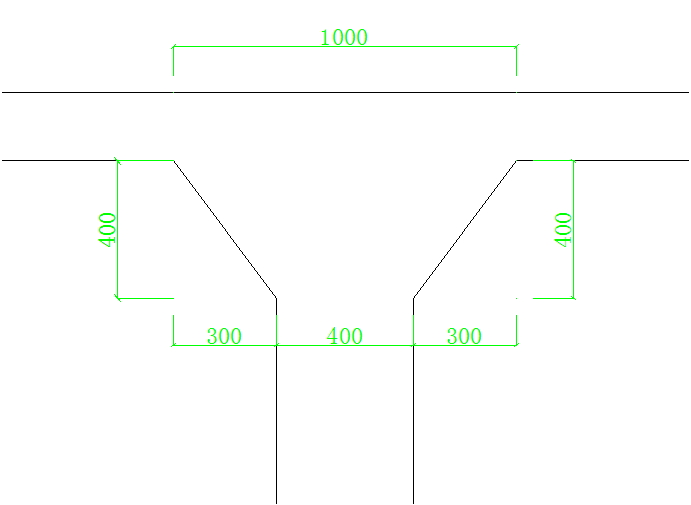

图2 自动柱帽尺寸示意图
含有自动柱帽的柱上自动刚域，按如下公式计算：
其中，
D——2轴（或3轴）方向上自动刚域的尺寸
B——2轴（或3轴）方向上柱宽
H——柱帽高度
L——2轴（或3轴）方向上柱帽尺寸

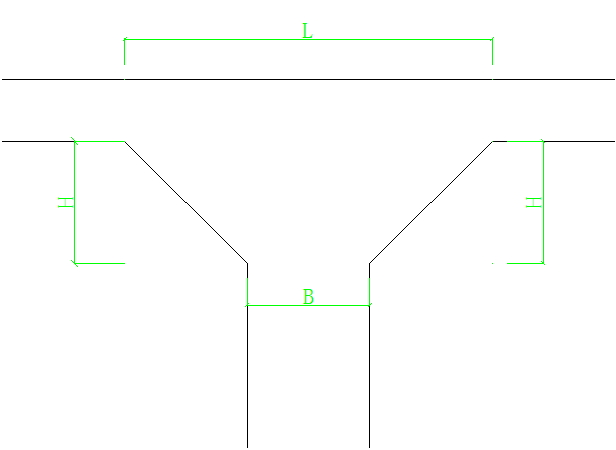

图3 柱上自动刚域计算
分别在SAFE中建立柱C400X400_1和C400X400_2，其截面定义和程序自动生成的柱上自动刚域范围如图4和5所示。柱C400X400_1中，柱宽B=400mm，柱帽高度H=400mm，柱帽尺寸L=1000mm，由于L<B+2H，故刚域尺寸D取L=1000mm；柱C400X400_2中，柱宽B=400mm，柱帽高度H=400mm，柱帽尺寸L=1400mm，由于L>B+2H，故刚域尺寸D取B+2H=1200mm。

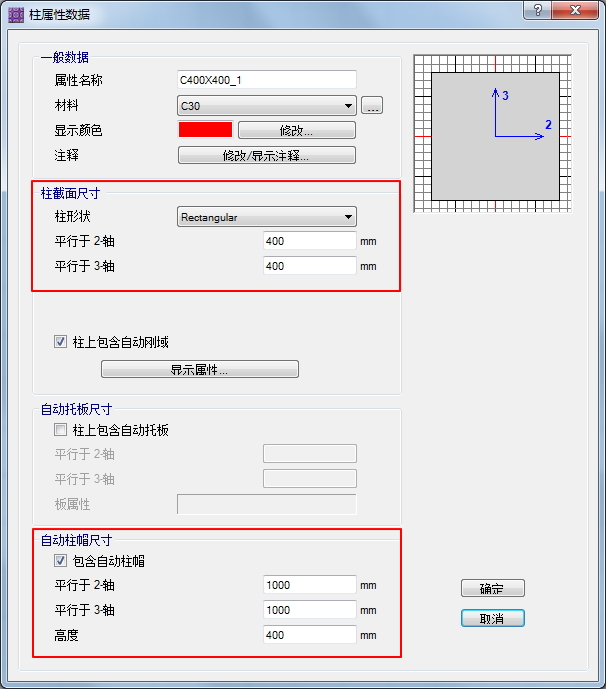

图4 柱C400X400_1截面定义和柱上自动刚域

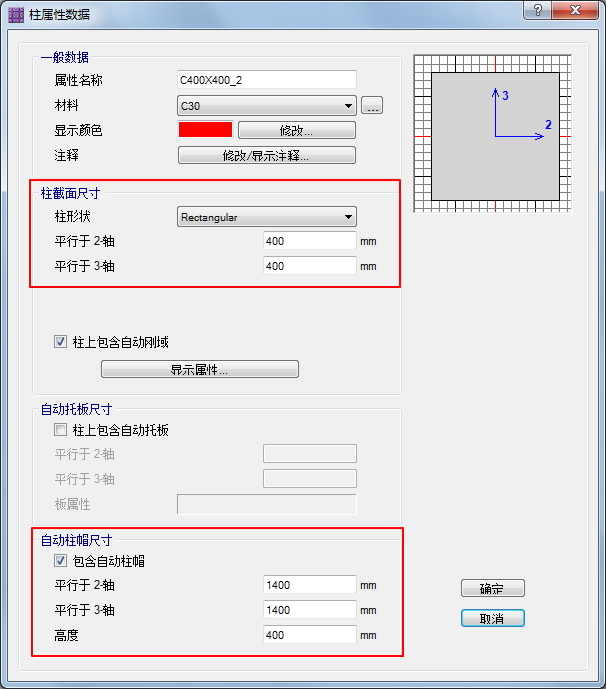

图5 柱C400X400_2截面定义和柱上自动刚域
