问题描述：
当构件截面较为复杂时，在CSiBridge和SAP2000中可以通过截面设计器（Section
Designer）来定义。但是在截面设计器中，手动绘制复杂截面比较繁琐，是否可以导入CAD文件来快速定义复杂截面？
解答：
从SAP2000 v19和CSiBridge2017开始，截面设计器添加了DXF导入功能。通过导入DXF文件，用户可以快速定义复杂截面的材料、轮廓信息、钢筋布置等信息。程序会依据定义的截面信息计算出其相应属性，用于线性及非线性分析当中。现在通过导入如下图所示的一个空心桥墩，来简要说明如何通过导入DXF文件来定义复杂截面。
1.准备好需要导入截面的DXF文件
在CAD中绘制截面信息时需要注意几个问题：
（1）单位，注意绘制截面时的单位制，该单位制需要与【导入设置】窗口中的单位制保持一致。

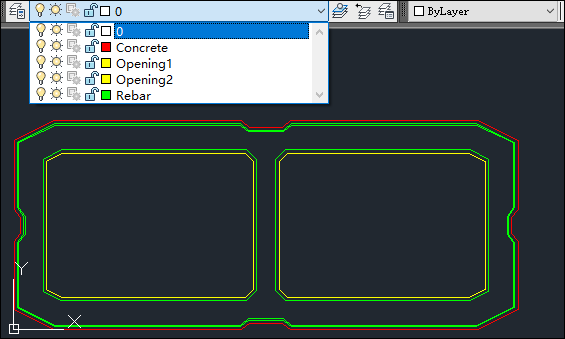

（2）图层，导入DXF文件时，程序依据图层读取截面信息，因此需要将不同的对象绘制在不同的图层，以便在【导入设置】窗口中对不同的对象指定不同的属性。如上图中的空心桥墩截面，桥墩外轮廓线绘制在图层Concrete中，空心桥墩内侧轮廓线绘制分别绘制在图层opening1和opening2当中；

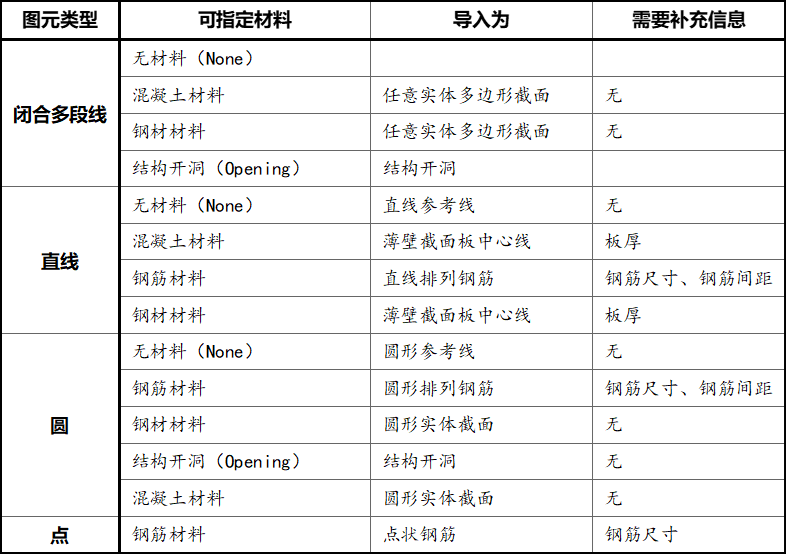

（3）图元类型，截面设计器支持导入CAD的图元类型包括闭合多段线、直线、圆、点。不同的图元根据所指定材料的种类不同可以模拟为不同的对象，其对应关系可以通过下列表格确定。如上图中的空心桥墩截面，闭合多段线（图层Concrete）用于表示桥墩的轮廓线、直线（图层Rebar）表示截面钢筋布置，不同图元的材料及补充信息则需要在导入时的【导入设置】窗口中进行设置。
2.打开截面设计器，导入DXF文件

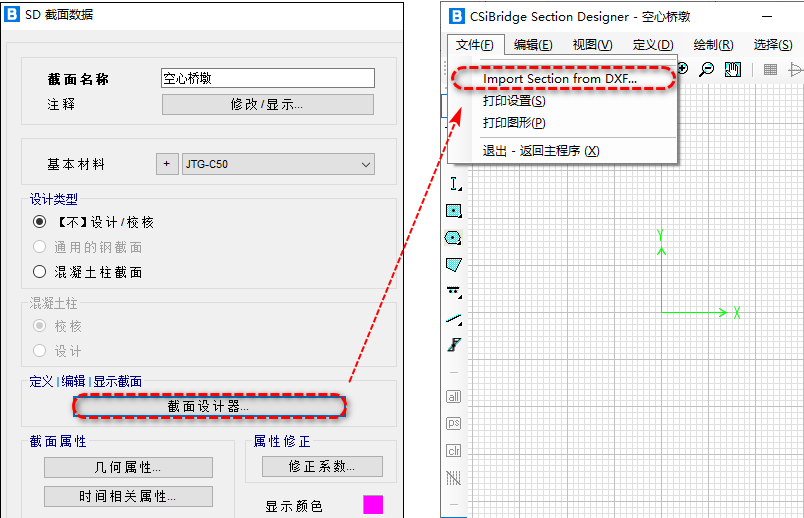

打开截面设计器的路径为：构件选项卡>框架属性面板>新建>Other类型>SD截面，在SD截面数据窗口中选择截面设计器，即可进入截面设计器窗口。然后点击：文件>Import Section from
DXF，然后可在对话框中选择要导入的DXF文件，点击确定，进入导入设置窗口，操作流程如下图所示。

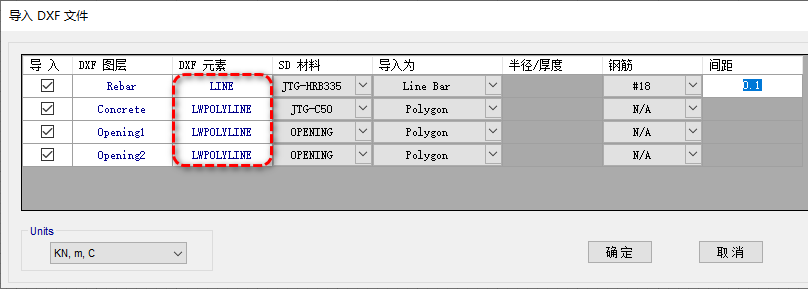

在【导入设置】窗口，程序会读取DXF文件中每个图层的信息，列出每个图层中的图元类型，如下图中红色选框中的内容。依据图元所代表的不同对象，用户需要补充其材料信息、导入为、半径/厚度、钢筋、间距等信息。不同对象需要补充信息也不同相同，比如图层concrete表示的时桥墩的外轮廓线，因此需要补充其SD材料，导入为多边形，其他信息不用补充；图层Rebar表示钢筋的布置信息，因此需要补充钢筋的材料信息、导入为钢筋、钢筋的型号、以及钢筋的间距。具体设置如下图所示。

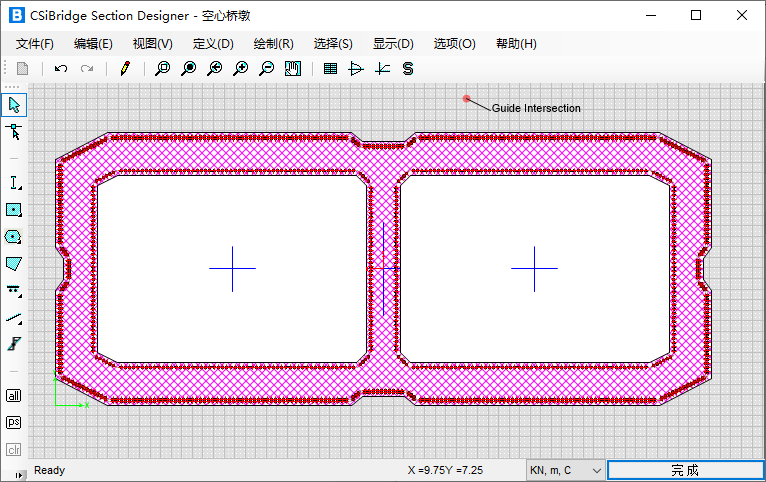

【导入设置】窗口定义完成后，点击OK，即可在截面设计器绘图窗口中显示当前导入的截面，如下图所示。在该绘制窗口中，用户可以修改该导入截面的材料信息、钢筋布置等其他信息。修改完成后点击完成，即完成复杂截面定义。
