问题描述:
对于壳单元有两种施加面荷载的方式:均布荷载和均匀导荷至框架,请问两种方式有何区别?结合不同类型壳单元具体如何应用?
解答:
均布荷载和均匀导荷至框架的主要区别是荷载传递方式的不同。
1.均布荷载
对于常规的均布荷载,荷载最终传递至面对象的各个节点处。

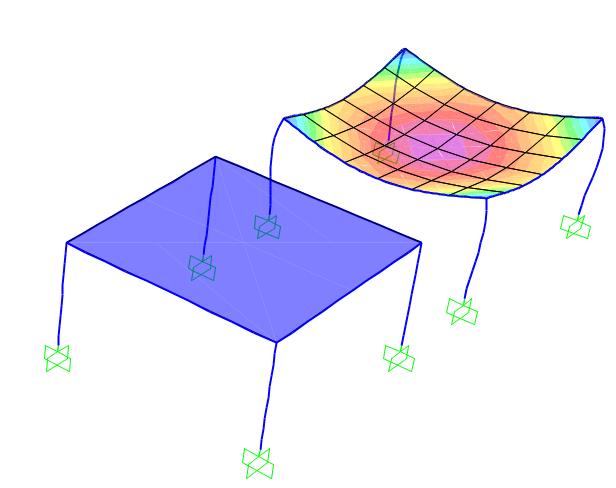

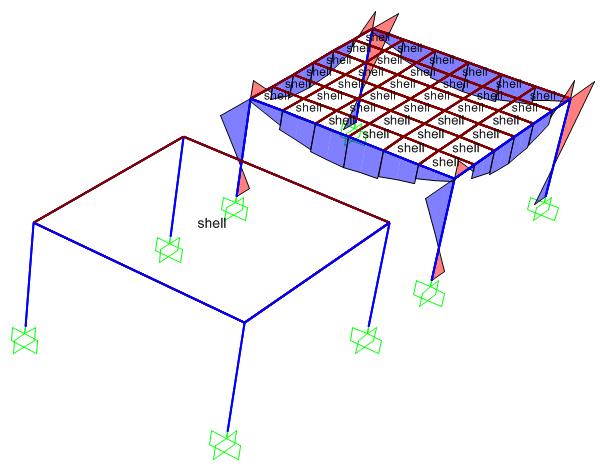

通常,对于施加了均布荷载的面对象,为了模拟荷载真实的传递方式,需对壳单元进行适当的网格剖分,下图对比了网格剖分对荷载传递的影响。该方式可以得到面单元自身的应力、变形等结果。
2.均匀导荷至框架

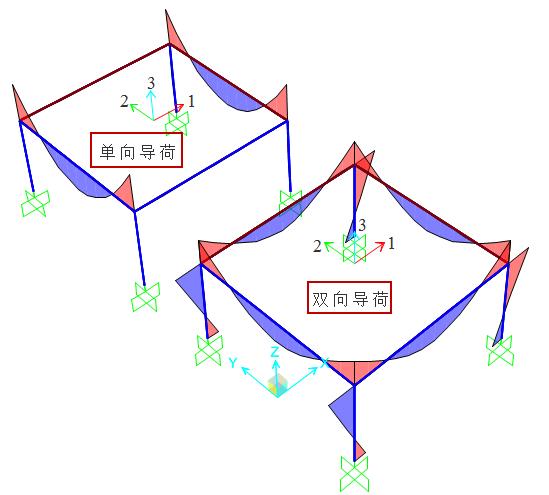

对于均匀导荷至框架,面荷载则被转化为线荷载,按照指定的方向施加于面周边的框架上,所以通过该方式施加的荷载不会引起面单元自身的变形。另外,导荷至框架分为单向导荷和双向导荷方式。选择单向导荷时,荷载沿着局部1轴方向传递至与面对象局部1轴相交的框架上;选择双向导荷时,荷载沿着局部1轴和2轴方向传递至所有框架,下图为两种方式导荷的示意图。更多关于面荷载导荷至框架的内容,可参考本知识库中文档《面均布荷载导荷至框架》。
通常,对膜单元施加面荷载时采用导荷至框架的命令,膜单元只是作为施加荷载的媒介。
用户应根据具体分析需求,合理选择相面单元类型和施加荷载的方式,才能达到理想的效果。
