问题描述：
混凝土箱梁的梁高、腹板厚度和底板厚度分别按抛物线、多段折线和线性沿桥跨变化。欲对其进行建模，如何在CSiBridge中实现？
解答：
CSiBridge采用基于对象的工作流程，具有强大的几何建模功能，能够轻松完成多参数按多规律变化的上部结构建模。
在CSiBridge中实现上部结构变截面的主要步骤如下：
-
定义桥截面，输入作为基准的主梁截面参数。
-
根据每个参数的变化规律定义参数变化函数
-
组装桥梁对象，在桥跨主梁截面的参数中引用对应的参数变化函数
示例连续梁，中支点处梁高6.65m，跨中梁高为3.85m，梁底下缘按抛物线变化。箱梁顶宽13.4m，箱梁底宽6.7m。顶板厚度40 cm，底板厚40至100cm，按直线线性变化，腹板厚48至60、60至90cm，按折线变化。

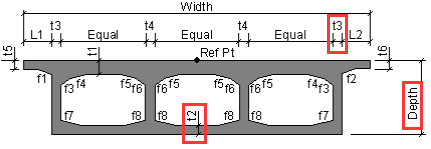

在构件>上部结构>桥截面下新建桥梁截面。依照软件中的提示图（如图1）输入描述主梁截面形状的参数。需要变化的参数梁高、底板厚度、腹板厚度分别对应为图中的Depth、t2、t3。
图1 截面参数提示图
在构件>上部结构>参数变化中分别定义梁高、底板厚度和腹板厚度变化函数。函数的横坐标为沿跨度方向的长度，正方向与布局线一致，纵坐标为基于基础截面数据的变化增量，正值为增加、负值为减小。
梁高、底板厚度和腹板厚度的变化函数分别如图2、3、4所示。
图2 梁高参数变化函数
图3 底板厚度参数变化函数
图4 腹板厚度参数变化函数

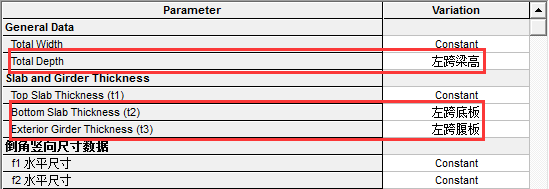

最后在桥梁>桥跨组装桥梁对象时，在对应参数中引用先前定义的变化函数即可完成多参数按多规律变化的上部结构建模。如图5所示。
图5 引用参数变化函数

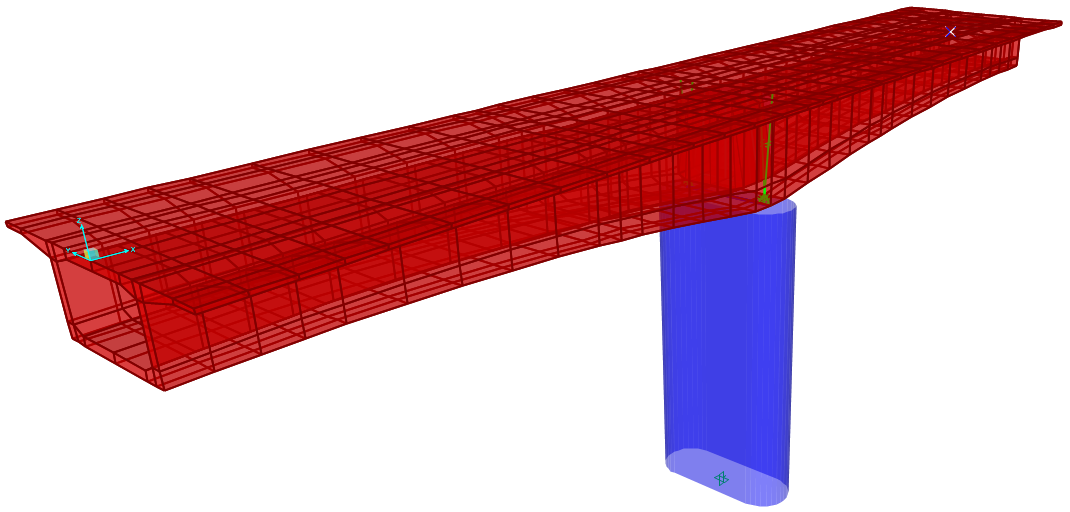

最终效果如图6所示。
图6 变截面最终效果
