问题描述：

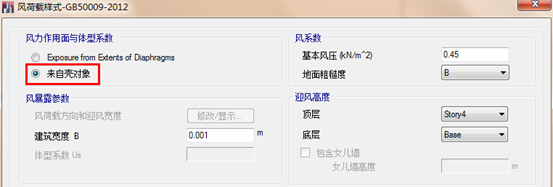

ETABS有两种自动计算风荷载的方法，一种为通过刚性隔板施加，另一种为通过面对象施加。通过面对象施加风荷载的具体操作步骤是什么？有哪些需要注意的细节？
解答：
通过面对象施加风荷载的具体操作步骤是什么？
操作演示见视频：http://v.youku.com/v_show/id_XNjYyMDQ3MTYw.html?f=19490785。
为什么要绘制围覆面？围覆面的刚度和质量为什么为零？

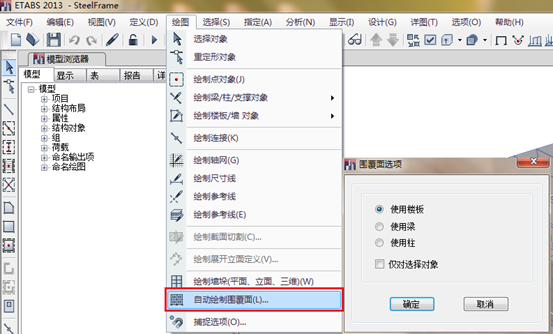

围覆面代表结构实际的受风面（包括迎风面和背风面），风荷载通过围覆面传递至主体结构。所以，在通过面对象施加风荷载前，应首先要绘制用于指定风压系数的围覆面。
通常在为主体结构创建模型时并不考虑围覆结构，而是通过其它途径（如周期折减系数）来考虑其对主体结构的影响。因为围覆结构对主体结构的影响已经有所考虑，所以围覆面一般采用虚面，其刚度和质量都为零。
绘制展开立面的作用？

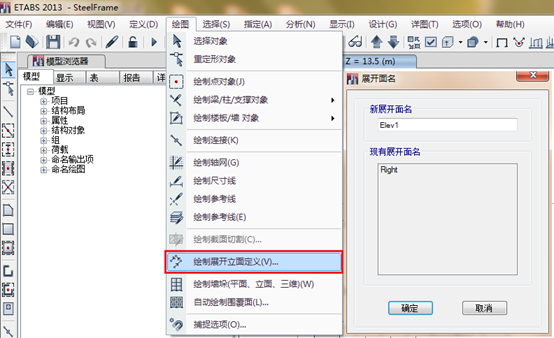

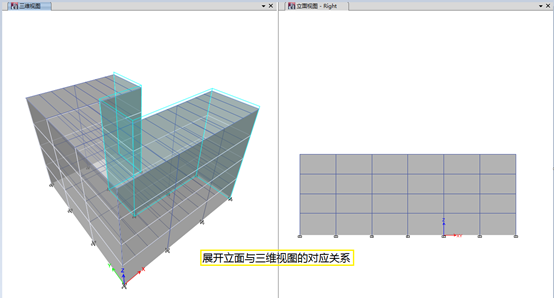

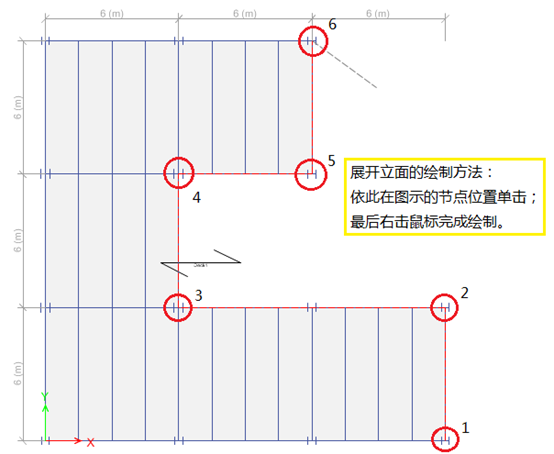

展开立面是沿着用户指定的路径而生成的结构剖面，绘制展开立面是为方便选择面对象，进而施加风荷载。
为何要对虚面进行分割？

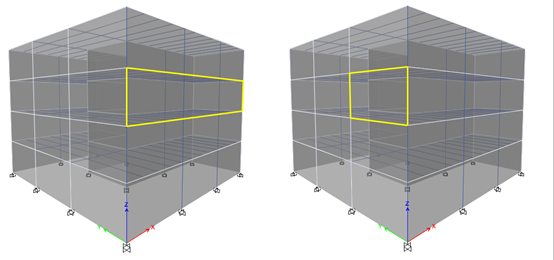

程序默认的将风压传递给面对象的角点。如果结构某一层的迎风面只有一个面对象（如下图左侧所示），那么风荷载将仅作用在面对象的四个角点上（对应于结构的两边，结构中部将不受风荷载）。通过分割面对象（如下图右侧所示）可以使风荷载传递给楼层中部的节点，使模型受力更接近于实际结构。
指定风压系数前，为什么要显示面对象的局部轴？如何确定施加的风荷载的方向？指定风压后，界面显示的黑色的坐标轴是什么？
风荷载的方向由面对象局部3轴的方向及风压系数的正负决定。如果指定的风压（体型）系数为正值，则施加的风荷载将沿着局部3轴的正方向；如果指定的风压（体型）系数为负值，施加的风荷载将沿着局部3轴的负方向。用户需要根据局部轴与全局坐标的关系，来进一步确定每个受风面风压系数的正负。之所以在指定风压前显示面对象局部轴，就是为了判断施加的风荷载的方向。
不过，如果结构所承受的正负风荷载的大小相等，方向相反，就没必要指定两次风荷载。因为程序会在生成默认设计组合时，对同一风荷载模式采用正负系数各组合一次；当正负风荷载不等时，就需要指定两次风荷载，但同时也要注意删除不需要的默认荷载组合。

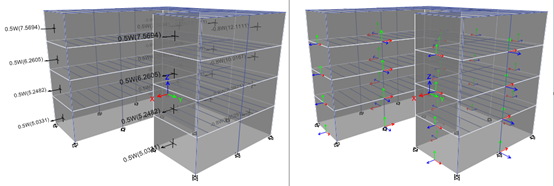

指定风压后显示的黑色坐标轴是面对象的局部3轴，括号内的数值是程序计算的风荷载。
