如何实现规定的水平力
创建者:王龙,编辑者:王龙,最近更新:2014/07/04 18:18:15

问题描述:抗规明确规定:扭转位移比计算时,楼层的位移不采用各振型位移的CQC组合计算,取“给定水平力”计算。该水平力一般采用振型组合后的楼层地震剪力换算的水平作用力,并考虑偶然偏心;设置少量抗震墙的框架结构,在规定的水平力作用下,底层框架部分所承担的地震倾覆力矩大于结构总地震倾覆力矩的50%时,其框架的抗震等级应按框架结构确定,抗震墙的抗震等级可与框架的抗震等级相同。

在上述两种情况下都用到了规定的水平力,那么它在SAP2000中如何实现呢?

解答:

ETABS 2013实现了程序(根据反应谱工况)自动生成“规定的水平力”工况的功能;但SAP2000作为一个通用的有限元程序没有增加该功能。

具体实现步骤为:

1.定义截面切割得到反应谱工况下各楼层处振型组合后的地震剪力,换算得到各楼层处的水平作用力。以一个两层框架为例说明,下图中SCUT1为位于2层层顶位置的截面切割,SCUT2为位于1层层顶位置的截面切割。计算得到的等效水平作用力如图所示:

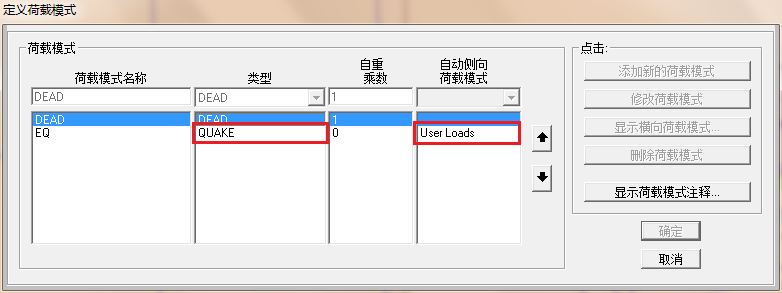

2.在定义荷载模式时,当 类型 编辑框选择为QUAKE,就会激活 自动侧向荷载模式 下拉列表。在该下拉列表中选择 User Loads ,点击 添加荷载 按钮,就会增加一个自定义地震作用。

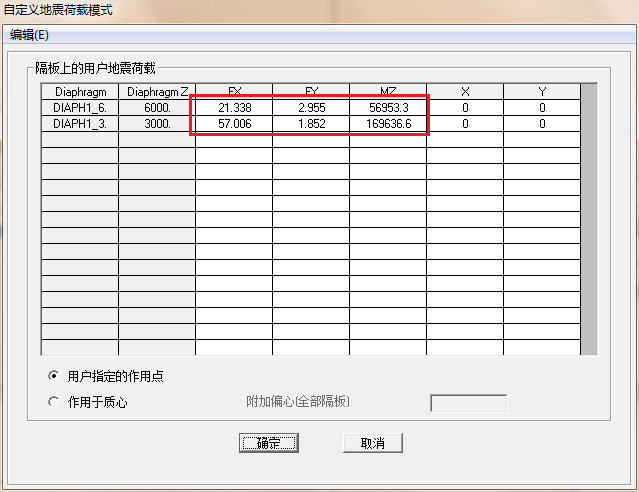

3.选择第2步定义的工况,点击 修改侧向荷载模式 按钮,打开自定义地震荷载模式对话框。在该对话框中输入第1步得到的荷载。偶然偏心可以通过施加等效扭矩或者在对话框中选择 作用于质心 并输入 附加偏心 得到。

注意:一定要保证自定义地震作用与原反应谱工况力的等效。也就是说,在保证荷载大小、方向相同的同时,还要保证截面切割的合力点要与自定义地震作用的加载点位置相同。这样才能保证两个工况截面得到的作用力相等。
