问题描述：
在 SAP2000 和 ETABS 中分别模拟面对象内部作用点荷载，均绘制特殊节点，并在特殊节点上施加点荷载，两个模型的面对象剖分尺寸相同，如图 1 所示。

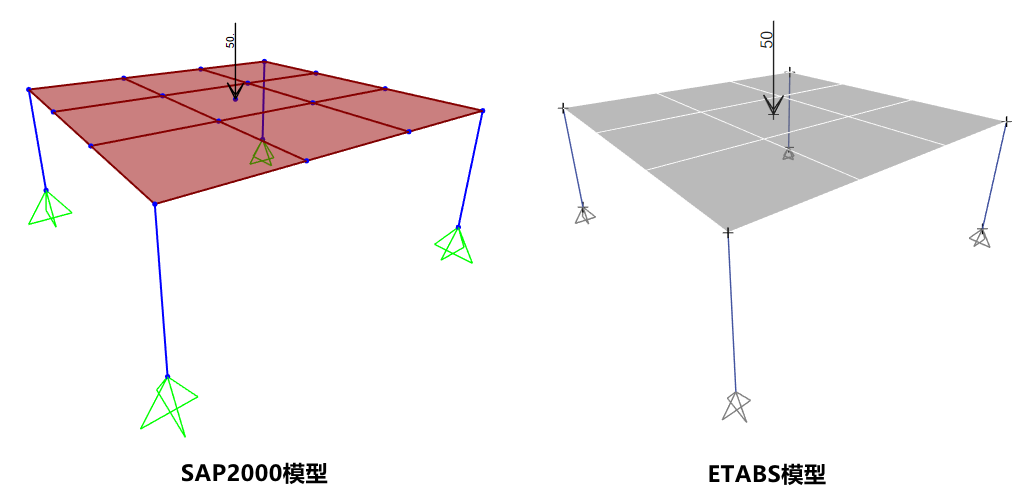

图 1 面对象内部作用点荷载
请问，SAP2000 和 ETABS 在处理特殊节点的荷载传递上有什么区别？如何操作才能保证荷载的有效传递和分析结果的准确性？
解答：
对图 1 的两个模型运行分析，并对比基底反力和变形图，结果表明：SAP2000 中的点荷载未传递至面对象，节点的位移无穷大，如图 2 所示。ETABS 中的点荷载传递至面对象，但未在节点处产生预期的应力集中现象，荷载似乎被直接平均分配到所包含面单元的四个角点，节点的位移为零，如图 3 所示。

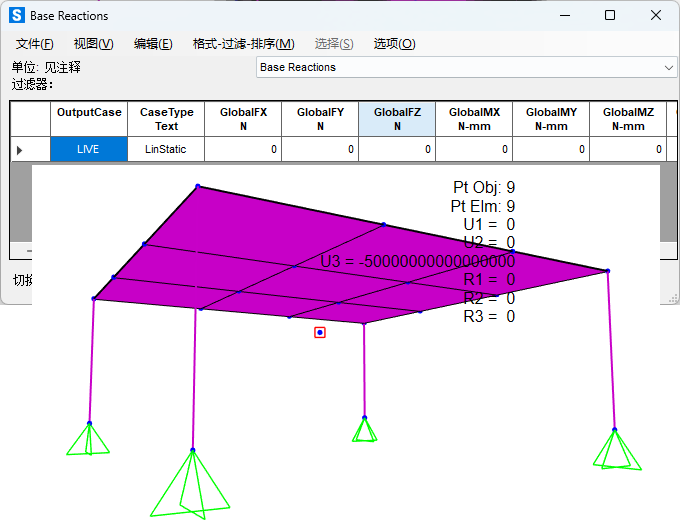

图 2 SAP2000 分析结果

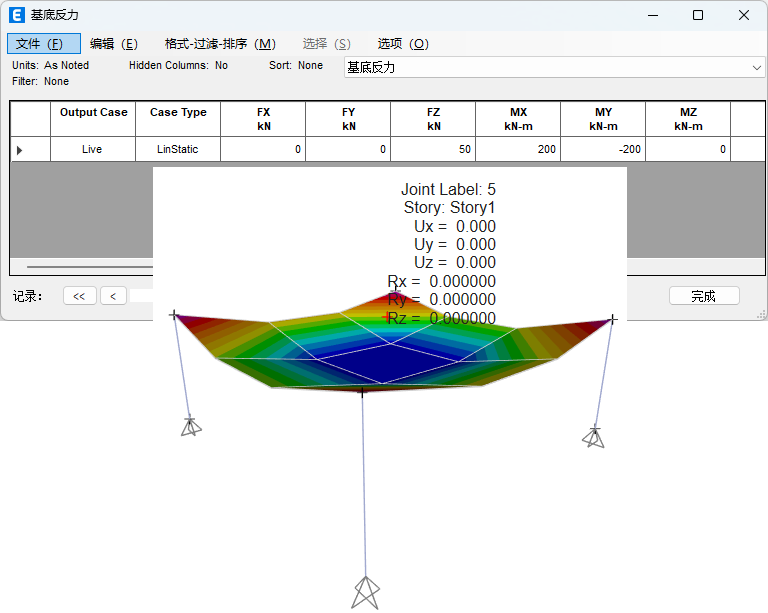

图 3 ETABS 分析结果
软件处理机制
SAP2000 中的特殊节点必须包含在分析网格中才能有效传递荷载。ETABS 为了避免数值问题，会自动考虑节点荷载传递到其所包含的面单元中，荷载不会丢失；但为了保证后续分析和设计结果的准确性，建议手动设置特殊节点包含在分析网格中。
操作建议
为了保证 SAP2000 中的特殊节点包含的分析网格中，需要基于特殊节点对面对象进行分割或者剖分，操作时同时选中面对象和特殊节点，具体如下：
1）点击【编辑>编辑面>分割面】命令，选择“根据选择的点进行分割”，如下所示。之后可以继续对分割的面对象进一步剖分细化。

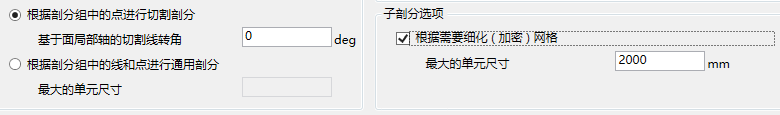

2）点击【指定>面>自动剖分选项】命令，选择“根据剖分组中的点进行切割剖分”，可以同时勾选“根据需要细化（加密）网格”并指定最大单元尺寸。或者，选择“根据剖分组中的线和点进行通用剖分”并指定最大单元尺寸。
ETABS 默认的楼板剖分不包含特殊节点。如有需要，用户可在选择特殊节点后，点击【指定>节点>楼板剖分选项】命令，勾选“楼板网格包含当前选择的节点对象”，如图 4 所示。

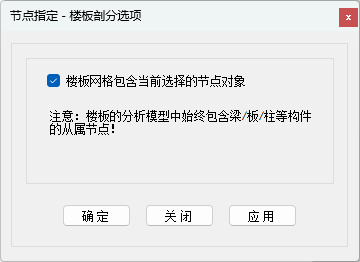

图 4 指定楼板剖分包含特殊节点
综上，尽管 SAP2000 和 ETABS 在特殊节点传递荷载的机制上有所不同，但为了确保分析和设计结果的准确性，二者都需要用户手动设置特殊节点包含在分析网格中。其中，SAP2000 需要基于特殊节点分割或剖分面对象，ETABS 需要对节点指定楼板的剖分选项。
