问题描述:
在 CSiBridge 中建模时常需要输入桥梁布局线的角度,如下图所示。程序中默认采用方位角定义,但方位角该如何定义?是否可以有其他输入方式?
解答:

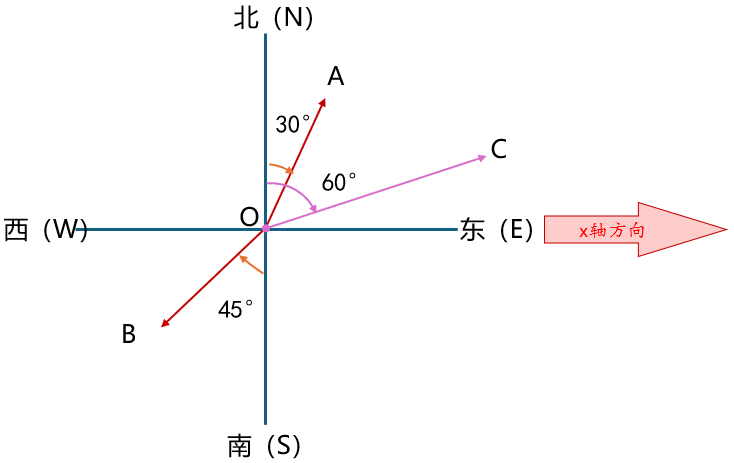

CSiBridge 在输入桥梁布局线时,可以通过方位角或角度定义。方位角的概念为:以正南或正北方向为准,正南或正北方向线与目标方向线构成的小于 90° 的角叫做方位角。如下图所示,射线 OA 的方位角度为:N30E(也可表示为N300000E);射线 OB 的方位角为:S45W(也可表示为N300000E)。
需要注意的问题:
(1)采用方位角输入时,需要注意方位角的正东方向与整体坐标轴 x 的方向一致,如上图所示。方位角的角度以正南或正北方向为基准,取正南或正北方向线与目标方向线构成的小于 90° 的角。
(2)直接通过角度值输入时,程序默认以 x 轴正方向为基准,即沿着正东方向,以逆时针旋转为正,顺时针方向为负。
以上图中的射线 OC 为例,如果通过方位角输入,该角度仅能以正北方向为基准,方向角角度为 N600000E。如果直接通过角度输入,那么输入的角度值为 +30°。
