CSiBridge 模型转换到 SAP2000
创建者:吕良,编辑者:张志国,最近更新:2023/11/22 14:20:43

问题描述:

        CSiBridge 模型如何导入 SAP2000

解答:

        建议通过文本文件将 CSiBridge 模型导入 SAP2000。具体操作如下:

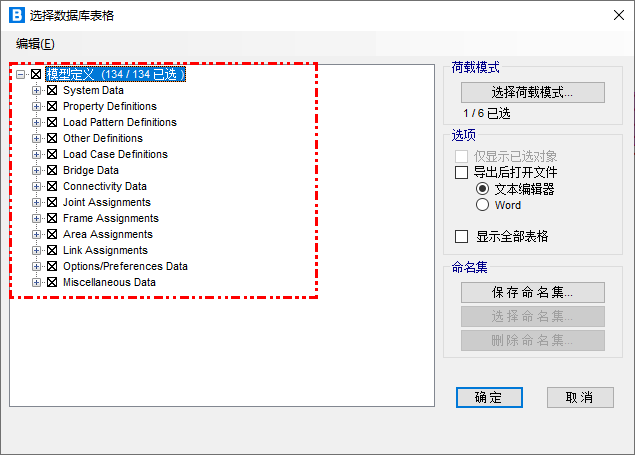

        1. 在 CSiBridge 中点击【文件>导出>文本】命令,将模型数据导出为 b2k 文本文件。注意,导出时需要勾选模型所有的“模型定义”信息。

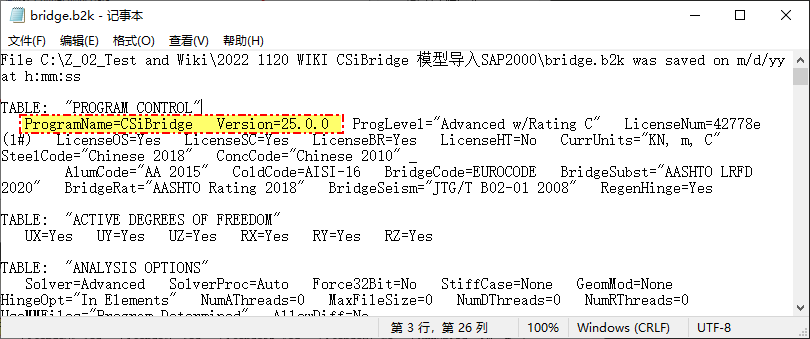

        2. 在记事本中打开上述 b2k 文本文件。在“Program Control”一栏中会显示当前数据支持的软件为“CSiBridge”,软件版本为“V25.0.0”,如下图所示。这里需要将软件名称修改为“SAP2000”,软件版本修改 SAP2000 版本号。修改完成后,保存文件,然后将修改后的文本文件的后缀改为 $2k。

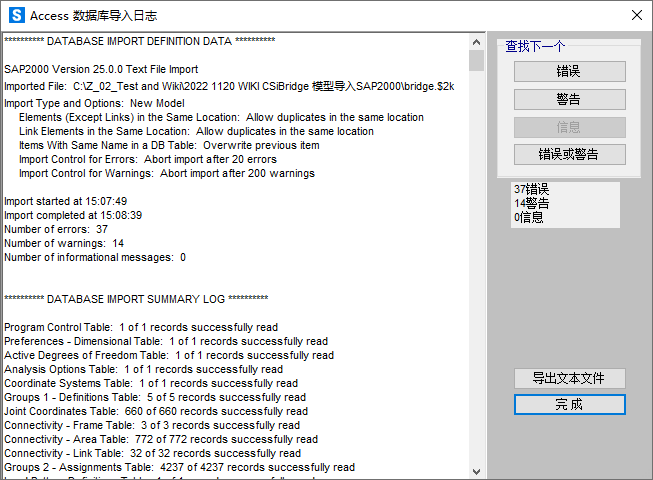

        3. 在 SAP2000 中点击【文件>导入>SAP2000 文本文件】命令,选择上述修改后的 $2k 文件,SAP2000 将读取该文本文件中的数据。导入完成后,SAP2000 会弹出数据导入记录文件,如下图所示。

        该窗口中会显示导入数据时遇到的错误、警告及其他信息。在右侧可以看到导入信息的汇总,点击“查找下一个”下的对应的选项,例如点击“警告”,该窗口会直接跳转到具体的警告信息,用户可以查看该警告是否可以忽略或是需要检查模型。再次点击“警告”,该窗口会跳转到下一条警告信息。

        用户需要依次检查这些错误和警告的详细内容,以确保导入模型的正确。检查信息完成后,点击【完成】,SAP2000 将写入数据文件,刷新模型即可看到导入后的模型。
