楼层刚度的统计
创建者:刘慧璇,编辑者:刘慧璇,最近更新:2022/12/17 23:00:31

问题描述:

       ETABS中会根据中国规范输出结构整体指标,其中楼层刚度是如何统计得到的呢?

解答:

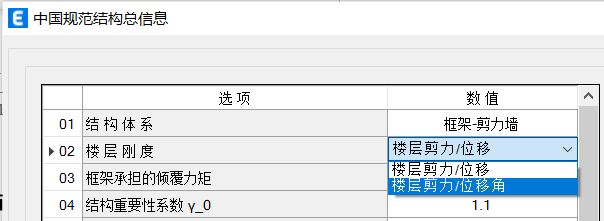

       根据《高层建筑混凝土结构技术规程》JGJ 3-2010,ETABS中提供了两种层刚度计算方法,用户可以在【设计】>【结构总信息】中基于结构体系自行选择。

       对于框架结构,楼层刚度选用楼层剪力/位移,对于其他结构体系,楼层刚度选用楼层剪力/位移角。其中楼层剪力程序将基于Story force表格统计,位移结果基于Joint drift中最大与最小位移角的平均值统计。

       现通过两个小案例进行说明。

案例A

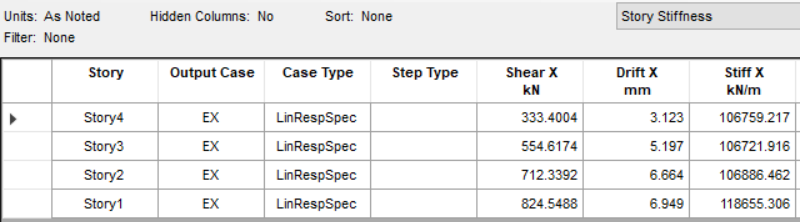

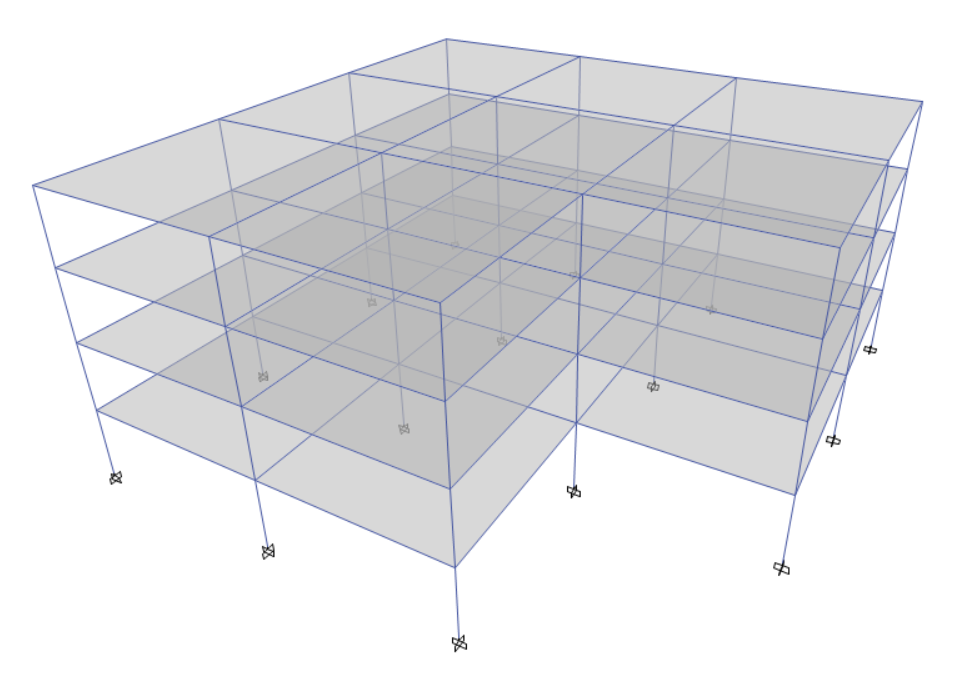

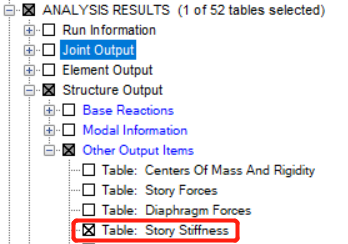

       某L形框架结构,层高3m。查看X方向的层刚度结果如下,即"层刚度Stiff = 层剪力Shear / 层间位移Drift":

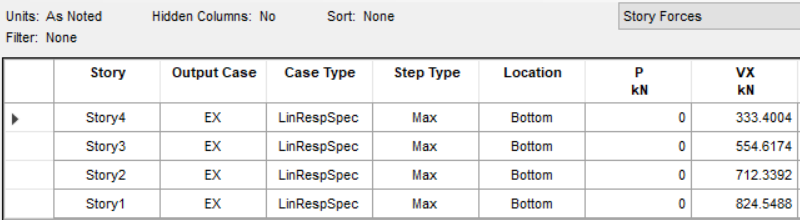

       通过表格查看各层剪力如下,与上述表格吻合:

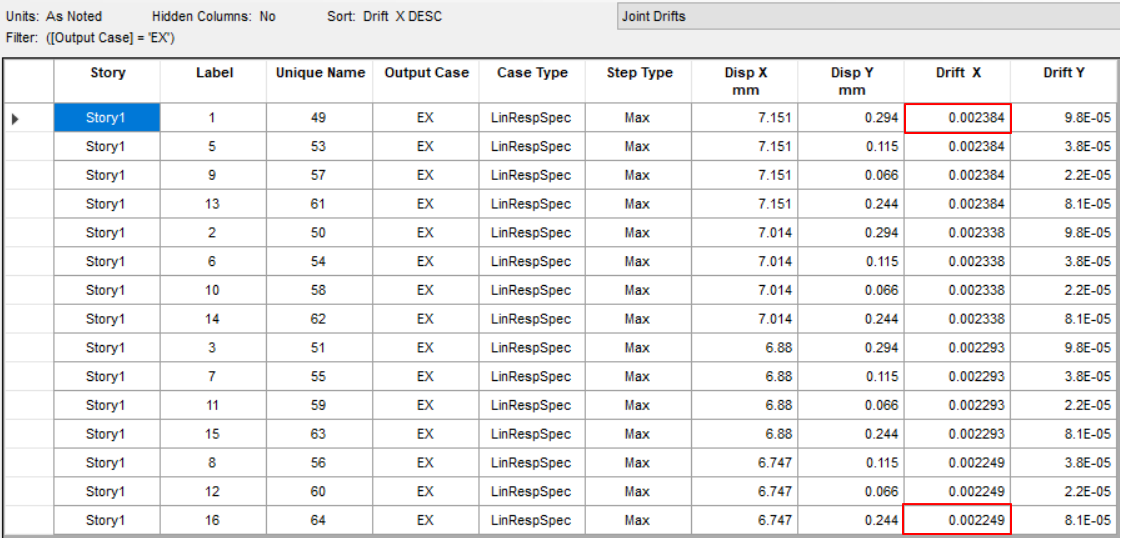

       以Story1为例查看节点位移,(最大位移角+最小位移角) / 2 * 层高 = (0.002384+ 0.002249) / 2 * 3000 = 6.949mm,与上述表格吻合:

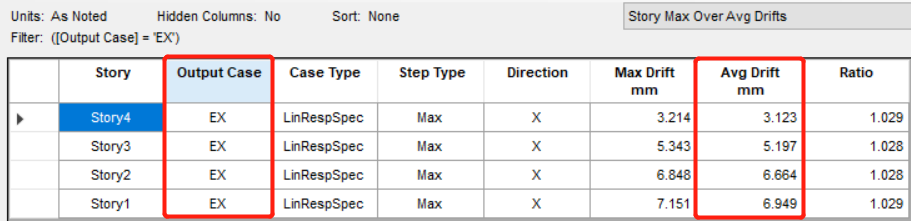

       注:ETABS V20.3及以上版本,可以在Story max avg drifts中直接查看反应谱工况下的层间位移结果。

案例B

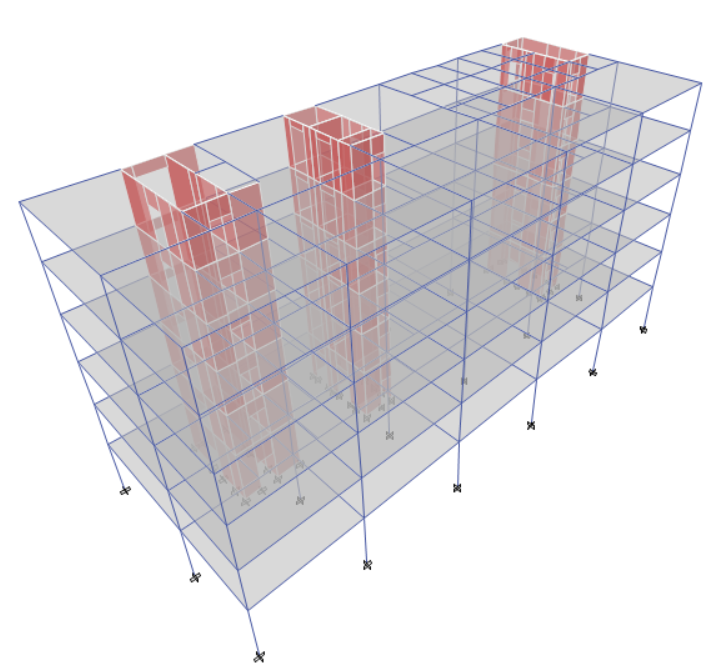

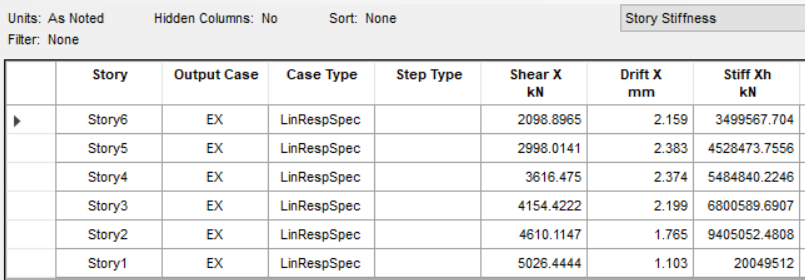

       某框剪结构,首层层高4.4m,标准层层高3.6m。查看X方向的层刚度结果如下,即"层刚度Stiff h = 层剪力Shear / 层间位移Drift * 层高h":

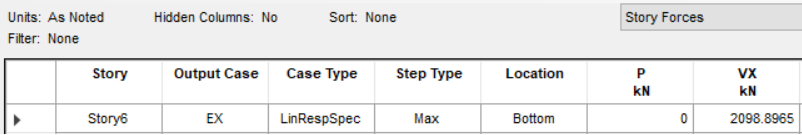

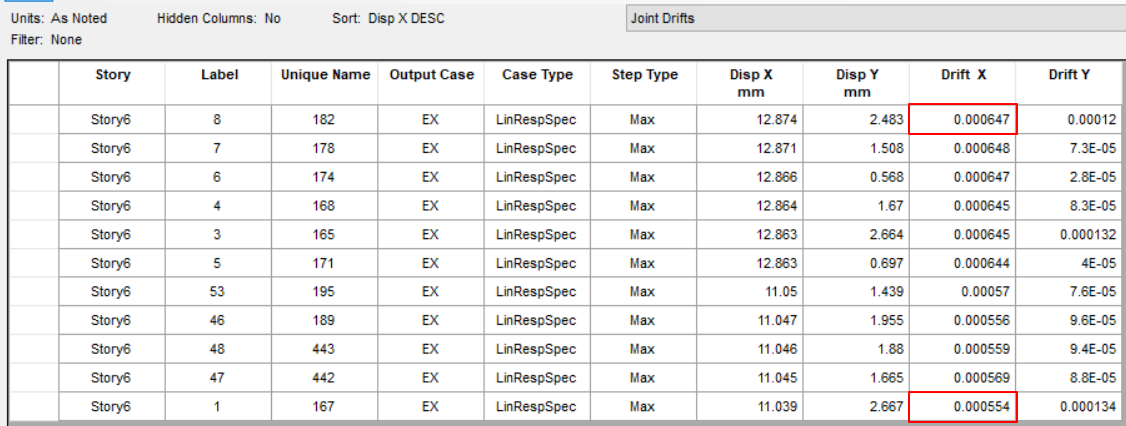

       同理,可通过表格查看层剪力和层间位移,以Story6为例,如下:

       (0.000647+0.000554) / 2 * 3600 = 2.160mm,考虑到数值计算误差,与层刚度表格输出的2.159mm一致。
