问题描述：
进行施工阶段分析，使用change section操作在某一阶段改变构件的截面属性时，程序是如何处理相应构件的荷载及变形的？
解答：
修改截面（change section）主要是用于模拟在施工过程中构件截面属性的变化。在使用修改截面时程序的处理过程如下：
(1)对于修改截面构件，该构件将被移除。在移除构件的同时程序会施加等效荷载，保证结构不发生变形。
(2)重新添加新的构件并赋予新的截面属性，新添加的构件会继承初始构件的变形。但此时新添加的构件应力为零，且不承受其他外荷载作用。
(3)移除等效荷载，由新添加的构件支撑结构。此时新添加的构件将从不受力状态变化到受力状态，造成整体结构的变形，直至达到变形协调。
这种操作实质上是去掉有应力构件，用一个无应力构件替代。因此在对构件改变截面属性（change section）之前需要对该对象施加力进行卸载，否则会导致构件原有应力的丢失。另外在删除原截面构件时，该构件相应的荷载已被删除，因此通常要在截面属性发生变化时重新给对象施加自重。

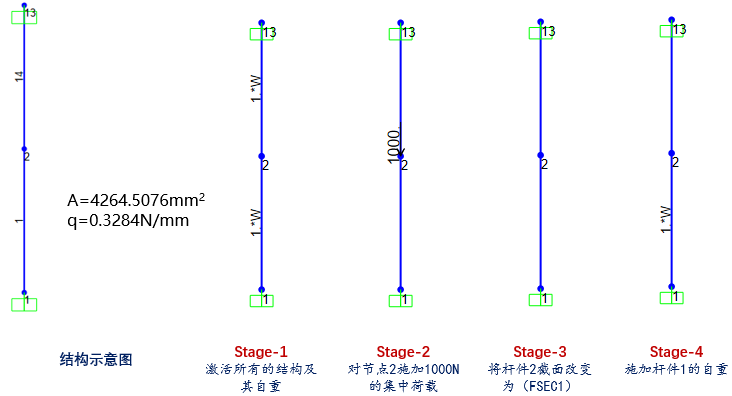

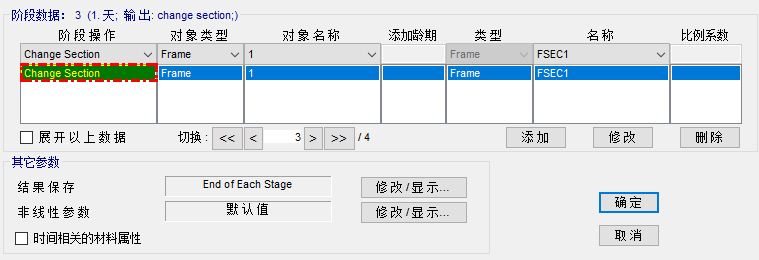

现在结合下图中的模型来简要解释该操作。该结构为两端固结的立柱，其截面为FSEC1，总高为6m。该立柱被节点2平分为2段，每段的长度为3m。对该结构定义了四个施工阶段，如下图所示。其中第一阶段激活了所有结构及自重，第二阶段对节点2施加了1000N的集中荷载；第三阶段通过change section操作将杆件1的截面属性（FSEC1）移除，然后再重新添加为截面（FSEC1）；第四阶段施加杆件1的自重。

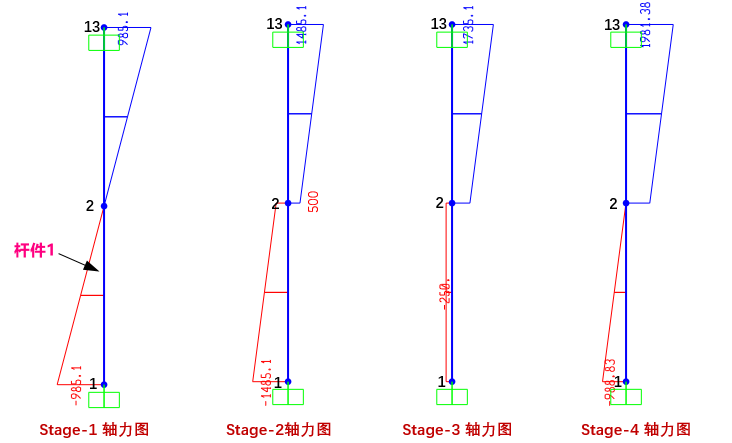

将该施工阶段工况运行完毕后，查看各个阶段的轴力图如下所示。

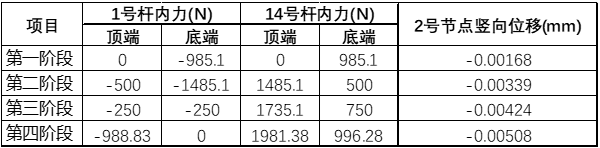

第一阶段：由于结构对称且荷载荷载反对称，1号杆顶端轴力为0，底端轴力为1号杆自重3000*0.3284=985.2N，此时节点2的竖向位移为-0.00168mm。
第二阶段节点2施加了1000N的集中荷载，因此1号杆顶端轴力为1000/2=500N，底端为500+985.2=1485.1N。节点2的竖向位移增加到-0.00339mm。
第三阶段改变截面（chang section）时，程序首先将杆件1移除，同时在节点2施加500N的竖直向上的等效荷载。然后重新添加构件1同时赋予截面（FSEC1），并移除等效力500N，此时结构将协调变形。由于上下杆件的刚度相同，因此各个杆均承担500/2=250N的轴向力。注意1号杆底端轴力同样为250N，并未包含结构自重，如Stage-3轴力图所示。在250N的轴力荷载作用下，杆件1的轴变形为250*3000/(4164.5076*206000)=0.000874239，叠加该构件的初始变形，2号节点的位移增加到-0.00339-0.000874239=-0.00424mm。
第四阶段，添加杆件1的自重，此时结构协同受力，1号杆底轴力为988.3N，节点2的位移增加到-0.00508mm。
